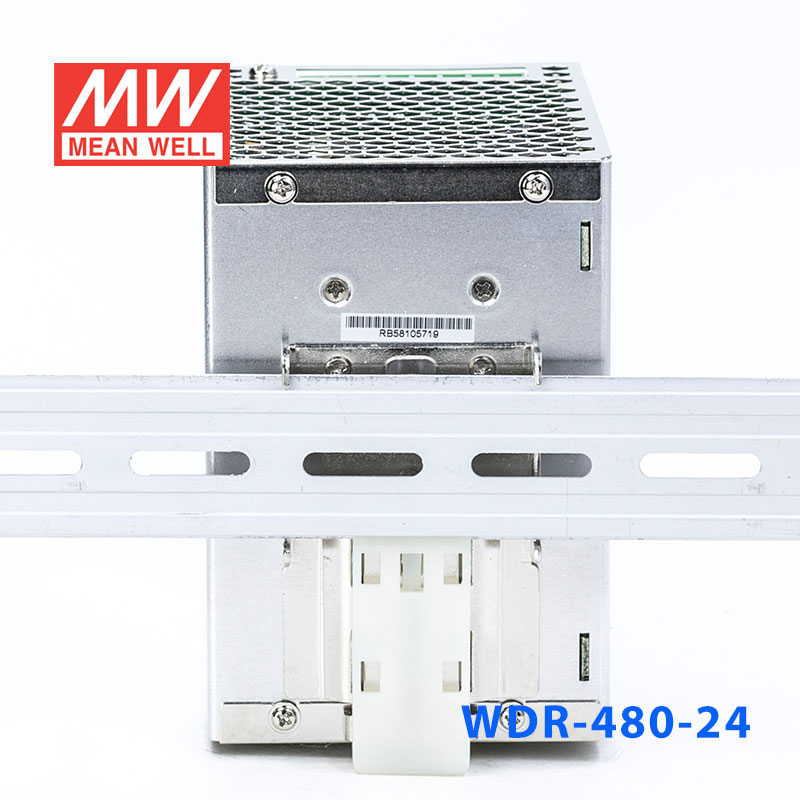

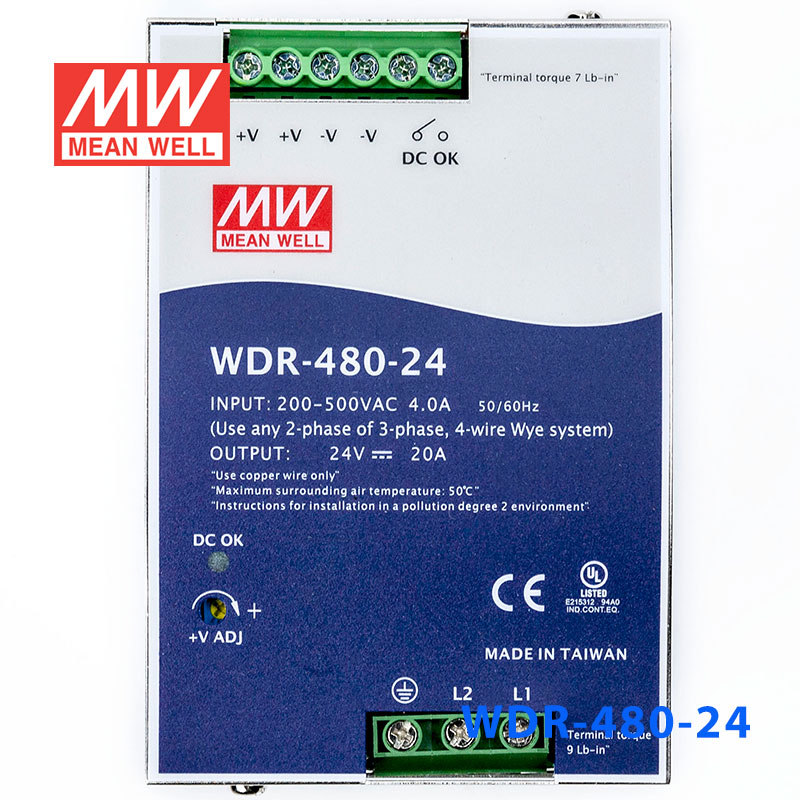

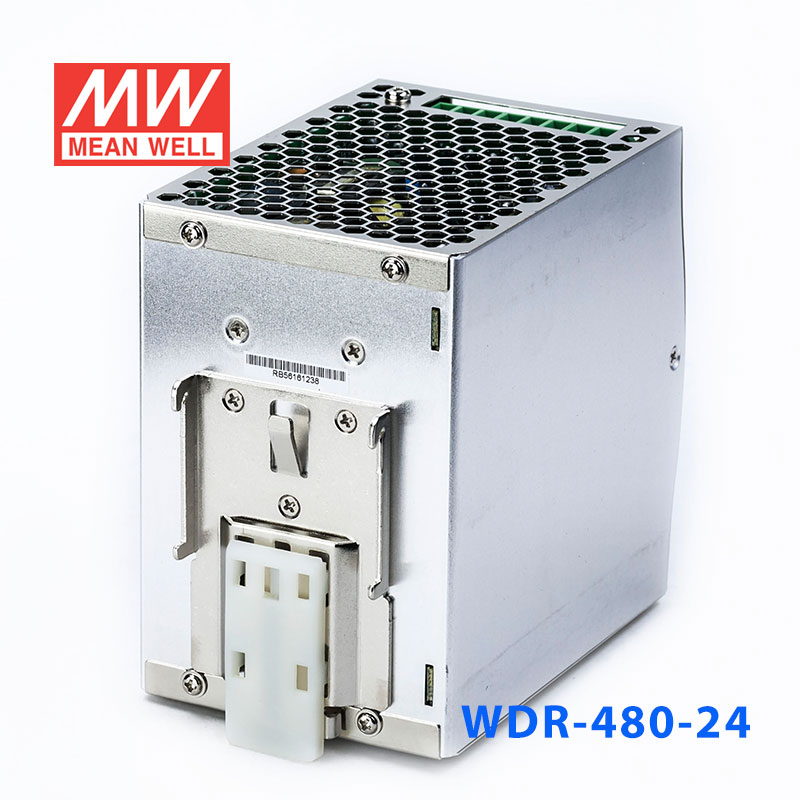

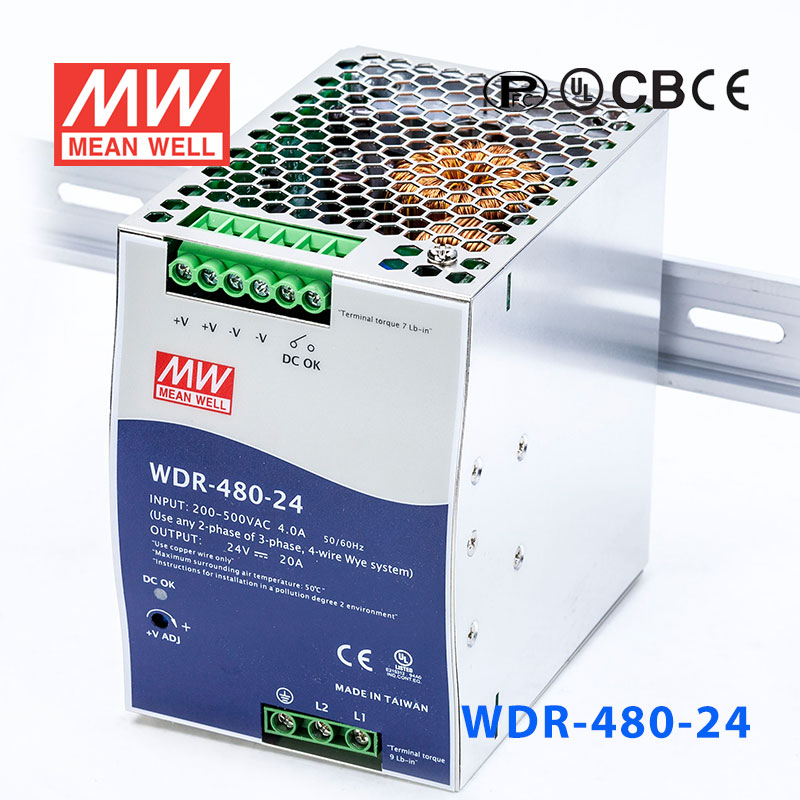

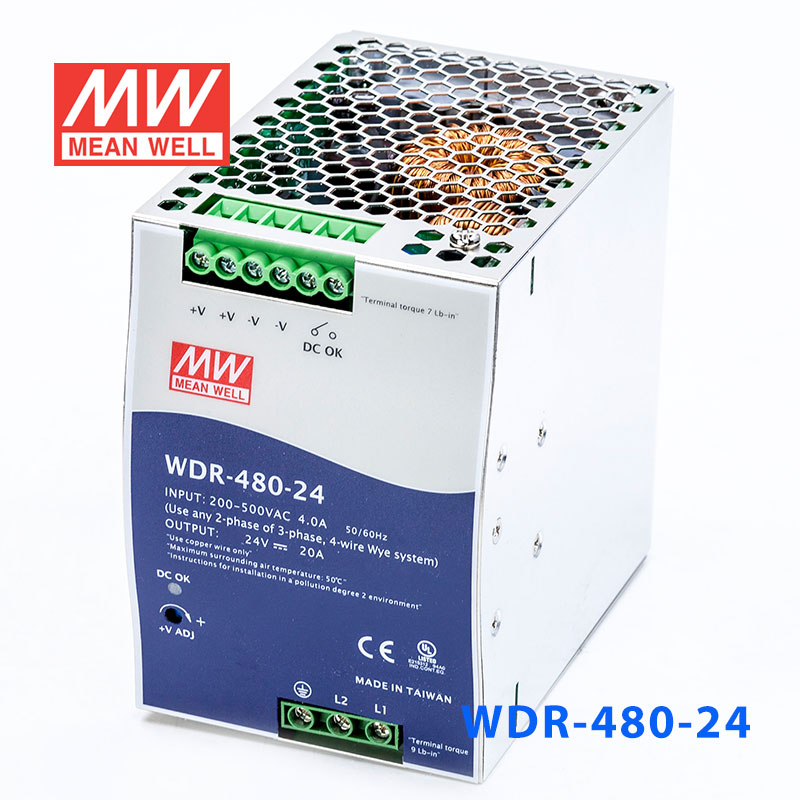

WDR-480-24 · 24V 高输入电压高效率高PFC单路输出DIN导轨电源

Mean Well · Enclosed Switching Power Supply · 480W 24

输出电压: 24 V DC
额定功率: 480 W
输出电流: 20 A

¥973.00市场价 ¥1141.40含 13% 增值税

选择型号 — WDR-480系列WDR-480-24

WDR-480-24480W · 24V · 20A

WDR-480-48480W · 48V · 10A

现货

现货 · 上海仓 541 件下单后当天备货，工作日 16:00 前付款当日发出

1–3 天
发货

数量

关于 WDR-480-24，直接问工程师已带入当前型号，无需重复说明。

批量报价

也可在官方旗舰店购买

淘宝京东天猫

下载规格书·

明纬原厂授权分销商CB CE EAC BIS UL可开 13% 增值税专票

满购包邮正品授权含 13% 增值税发票工程师选型支持

产品概述

WDR-480-24 为该系列 24V 输出型号：额定电流 20A，额定功率 480W，典型效率 92%。

产品特点

单和双相宽范围输入180 ~ 550VAC
具有主动式PFC电路，符合BS EN/EN61000-3-2
效率高达93%，低损耗
保护种类：短路/过负载/过电压/过温度
自然风冷
安装轨道：TS-35/7.5或TS-35/15
通过UL508（工业控制设备）认证
BS EN/EN61000-6-2(BS EN/EN50082-2)工业耐受等级
内建DC OK继电器触点
100%满载老化测试
3年质保

规格参数

WDR-480-24参数摘自官方规格书（2026-04-03 版）下载规格书 PDF

输出

直流电压: 24V
额定电流: 20A
电流范围: 0 ~ 20A
额定功率: 480W
纹波与噪声(最大)^注2: 100mVp-p
电压调整范围: 24 ~ 28V
电压精度^注3: ±1.0%
线性调整率: ±0.5%
负载调整率: ±1.0%
启动、上升、保持时间: 800ms, 150ms, 18ms/400VAC 2000ms, 150ms, 16ms/230VAC(满载时)

输入

电压范围^注6: 180 ~ 550VAC或254 ~ 780VDC
频率范围: 47 ~ 63Hz
功率因素(Typ.): PF≧0.84/400VAC PF≧0.84/230VAC
效率(Typ.): 92%
交流电流: 1.6A/400VAC 4A/230VAC
浪涌电流(Typ.): 冷启动:50A
漏电流: <3.5mA / 530VAC

保护

过负载: 额定输出功率的105%~130% 保护模式:恒电流限制，3秒后关闭输出，异常条件移除1分钟后自动恢复
过电压: 29 ~ 33V 保护模式:关闭输出电压,异常条件移除1分钟后自动恢复
过温度: 95℃±5℃ (TSW : 检测功率开关的散热器) 保护模式:关闭输出电压,当温度下降后可自动恢复

功能

DC OK 继电器吸合最大值: 60Vdc/0.3A, 30Vdc/1A, 30Vac/0.5A阻性负载

环境

工作温度^注5: -30～+70℃(请参考"减额曲线")
工作湿度: 20 ~ 95% RH,无冷凝
储存温度、湿度: -40 ~ +85℃, 10 ~ 95% RH
温度系数: ±0.03%/℃ (0～50℃)
耐振动: 零件:10 ~ 500Hz, 2G 10分钟/周期, X、Y、Z轴各60分钟;安装:符合IEC60068-2-6

安规和电磁兼容

安全规范: UL508,EAC TP TC 004,BIS IS13252(Part1):2010/IEC 609501:2005(except for 48)认证通过, IEC62368-1 CB 由SIQ认证通过, 设计参照BS EN/EN62368-1, AS/NZS 62368.1,GL; (满足BS EN/EN60204-1)
耐压: I/P-O/P:3KVAC I/P-FG:2KVAC O/P-FG:0.5KVAC O/P-DC OK:0.5KVAC
绝缘阻抗: I/P-O/P, I/P-FG, O/P-FG:>100M Ohms/500VDC/ 25℃/ 70% RH
电磁兼容发射: 符合BS EN/EN55032 (CISPR32), BS EN/EN61204-3 Class B, BS EN/EN61000-3-2,-3,EAC TP TC 020
电磁兼容抗扰度: 符合BS EN/EN61000-4-2,3,4,5,6,8,11, BS EN/EN55035, BS EN/EN61000-6-2 (BS EN/EN50082-2), BS EN/EN61204-3,重工业标准, EAC TP TC 020

其它

MTBF: 825.4K hrs min. Telcordia SR-332 (Bellcore) ; 112.8K hrs min. MIL-HDBK-217F (25℃)
尺寸: 85.5*125.2*128.5mm (W*H*D)
包装: 1.7Kg; 8pcs/14.6Kg/0.9CUFT

测试条件与备注7

如未特别说明，所有规格参数均在输入为400VAC、额定负载、25℃环境温度下进行量测。
纹波和噪声测量方法：使用一条12"双绞线，同时终端要并联0.1μF和47μF的电容，在20MHz带宽下进行量测。
精度：包含设定误差、线性调整率和负载调整率。
电源被视为系统内元件的一部分，需结合终端设备进行电磁兼容相关确认。(在明纬网站https://www.meanwell.com//Upload/PDF/EMI_statement_cn.pdf)
安装空隙:当负载持续满载时，安装时需距离顶部40mm，底部20mm，左右各5mm，如果相邻设备为一个热源，需有15mm的空隙。
低输入电压情况下需减额输出，具体请参照减额曲线图。
当海拔高度超过2000米(6500英尺)时，无风扇机型环境温度依每3.5℃/1000m比例下降，有风扇机型环境温度依每5℃/1000m比例下降。

技术图纸

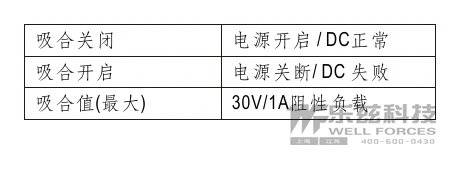

WDR-480-24 DC OK继电器吸合 — DC OK继电器吸合左右滑动 · 点击查看大图

典型应用

■ 典型应用

工业自动化 — 适用于PLC控制系统、DCS系统、工业机器人、自动化生产线供电。
过程控制 — 为传感器、执行器、变送器、工业仪表等提供稳定电源。
机械设备 — 广泛应用于数控机床、包装机械、纺织机械、印刷机械等。
电力系统 — 适用于电力开关柜、配电柜、继电保护装置等辅助电源。
楼宇自动化 — 为智能楼宇控制系统、安防监控设备、门禁系统提供电源。
