首页产品中心WDR系列系列WDR-120-12

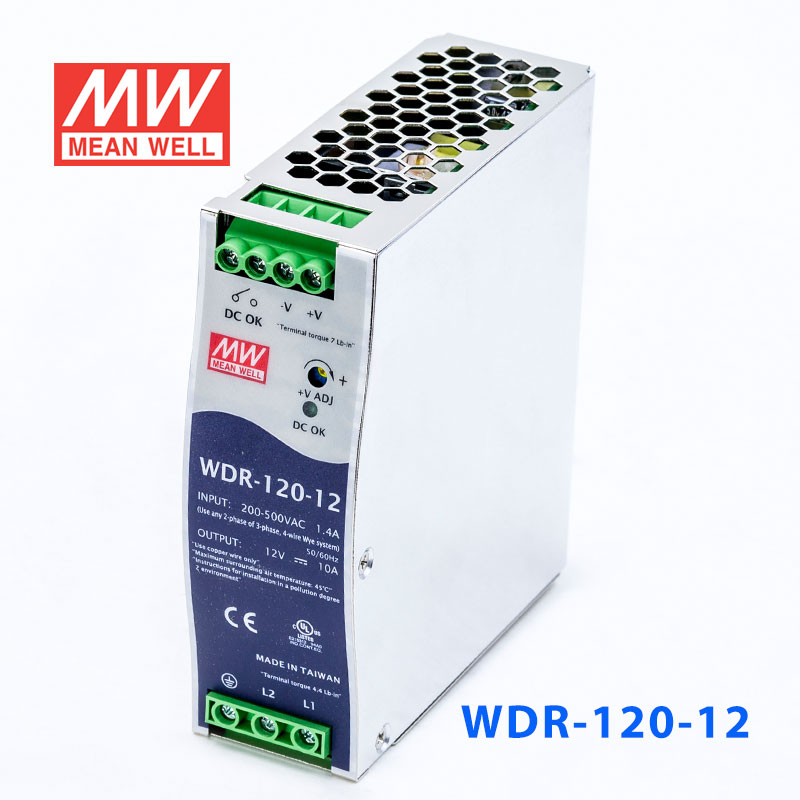

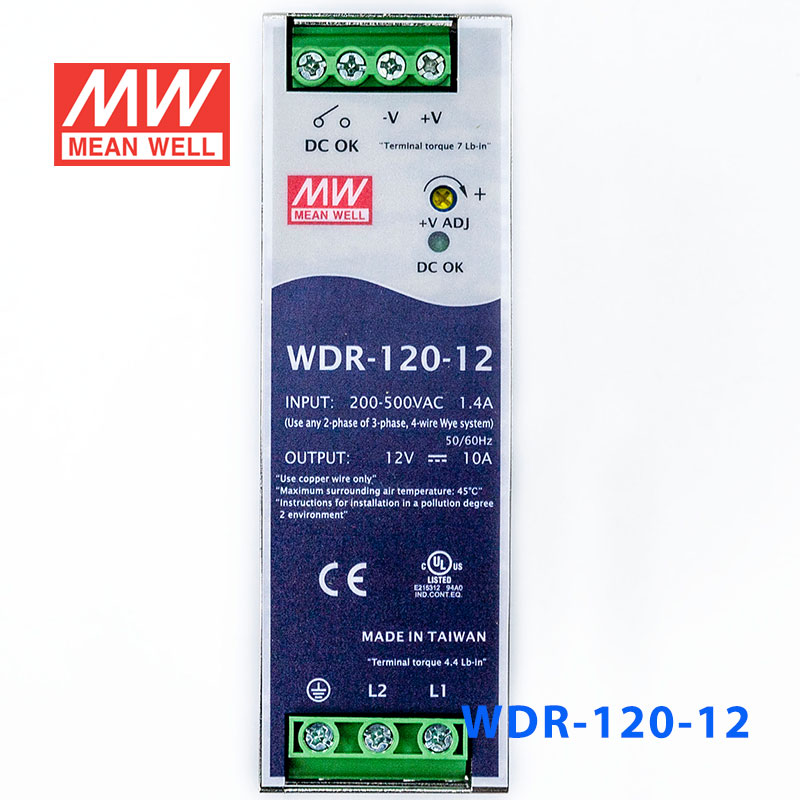

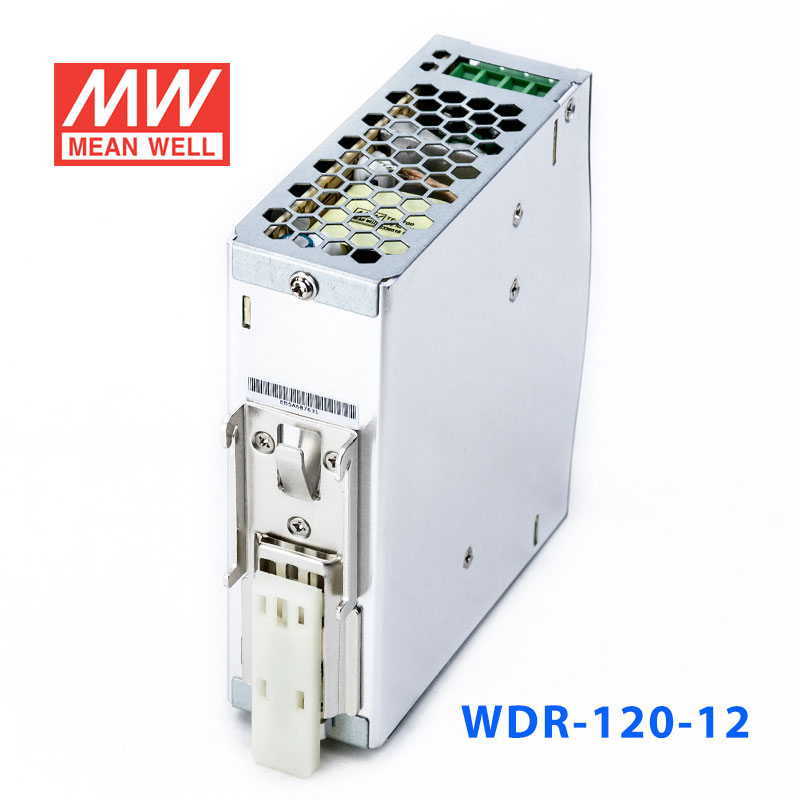

WDR-120-12 产品图 1
明纬 MEAN WELL · WDR系列 系列
明纬官方正品WDR系列 系列3 年保修

WDR-120-12 · PFC高效率高输入电压DIN导轨电源

Mean Well · Enclosed Switching Power Supply · 120W 12

输出电压
12 V DC
额定功率
120 W
输出电流
10 A
¥357.00市场价 ¥419.90含 13% 增值税
选择型号 — WDR-120系列WDR-120-12
WDR-120-12120W · 12V · 10A库存:大量库存
WDR-120-24120W · 24V · 5A库存:大量库存WDR-120-48120W · 48V · 2.5A库存:大量库存

现货

现货 · 上海仓 164 件下单后当天备货,工作日 16:00 前付款当日发出
1–3 天
发货
数量
关于 WDR-120-12,直接问工程师已带入当前型号,无需重复说明。
批量报价

也可在官方旗舰店购买
淘淘宝JD京东天猫
下载规格书·
明纬原厂授权分销商CBCEEACBISUL可开 13% 增值税专票
满购包邮正品授权含 13% 增值税发票工程师选型支持
产品概述规格参数技术图纸典型应用资料下载相关产品

产品概述

WDR-120-12 为该系列 12V 输出型号:额定电流 10A,额定功率 120W,典型效率 89.5% / 400V。

产品特点

  • 单和双相宽范围180 ~ 550V交流输入
  • 保护种类:短路/过负载/过电压/过温度
  • 自然风冷
  • 内置恒流限制电路

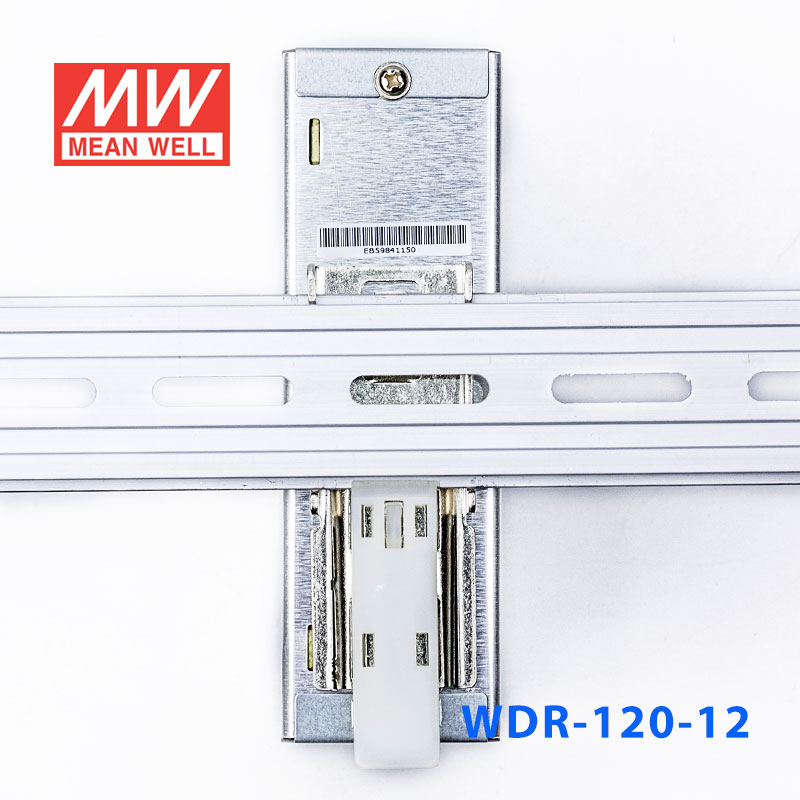

  • 安装轨道:TS-35/7.5或TS-35/15
  • 通过UL508(工业控制设备)认证
  • BS EN/EN61000-6-2(BS EN/EN50082-2)工业耐受等级
  • 100%满载老化测试
  • 内建DC OK继电器触点
  • 3年质保

规格参数

WDR-120-12·参数摘自官方规格书(2025-06-09 版)下载规格书 PDF

输出

直流电压
12V
额定电流
10A
电流范围
0 ~ 10A
额定功率
120W
纹波与噪声(最大)注2
120mVp-p
电压调整范围
12 ~ 15V
电压精度注3
±1.5%
线性调整率
±0.5%
负载调整率
±0.5%
启动、上升、保持时间
2000ms, 70ms, 50ms/400VAC 2000ms, 70ms, 10ms/230VAC(满载时)

输入

电压范围
180 ~ 550VAC或254 ~ 780VDC
频率范围
47 ~ 63Hz
效率(Typ.)
89.5% / 400V
交流电流
0.7A/400VAC 1.2A/230VAC
浪涌电流(Typ.)
冷启动:50A
漏电流
<3.5mA / 530VAC

保护

过负载
额定输出功率的105%~130% 保护模式:恒电流限制,负载异常条件移除后可自动恢复
过电压
16 ~ 18V 保护模式:关断输出电压,重启后恢复
过温度
关断输出电压,当温度下降后可自动恢复

功能

DC OK 信号
继电器触点最大值: 30V / 1A阻性负载

环境

工作温度
-25~+70℃(请参考负载减额曲线)
工作湿度
20 ~ 90% RH,无冷凝
储存温度、湿度
-40 ~ +85℃, 10 ~ 95% RH
温度系数
±0.03%/℃ (0~50℃)
耐振动
零件:10 ~ 500Hz, 2G 10分钟/周期, X、Y、Z轴各60分钟;安装:符合IEC60068-2-6

安规和电磁兼容

安全规范
UL508,EAC TP TC 004, BIS IS13252(Part1)(only for 12V,24V)认证通过, IEC62368-1 CB 由SIQ认证通过 ; 设计参考BS EN/EN62368-1, AS/NZS 62368.1(满足BS EN/EN60204-1)
耐压
I/P-O/P:3KVAC I/P-FG:2KVAC O/P-FG:0.5KVAC O/P-DC OK:0.5KVAC
绝缘阻抗
I/P-O/P, I/P-FG, O/P-FG:100M Ohms/500VDC/ 25℃/ 70% RH
电磁干扰
符合BS EN/EN55032 (CISPR32), BS EN/EN61204-3 Class B,EAC TP TC 020
电磁耐受
符合BS EN/EN61000-4-2,3,4,5,6,8,11, BS EN/EN55035, BS EN/EN61204-3, BS EN/EN61000-6-2 (BS EN/EN50082-2) ,重工业标准,EAC TP TC 020

其它

MTBF
1509.6K hrs min. Telcordia SR-332 (Bellcore) ; 268.1K hrs min. MIL-HDBK-217F (25℃)
尺寸
40*125.2*113.5mm (W*H*D)
包装
0.65Kg; 20pcs/14Kg/1.0CUFT
测试条件与备注6
  1. 如未特别说明,所有规格参数均在输入为400VAC、额定负载、25℃环境温度下进行量测。
  2. 纹波和噪声测量方法:使用一条12"双绞线,同时终端要并联0.1μF和47μF的电容,在20MHz带宽下进行量测。
  3. 精度:包含设定误差、线性调整率和负载调整率。
  4. 电源被视为系统内元件的一部分,需结合终端设备进行电磁兼容相关确认。(在明纬网站https://www.meanwell.com//Upload/PDF/EMI_statement_cn.pdf)
  5. 启动时间是在冷机启动下测得,快速开关机可能会延长启动时间。
  6. 当海拔高度超过2000米(6500英尺)时,无风扇机型环境温度依每3.5℃/1000m比例下降,有风扇机型环境温度依每5℃/1000m比例下降。

技术图纸

WDR-120-12 机构尺寸
机构尺寸左右滑动 · 点击查看大图
WDR-120-12 方框图
方框图左右滑动 · 点击查看大图
WDR-120-12 DC OK继电器触发
DC OK继电器触发左右滑动 · 点击查看大图
WDR-120-12 负载减额曲线
负载减额曲线左右滑动 · 点击查看大图

典型应用

■ 典型应用

  • 工业自动化控制 — 适用于PLC、DCS系统、工业机器人、自动化生产线等。
  • 楼宇自动化系统 — 为智能楼宇控制单元、安防监控设备、门禁系统提供稳定电源。
  • 交通运输领域 — 可用于轨道交通信号系统、道路监控、智能交通控制设备。
  • 能源管理系统 — 适用于智能电网、风力发电控制、太阳能逆变器辅助供电。
  • 机械设备制造 — 为数控机床、包装机械、纺织机械等工业设备提供电源。

资料下载

规格书1

WDR-120-12 规格书PDF下载

3D 图档1

WDR-120-12 3D 图档ZIP下载

认证证书7

BIS认证证书WDR-120-BIS-cer.pdfPDF下载
EAC认证证书EAC-cer.pdfPDF下载
UL认证证书E215312-UL-CER.PDFPDF下载
CB认证证书WDR-120-CB(SIQ)-cer.pdfPDF下载
EMC认证证书WDR-120-EMC-CER.PDFPDF下载
CE认证证书WDR-120-CE-DEC.PDFPDF下载
UK认证证书WDR-120-UK-dec.pdfPDF下载
