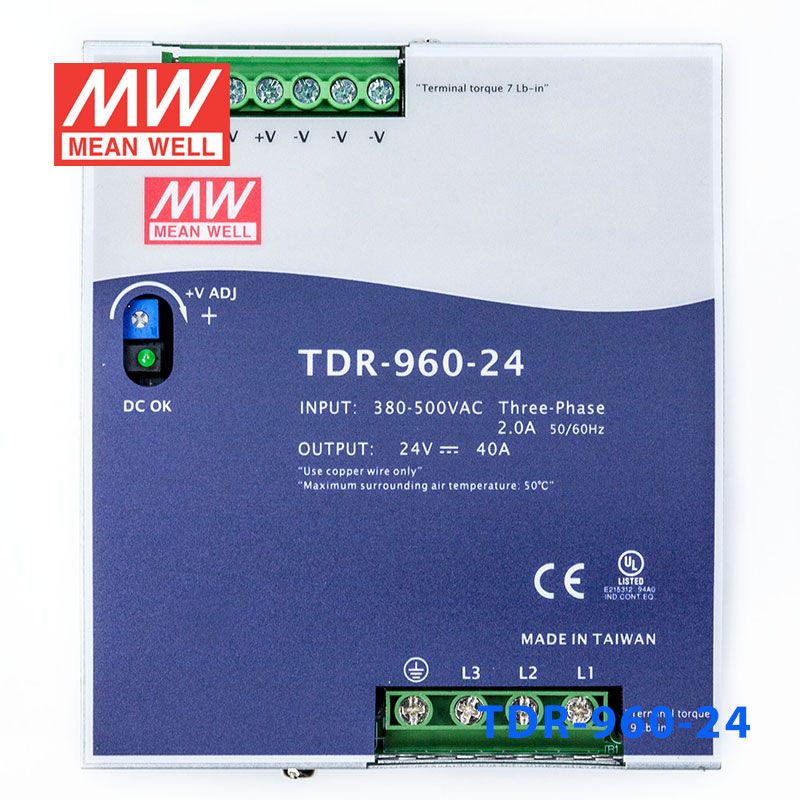

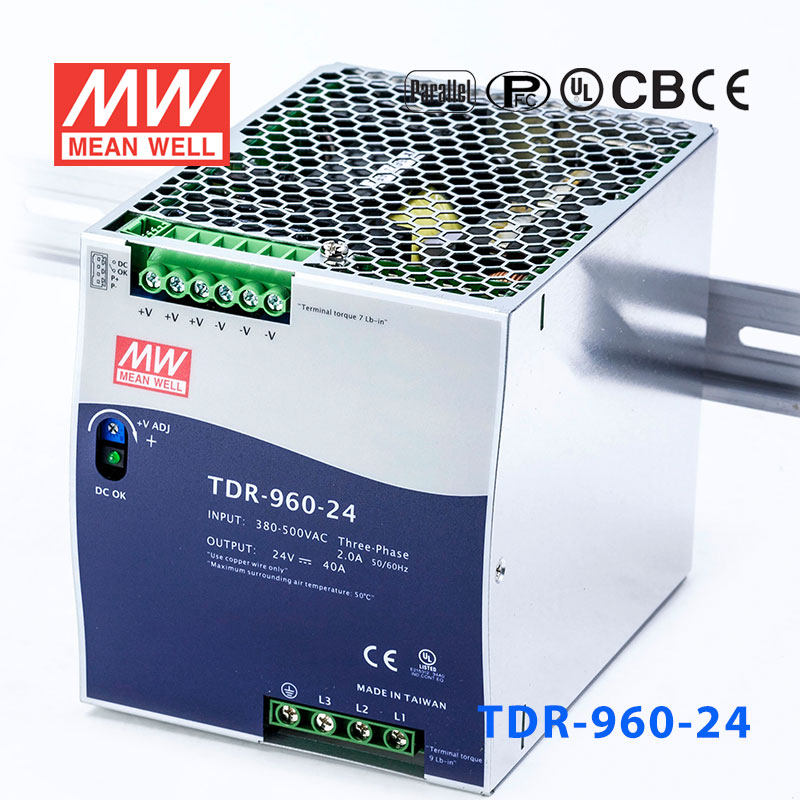

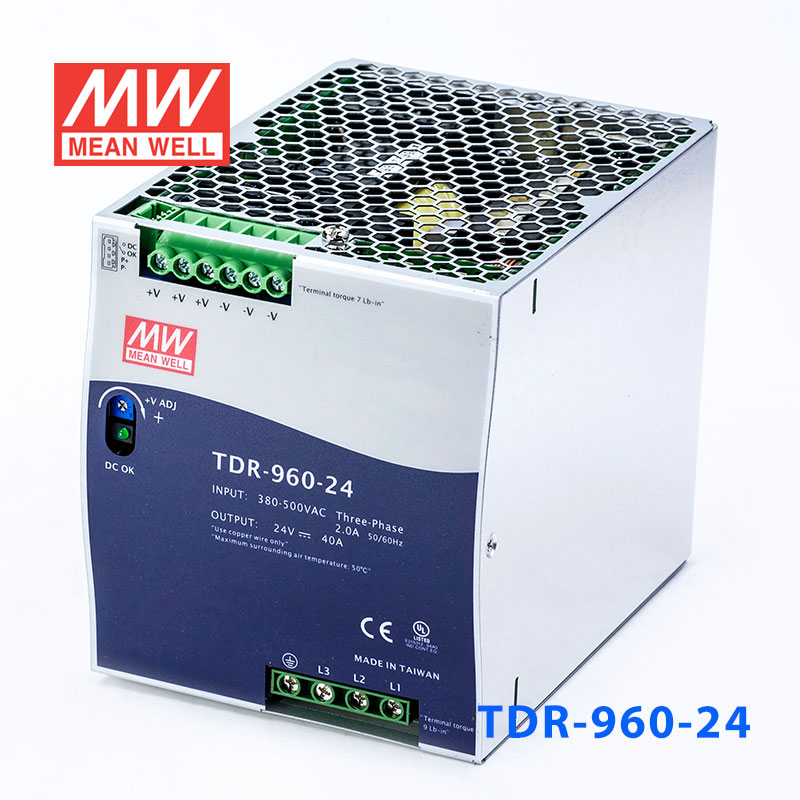

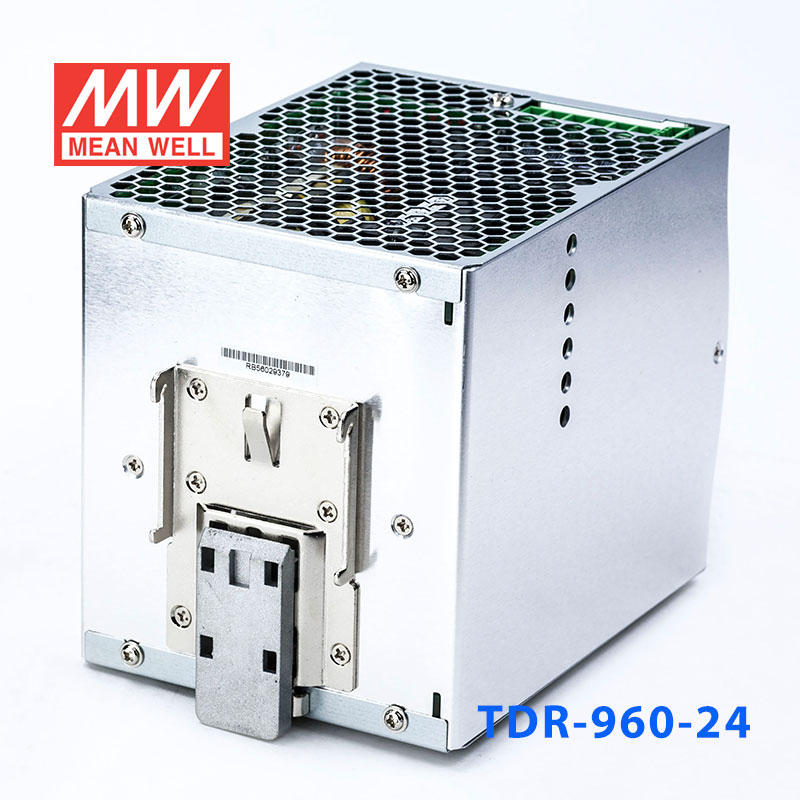

TDR-960-24 · 24V 三相输入高效率高功率因素单路输出DIN导轨安装开关电源

Mean Well · Enclosed Switching Power Supply · 960W 24

输出电压: 24 V DC
额定功率: 960 W
输出电流: 40 A

¥1559.00市场价 ¥1726.40含 13% 增值税

选择型号 — TDR-960系列TDR-960-24

TDR-960-24960W · 24V · 40A

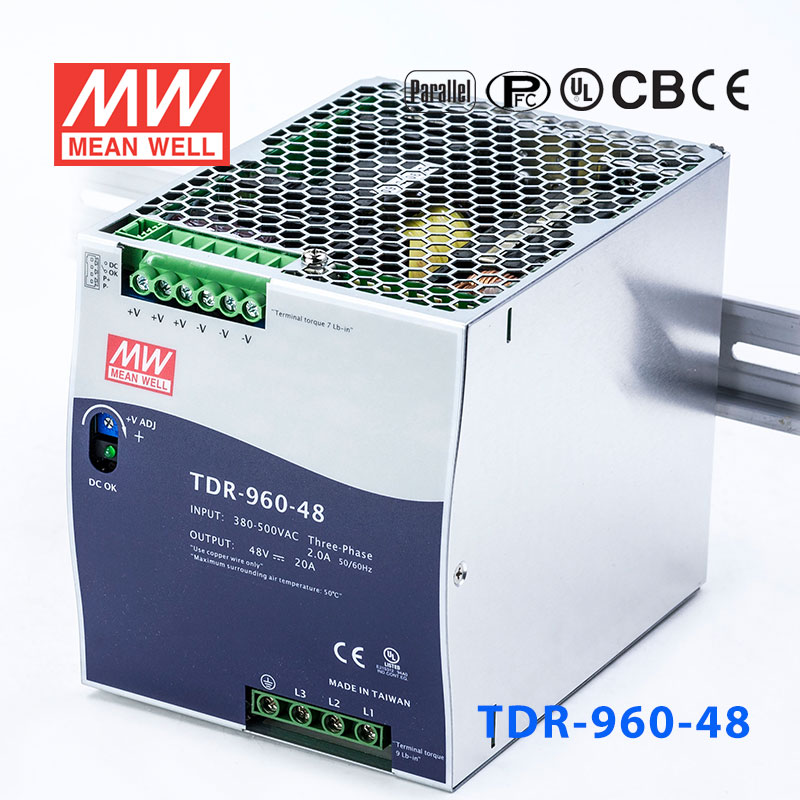

TDR-960-48960W · 48V · 20A

现货

现货 · 上海仓 1501 件下单后当天备货，工作日 16:00 前付款当日发出

1–3 天
发货

数量

关于 TDR-960-24，直接问工程师已带入当前型号，无需重复说明。

批量报价

也可在官方旗舰店购买

淘宝京东天猫

下载规格书·

明纬原厂授权分销商CE EACTÜVBIS UL可开 13% 增值税专票

满购包邮正品授权含 13% 增值税发票工程师选型支持

产品概述

TDR-960-24 为该系列 24V 输出型号：额定电流 40A，额定功率 960W，典型效率 94%。

产品特点

340 ~ 550V三相宽范围交流输入(可双相操作)
宽度仅110mm
具有主动式PFC功能，符合BS EN/EN61000-3-2
效率高达94.5%，低损耗
保护种类：短路/过负载/过电压/过温度
自然风冷
内置恒电流限制电路

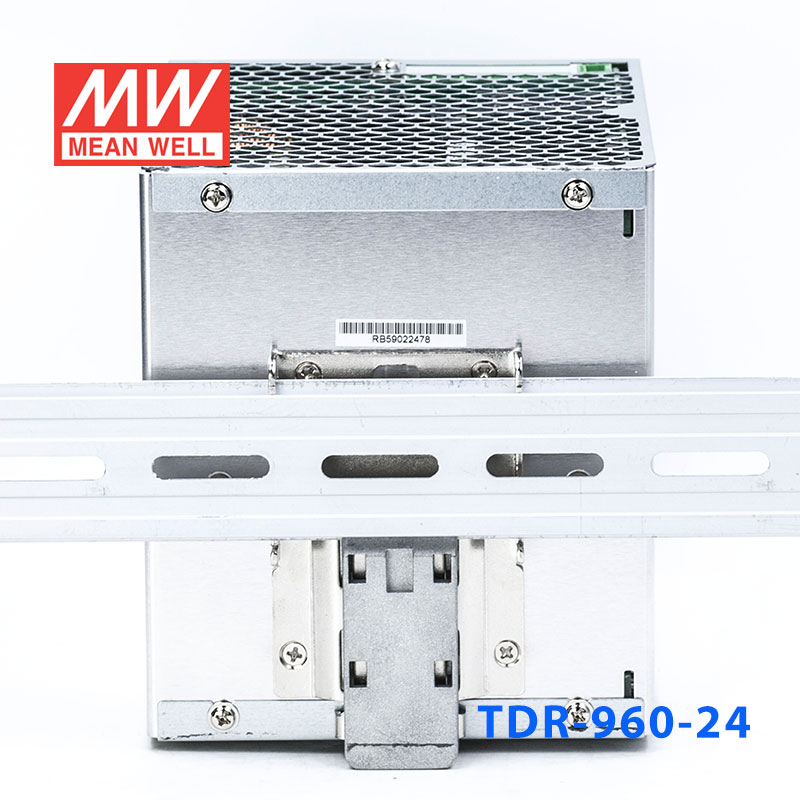

安装轨道：TS-35/7.5或TS-35/15
UL508(工业控制设备)认证
BS EN/EN61000-6-2(BS EN/EN50082-2)工业耐受等级
并联功能，高达3840W(3+1)
内建DC OK继电器触点
100%满载老化
3年质保

规格参数

TDR-960-24参数摘自官方规格书（2024-09-04 版）下载规格书 PDF

输出

直流电压: 24V
额定电流: 40A
电流范围: 0 ~ 40A
额定功率: 960W
纹波与噪声 (最大)^注2: 180mVp-p
电压调整范围: 24 ~ 28V
电压精度^注3: ±1.0%
线性调整率: ±0.5%
负载调整率: ±1.0%
启动、上升时间: 1000ms, 100ms/400VAC 800ms, 100ms/500VAC(满载时)
保持时间(Typ.): 12ms / 400VAC 14ms / 500VAC(满载时)

输入

电压范围^注4: 三相340 ~ 550VAC (也可双相操作) 480 ~ 780VDC
频率范围: 47 ~ 63Hz
功率因子(Typ.): PF≧0.88/400VAC PF≧0.86/500VAC(满载时)
效率(Typ.): 94%
交流电流(Typ.): 2A/400VAC 1.4A/500VAC
浪涌电流(Typ.): 冷启动60A
漏电流: <3.5mA / 530VAC

保护

过负载: 额定输出功率的105 ~ 130% 保护模式: 恒流限制, 3 秒后关断输出,重启恢复
过电压: 29 ~ 33V 保护模式:关闭输出电压,重启恢复
过温度: 关闭输出电压,当温度下降后可自动恢复

功能

DC OK继电器触点最大值: 60Vdc/0.3A, 30Vdc/1A, 30Vac/0.5A阻性负载

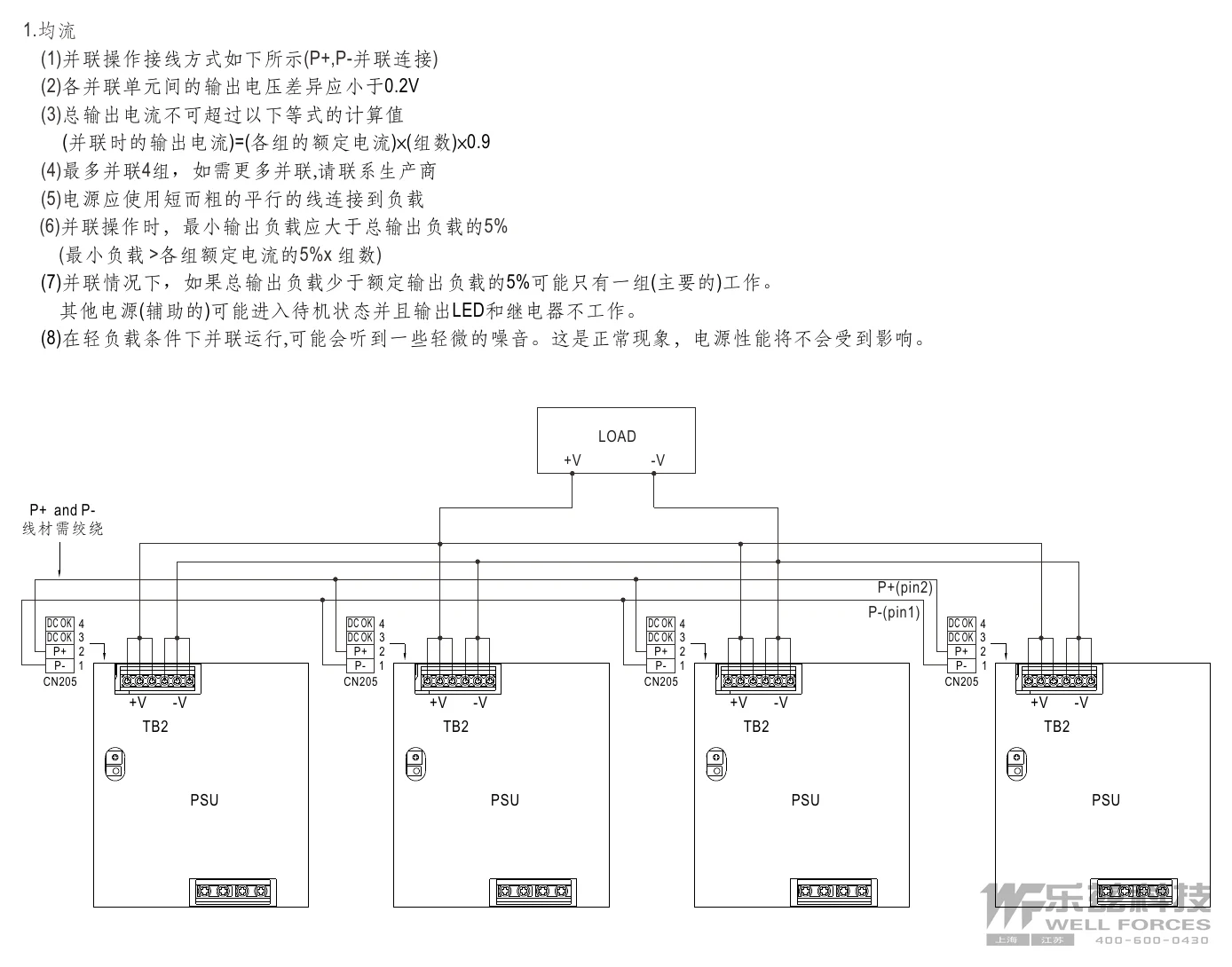

并联功能: 请参考功能说明

环境

工作温度^注5: -30 ~ +70℃(请参考"减额曲线")
工作湿度: 20 ~ 95% RH,无冷凝
储存温度、湿度: -40 ~ +85℃, 10 ~ 95% RH
温度系数: ±0.03%/℃ (0 ~ 50℃)
耐振动: 零件:10 ~ 500Hz, 2G 10分钟/周期, X、Y、Z轴各60分钟;安装:符合IEC60068-2-6

安规和电磁兼容

安全规范: UL508,AS/NZS62368.1, BIS IS13252(Part1) (only for 24V), EAC TP TC 004认证通过, IEC62368-1 CB SIO认证通过; 设计参照BS EN/EN62368-1
耐压: I/P-O/P:3KVAC I/P-FG:2KVAC O/P-FG:0.5KVAC O/P-DC OK:0.5KVAC
绝缘阻抗: I/P-O/P, I/P-FG, O/P-FG:>100M Ohms/500VDC/ 25℃/ 70% RH
电磁兼容发射: 符合BS EN/EN55032 (CISPR32), BS EN/EN61204-3 Class B, BS EN/EN61000-3-2,-3, EAC TP TC 020
电磁兼容抗扰度: 符合BS EN/EN61000-4-2,3,4,5,6,8,11, BS EN/EN55035, BS EN/EN61000-6-2 (BS EN/EN50082-2), BS EN/EN61204-3, EAC TP TC 020

其它

MTBF: 647.1K hrs min. Telcordia SR-332 (Bellcore) ; 59.5K hrs min. MIL-HDBK-217F (25℃)
尺寸: 110*125.2*150mm (W*H*D)
包装: 2.47Kg ; 6pcs/15.8Kg/1.47CUFT

测试条件与备注7

如未特别说明，所有规格参数均在输入为400VAC、额定负载、25℃环境温度下进行量测。
纹波和噪声测量方法：使用一条12"双绞线，同时终端要并联0.1uf和47uf的电容，在20MHZ带宽下进行量测。
精度：包含设定误差、线性调整率和负载调整率。
双相操作允许有一定的降载，具体参考降载曲线。
安装空隙:当负载持续满载时，安装时需距离顶部40mm，底部20mm，左右各5mm，如果相邻设备为一个热源，需有15mm的空隙。
电源被视为系统内元件的一部分，需结合终端设备进行电磁兼容相关确认。
当海拔高度超过2000米(6500英尺)时，无风扇机型环境温度依每3.5℃/1000m比例下降，有风扇机型环境温度依每5℃/1000m比例下降。

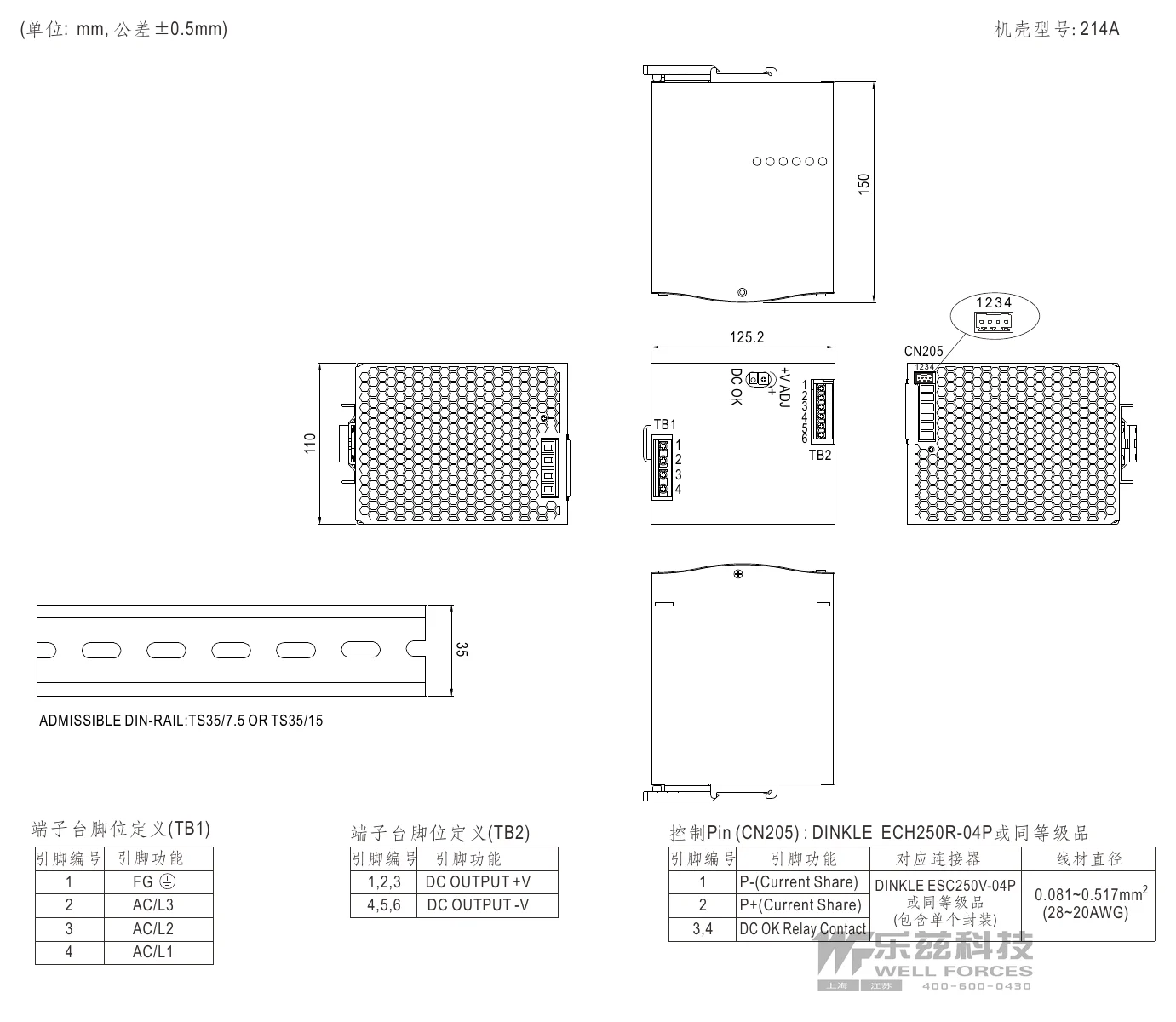

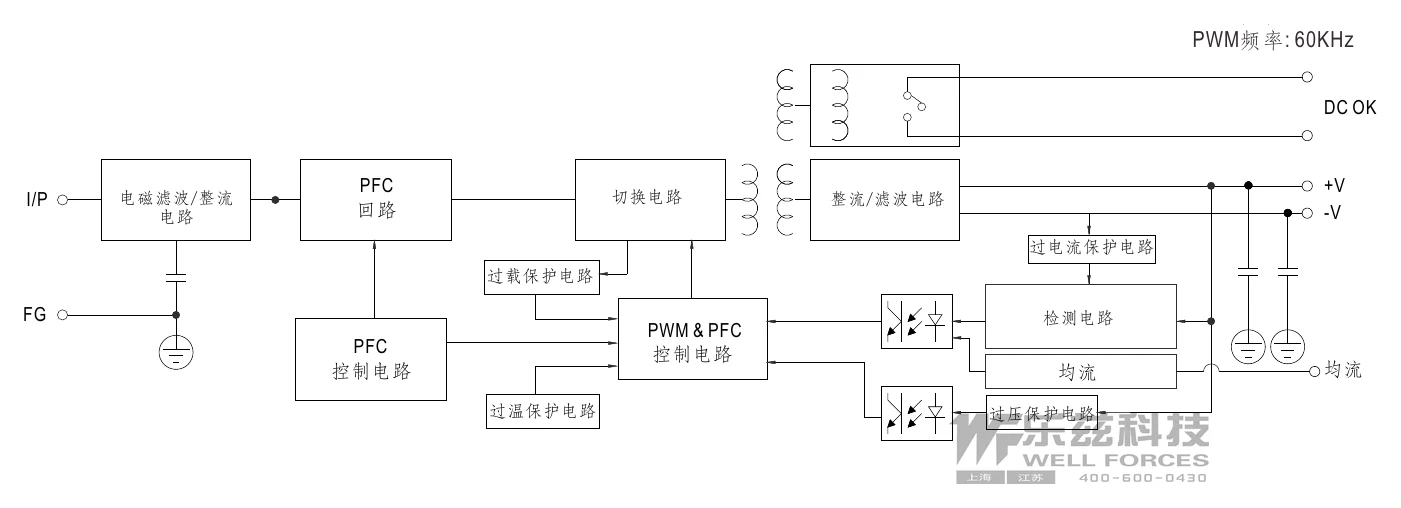

技术图纸

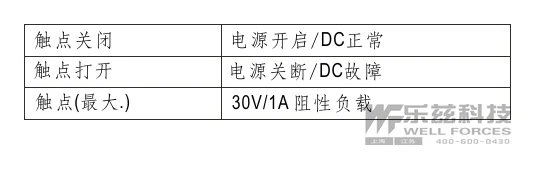

TDR-960-24 DC OK继电器触发 — DC OK继电器触发左右滑动 · 点击查看大图

典型应用

■ 典型应用

工业自动化 — PLC控制系统、DCS系统、工业机器人、自动化生产线。
机械设备 — 数控机床、激光切割机、包装机械、印刷设备。
过程控制 — 传感器供电、执行器驱动、仪表仪器、监控系统。
能源管理 — 智能电网设备、充电桩辅助供电、风力发电控制系统。
轨道交通 — 信号系统、站台设备、列车控制辅助电源。
