明纬 MEAN WELL · SUS SERIES 系列

明纬官方正品SUS SERIES 系列3 年保修

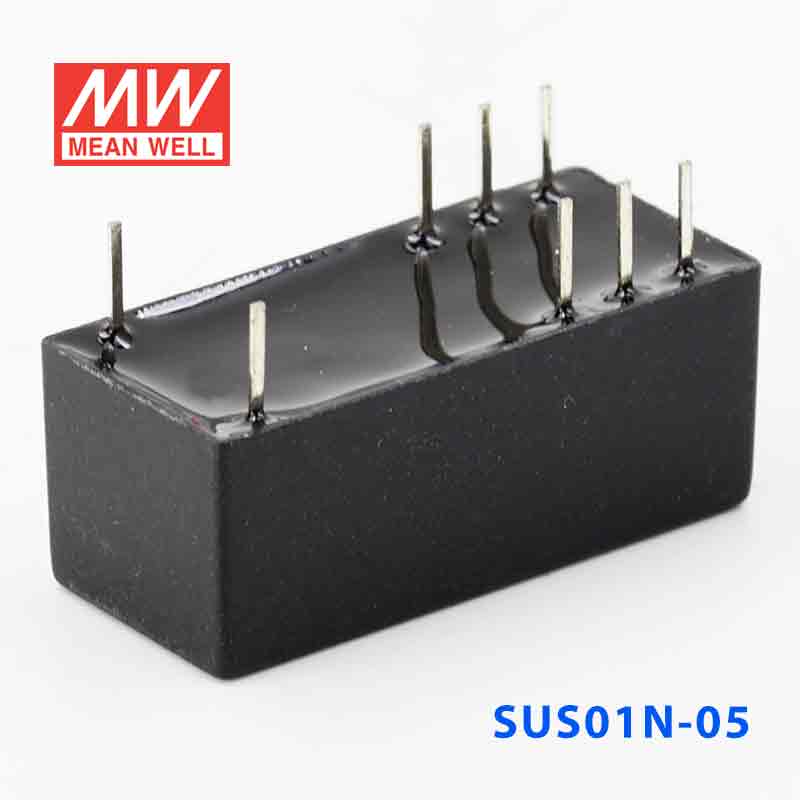

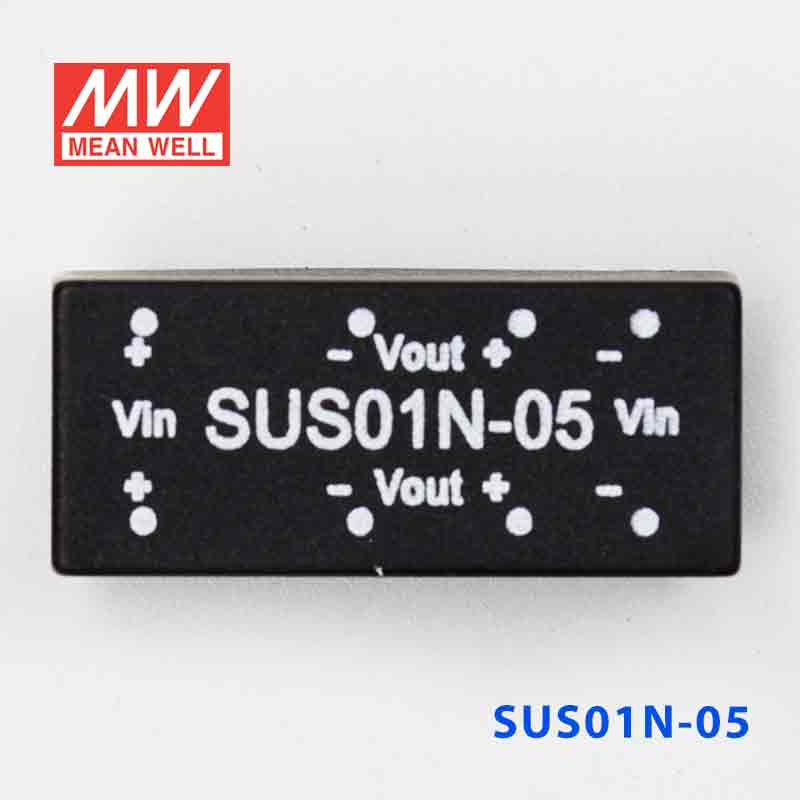

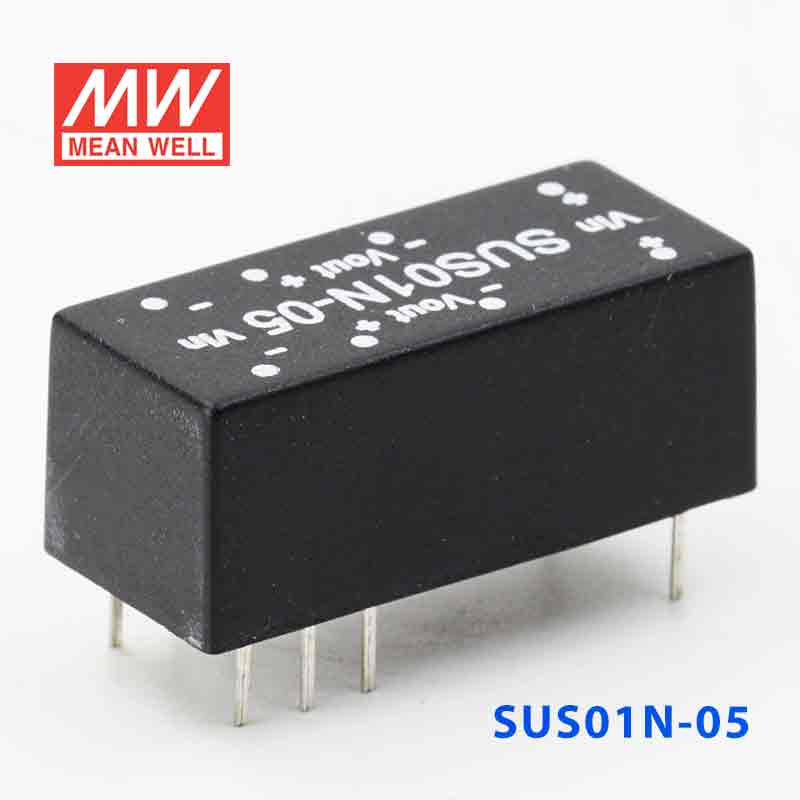

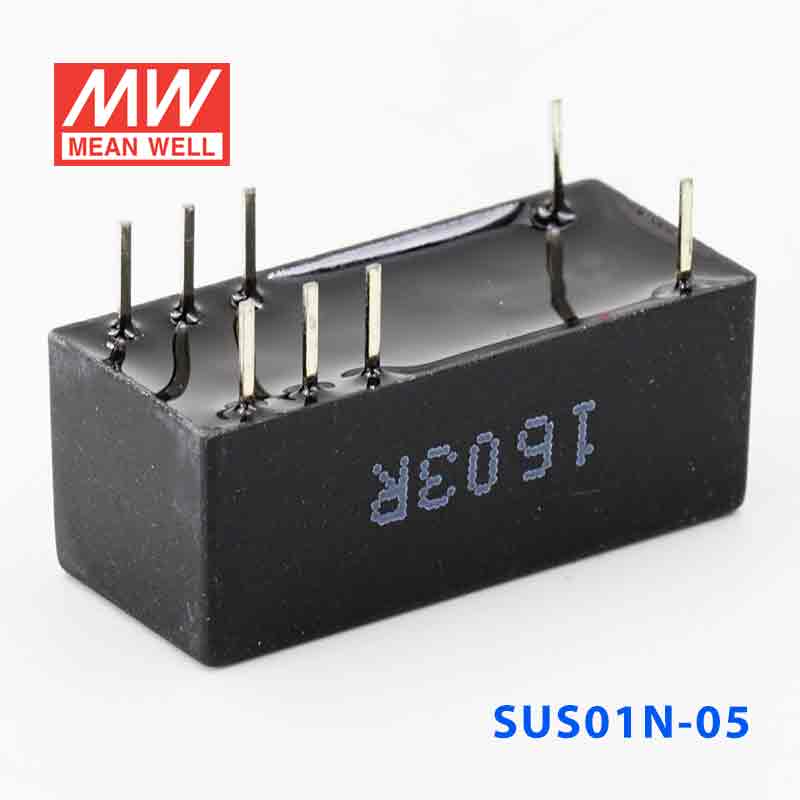

SUS01N-05 · 非稳压单组输出 DC DC转换模块电源

Mean Well · Enclosed Switching Power Supply · 1W 5

输出电压: 5 V DC
额定功率: 1 W
输出电流: 200m A

¥30.00含 13% 增值税

选择型号 — SUS01系列SUS01N-05

SUS01L-051W · 5V · 200MA SUS01L-091W · 9V · 111MA SUS01L-121W · 12V · 0.084A SUS01L-151W · 15V · 0.067A SUS01M-051W · 5V · 200MA SUS01M-091W · 9V · 111MA SUS01M-121W · 12V · 0.084A SUS01M-151W · 15V · 0.067A

SUS01N-051W · 5V · 200MA

SUS01N-091W · 9V · 111MA SUS01N-121W · 12V · 0.084A SUS01N-151W · 15V · 0.067A SUS01O-051W · 5V · 200MA SUS01O-091W · 9V · 111MA SUS01O-121W · 12V · 0.084A SUS01O-151W · 15V · 0.067A

现货即将售罄无货

现货 · 上海仓 4 件下单后当天备货，工作日 16:00 前付款当日发出

1–3 天
发货

数量

关于 SUS01N-05，直接问工程师已带入当前型号，无需重复说明。

批量报价

也可在官方旗舰店购买

淘宝京东天猫

下载规格书·

明纬原厂授权分销商CEEMCFCC可开 13% 增值税专票

满购包邮正品授权含 13% 增值税发票工程师选型支持

产品概述

SUS01N-05 为该系列型号：额定功率 1W，典型效率 72%。

产品特点

1000VDC输入/输出隔离
内部SMD技术
内建EMI滤波电路
自然冷却
绝缘的塑胶外壳
双列直插式封装
单列封装可订制
100%满载老化
低成本，高可靠性
2年质保

规格参数

SUS01N-05参数摘自官方规格书（2011-04-25 版）下载规格书 PDF

电气规格

直流输出电压: 5V
电流输出范围: 0 ~ 200mA
效率: 72%

输出

额定功率: 1W
纹波与噪声(最大)^注2: 100mVp-p
线性调整率^注3: ±1.2%(1%输入变化)
负载调整率^注4: ±8.0%
电压精度: ±2.0%
开关工作频率: 最小50KHz

输入

电压范围: 21.6 ~ 26.4V
正常电压: 24V
直流电流满载: 55mA
直流电流空载: 10mA
滤波: 电容滤波
保护: 推荐使用保险丝

保护

过负载: 瞬间保护保护模式:切断
短路: 瞬间保护保护模式:切断

环境

工作温度: -25～+71℃ (请参考负载减额曲线)
工作湿度: 20 ~ 90% RH,无冷凝
储存温度、湿度: -25 ~ +105℃, 10 ~ 95% RH
温度系数: ±0.03% /℃ (0～50℃)
耐振动: 10 ~ 500Hz, 2G 10分钟/周期, X、Y、Z轴各60分钟

安规和电磁兼容

耐压: I/P-O/P :1KVDC
绝缘阻抗: I/P-O/P:100M Ohms / 500VDC / 25℃ / 70% RH
绝缘容抗: 最大80pF

其它

MTBF: ≥700Khrs MIL-HDBK-217F (25℃)
尺寸: 22.6*9.9*8.4mm或0.89"*0.39"*0.33" inch (L*W*H)
重量: 3.1g

测试条件与备注4

如未特别说明，所有规格参数均在正常输入、额定负载、25℃ 70%RH 环境温度下进行量测。
纹波和噪声测量方法：使用一条12"双绞线，同时终端要并联0.1uf和47uf的电容，在20MHZ带宽下进行量测。
线性调整率测量方法:在额定负载下从低电压到高电压。
负载调整率测量方法:从额定负载的20%~100%。

典型应用

■ 典型应用

工业自动化 — 传感器供电、信号隔离、小型控制器电源
仪器仪表 — 便携式设备、测试测量仪器、数据采集模块
物联网设备 — 智能家居、环境监测、无线通信模块
医疗电子 — 低功耗医疗诊断设备、监护仪辅助电源
消费电子 — 小型家电、智能穿戴设备、充电器模块
