首页产品中心SPU SERIES系列SPU03L-12

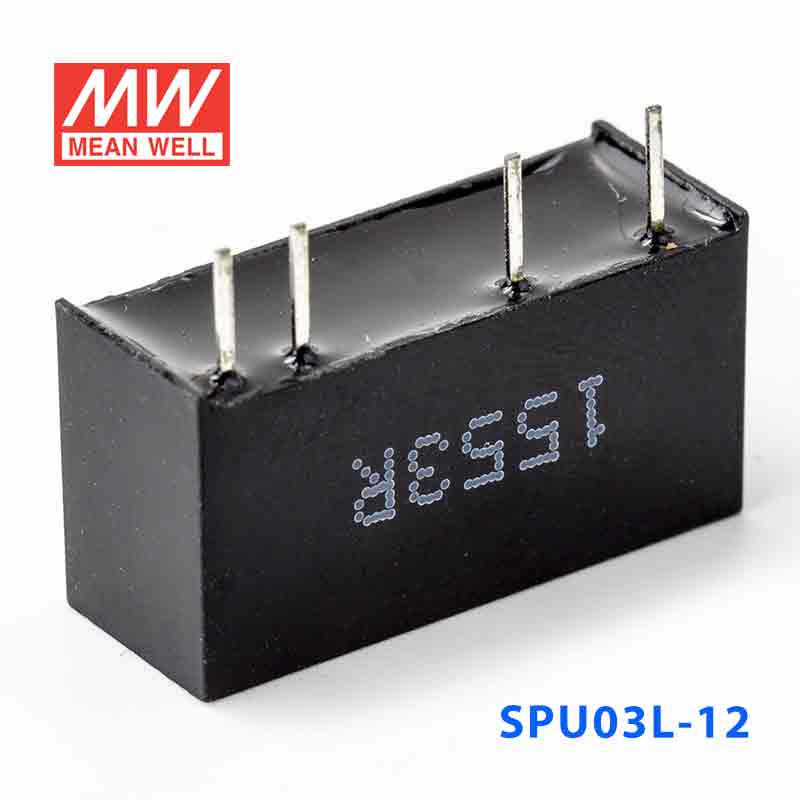

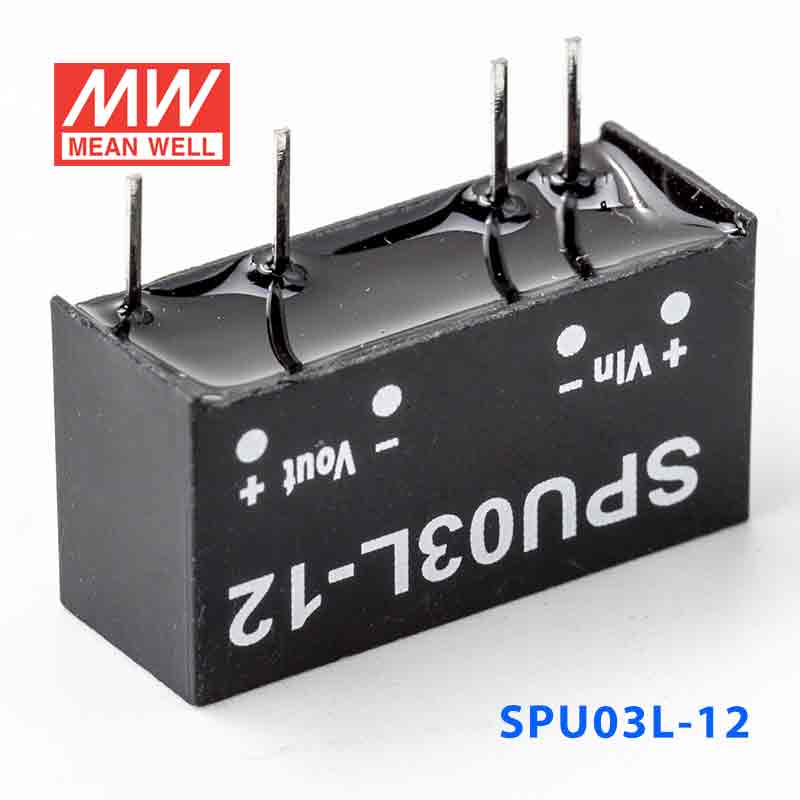

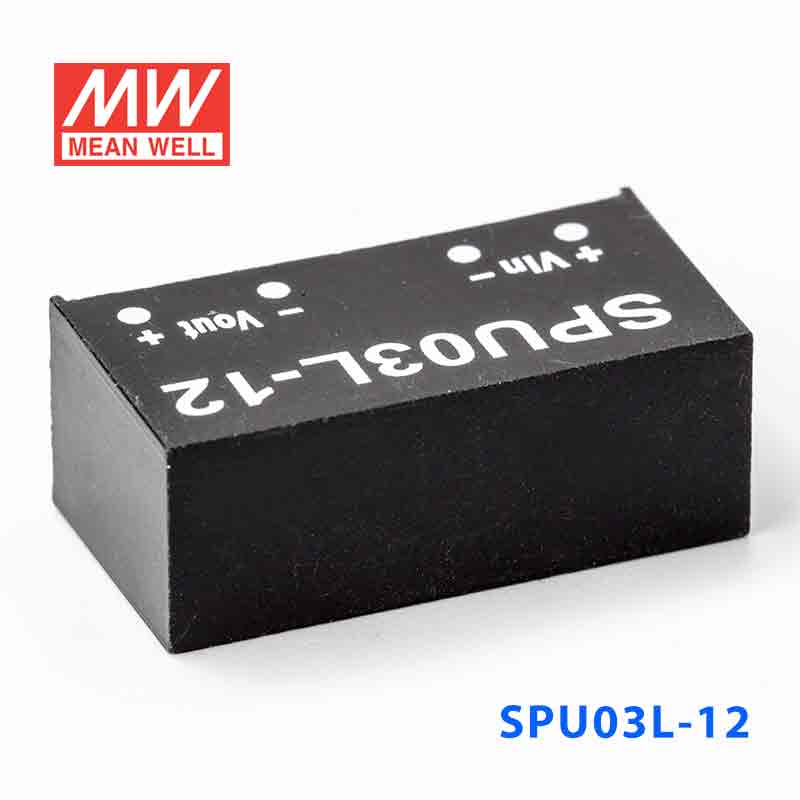

SPU03L-12 产品图 1
明纬 MEAN WELL · SPU SERIES 系列
明纬官方正品SPU SERIES 系列3 年保修

SPU03L-12 · 非稳压单路输出 DC DC模块电源

Mean Well · Enclosed Switching Power Supply · 3W 5

输出电压
5 V DC
额定功率
3 W
输出电流
600m A
¥36.00市场价 ¥40.30含 13% 增值税
选择型号 — SPU03系列SPU03L-12
SPU03L-053W · 15V · 200MA库存:无货
SPU03L-123W · 5V · 600MA库存:无货
SPU03L-153W · 5V · 600MA库存:即将售罄SPU03M-053W · 5V · 600MA库存:无货SPU03M-123W · 12V · 250MA库存:无货SPU03M-153W · 12V · 250MA库存:无货SPU03N-053W · 12V · 250MA库存:无货SPU03N-123W · 15V · 200MA库存:无货SPU03N-153W · 15V · 200MA库存:无货

即将售罄无货

暂时缺货 · 上海仓 0 件可下单预订,我们会与您确认货期
缺货
预订
数量
关于 SPU03L-12,直接问工程师已带入当前型号,无需重复说明。
批量报价

也可在官方旗舰店购买
淘淘宝JD京东天猫
下载规格书·
明纬原厂授权分销商CEEMCFCCUKCAUK可开 13% 增值税专票
满购包邮正品授权含 13% 增值税发票工程师选型支持
产品概述规格参数典型应用资料下载相关产品

产品概述

SPU03L-12 为该系列 12V 输出型号:额定功率 3W,典型效率 85%。

产品特点

  • 3000VDC输入/输出隔离
  • 内部SMD技术
  • 内建EMI滤波电路
  • 保护种类:短路
  • 自然冷却
  • 绝缘塑胶外壳
  • 单列直插式封装
  • 100%满载老化
  • 低成本,高可靠性
  • 2年质保

规格参数

SPU03L-12·参数摘自官方规格书(2012-07-18 版)下载规格书 PDF

输出

直流电压
12V
电流范围
25 ~ 250mA
效率(Typ.)
85%
额定功率
3W
纹波与噪声 (最大)注2
50mVp-p
线性调整率注3
±1.2%(1%输入变化)
负载调整率注4
±8.0%
电压精度
±2.0%
开关工作频率
最小60KHz

输入

电压范围
4.5 ~ 5.5V
正常电压
5V
输入电流 满载
715mA
输入电流 空载
65mA
滤波
电容滤波
保护
推荐使用保险丝

保护

过负载
瞬间保护 保护模式:短路时间超过1秒时务必切断输入电源
短路
瞬间保护 保护模式:短路时间超过1秒时务必切断输入电源

环境

工作温度
-40~+90℃ (请参考"减额曲线")
工作湿度
20 ~ 90% RH,无冷凝
储存温度、湿度
-40 ~ +105℃, 10 ~ 95% RH
温度系数
±0.03% /℃ (0~50℃)
耐振动
10 ~ 500Hz, 2G 10分钟/周期, X、Y、Z轴各60分钟

安规和电磁兼容

耐压
I/P-O/P :3KVDC
绝缘阻抗
I/P-O/P:100M Ohms / 500VDC / 25℃ / 70% RH
绝缘容抗
最大80pF
电磁兼容发射
符合EN55022 Class B, FCC part 15 Class B
电磁兼容抗扰度
符合EN61000-4-2,3,4,5,6,8,A级轻工业标准

其它

MTBF
≥700Khrs MIL-HDBK-217F (25℃)
尺寸
19.6*7.5*10.2mm或0.77"*0.30"*0.40" inch (L*W*H)
重量
2.9g
测试条件与备注4
  1. 如未特别说明,所有规格参数均在正常输入、额定负载、25℃ 70%RH 环境温度下进行量测。
  2. 纹波和噪声测量方法:使用一条12"双绞线,同时终端要并联0.1uf和47uf的电容,在20MHz带宽下进行量测。
  3. 线性调整率测量方法:在额定负载下从低电压到高电压。
  4. 负载调整率测量方法:从额定负载的20%~100%。

典型应用

■ 典型应用

  • 工业控制系统 — 为PLC、传感器、执行器等提供稳定电源。
  • 仪器仪表设备 — 适用于各种测试测量设备、分析仪的内部供电。
  • 通信设备 — 小型通信模块、数据采集设备的电源解决方案。
  • 智能家居与楼宇自动化 — 为智能控制器、网关等提供可靠电力。
  • 便携式电子设备 — 紧凑设计适用于对尺寸有严格要求的设备。

资料下载

规格书1

SPU03L-12 规格书PDF下载

认证证书4

EMC认证证书EMC · 点击下载 ↓PDF下载
CE认证证书CE · 点击下载 ↓PDF下载
UK认证证书UK · 点击下载 ↓PDF下载
FCC认证证书FCC · 点击下载 ↓PDF下载
