首页产品中心SPR SERIES系列SPR01O-05

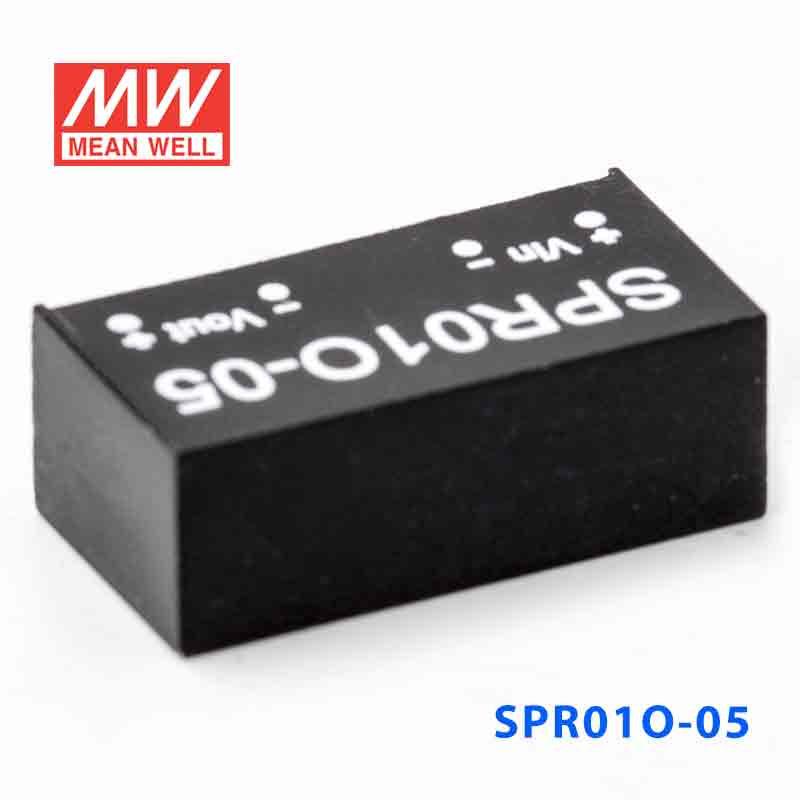

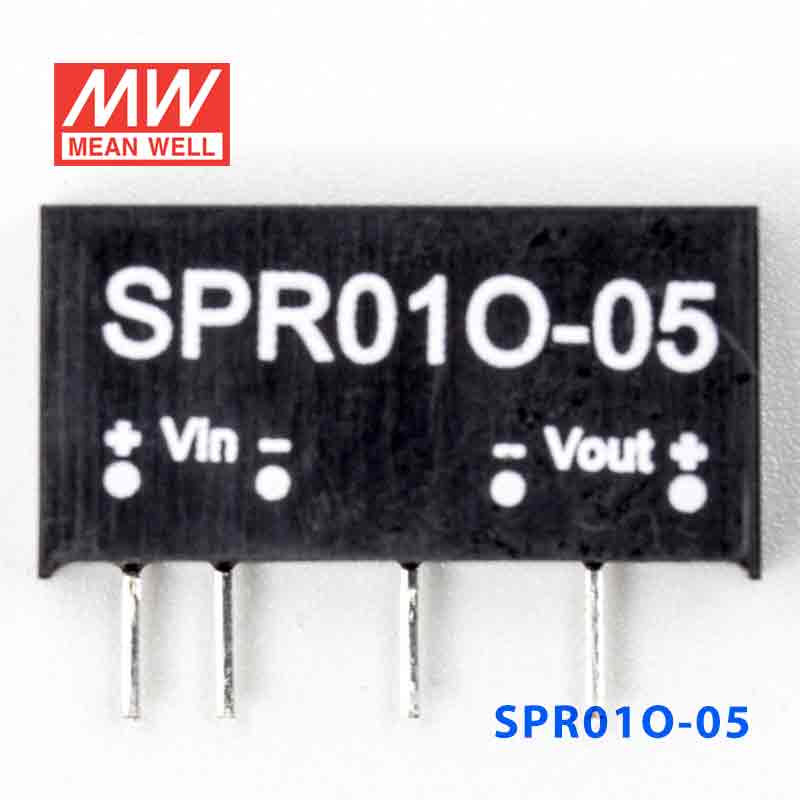

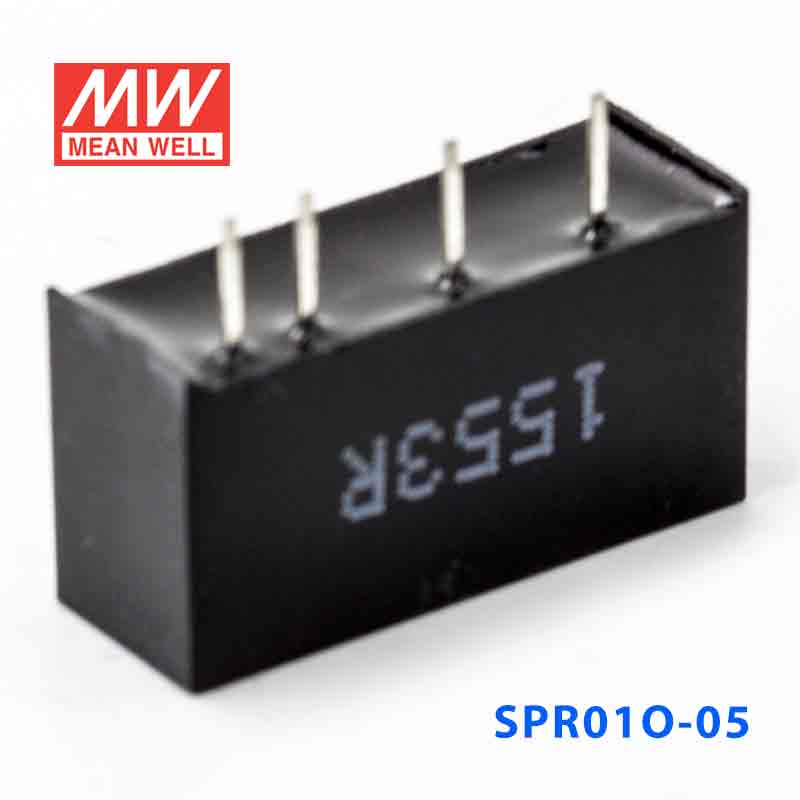

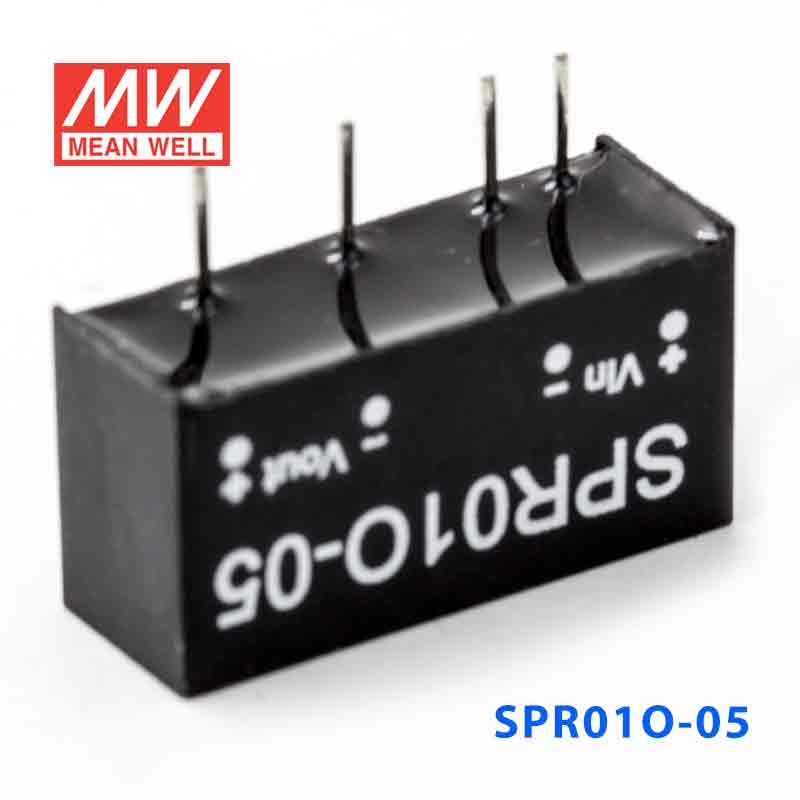

SPR01O-05 产品图 1
明纬 MEAN WELL · SPR SERIES 系列
明纬官方正品SPR SERIES 系列3 年保修

SPR01O-05 · 稳压单路输出 DC DC转换模块电源

Mean Well · Enclosed Switching Power Supply · 1W 5

输出电压
5 V DC
额定功率
1 W
输出电流
200m A
¥24.00市场价 ¥31.20含 13% 增值税
暂时缺货 · 上海仓 0 件可下单预订,我们会与您确认货期
缺货
预订
数量
关于 SPR01O-05,直接问工程师已带入当前型号,无需重复说明。
批量报价

也可在官方旗舰店购买
淘淘宝JD京东天猫
下载规格书·
明纬原厂授权分销商CEEMCFCC可开 13% 增值税专票
满购包邮正品授权含 13% 增值税发票工程师选型支持
产品概述规格参数典型应用资料下载相关产品

产品概述

SPR01O-05 为该系列型号:额定功率 1W,典型效率 62%。

产品特点

  • 1000VDC输入/输出隔离
  • 内部SMD技术
  • 内建EMI滤波电路
  • 自然冷却
  • 绝缘的塑胶外壳
  • 单列封装
  • DIP封装可订制
  • 100%满载老化
  • 低成本,高可靠性
  • 认证:FCC / CE
  • 2年质保

规格参数

SPR01O-05·参数摘自官方规格书(2012-07-18 版)下载规格书 PDF

选择指南

直流输出电压
5V
输入电流范围
0 ~ 200mA
效率
62%

输出

额定功率
1W
纹波与噪声 (最大)注2
100mVp-p
线性调整率
±1.0%
负载调整率注3
±1.0%
充电电压精度
±2.0%(Typ.) ±3.0%(最大)
开关工作频率
最小50KHz

输入

电压范围
43.2 ~ 52.8V
正常电压
48V
直流电流 满载
35mA
直流电流 空载
6mA
滤波
电容型滤波
保护
使用保险丝

保护

过负载
>110%额定输出功率 保护模式:打嗝模式,异常条件移除后可自动恢复
短路
所有输出设备短路 保护模式:打嗝模式,异常条件移除后可自动恢复

环境

工作温度
-25~+71℃ (请参考负载减额曲线)
工作湿度
20 ~ 90% RH,无冷凝
储存温度、湿度
-25 ~ +105℃, 10 ~ 95% RH
温度系数
±0.03% /℃ (0~50℃)
耐振动
10 ~ 500Hz, 2G 10分钟/周期, X、Y、Z轴各60分钟

安规和电磁兼容

耐压
I/P-O/P :1KVDC
绝缘阻抗
I/P-O/P:100M Ohms / 500VDC / 25℃ / 70% RH
绝缘容抗
最大80pF
电磁干扰
符合EN55022 Class B, FCC part 15 Class B
电磁耐受
符合EN61000-4-2,3,4,5,6,8,A级轻工业标准

其它

MTBF
≥700Khrs MIL-HDBK-217F (25℃)
尺寸
19.6*7.1*10.2mm或0.77"*0.28"*0.40" inch (L*W*H)
重量
2.3g
测试条件与备注4
  1. 如未特别说明,所有规格参数均在正常输入、额定负载、25℃ 70%RH 环境温度下进行量测。
  2. 纹波和噪声测量方法:使用一条12"双绞线,同时终端要并联0.1uf和47uf的电容,在20MHZ带宽下进行量测。
  3. 负载调整率测量方法:从额定负载的10%~100%。
  4. 在过载或短路情况下运行电源不可超过30秒。

典型应用

■ 典型应用

  • 工业自动化 — 传感器供电、PLC模块、数据采集系统。
  • 嵌入式系统 — 微控制器、小型显示屏、物联网设备。
  • 通讯设备 — 网络交换机、路由器、无线模块。
  • 仪器仪表 — 便携式测试设备、测量仪器、医疗电子辅助设备。
  • 智能家居 — 智能控制器、安防监控设备、楼宇自动化。

资料下载

规格书1

SPR01O-05 规格书PDF下载

认证证书1

FCC认证证书FCC · 点击下载 ↓PDF下载

测试报告1

测试报告SPR01O-RPTPDF下载
