明纬 MEAN WELL · SPB SERIES 系列

明纬官方正品SPB SERIES 系列3 年保修

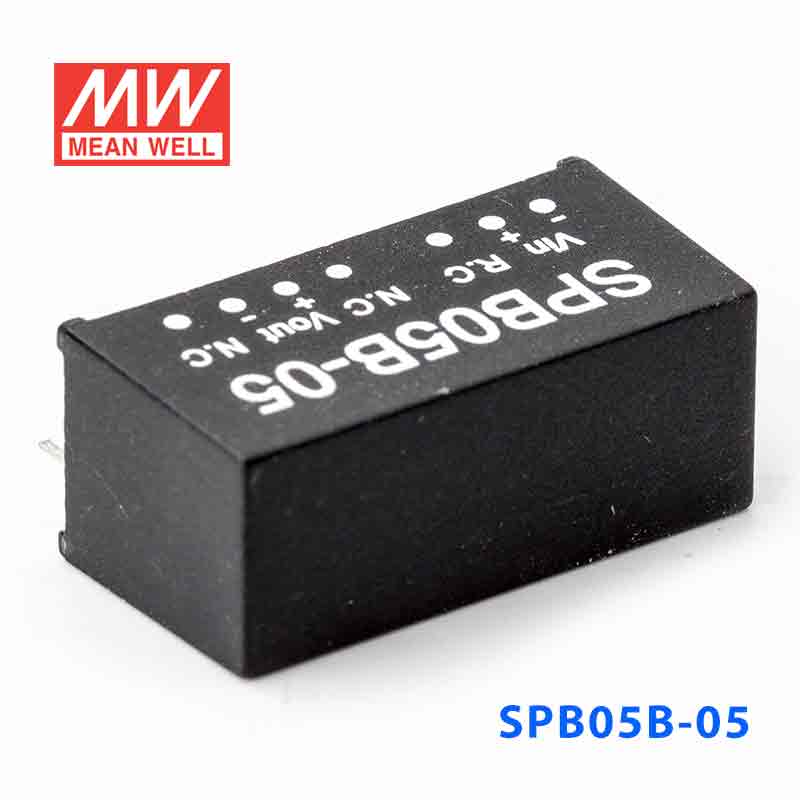

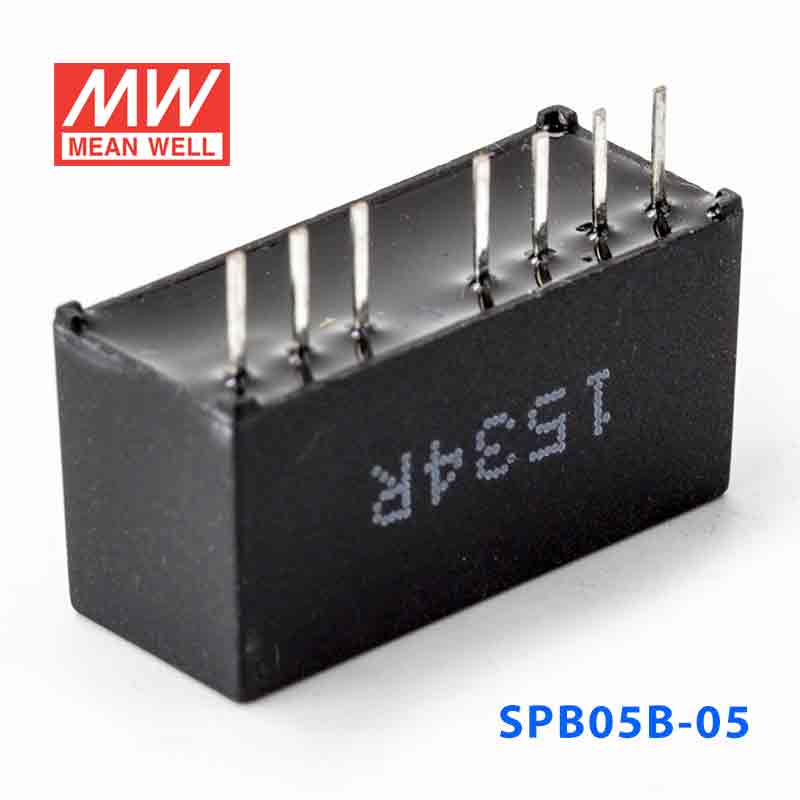

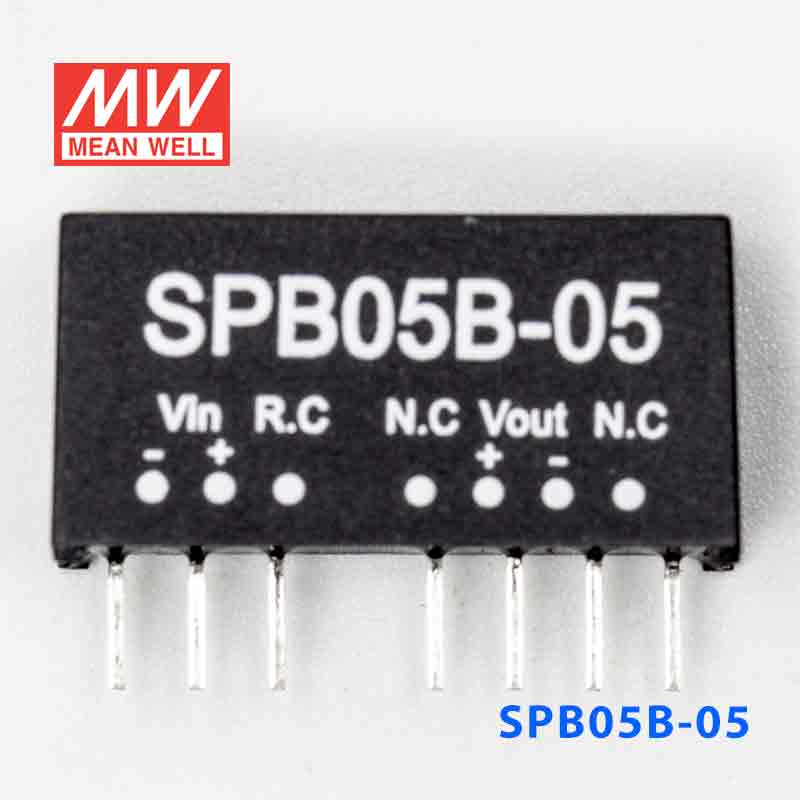

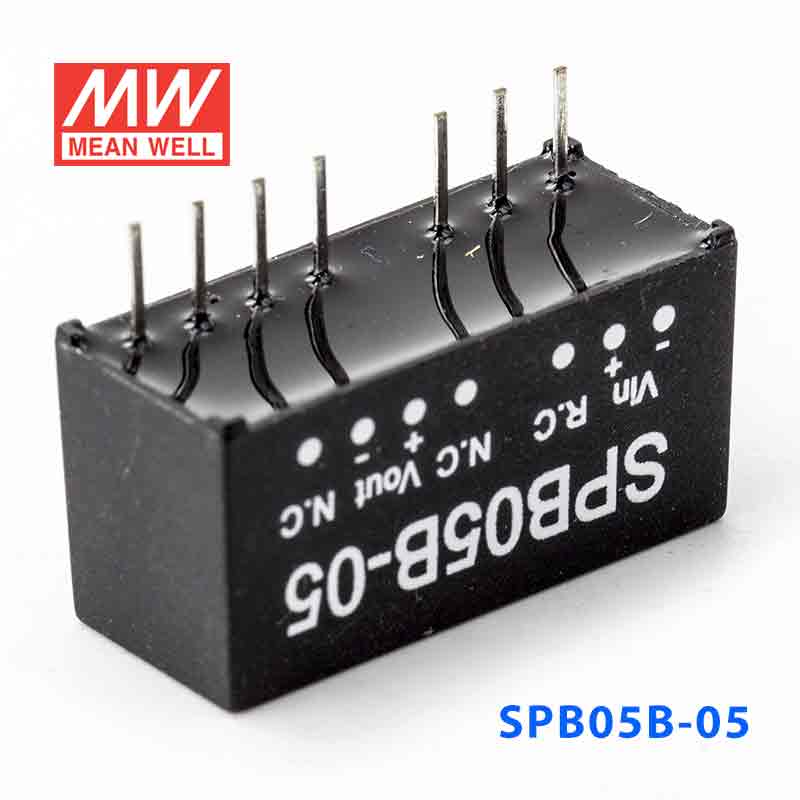

SPB05B-05 · DC DC Converter 18~ in out

Mean Well · Enclosed Switching Power Supply · 5W 5

输出电压: 5 V DC
额定功率: 5 W
输出电流: 1 A

¥54.00市场价 ¥70.20含 13% 增值税

暂时缺货 · 上海仓 0 件可下单预订，我们会与您确认货期

缺货
预订

数量

关于 SPB05B-05，直接问工程师已带入当前型号，无需重复说明。

批量报价

也可在官方旗舰店购买

淘宝京东天猫

下载规格书·

明纬原厂授权分销商CE EMC FCCUKCAUK可开 13% 增值税专票

满购包邮正品授权含 13% 增值税发票工程师选型支持

产品概述

SPB05B-05 为该系列 5V 输出型号：额定功率 5W，典型效率 83%。

产品特点

2:1宽输入范围
1500VDC输入/输出隔离
内建遥控开关
内置电磁干扰滤波器
保护种类：短路/过负载
自然冷却
单列直插式封装
100%满载老化测试
低成本，高可靠性
改良型号可选用：输出3.3V/9V
2年质保

规格参数

SPB05B-05参数摘自官方规格书（2014-10-09 版）下载规格书 PDF

输出

直流电压: 5V
电流范围: 100 ~ 1000mA
额定功率: 5W
纹波与噪声 (最大)^注2: 80mVp-p
线性调整率^注3: ±0.5%
负载调整率^注4: ±0.5%
电压精度: ±2.0%
开关工作频率: 最小100KHz
外部电容负载(最大): 220uF

输入

电压范围: A: 9 ~ 18VDC B: 18 ~ 36VDC C: 36 ~ 72VDC
效率(Typ.): 83%
直流电流: 满载 A: 515mA B: 250mA C: 125mA 空载 A: 40mA B: 25mA C: 15mA
滤波: 电容器类型
遥控: 开机: R.C. ~ +Vin < 1VDC或开路; 关机 : R.C. ~ +Vin > 4VDC或短路
保护: 推荐使用保险丝 A: 1000mA B: 600mA C: 300mA 缓熔型

保护 (备注5)

过负载: 额定输出功率的150~250% 保护模式: 异常条件移除后可自动恢复
短路: 所有输出设备短路保护模式: 异常条件移除后可自动恢复

环境

工作温度: -40～+80℃（请参考"减额曲线"）
工作湿度: 20 ~ 90% RH,无冷凝
储存温度、湿度: -55 ~ +105℃, 10 ~ 95% RH
温度系数: ±0.05% /℃ (0～55℃)
耐振动: 10 ~ 500Hz, 2G 10分钟/周期, X、Y、Z轴各60分钟

安规和电磁兼容

耐压: I/P-O/P :1.5KVDC
绝缘阻抗: I/P-O/P:100M Ohms / 500VDC / 25℃ / 70% RH
绝缘容抗: 最大80pF
电磁兼容发射: 符合EN55022 Class B, FCC part 15 Class B
电磁兼容抗扰度: 符合EN61000-4-2,3,4,5,6,8,A级轻工业标准

其它

MTBF: ≥600Khrs MIL-HDBK-217F (25℃)
尺寸: 21.8*9.2*11.1mm或 0.86"*0.36"*0.44" inch (L*W*H)
重量: 4.8g

测试条件与备注5

如未特别说明，所有规格参数均在正常输入、额定负载、25℃ 70%RH 环境温度下进行量测。
纹波和噪声测量方法：使用一条12"双绞线，同时终端要并联0.1uf和47uf的电容，在20MHZ带宽下进行量测。
线性调整率测量方法:在额定负载下从低电压到高电压。
负载调整率测量方法:从额定负载的10%~100%。
请确保转换器在短路或者过载的情况下工作不超过30秒。

典型应用

■ 典型应用

工业自动化 — 传感器供电、PLC模块、工业控制板、数据采集系统
仪器仪表 — 便携式测试设备、测量仪器、实验室设备、智能仪表
通信设备 — 网络交换机、路由器、无线模块、通信基站辅助电源
智能家居与楼宇 — 智能控制器、安防监控设备、门禁系统、照明控制
医疗电子 — 医疗诊断设备、监护仪、康复设备（非生命支持类）
