首页产品中心SPB SERIES系列SPB03E-12

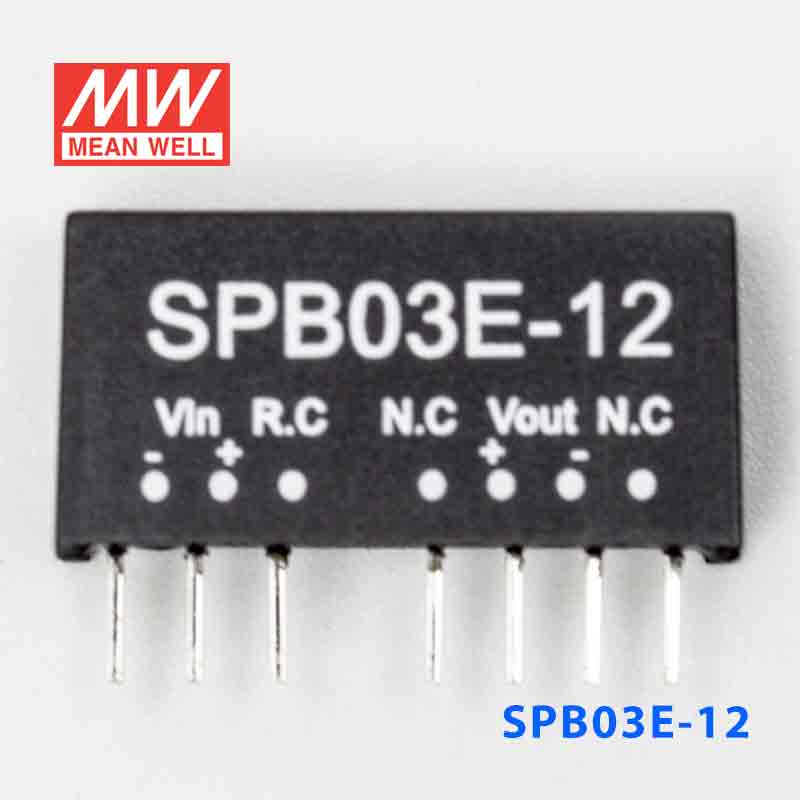

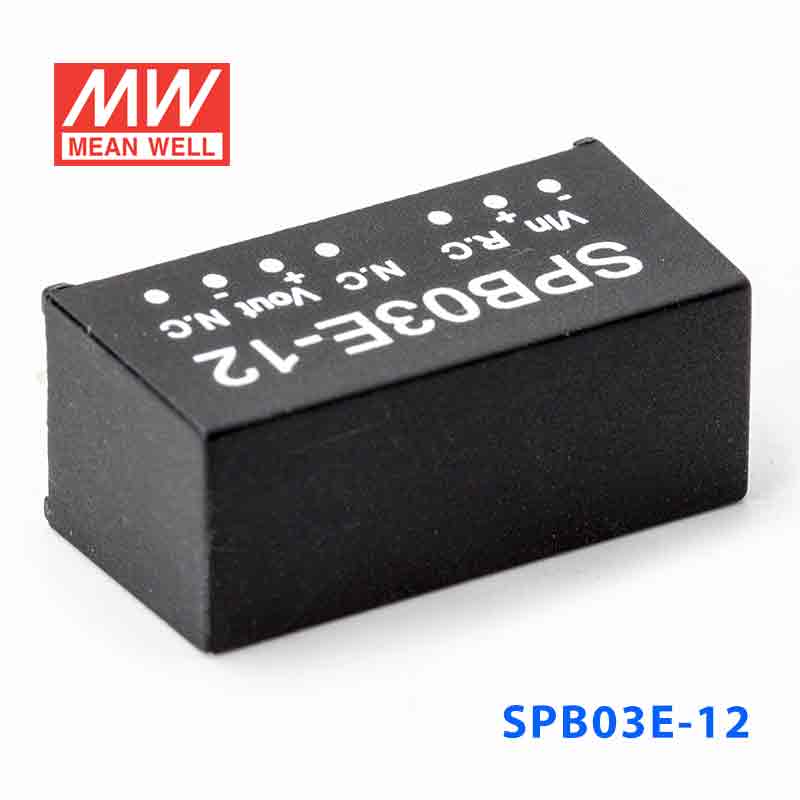

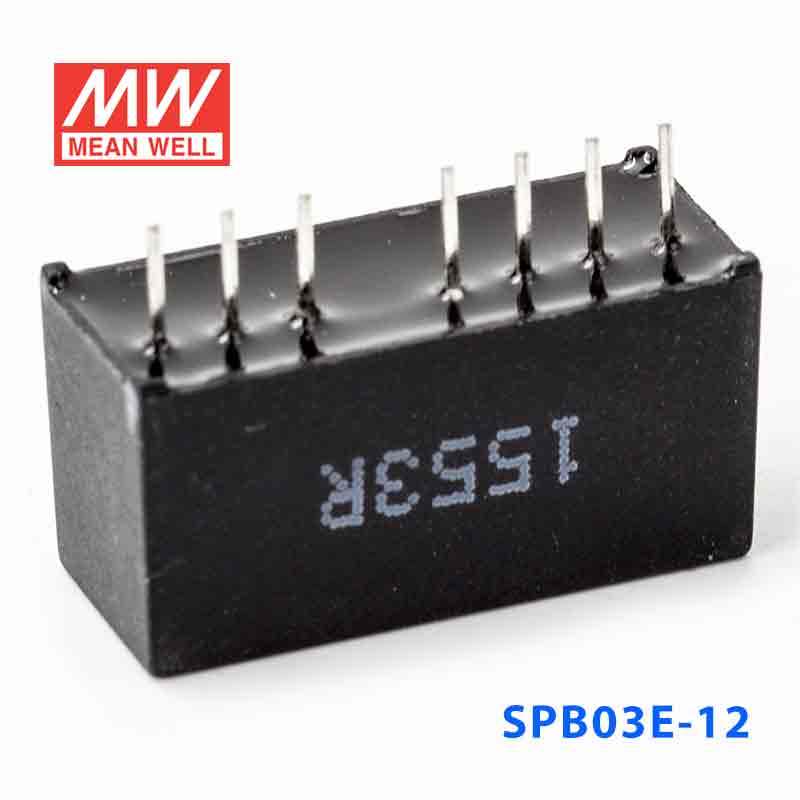

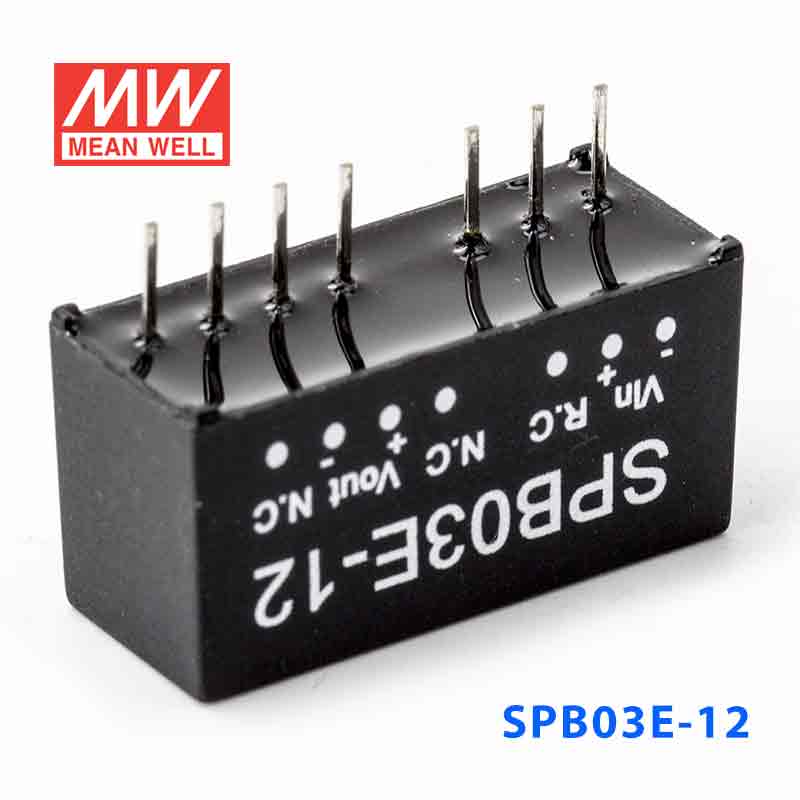

SPB03E-12 产品图 1
明纬 MEAN WELL · SPB SERIES 系列
明纬官方正品SPB SERIES 系列3 年保修

SPB03E-12 · 4.5~ 入 稳压单路输出 DC DC转换模块电源

Mean Well · Enclosed Switching Power Supply · 3W 12

输出电压
12 V DC
额定功率
3 W
输出电流
250m A
¥53.00市场价 ¥68.90含 13% 增值税
暂时缺货 · 上海仓 0 件可下单预订,我们会与您确认货期
缺货
预订
数量
关于 SPB03E-12,直接问工程师已带入当前型号,无需重复说明。
批量报价

也可在官方旗舰店购买
淘淘宝JD京东天猫
下载规格书·
明纬原厂授权分销商CEEACEMCFCCUKCA可开 13% 增值税专票
满购包邮正品授权含 13% 增值税发票工程师选型支持
产品概述规格参数典型应用资料下载相关产品

产品概述

SPB03E-12 为该系列 12V 输出型号:额定功率 3W,典型效率 76%。

产品特点

  • 2:1宽输入范围
  • 1000VDC输入/输出隔离
  • 内建遥控开关
  • 内建EMI滤波电路
  • 保护种类:短路/过负载
  • 自然冷却
  • 单列直插式封装
  • 100%满载老化
  • 低成本,高可靠性
  • 改良型号可用:输出3.3V/9V
  • 2年质保

规格参数

SPB03E-12·参数摘自官方规格书(2012-07-18 版)下载规格书 PDF

输出

直流电压
12V
电流范围
25 ~ 250mA
额定功率
3W
纹波与噪声 (最大)注2
60mVp-p
线性调整率注3
±0.5%
负载调整率注4
±0.5%
电压精度
±2.0%
开关工作频率
最小100KHz

输入

电压范围
E: 4.5 ~ 9VDC A: 9 ~ 18VDC B: 18 ~ 36VDC C: 36 ~ 72VDC
效率(Typ.)
76%
直流电流 满载
E: 810mA A: 340mA B: 165mA C: 85mA
直流电流 空载
E: 110mA A: 40mA B: 20mA C: 10mA
滤波
π 型滤波网络
保护
推荐使用保险丝

保护

过负载
额定输出功率的150~250% 保护模式: 打嗝模式,异常条件移除后可自动恢复
短路
所有输出设备短路 保护模式:打嗝模式,异常条件移除后可自动恢复

环境

工作温度
-40~+85℃ (请参考负载减额曲线)
工作湿度
20 ~ 90% RH,无冷凝
储存温度、湿度
-25 ~ +105℃, 10 ~ 95% RH
温度系数
±0.05% /℃ (0~50℃)
耐振动
10 ~ 500Hz, 2G 10分钟/周期, X、Y、Z轴各60分钟

安规和电磁兼容

耐压
I/P-O/P :1KVDC
绝缘阻抗
I/P-O/P:100M Ohms / 500VDC / 25℃ / 70% RH
绝缘容抗
最大80pF
电磁干扰
符合EN55022 Class B, FCC part 15 Class B
电磁耐受
符合EN61000-4-2,3,4,5,6,8,A级轻工业标准

其它

遥控
开机: R.C. ~ +Vin < 1VDC或开路; 关机 : R.C. ~ +Vin > 4VDC或短路
MTBF
≥600Khrs MIL-HDBK-217F (25℃)
尺寸
21.8*9.2*11.1mm或 0.86"*0.36"*0.44" inch (L*W*H)
重量
4.8g
测试条件与备注5
  1. 如未特别说明,所有规格参数均在正常输入、额定负载、25℃ 70%RH 环境温度下进行量测。
  2. 纹波和噪声测量方法:使用一条12"双绞线,同时终端要并联0.1uf和47uf的电容,在20MHZ带宽下进行量测。
  3. 线性调整率测量方法:在额定负载下从低电压到高电压。
  4. 负载调整率测量方法:从额定负载的10%~100%。
  5. 请确保转换器在短路或者过载的情况下工作不超过30秒。

典型应用

■ 典型应用

  • 工业自动化 — 传感器供电、小型控制器、数据采集模块。
  • 仪器仪表 — 便携式测试设备、实验室仪器、智能电表。
  • 通信设备 — 网络交换机、路由器、无线模块的辅助供电。
  • 物联网(IoT) — 智能家居设备、环境监测节点、工业物联网终端。
  • 医疗电子 — 诊断设备、监护仪、康复设备中的低功耗模块。

资料下载

规格书1

SPB03E-12 规格书PDF下载

认证证书4

CE认证证书CE · 点击下载 ↓PDF下载
EMC认证证书EMC · 点击下载 ↓PDF下载
FCC认证证书FCC · 点击下载 ↓PDF下载
UK认证证书UK · 点击下载 ↓PDF下载
