明纬 MEAN WELL · SPA SERIES 系列

明纬官方正品SPA SERIES 系列3 年保修

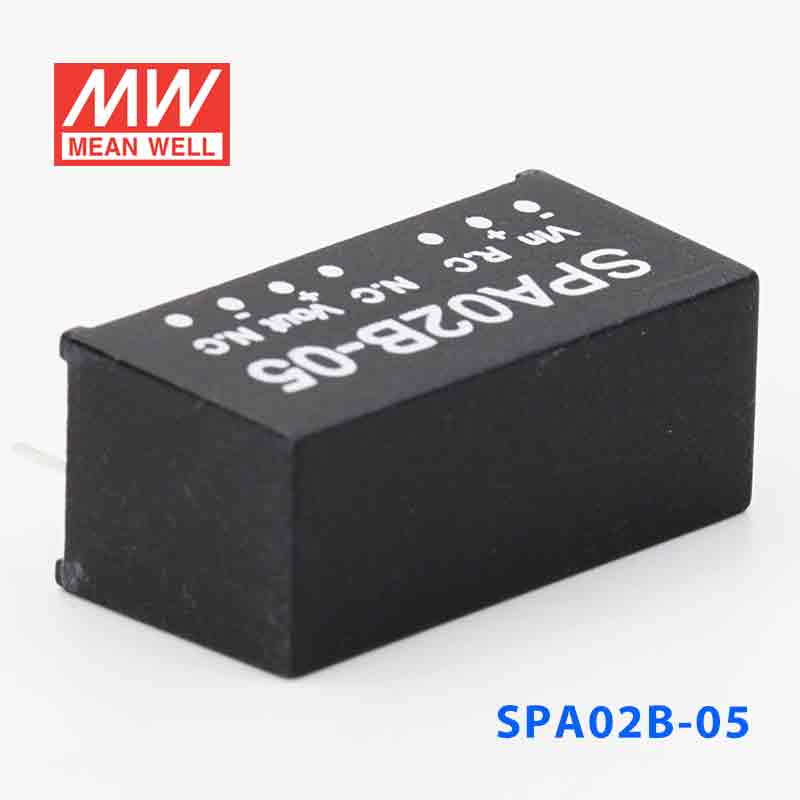

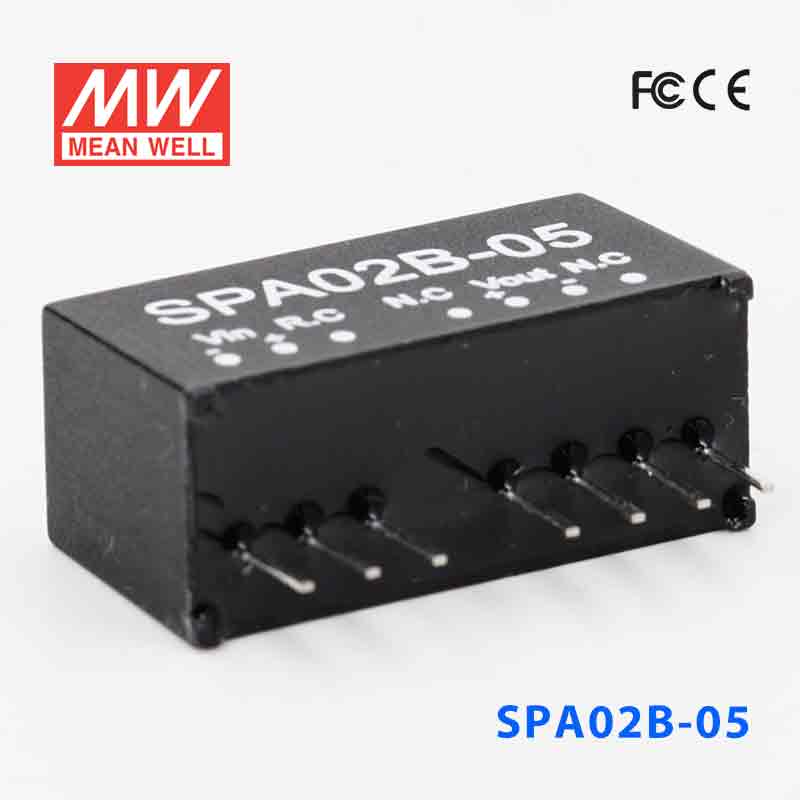

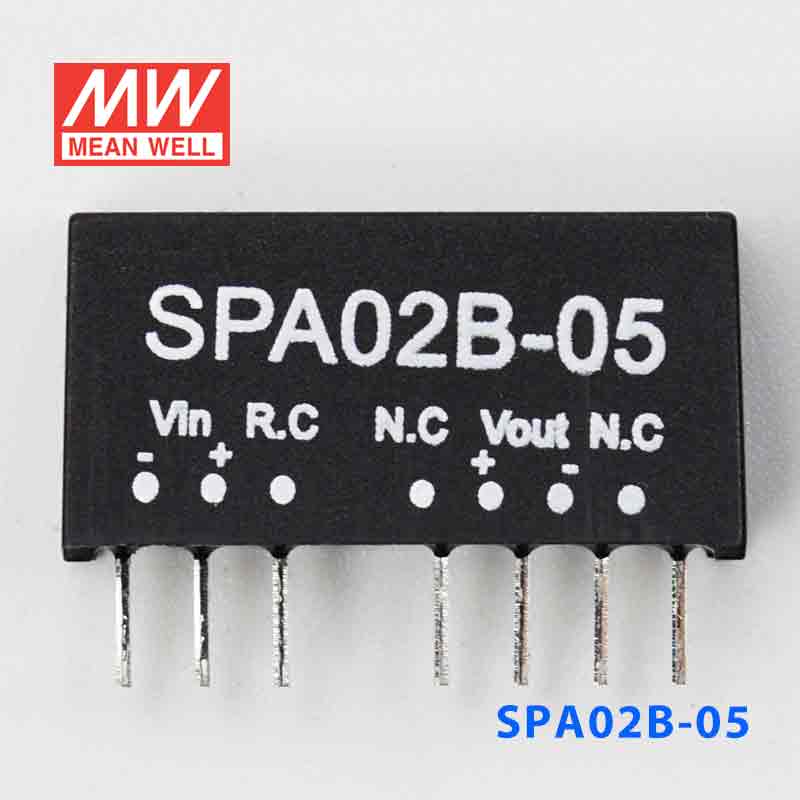

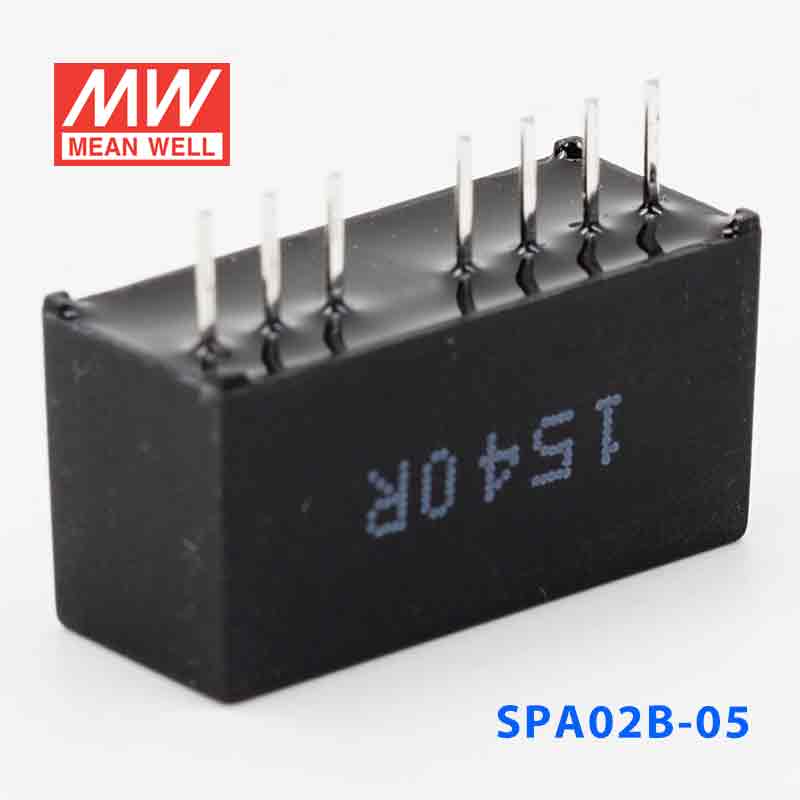

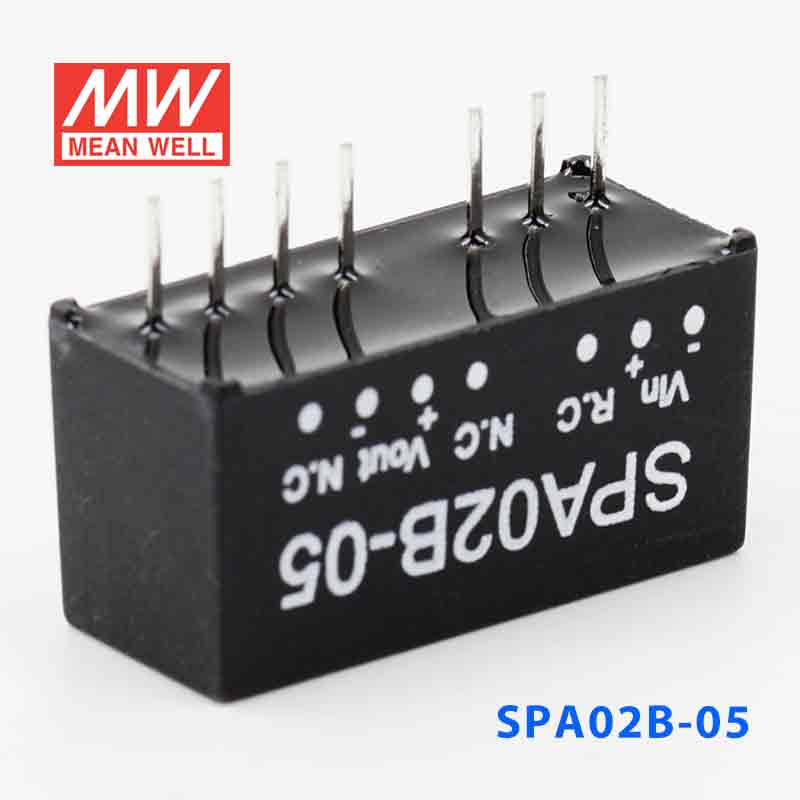

SPA02B-05 · 18~ 入稳压单路输出 DC DC转换模块电源

Mean Well · Enclosed Switching Power Supply · 2W 5

输出电压: 5 V DC
额定功率: 2 W
输出电流: 400m A

¥48.00市场价 ¥62.40含 13% 增值税

暂时缺货 · 上海仓 0 件可下单预订，我们会与您确认货期

缺货
预订

数量

关于 SPA02B-05，直接问工程师已带入当前型号，无需重复说明。

批量报价

也可在官方旗舰店购买

淘宝京东天猫

下载规格书·

明纬原厂授权分销商CE EAC FCC EMCUKCA可开 13% 增值税专票

满购包邮正品授权含 13% 增值税发票工程师选型支持

产品概述

SPA02B-05 为该系列 5V 输出型号：额定功率 2W，典型效率 76%。

产品特点

2:1宽输入范围
4:1宽输入范围(可选)
1000VDC输入/输出隔离
3000VDC输入/输出隔离
内建遥控开关
内建EMI滤波电路
保护种类：短路/过负载
自然冷却
单列直插式封装
100%满载老化
低成本，高可靠性
改良型号可用：输出3.3V/9V
2年质保

规格参数

SPA02B-05参数摘自官方规格书（2012-07-18 版）下载规格书 PDF

输出

直流电压: 5V
电流范围: 40 ~ 400mA
额定功率: 2W
纹波与噪声 (最大)^注2: 60mVp-p
线性调整率^注3: ±0.5%
负载调整率^注4: ±0.5%
电压精度: ±2.0%
开关工作频率: 最小100KHz

输入

电压范围: E: 4.5 ~ 9VDC A: 9 ~ 18VDC B: 18 ~ 36VDC C: 36 ~ 72VDC
效率(Typ.): 76%
直流电流满载: E: 600mA A: 225mA B: 115mA C: 60mA
直流电流空载: E: 50mA A: 25mA B: 15mA C: 8mA
滤波: π型滤波网络
保护: 推荐使用保险丝

保护

过负载: 额定输出功率的150~250% 保护模式: 打嗝模式，异常条件移除后可自动恢复
短路: 所有输出设备短路保护模式:打嗝模式，异常条件移除后可自动恢复

环境

工作温度: -40～+85℃ (请参考负载减额曲线)
工作湿度: 20 ~ 90% RH,无冷凝
储存温度、湿度: -25 ~ +105℃, 10 ~ 95% RH
温度系数: ±0.05% /℃ (0～50℃)
耐振动: 10 ~ 500Hz, 2G 10分钟/周期, X、Y、Z轴各60分钟

安规和电磁兼容

耐压: I/P-O/P :1KVDC
绝缘阻抗: I/P-O/P:100M Ohms / 500VDC / 25℃ / 70% RH
绝缘容抗: 最大80pF
电磁干扰: 符合EN55022 Class B, FCC part 15 Class B
电磁耐受: 符合EN61000-4-2,3,4,5,6,8,A级轻工业标准

其它

遥控: 开机: R.C. ~ +Vin < 1VDC或开路; 关机 : R.C. ~ +Vin > 4VDC或短路
MTBF: ≥600Khrs MIL-HDBK-217F (25℃)
尺寸: 21.8*9.2*11.1mm或 0.86"*0.36"*0.44" inch (L*W*H)
重量: 4.8g

测试条件与备注5

如未特别说明，所有规格参数均在正常输入、额定负载、25℃ 70%RH 环境温度下进行量测。
纹波和噪声测量方法：使用一条12"双绞线，同时终端要并联0.1uf和47uf的电容，在20MHZ带宽下进行量测。
线性调整率测量方法:在额定负载下从低电压到高电压。
负载调整率测量方法:从额定负载的10%~100%。
请确保转换器在短路或者过载的情况下工作不超过30秒。

典型应用

■ 典型应用

工业自动化 — 传感器供电、小型控制器、数据采集模块。
仪器仪表 — 便携式测试设备、测量仪器、显示面板。
通信设备 — 局域网设备、无线模块、物联网终端。
嵌入式系统 — 微控制器、单片机、低功耗处理器供电。
智能家居 — 智能门锁、环境监测器、小型家电控制板。
