首页产品中心MEAN WELL SP SERIES系列SP-100-12

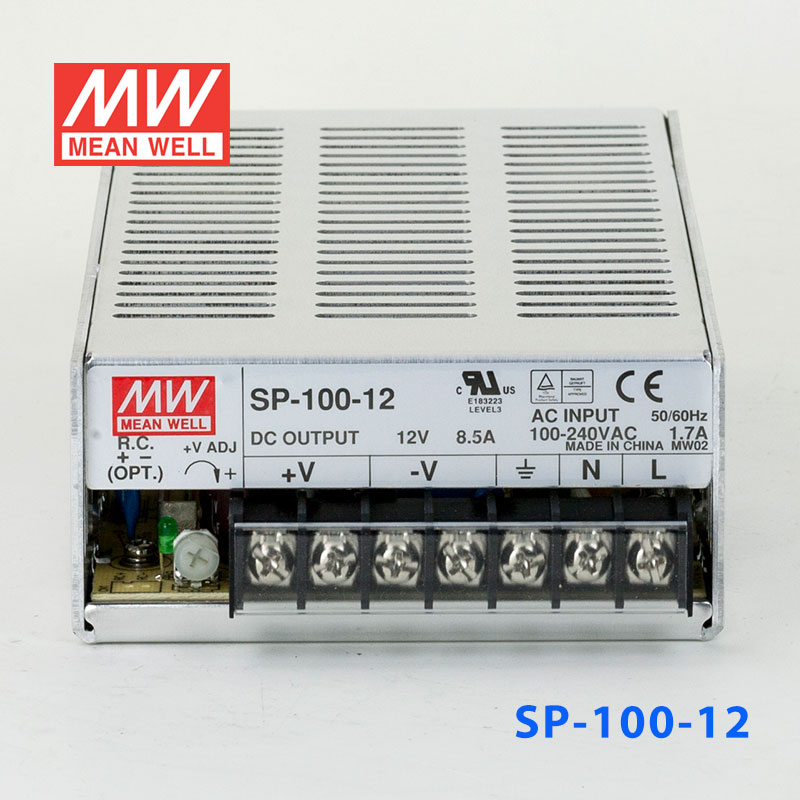

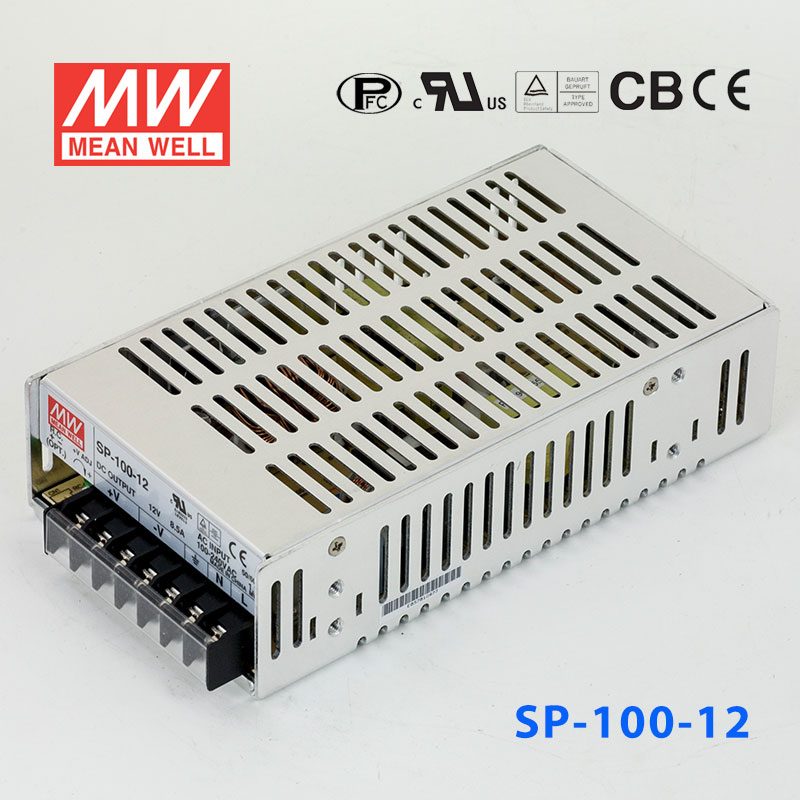

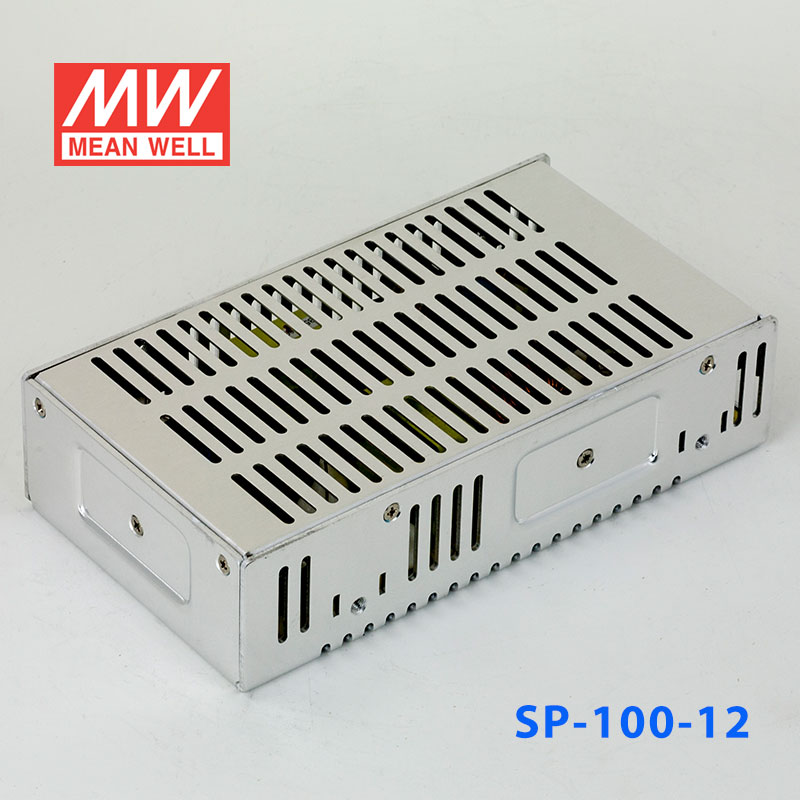

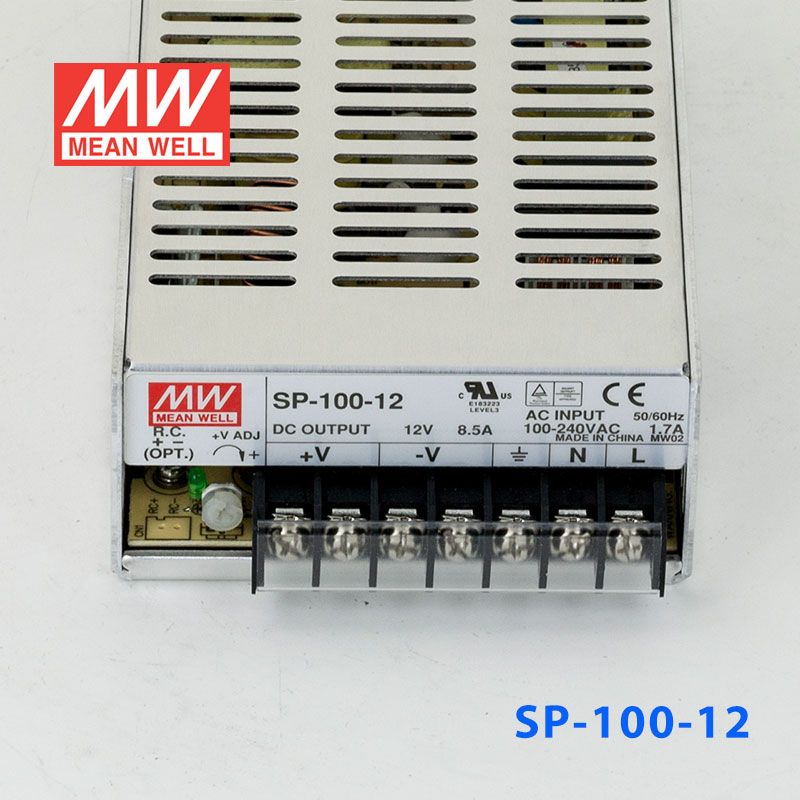

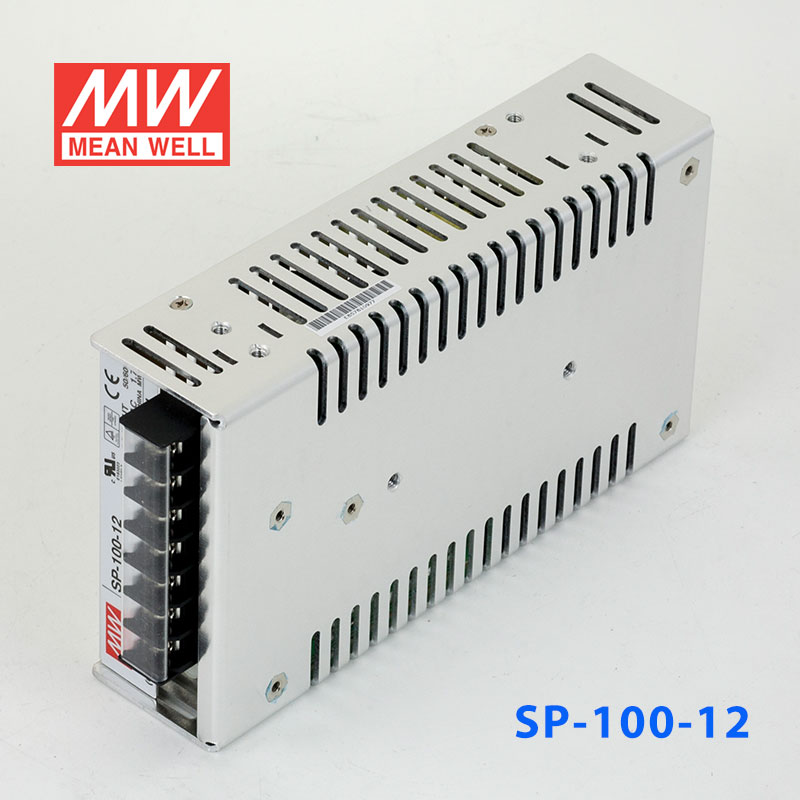

SP-100-12 产品图 1
明纬 MEAN WELL · MEAN WELL SP SERIES 系列
明纬官方正品MEAN WELL SP SERIES 系列3 年保修

SP-100-12 · 12V 单路输出带PFC功能 开关电源

Mean Well · Enclosed Switching Power Supply · 102W 12

输出电压
12 V DC
额定功率
102 W
输出电流
8.5 A
¥286.00含 13% 增值税
暂时缺货 · 上海仓 0 件可下单预订,我们会与您确认货期
缺货
预订
数量
关于 SP-100-12,直接问工程师已带入当前型号,无需重复说明。
批量报价

也可在官方旗舰店购买
淘淘宝JD京东天猫
下载规格书·
明纬原厂授权分销商BSMICBCCCCEEAC可开 13% 增值税专票
满购包邮正品授权含 13% 增值税发票工程师选型支持
产品概述规格参数技术图纸典型应用资料下载相关产品

产品概述

SP-100-12 为该系列 12V 输出型号:额定电流 8.5A,额定功率 102W,典型效率 82.5%。

产品特点

  • 国际通用全范围交流输入
  • 内置主动式PFC功能,PF>0.93
  • 保护种类:短路/过负载/过电压
  • 具有恒流限制回路
  • 遥控开/关(可选择)
  • LED电源指示灯
  • 100%满载老化
  • 开关工作频率:PFC:67KHZ,PWM:134KHZ
  • 3年质保

规格参数

SP-100-12·参数摘自官方规格书(2021-09-15 版)下载规格书 PDF

输出

直流电压
12V
额定电流
8.5A
电流范围
0 ~ 8.5A
额定功率
102W
纹波与噪声(最大)注2
100mVp-p
电压调整范围
11.4 ~ 13.2V
电压精度注3
±2.0%
线性调整率
±0.5%
负载调整率
±0.5%
启动、上升时间
600ms, 30ms(满载时)
保持时间(Typ.)
20ms(满载时)

输入

电压范围
85 ~ 264VAC或120 ~ 370VDC
频率范围
47 ~ 63Hz
功率因素(Typ.)
PF>0.93/230VAC PF>0.97/115VAC(满载时)
效率(Typ.)
82.5%
交流电流(Typ.)
1.7A/115VAC 0.8A/230VAC
浪涌电流(Typ.)
冷启动:35A/230VAC
漏电流
<2mA / 240VAC

保护

过负载
额定输出功率的105%~150% 保护模式:恒电流限制,负载异常条件移除后可自动恢复
过电压
13.2 ~ 16.2V 保护模式:关闭输出电压,重启后恢复

功能

遥控(可选)
CN1:4 ~ 10VDC 电源启动, <0 ~ 0.8VDC 电源关机

环境

工作温度
-10~+60℃ (请参考"减额曲线")
工作湿度
20 ~ 90% RH,无冷凝
储存温度、湿度
-20 ~ +85℃, 10 ~ 95% RH
温度系数
±0.05%/℃ (0 ~ 50℃)
耐振动
10 ~ 500Hz, 2G 10分钟/周期, X、Y、Z轴各60分钟

安规和电磁兼容

安全规范
UL60950-1认证通过
耐压
I/P-O/P:3KVAC I/P-FG:2KVAC O/P-FG:0.5KVAC
绝缘阻抗
I/P-O/P, I/P-FG, O/P-FG:100M Ohms / 500VDC / 25℃/ 70% RH
电磁兼容发射注4
符合EN55032 (CISPR32) Class B, EN61000-3-2,-3
电磁兼容抗扰度注4
符合EN61000-4-2,3,4,5,6,8,11; ENV50204, EN55024, A级轻工业标准

其它

MTBF
≥211.3K hrs. MIL-HDBK-217F (25℃)
尺寸
179*99*45mm (L*W*H)
包装
0.66Kg; 20pcs/14.3Kg/1.17CUFT
测试条件与备注4
  1. 如未特别说明,所有规格参数均在输入为230VAC、额定负载、25℃环境温度下进行量测。
  2. 纹波和噪声测量方法:使用一条12"双绞线,同时终端要并联0.1uf和47uf的电容,在20MHZ带宽下进行量测。
  3. 精度:包含设定误差、线性调整率和负载调整率。
  4. 电源被视为系统内元件的一部分,需结合终端设备进行电磁兼容相关确认。 EMC测试方法的指引,请参照明纬公司网站http://www.meanwell.cc上的“EMI测试声明书”。

技术图纸

SP-100-12 机构尺寸
机构尺寸左右滑动 · 点击查看大图
SP-100-12 方框图
方框图左右滑动 · 点击查看大图
SP-100-12 减额曲线
减额曲线左右滑动 · 点击查看大图

典型应用

■ 典型应用

  • 工业自动化 — 适用于工厂自动化设备、控制系统、传感器供电。
  • LED显示屏与照明 — 为室内外LED显示屏、广告牌及相关照明系统提供稳定电源。
  • 通信设备 — 可用于基站、路由器、交换机等通信设备的辅助供电。
  • 安防监控 — 适用于CCTV监控系统、门禁系统、报警设备等。
  • 测试测量仪器 — 为各类实验室设备、测试仪器提供可靠电源。

资料下载

规格书1

SP-100-12 规格书PDF下载

您可能感兴趣

SP-75-12 SP-75-12 75W 12V6.3A 单路输出带PFC功能明纬开关电源
SP-75-12

SP-75-12 75W 12V6.3A 单路输出带PFC功能明纬开关电源

■ 产品概述 明纬SP-75-12是一款高性能75.

电压
12
功率
75.6W
BSMICBCCCCE+3
即将售罄
¥247.00
SP-200-12 SP-200-12 200W 12V16.7A 单路输出带PFC功能CCC认证明纬开关电源
SP-200-12

SP-200-12 200W 12V16.7A 单路输出带PFC功能CCC认证明纬开关电源

■ 产品概述 明纬SP-200-12是一款高性能200.

电压
12
功率
200.4W
BSMICBCCCCE+4
无货
¥368.00
SP-320-12 SP-320-12 320W 12V25A 单路输出带PFC功能CCC认证明纬开关电源
SP-320-12

SP-320-12 320W 12V25A 单路输出带PFC功能CCC认证明纬开关电源

■ 产品概述 明纬SP-320-12是一款高性能320W单路输出开关电源,专为工业应用设计。

电压
12
功率
320.4W
BSMICBCCCCE+3
无货
¥455.00

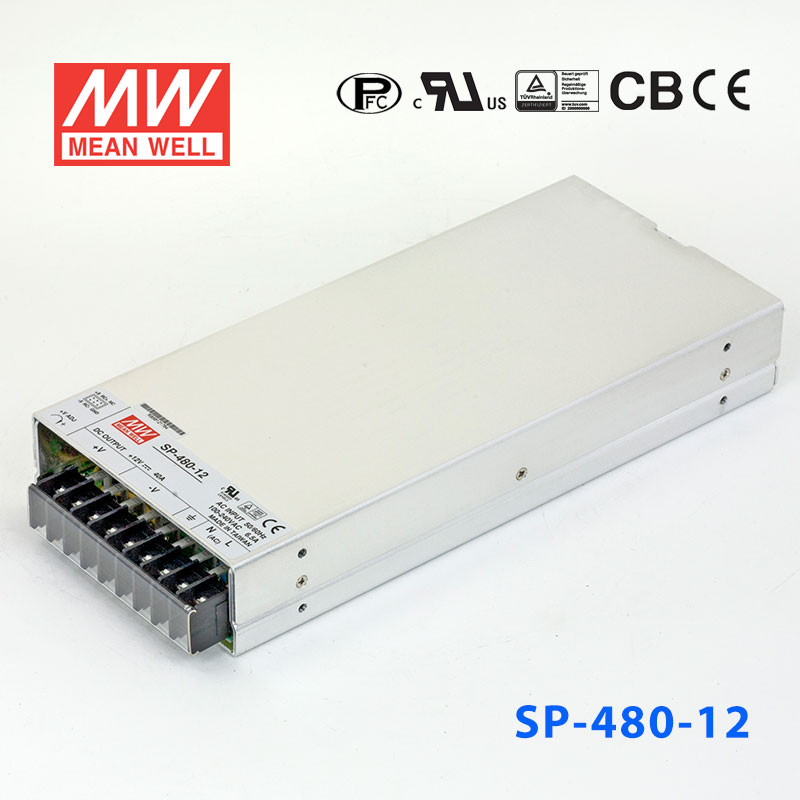

SP-480-12 SP-480-12 480W 12V43A 单路输出带PFC功能明纬开关电源
