首页产品中心SMA SERIES系列SMA01L-09

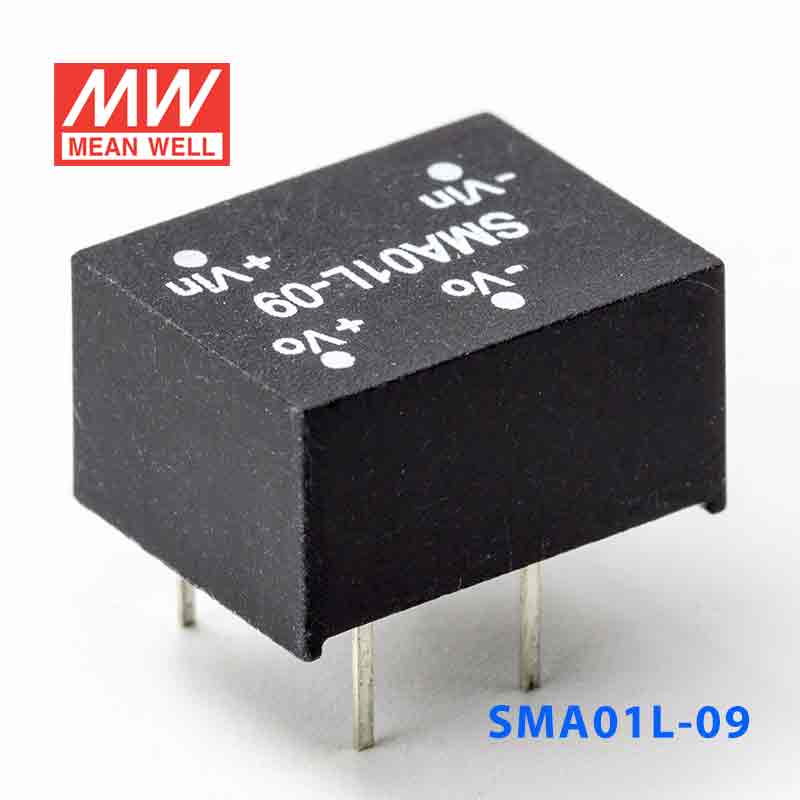

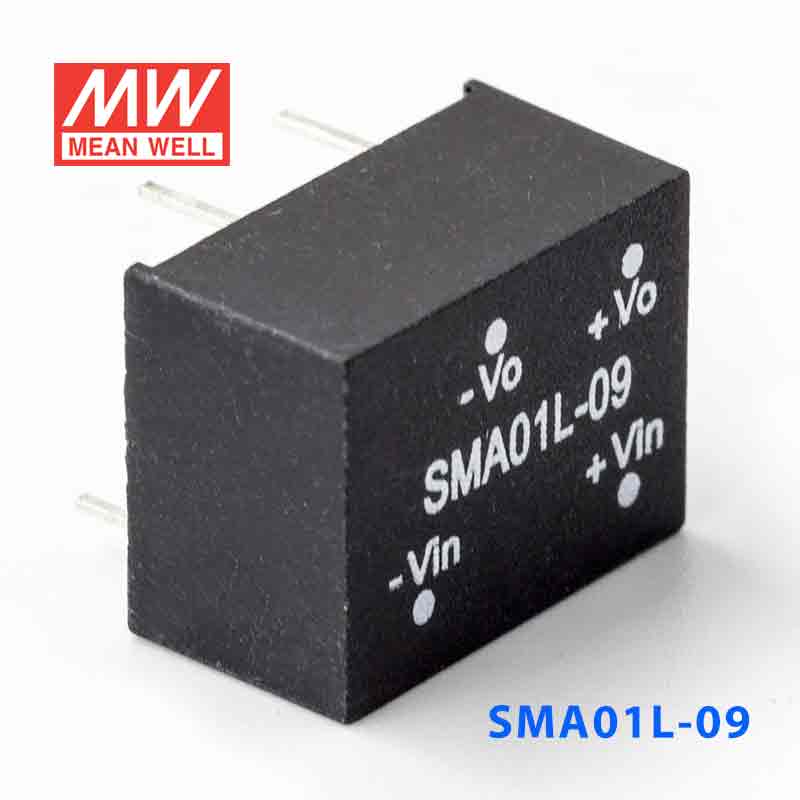

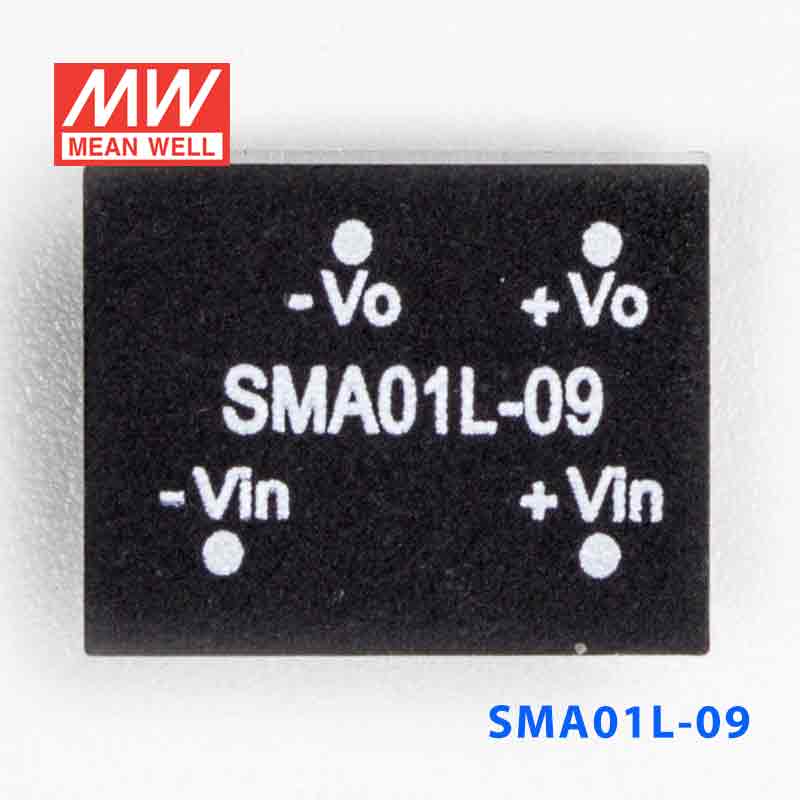

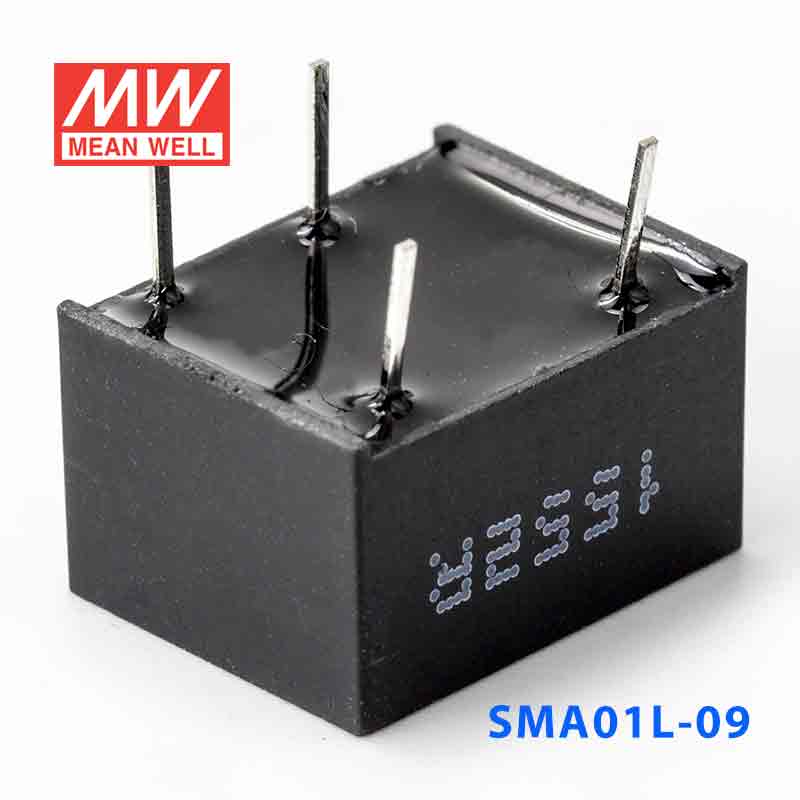

SMA01L-09 产品图 1
明纬 MEAN WELL · SMA SERIES 系列
明纬官方正品SMA SERIES 系列3 年保修

SMA01L-09 · 非稳压单路输出 DC DC转换模块电源

Mean Well · Enclosed Switching Power Supply · 1W 9

输出电压
9 V DC
额定功率
1 W
输出电流
110m A
¥32.00含 13% 增值税
选择型号 — SMA01系列SMA01L-09
SMA01L-051W · 5V · 200MA库存:即将售罄
SMA01L-091W · 9V · 110MA库存:有库存
SMA01L-121W · 12V · 0.084A库存:无货SMA01L-151W · 15V · 0.067A库存:有库存SMA01M-051W · 5V · 200MA库存:无货SMA01M-091W · 9V · 110MA库存:无货SMA01M-121W · 12V · 0.084A库存:即将售罄SMA01M-151W · 15V · 0.067A库存:有库存SMA01N-051W · 5V · 200MA库存:无货SMA01N-091W · 9V · 110MA库存:有库存SMA01N-121W · 12V · 0.084A库存:有库存SMA01N-151W · 15V · 0.067A库存:有库存

现货即将售罄无货

现货 · 上海仓 10 件下单后当天备货,工作日 16:00 前付款当日发出
1–3 天
发货
数量
关于 SMA01L-09,直接问工程师已带入当前型号,无需重复说明。
批量报价

也可在官方旗舰店购买
淘淘宝JD京东天猫
下载规格书·
明纬原厂授权分销商CEEMCFCC可开 13% 增值税专票
满购包邮正品授权含 13% 增值税发票工程师选型支持
产品概述规格参数典型应用资料下载相关产品

产品概述

SMA01L-09 为该系列型号:额定功率 1W,典型效率 77%。

产品特点

  • 1500VDC输入/输出隔离
  • 3000VDC输入/输出隔离(可选)
  • 工作温度范围-40 ~ +85℃,无降额
  • 内部SMD技术
  • 内建EMI滤波电路
  • 自然冷却
  • 绝缘的塑胶外壳
  • 双列封装
  • 工业标准引脚排列
  • 100%满载老化
  • 低成本,高可靠性
  • 2年质保

规格参数

SMA01L-09·参数摘自官方规格书(2009-10-12 版)下载规格书 PDF

选择指南

直流输出电压
9V
输入电流范围
0 ~ 110mA
效率
77%

输出

额定功率
1W
纹波与噪声 (最大)注2
100mVp-p
线性调整率注3
±1.2%(1%输入变化)
负载调整率注4
±8.0%
充电电压精度
±2.0%
开关工作频率
100KHz

输入

电压范围
4.5 ~ 5.5V
正常电压
5V
直流电流 满载
265mA
直流电流 空载
32mA
保护(推荐使用保险丝)
500mA
滤波
电容型滤波

保护

过负载
瞬间的 保护模式:短路时间超过1秒时务必切断输入电源
短路
瞬间的 保护模式:短路时间超过1秒时务必切断输入电源

环境

工作温度
-40~+90℃ (请参考负载减额曲线)
工作湿度
20 ~ 90% RH,无冷凝
储存温度、湿度
-55 ~ +125℃, 10 ~ 95% RH
温度系数
±0.05% /℃ (0~50℃)
耐振动
10 ~ 500Hz, 2G 10分钟/周期, X、Y、Z轴各60分钟

安规和电磁兼容

耐压
I/P-O/P :1.5KVDC
绝缘阻抗
I/P-O/P:100M Ohms / 500VDC / 25℃ / 70% RH
绝缘容抗
最大80pF
电磁干扰
符合EN55022 Class B, FCC part 15 Class B
电磁耐受
符合EN61000-4-2,3,4,5,6,8,A级轻工业标准

其它

MTBF
≥700Khrs MIL-HDBK-217F (25℃)
尺寸(L*W*H)
12.7*10.16*7.1mm或0.50"*0.40"*0.28" inch(5V,12V); 12.7*10.16*7.62mm或0.50"*0.40"*0.30"(24V)
重量
1.7g
测试条件与备注4
  1. 如未特别说明,所有规格参数均在正常输入、额定负载、25℃ 70%RH 环境温度下进行量测。
  2. 纹波和噪声测量方法:使用一条12"双绞线,同时终端要并联0.1uf和47uf的电容,在20MHZ带宽下进行量测。
  3. 线性调整率测量方法:在额定负载下从低电压到高电压。
  4. 负载调整率测量方法:从额定负载的20%~100%。

典型应用

■ 典型应用

  • 工业自动化 — 传感器供电、PLC模块、数据采集系统。
  • 仪器仪表 — 便携式测试设备、实验室仪器、测量装置。
  • 通信设备 — 局域网设备、无线模块、网络接口。
  • 医疗电子 — 诊断设备、监护仪辅助电源(非生命支持)。
  • 分布式电源系统 — 板载电源转换、局部供电单元。

资料下载

规格书1

SMA01L-09 规格书PDF下载

认证证书1

SMA-2CDMA-2CSMU-01认证证书SMA-2CDMA-2CSMU-01 · 点击下载 ↓PDF下载

测试报告1

测试报告SMA01L-05-RPTPDF下载

您可能感兴趣

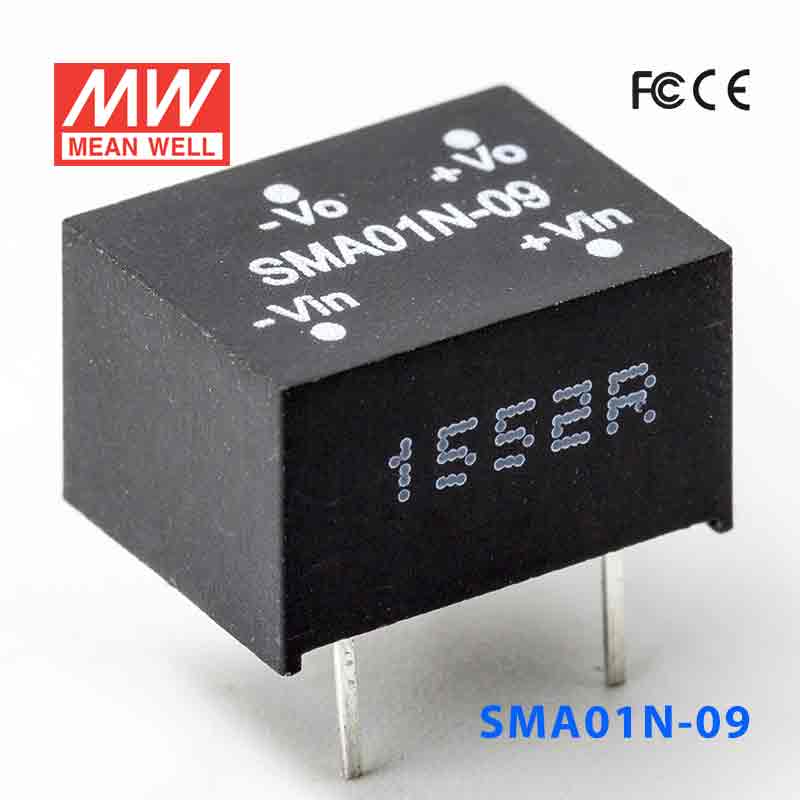

SMA01N-09 SMA01N-09 1W 24V-9V 非稳压单路输出明纬DC-DC转换模块电源
