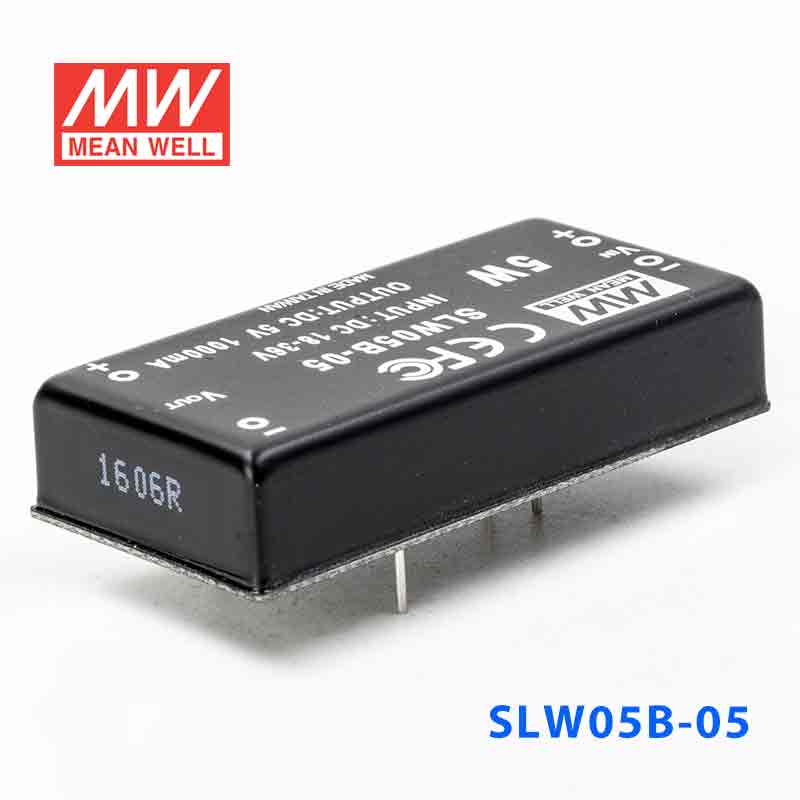

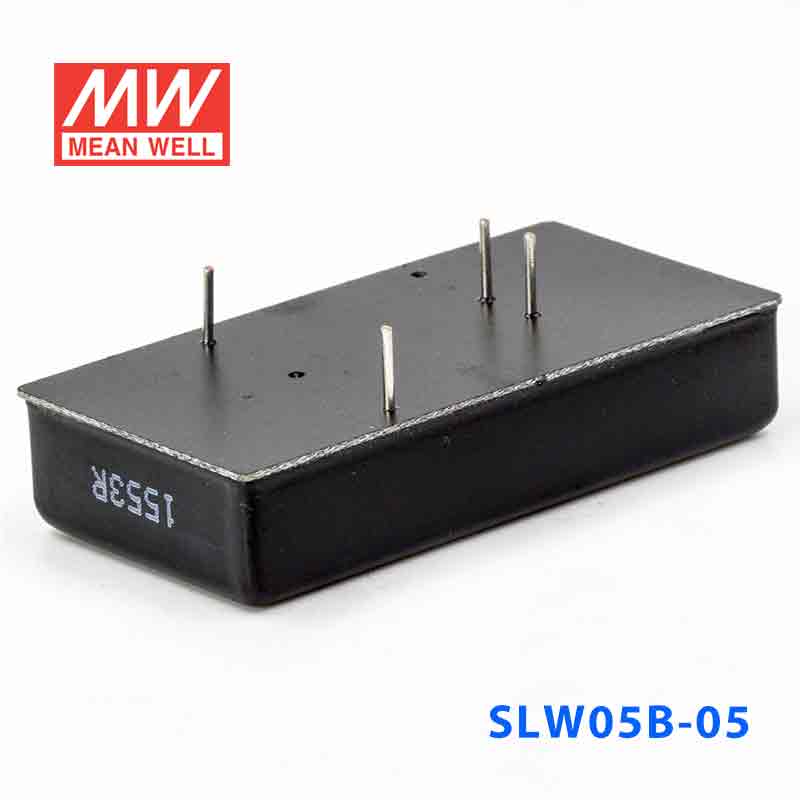

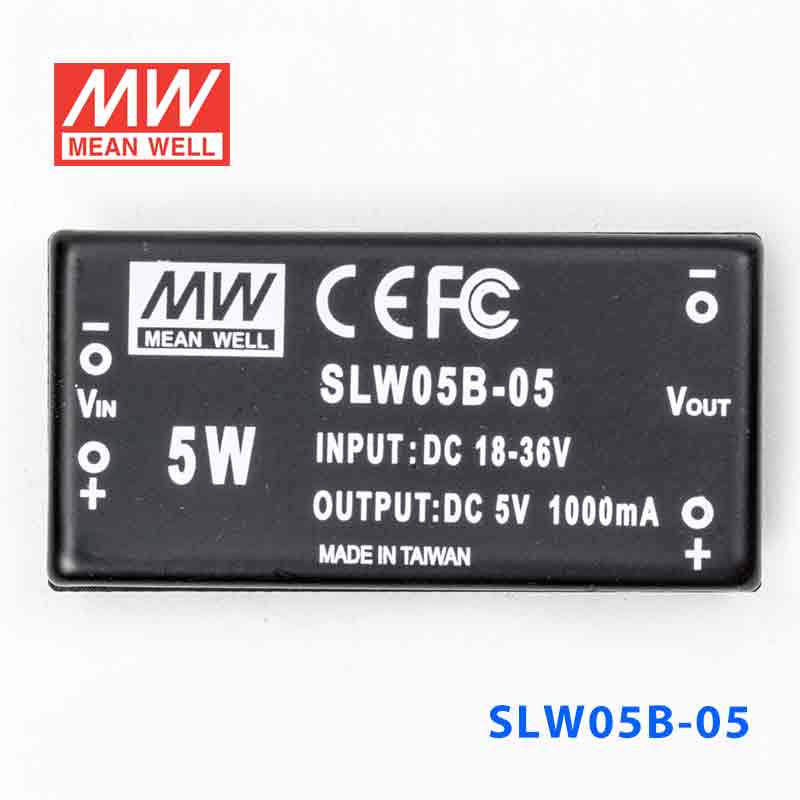

SLW05B-05 · 18~ 入稳压单路输出 DC DC转换模块电源

Mean Well · Enclosed Switching Power Supply · 5W 5

输出电压: 5 V DC
额定功率: 5 W
输出电流: 1000m A

¥95.00含 13% 增值税

选择型号 — SLW05系列SLW05B-05

SLW05A-055W · 5V · 1000MA SLW05A-095W · 9V · 556MA SLW05A-125W · 12V · 417MA SLW05A-155W · 15V · 333MA

SLW05B-055W · 5V · 1000MA

SLW05B-095W · 9V · 556MA SLW05B-125W · 12V · 417MA SLW05B-155W · 15V · 333MA SLW05C-055W · 5V · 1000MA SLW05C-095W · 9V · 556MA SLW05C-125W · 12V · 417MA SLW05C-155W · 15V · 333MA

现货即将售罄无货

暂时缺货 · 上海仓 0 件可下单预订，我们会与您确认货期

缺货
预订

数量

关于 SLW05B-05，直接问工程师已带入当前型号，无需重复说明。

批量报价

也可在官方旗舰店购买

淘宝京东天猫

下载规格书·

明纬原厂授权分销商CE EMC FCC可开 13% 增值税专票

满购包邮正品授权含 13% 增值税发票工程师选型支持

产品概述

SLW05B-05 为该系列 5V 输出型号：额定功率 5W，典型效率 77%。

产品特点

2:1宽范围输入
4:1宽范围输入(可选)
1500VDC输入/输出隔离
3000VDC输入/输出隔离(可选)
内建EMI滤波电路
保护种类：短路/过负载
自然冷却
六面金属外壳防护
100%满载老化
低成本，高可靠性
认证：FCC / EAC / CE / UKCA
2年质保

规格参数

SLW05B-05参数摘自官方规格书（2024-08-02 版）下载规格书 PDF

输出

直流电压: 5V
电流范围: 100 ~ 1000mA
额定功率: 5W
纹波与噪声 (最大)^注2: 50mVp-p
线性调整率^注3: ±0.2%
负载调整率^注4: ±0.5%
电压精度: ±2.0%
开关工作频率: 最小50KHz

输入

电压范围: A: 9 ~ 18VDC B: 18 ~ 36VDC C: 36 ~ 72VDC
效率(Typ.): 77%
直流电流满载: A: 556mA B: 270mA C: 135mA
直流电流空载: A: 33mA B: 16mA C: 10mA
滤波: π 型滤波网络
保护: 使用保险丝

保护

过负载^注5: 额定输出功率的160 ~ 250% 保护模式:打嗝模式,异常条件移除后可自动恢复
短路^注5: 全系列配有短路保护保护模式:打嗝模式,异常条件移除后可自动恢复

环境

工作温度: -25 ~ +71℃ (请参考负载减额曲线)
工作湿度: 20 ~ 90% RH,无冷凝
储存温度、湿度: -25 ~ +105℃, 10 ~ 95% RH
温度系数: ±0.03% /℃ (0 ~ 50℃)
耐振动: 10 ~ 500Hz, 2G 10分钟/周期, X、Y、Z轴各60分钟

安规和电磁兼容

安全规范: EAC TP TC 020/2011 认证通过
耐压: I/P-O/P :1.5KVDC
绝缘阻抗: I/P-O/P:100M Ohms / 500VDC / 25℃ / 70% RH
电磁兼容发射: 符合BS EN/EN55032 Class B, FCC part 15 Class B, EAC TP TC 020
电磁兼容抗扰度: 符合BS EN/EN61000-4-2,3,4,5,6,8, A级轻工业标准, EAC TP TC 020

其它

MTBF: ≥800Khrs MIL-HDBK-217F (25℃)
尺寸: 50.8*25.4*11.27mm or 2"*1"*0.44" inch (L*W*H)
包装: 31.2g ; 10颗/管, 400颗/40管/箱

测试条件与备注5

如未特别说明，所有规格参数均在正常输入、额定负载、25℃ 70%RH 环境温度下进行量测。
纹波和噪声测量方法：使用一条12"双绞线，同时终端要并联0.1uf和47uf的电容，在20MHZ带宽下进行量测。
线性调整率测量方法:在额定负载下从低电压到高电压。
负载调整率测量方法:从额定负载的10%~100%。
在过载和短路的情况下操作不可超过30秒。

典型应用

■ 典型应用

工业自动化 — PLC控制系统、传感器供电、工业仪器仪表。
通信设备 — 网络交换机、路由器、数据采集模块。
医疗设备 — 便携式医疗仪器、诊断设备辅助供电。
智能家居 — 智能控制器、安防监控系统、楼宇自动化。
测试测量 — 实验室电源、测试夹具、电子测量设备。
