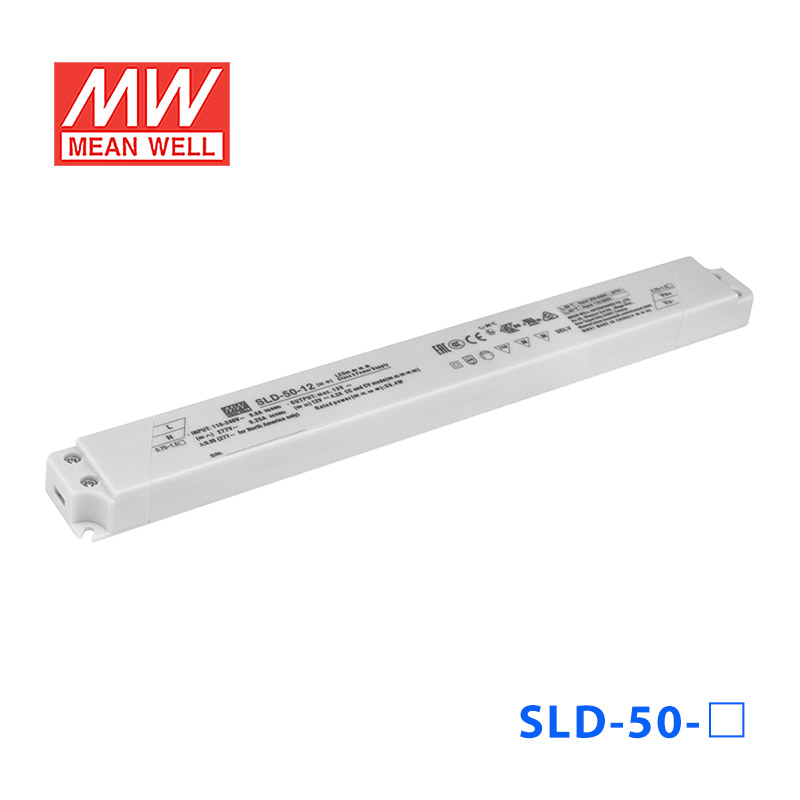

SLD-50-12 · 台湾 12V4.2A 左右长条型恒压LED驱动器

Mean Well · Enclosed Switching Power Supply · 50.4W 12

输出电压: 12 V DC
额定功率: 50.4 W
输出电流: 4.2 A

询价

选择型号 — SLD-50系列SLD-50-12

SLD-50-1250.4W · 12V · 4.2A

SLD-50-2450.4W · 24V · 2.1A SLD-50-5650.4W · 60V · 1.05A

现货无货

现货 · 上海仓 93 件下单后当天备货，工作日 16:00 前付款当日发出

1–3 天
发货

关于 SLD-50-12，直接问工程师已带入当前型号，无需重复说明。

批量报价

也可在官方旗舰店购买

淘宝京东天猫

下载规格书·

明纬原厂授权分销商CB CCC CE EAC ENEC可开 13% 增值税专票

满购包邮正品授权含 13% 增值税发票工程师选型支持

产品概述

SLD-50-12 为该系列型号：额定电流 4.2A，额定功率 50.4W，典型效率 88%。

SLD-50系列是一款50W交流变直流LED电源供应器，以恒压恒流输出设计为特色。此系列工作范围为110~305VAC交流电压，并具有12V到56V不同额定电压机型。因具有最高可达90%之高转换效率，采用无风扇设计，可于自然风冷散热下工作于-20℃~+90℃之机壳温度范围。SLD-50采用轻薄长条形外壳设计，适合灯箱或长条型灯具应用。

产品特点

恒压+恒流输出模式
具有PFC功能，宽输入范围110-305VAC
符合BS EN/EN61347法规
Class 2/Ⅱ电源
超薄长条形外壳设计
空载/待机功耗<0.5W
3年质保

规格参数

SLD-50-12参数摘自官方规格书（2026-02-09 版）下载规格书 PDF

输出

DC电压: 12V
恒流范围^{注2 (12/24V); 备注3 (56V)}: 8.4 ~12V
额定电流: 4.2A
额定功率^{注5 (12/24V); 备注2 (56V)}: 50.4W
纹波和噪声^注3: 150mVp-p
电压精度^注4: ±4.0%
线性调整率: ±0.5%
负载调整率: ±1.5%
启动,上升时间^注6: 500ms, 80ms 115VAC, 230VAC
保持时间: 10ms/230VAC 10ms/115VAC

输入

电压范围^{注5 (12/24V); 备注2 (56V)}: 110 ~ 305VAC 155 ~ 431VDC (请参考"静态特性曲线")
频率范围: 47 ~ 63Hz
功率因数: PF≧0.97/115VAC, PF≧0.95/230VAC, PF≧0.92/277VAC @满载(请参考 "功率因素特性曲线" )
总谐波失真: THD< 10%(@负载≧60%/115VC,230VAC; @负载≧75%/277VAC) (请参考 "总谐波失真特性曲线" )
效率(Typ.): 88%
交流电流: 0.6A / 115VAC 0.3A / 230VAC 0.25A/277VAC
浪涌电流: 冷启动50A(在50% Ipeak下测试twidth=270μs)/230VAC; Per NEMA 410
16A断路器可配置同型号电源供应器之数量: 于230VAC时, 可配置8台 (B型断路器) /16台 (C型断路器)
漏电流: <0.25mA / 277VAC
空载功耗: <0.5W

保护

过电流保护: 95-108% 恒流限制或打嗝模式，负载异常条件移除后可自动恢复
短路保护: 打嗝模式，负载异常条件移除后可自动恢复
过电压保护: 14~17V 关断或锁定输出电压，需重启电源才能恢复
过温度保护: 关断输出电压，需重启电源才能恢复

环境

工作温度: Tcase=-20 ~ +90℃(请参考"输出负载vs温度")
最大外壳温度: Tcase=+90℃
工作湿度: 20 ~ 95% RH,无冷凝
储存温度、湿度: -40 ~ +80℃
温度系数: ±0.03%/℃ (0 ~ 50℃)
耐振动: 10 ~ 500Hz,2G 12分钟/周期, X、Y、Z轴各72分钟

安规和电磁兼容

安全规范: Ul8750, CSA C22.2 No. 250.13-12; ENEC BS EN/EN61347-1, BS EN/EN61347-2-13 independent, BS EN/EN62384; EAC TP TC 004,GB/T19510.1,GB/T19510.213,IS15885(Part2/Sec13) ,EN60335-1 认证通过
耐压: I/P-O/P:3.75KVAC
绝缘阻抗: I/P-O/P:100M Ohms / 500VDC / 25℃/ 70% RH
电磁兼容发射: 项目标准测试等级
传导骚扰 Conducted BS EN/EN55015(CISPR15),GB/T 17743, EN IEC 55014-1(CISPR 14-1) -----
辐射骚扰 Radiated BS EN/EN55015(CISPR15),GB/T 17743, EN IEC 55014-1(CISPR 14-1) -----
谐波电流 Harmonic Current BS EN/EN61000-3-2,GB17625.1 Class C @load≥60%
电压闪烁 Voltage Flicker BS EN/EN61000-3-3 -----
电磁兼容抗扰度: EN61547 ,EN IEC 55014-2
项目标准测试等级
静电放电 ESD BS EN/EN61000-4-2 Level 3, 8KV air; Level 2, 4KV contact
射频电磁场辐射 Radiated BS EN/EN61000-4-3 Level 2
电快速瞬变脉冲群 EFT/Burst BS EN/EN61000-4-4 Level 2
浪涌 Surge BS EN/EN61000-4-5 1KV/Line-Line
射频场感应的传导骚扰 Conducted BS EN/EN61000-4-6 Level 2
工频磁场 Magnetic Field BS EN/EN61000-4-8 Level 2
Voltage Dips and Interruptions BS EN/EN61000-4-11 70% residual volatge for 10 periods , 0% residual volatge for 0.5 periods , 40% residual volatge for 10 periods , 70% residual volatge for 25 periods

项目	标准	测试等级
传导骚扰 Conducted	BS EN/EN55015(CISPR15),GB/T 17743, EN IEC 55014-1(CISPR 14-1)	-----
辐射骚扰 Radiated	BS EN/EN55015(CISPR15),GB/T 17743, EN IEC 55014-1(CISPR 14-1)	-----
谐波电流 Harmonic Current	BS EN/EN61000-3-2,GB17625.1	Class C @load≥60%
电压闪烁 Voltage Flicker	BS EN/EN61000-3-3	-----

项目	标准	测试等级
静电放电 ESD	BS EN/EN61000-4-2	Level 3, 8KV air; Level 2, 4KV contact
射频电磁场辐射 Radiated	BS EN/EN61000-4-3	Level 2
电快速瞬变脉冲群 EFT/Burst	BS EN/EN61000-4-4	Level 2
浪涌 Surge	BS EN/EN61000-4-5	1KV/Line-Line
射频场感应的传导骚扰 Conducted	BS EN/EN61000-4-6	Level 2
工频磁场 Magnetic Field	BS EN/EN61000-4-8	Level 2
Voltage Dips and Interruptions	BS EN/EN61000-4-11	70% residual volatge for 10 periods , 0% residual volatge for 0.5 periods , 40% residual volatge for 10 periods , 70% residual volatge for 25 periods

其它

MTBF: 4150.1K hrs min. Telcordia SR-332 (Bellcore) ; 362.8K hrs min. MIL-HDBK-217F (25℃)
尺寸: 280*30*16.8mm (L*W*H)
包装: 0.175Kg;64pcs/ 12.4Kg/0.67CUFT

测试条件与备注20

如未特别说明，所有规格参数均在输入为230VAC、额定电流、25℃环境温度下进行量测。
请参照“LED模块驱动方式 ”。
纹波和噪声测量方法：使用一条12"双绞线，同时终端要并联0.1uf和47uf的电容，在20MHZ带宽下进行量测。
精度：包含设定误差、线性调整率和负载调整率。
低输入电压情况下需减额输出，具体请参照静态特性曲线图。
启动时间是在冷机启动下测得，频繁的开关机可能使启动时间增长。
电源被视为一个元件与终端设备结合使用，因为EMC受整套装置的影响，终端设备制造商需对整套装置重新进行EMC确认。 (在明纬网站https://www.meanwell.com//Upload/PDF/EMI_statement_cn.pdf )
当本系列机型的外壳最高温度点Tc低于75℃，使用工作寿命大于30000小时。
RCM 为自愿申请，非 IC 分类独立式LED电源装置，不适用于住宅安装，建议使用于商业照明/招牌/灯具照明用途。
请参考明纬网站http://www.meanwell.com上的保固声明。
当海拔高度超过2000米(6500英尺)时，无风扇机型环境温度依每3.5℃/1000m比例下降，有风扇机型环境温度依每5℃/1000m比例下降。
如未特别说明，所有规格参数均在输入为230VAC、额定电流、25℃环境温度下进行量测。
低输入电压情况下需减额输出，具体请参照静态特性曲线图。
请参照“LED模块驱动方式 ”。
当本系列机型的外壳最高温度点Tc低于75℃，使用工作寿命大于30000小时。精度：包含设定误差、线性调整率和负载调整率。
启动时间是在冷机启动下测得，频繁的开关机可能使启动时间增长。
电源被视为一个元件与终端设备结合使用，因为EMC受整套装置的影响，终端设备制造商需对整套装置重新进行EMC确认。 (在明纬网站https://www.meanwell.com//Upload/PDF/EMI_statement_cn.pdf )
请参考明纬网站http://www.meanwell.com上的保固声明。
当海拔高度超过2000米(6500英尺)时，无风扇机型环境温度依每3.5℃/1000m比例下降，有风扇机型环境温度依每5℃/1000m比例下降。
RCM 为自愿申请，非 IC 分类独立式LED电源装置，不适用于住宅安装，建议使用于商业照明/招牌/灯具照明用途。

技术图纸

SLD-50-12 LED模块驱动方式 — LED模块驱动方式左右滑动 · 点击查看大图

SLD-50-12 输出负载vs温度 — 输出负载vs温度左右滑动 · 点击查看大图

SLD-50-12 总谐波失真特性曲线(THD) — 总谐波失真特性曲线(THD)左右滑动 · 点击查看大图

典型应用

面板照明
LED燈带
装饰照明
办公室照明
广告灯箱或展示照明
间接照明
