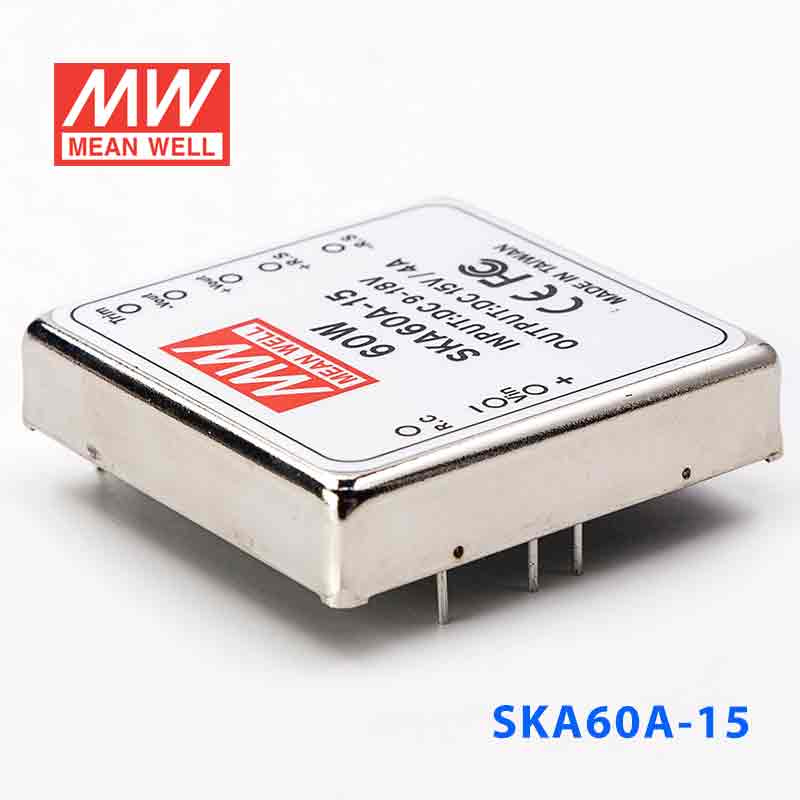

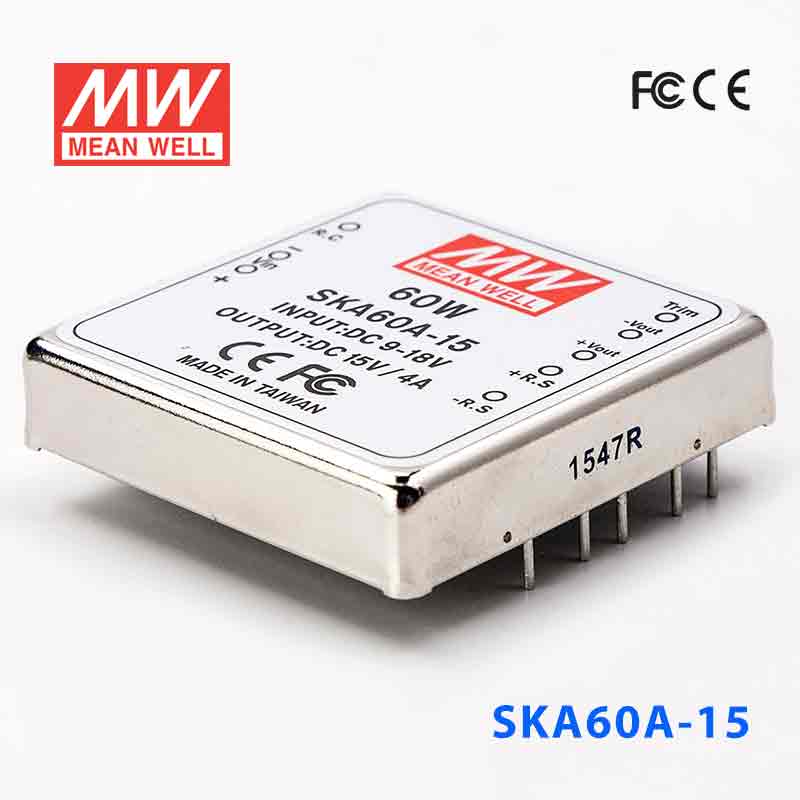

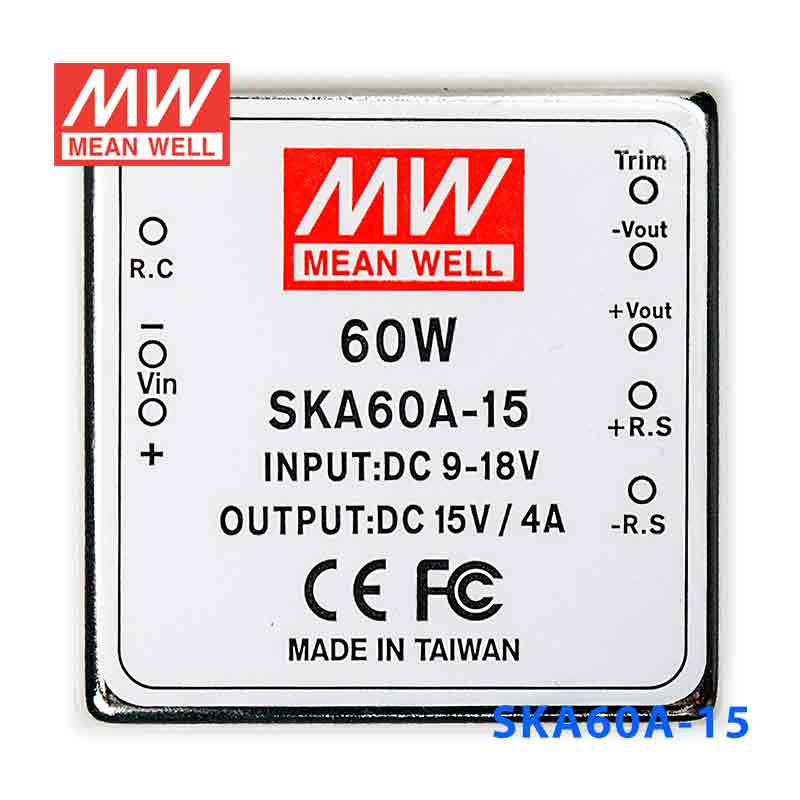

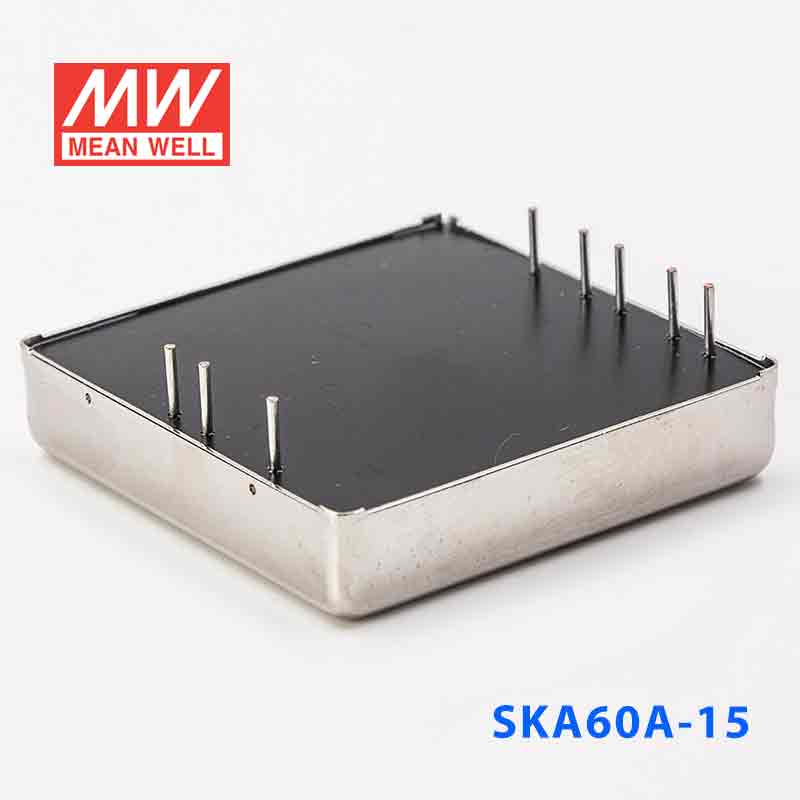

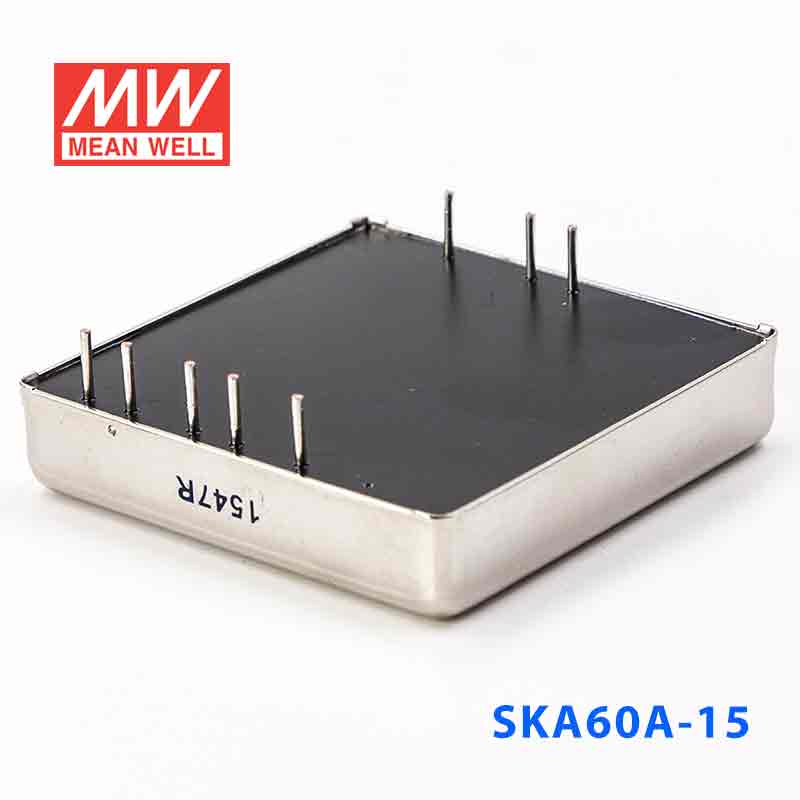

SKA60A-15 · 9~ 入单路稳压输出DC DC转换电源

Mean Well · Enclosed Switching Power Supply · 60W 15

输出电压: 15 V DC
额定功率: 60 W
输出电流: 4 A

¥356.00含 13% 增值税

选择型号 — SKA60系列SKA60A-15

SKA60A-0560W · 5V · 12A SKA60A-1260W · 12V · 5A

SKA60A-1560W · 15V · 4A

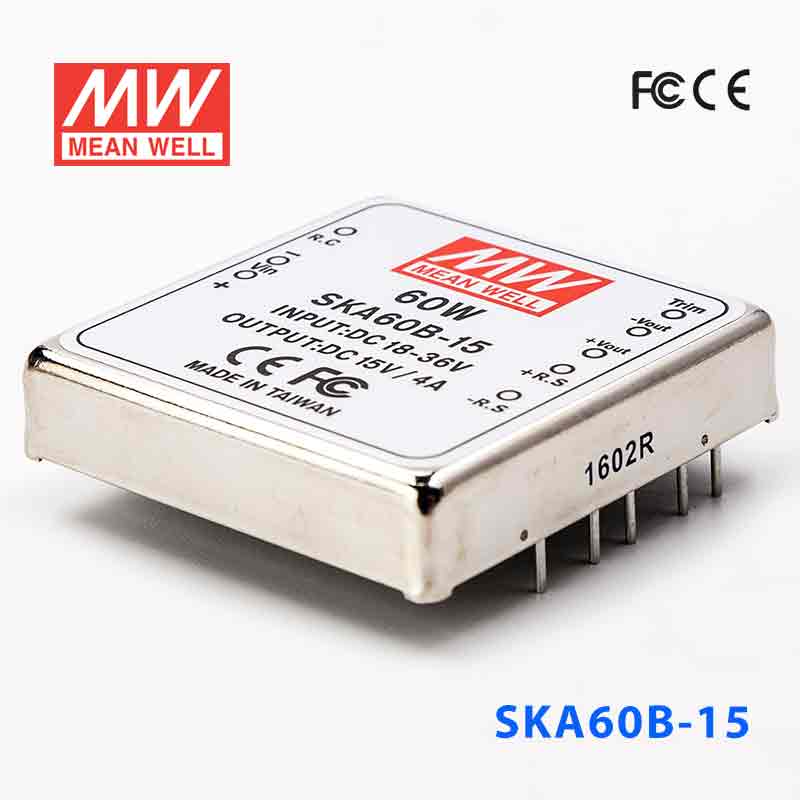

SKA60B-0560W · 5V · 12A SKA60B-1260W · 12V · 5A SKA60B-1560W · 15V · 4A SKA60C-0560W · 5V · 12A SKA60C-1260W · 12V · 5A SKA60C-1560W · 15V · 4A

现货即将售罄无货

暂时缺货 · 上海仓 0 件可下单预订，我们会与您确认货期

缺货
预订

数量

关于 SKA60A-15，直接问工程师已带入当前型号，无需重复说明。

批量报价

也可在官方旗舰店购买

淘宝京东天猫

下载规格书·

明纬原厂授权分销商CE EMC FCC可开 13% 增值税专票

满购包邮正品授权含 13% 增值税发票工程师选型支持

产品概述

SKA60A-15 为该系列 15V 输出型号：额定功率 60W，典型效率 92%。

产品特点

2"x2"小巧外型
2:1宽范围输入
效率可高达93%
1500VDC输入/输出隔离
遥控开/关
遥感功能
修正输出(±10%)
符合CE / FCC (不包括外部元件)
保护种类：短路/过负载/输入和输出过电压
自然冷却
六面防护金属外壳
100%满载老化
低成本，高信赖度
输出3.3V可选
2年质保

规格参数

SKA60A-15参数摘自官方规格书（2012-07-18 版）下载规格书 PDF

输出

直流电压: 15V
电流范围: 0.4 ~ 4A
额定功率: 60W
纹波与噪声(最大)^注2: 100mVp-p
线性调整率^注3: ±0.5%
负载调整率^注4: ±0.5%
电压精度: ±2.0%
开关工作频率: 最小250KHz
外部电容负载(最大): 100uF
外部修正调整范围: ±10%

输入

电压范围: A: 9 ~ 18VDC B: 18 ~ 36VDC C: 36 ~ 72VDC
效率(Typ.): 92%
直流电流满载: 5400mA
直流电流空载: 160mA
滤波: π 网络
遥控: 电源启动: R.C ~-Vin > 2.5VDC 或开路, 电源关闭： R.C~ -Vin <0.5VDC或短路
保护: 推荐使用保险丝

保护

过负载: 额定输出功率的110 ~ 160% 保护模式:打嗝模式，异常条件移除后可自动恢复
短路: 所有输出设备短路保护模式:打嗝模式，异常条件移除后可自动恢复
过电压输入(Typ.): A: >20 ~ 25VDC B: >40 ~ 50VDC C: >80 ~ 100VDC输入电压，保护模式:关断输出电压，异常条件移除后可自动恢复
过电压输出(Typ.): 5Vo : 7V ~ 8.95V ; 12Vo : 15V ~ 19.2V ; 15Vo : 18V ~ 23.3V 保护模式: 二极管钳位

环境

工作温度: -40～+70℃(请参考"减额曲线")
机壳温度: 最高+100℃
工作湿度: 20 ~ 90% RH,无冷凝
储存温度、湿度: -55 ~ +105℃, 10 ~ 95% RH
温度系数: ±0.03% /℃ (0～50℃)
耐振动: 10 ~ 500Hz, 2G 10分钟/周期, X、Y、Z轴各60分钟

安规和电磁兼容

耐压: I/P-O/P :1.5KVDC
绝缘阻抗: I/P-O/P:100M Ohms / 500VDC / 25℃ / 70% RH
电磁兼容发射: 符合EN55022 Class A, FCC part 15 Class A(不包括外部元件)
电磁兼容抗扰度: 符合EN61000-4-2,3,4,5,6,8, A级轻工业标准

其它

尺寸: 50.8*50.8*11.0 mm or 2"*2"*0.43" inch (L*W*H)
重量: 67g

测试条件与备注5

如未特别说明，所有规格参数均在正常输入、额定负载、25℃ 70%RH 环境温度下进行量测。
纹波和噪声测量方法：使用一条12"双绞线，同时终端要并联0.1uf和47uf的电容，在20MHZ带宽下进行量测。
线性调整率测量方法:在额定负载下从低电压到高电压。
负载调整率测量方法:从额定负载的10%~100%。
在过载和短路的情况下操作不要超过30秒。

典型应用

■ 典型应用

工业自动化 — 适用于PLC、HMI、传感器及执行器供电。
通信设备 — 为网络交换机、路由器、基站等提供稳定电源。
仪器仪表 — 驱动测试测量设备、医疗诊断仪器等精密电子设备。
轨道交通 — 适用于车载电子系统、信号控制及乘客信息系统。
安防监控 — 为监控摄像头、门禁系统、报警装置等提供可靠电源。
