明纬 MEAN WELL · SKA SERIES 系列

明纬官方正品SKA SERIES 系列3 年保修

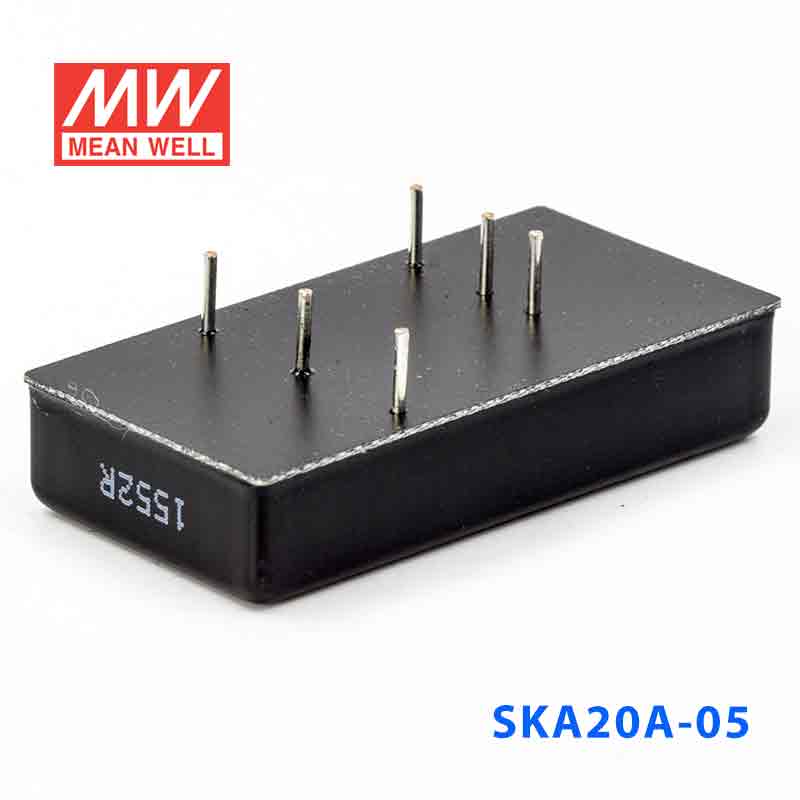

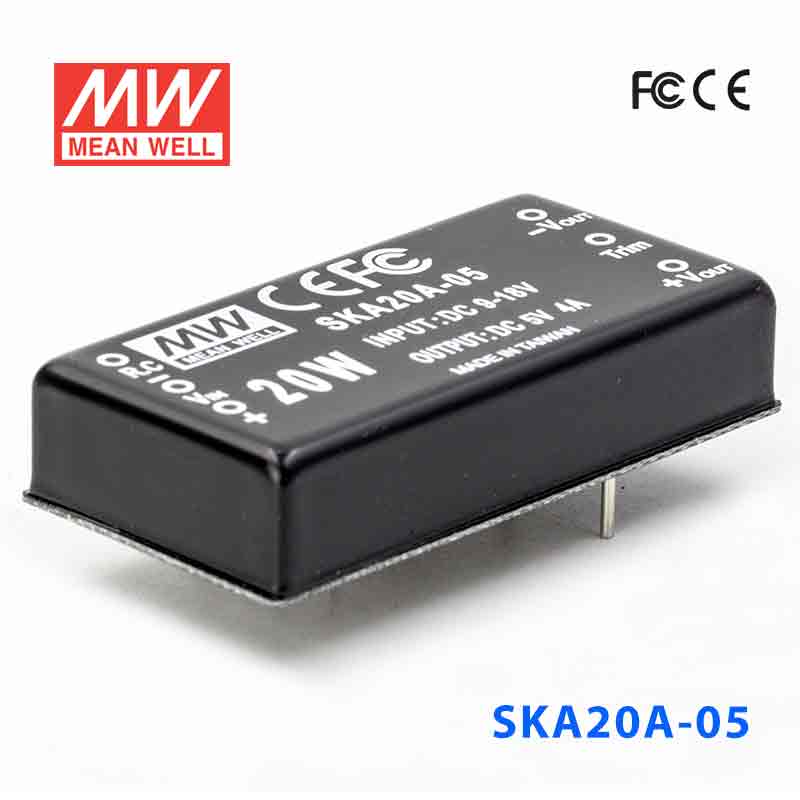

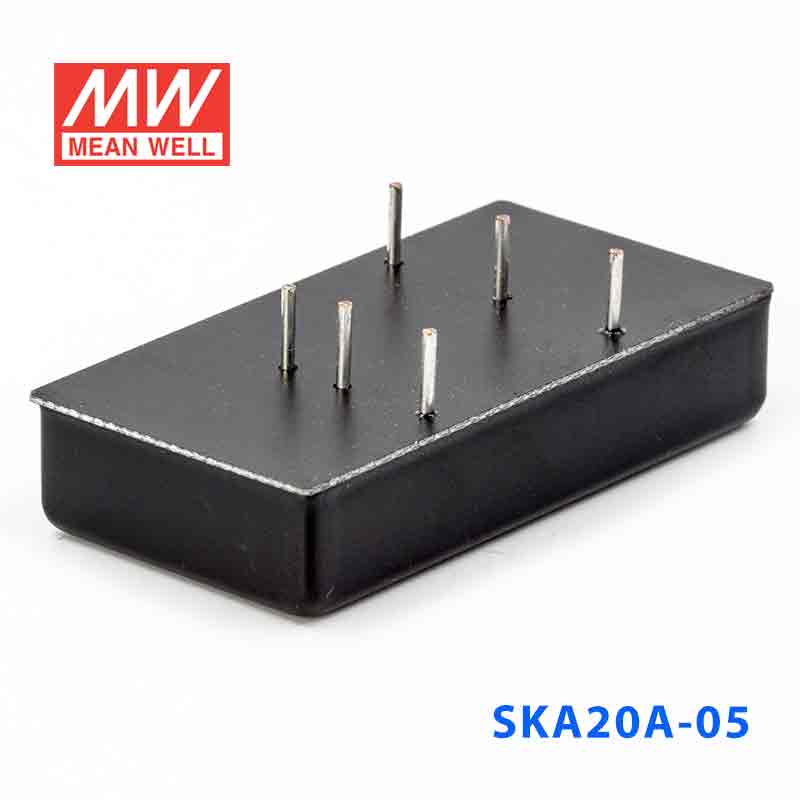

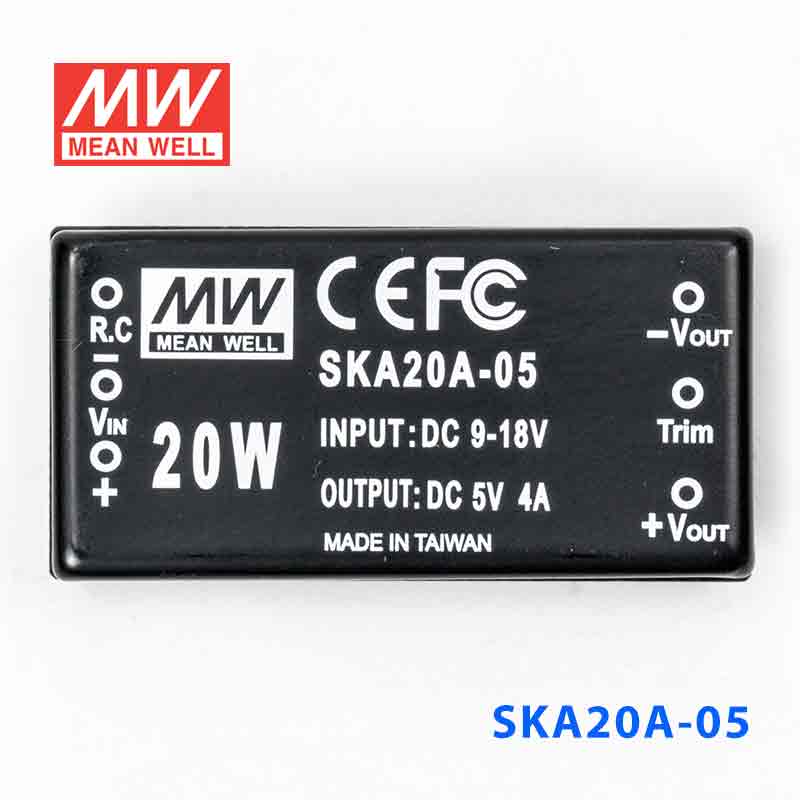

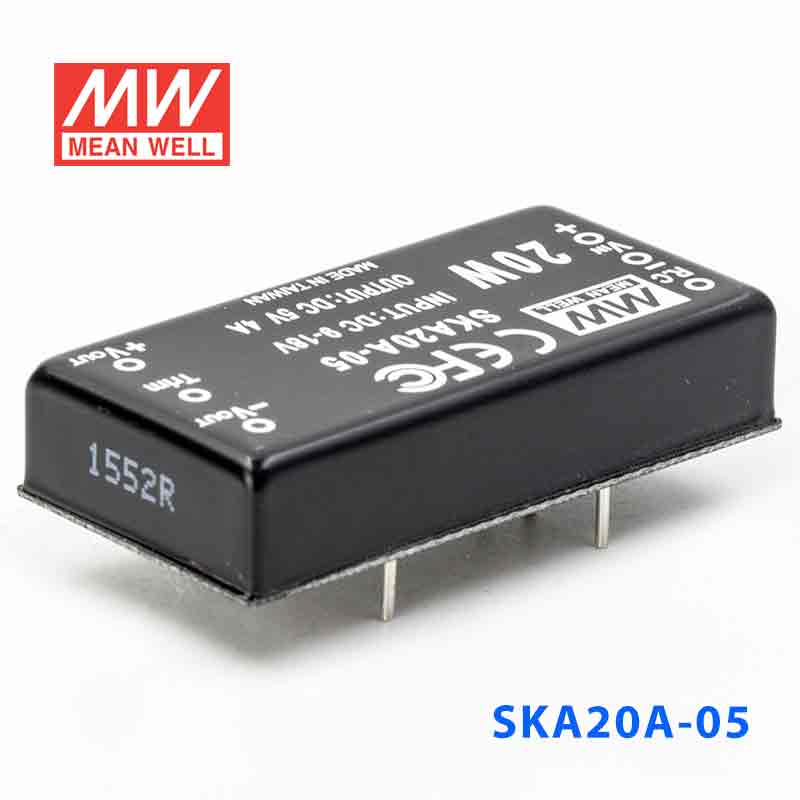

SKA20A-05 · 9~ 入稳压单路输出 DC DC转换模块电源

Mean Well · Enclosed Switching Power Supply · 20W 5

输出电压: 5 V DC
额定功率: 20 W
输出电流: 4 A

¥185.00含 13% 增值税

选择型号 — SKA20系列SKA20A-05

SKA20A-0520W · 5V · 4A

SKA20A-1220W · 12V · 1.66A SKA20A-1520W · 15V · 1.33A SKA20B-0520W · 5V · 4A SKA20B-1220W · 12V · 1.66A SKA20B-1520W · 15V · 1.33A SKA20C-0520W · 5V · 4A SKA20C-1220W · 12V · 1.66A SKA20C-1520W · 15V · 1.33A

现货即将售罄无货

暂时缺货 · 上海仓 0 件可下单预订，我们会与您确认货期

缺货
预订

数量

关于 SKA20A-05，直接问工程师已带入当前型号，无需重复说明。

批量报价

也可在官方旗舰店购买

淘宝京东天猫

下载规格书·

明纬原厂授权分销商CEEMCFCC可开 13% 增值税专票

满购包邮正品授权含 13% 增值税发票工程师选型支持

产品概述

SKA20A-05 为该系列 5V 输出型号：额定功率 20W，典型效率 87.5%。

产品特点

2"×1" 外型
2:1宽范围输入
效率高达89.5%
1500VDC输入/输出隔离
具有遥控开/关功能
输出调压功能
内建EMI滤波电路
保护种类：短路/过负载/过电压(输入和输出)
自然冷却
金属外壳，六面防护
100%满载老化
低成本，高可靠性
认证：FCC / CE
2年质保

规格参数

SKA20A-05参数摘自官方规格书（2012-01-07 版）下载规格书 PDF

输出

直流电压: 5V
电流范围: 400 ~ 4000mA
额定功率: 20W
纹波与噪声(最大)^注2: 50mVp-p
线性调整率^注3: ±0.2%
负载调整率^注4: ±0.5%
电压精度: ±2.0%
开关工作频率: 300KHz typ.
外部电容负载(最大): 1000uF
外部调整范围(Typ.): ±10%

输入

电压范围: A: 9 ~ 18VDC B: 18 ~ 36VDC C: 36 ~ 72VDC
效率(Typ.): 87.5%
直流电流满载: 1910mA
直流电流空载: 80mA
滤波: π 型滤波网络
遥控: 电源开启 : R.C ~ -Vin > 2.5VDC或开路; 电源关断: R.C ~ -Vin < 0.5VDC或短路
保护: 推荐使用保险丝

保护

过电流: 额定输出功率的110 ~ 180% 保护模式:打嗝模式,异常条件移除后可自动恢复
短路: 所有输出设备短路保护模式:打嗝模式,异常条件移除后可自动恢复
过电压输入(Typ.): A: >20 ~ 23VDC B: >40 ~ 43VDC C: >80 ~ 82VDC输入电压
过电压输出: 保护模式:关断输出电压,异常条件移除后可自动恢复

环境

工作温度: -40～+85℃ (请参考"减额曲线")
工作湿度: 20 ~ 90% RH,无冷凝
储存温度、湿度: -55 ~ +125℃, 10 ~ 95% RH
温度系数: ±0.03% /℃ (0～50℃)
耐振动: 10 ~ 500Hz, 2G 10分钟/周期, X、Y、Z轴各60分钟

安规和电磁兼容

耐压: I/P-O/P:1.5KVDC
绝缘阻抗: I/P-O/P:100M Ohms / 500VDC / 25℃ / 70% RH
电磁兼容发射: 符合EN55022 Class A, FCC part 15 Class A
电磁兼容抗扰度: 符合EN61000-4-2,3,4,5,6,8, A级轻工业标准

其它

MTBF: ≥700Khrs MIL-HDBK-217F (25℃)
尺寸: 50.8*25.4*11.2 mm或2"*1"*0.44" inch (L*W*H)
重量: 31.2g

测试条件与备注5

如未特别说明，所有规格参数均在正常输入、额定负载、25℃ 70%RH 环境温度下进行量测。
纹波和噪声测量方法：使用一条12"双绞线，同时终端要并联0.1uf和47uf的电容，在20MHZ带宽下进行量测。
线性调整率测量方法:在额定负载下从低电压到高电压。
负载调整率测量方法:从额定负载的10%~100%。
在过载和短路的情况下操作不可超过30秒。

典型应用

■ 典型应用

工业自动化 — 传感器供电、PLC控制系统、HMI人机界面
通信设备 — 网络交换机、无线基站、数据传输模块
仪器仪表 — 工业测试设备、实验室仪器、医疗诊断设备
嵌入式系统 — 单片机供电、微控制器应用、小型计算单元
LED显示屏 — 小型LED显示模块、广告牌驱动电源
