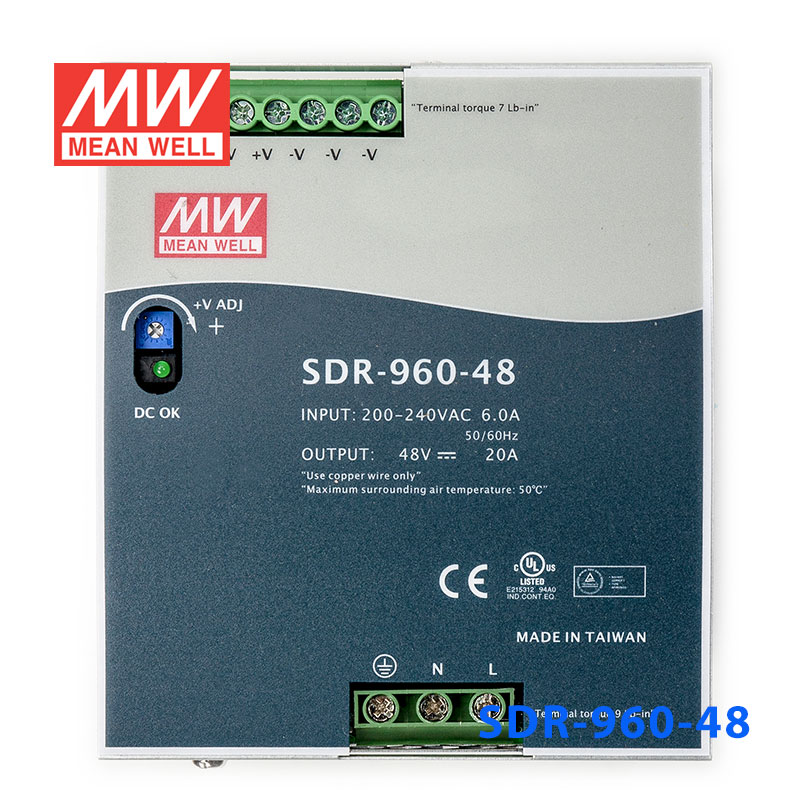

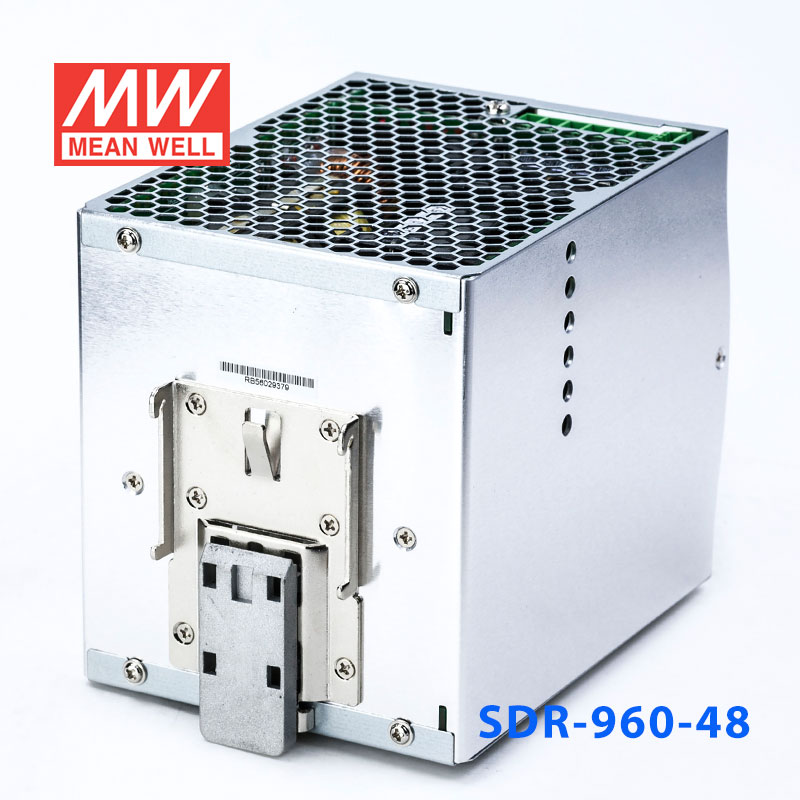

SDR-960-48 · 48V 高效率高功率因素单路输出DIN导轨安装开关电源

Mean Well · Enclosed Switching Power Supply · 960W 48

输出电压: 48 V DC
额定功率: 960 W
输出电流: 20 A

¥1906.00含 13% 增值税

选择型号 — SDR-960系列SDR-960-48

SDR-960-24960W · 24V · 40A

SDR-960-48960W · 48V · 20A

现货

现货 · 上海仓 497 件下单后当天备货，工作日 16:00 前付款当日发出

1–3 天
发货

数量

关于 SDR-960-48，直接问工程师已带入当前型号，无需重复说明。

批量报价

也可在官方旗舰店购买

淘宝京东天猫

下载规格书·

明纬原厂授权分销商BSMI CB CE EAC TÜV可开 13% 增值税专票

满购包邮正品授权含 13% 增值税发票工程师选型支持

产品概述

SDR-960-48 为该系列 48V 输出型号：额定电流 20A，额定功率 960W，典型效率 94%。

产品特点

180~264VAC交流输入
峰值负载能力高达130%
宽度仅110mm
具有主动式PFC功能，符合BS EN/EN61000-3-2
效率高达94%，低损耗
保护种类：短路/过负载/过电压/过温度
自然风冷
内置恒电流限制电路

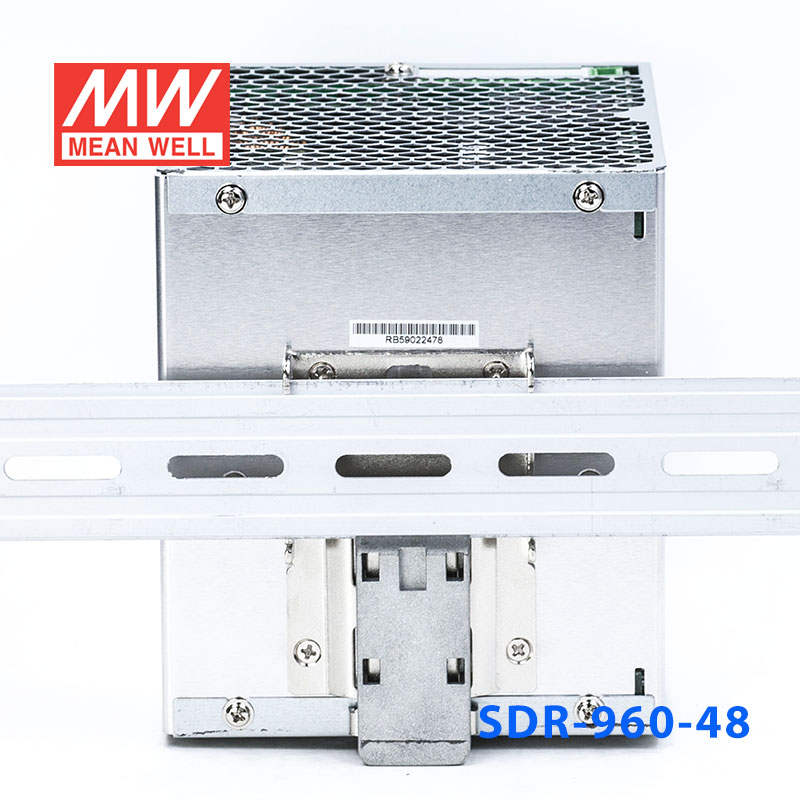

安装轨道：TS-35/7.5或TS-35/15
UL508(工业控制设备)认证
BS EN/EN61000-6-2(BS EN/EN50082-2)工业耐受等级
并联功能，高达3840W(3+1)
内建DC OK继电器触点
100%满载老化
3年质保

规格参数

SDR-960-48参数摘自官方规格书（2025-02-17 版）下载规格书 PDF

输出

直流电压: 48V
额定电流: 20A
电流范围: 0 ~ 20A
额定功率: 960W
峰值电流: 26A
峰值功率^注6: 1248W (3秒)
纹波与噪声(最大)^注2: 250mVp-p
电压调整范围: 48 ~ 55V
电压精度^注3: ±1.0%
线性调整率: ±0.5%
负载调整率: ±1.0%
启动、上升时间: 1000ms, 100ms/230VAC(满载时)
保持时间(Typ.): 14ms / 230VAC(满载时)

输入

电压范围^注7: 180 ~ 264VAC 254 ~ 370VDC
频率范围: 47 ~ 63Hz
功率因子(Typ.): PF≧0.95/230VAC (满载时)
效率(Typ.): 94%
交流电流(Typ.): 6A/230VAC
浪涌电流(Typ.): 冷启动50A/230VAC
漏电流: <3.5mA / 240VAC

保护

过负载: 额定输出的105 ~ 130%内正常工作超过3秒，然后关断输出电压，峰值负载移除后30秒内自动恢复保护模式 : 额定输出的130 ~ 150%内恒流限制,3 秒后关闭输出电压,重启恢复
过电压: 56 ~ 65V 保护模式:关闭输出电压,自动恢复或重启恢复
过温度: 90℃±5℃(TSW) 检测功率开关的散热器保护模式:关闭输出电压,当温度下降后可自动恢复

功能

DC OK继电器触点最大值: 60Vdc/0.3A, 30Vdc/1A, 30Vac/0.5A阻性负载
并联功能: 请参考功能说明

环境

工作温度^注5: -30 ~ +70℃(请参考"减额曲线")
工作湿度: 20 ~ 95% RH,无冷凝
储存温度、湿度: -40 ~ +85℃, 10 ~ 95% RH
温度系数: ±0.03%/℃ (0 ~ 50℃)
耐振动: 零件:10 ~ 500Hz, 2G 10分钟/周期, X、Y、Z轴各60分钟;安装:符合IEC60068-2-6

安规和电磁兼容

安全规范: UL508,TUV BS EN/EN62368-1, BSMI CNS15598-1, AS/NZS62368.1, EAC TP TC 004认证通过;(满足BS EN/EN60204-1)
耐压: I/P-O/P:3KVAC I/P-FG:2KVAC O/P-FG:0.5KVAC O/P-DC OK:0.5KVAC
绝缘阻抗: I/P-O/P, I/P-FG, O/P-FG:>100M Ohms/500VDC/ 25℃/ 70% RH
电磁兼容发射: 符合BS EN/EN55032 (CISPR32), BS EN/EN61204-3 Conduction class B, Radiation class A, BS EN/EN61000-3-2,-3, EAC TP TC 020, KC KSC 9832, BSMI CNS15936
电磁兼容抗扰度: 符合BS EN/EN61000-4-2,3,4,5,6,8,11, BS EN/EN55024, BS EN/EN61000-6-2 (BS EN/EN50082-2), BS EN/EN61204-3, EAC TP TC 020, KC KSC 9835

其它

MTBF: 660.2K hrs min. Telcordia SR-332 (Bellcore) ; 70.7K hrs min. MIL-HDBK-217F (25℃)
尺寸: 110*125.2*150mm (W*H*D)
包装: 2.47Kg ; 6pcs/15.8Kg/1.55CUFT

测试条件与备注9

如未特别说明，所有规格参数均在输入为230VAC、额定负载、25℃环境温度下进行量测。
纹波和噪声测量方法：使用一条12"双绞线，同时终端要并联0.1μF和47μF的电容，在20MHz带宽下进行量测。
精度：包含设定误差、线性调整率和负载调整率。
电源被视为系统内元件的一部分，需结合终端设备进行电磁兼容相关确认。(在明纬网站https://www.meanwell.com//Upload/PDF/EMI_statement_cn.pdf)
安装空隙:当负载持续满载时，安装时需距离顶部40mm，底部20mm，左右各5mm，如果相邻设备为一个热源，需有15mm的空隙。
3秒的输出功率最大，平均输出功率不应超过额定功率。
低输入电压情况下需减额输出，具体请参照减额曲线图。
扩展Class B请咨询明纬。
当海拔高度超过2000米(6500英尺)时，无风扇机型环境温度依每3.5℃/1000m比例下降，有风扇机型环境温度依每5℃/1000m比例下降。

技术图纸

SDR-960-48 DC OK继电器触发 — DC OK继电器触发左右滑动 · 点击查看大图

典型应用

■ 典型应用

工业自动化 — 适用于PLC控制系统、HMI人机界面、工业机器人供电。
过程控制 — 为传感器、执行器、阀门等提供稳定电源。
机械设备 — 广泛应用于数控机床、包装机械、印刷设备等。
测试与测量 — 为工业测试平台、测量仪器提供可靠电源。
新能源领域 — 可用于风力发电、太阳能设备等辅助控制系统。
