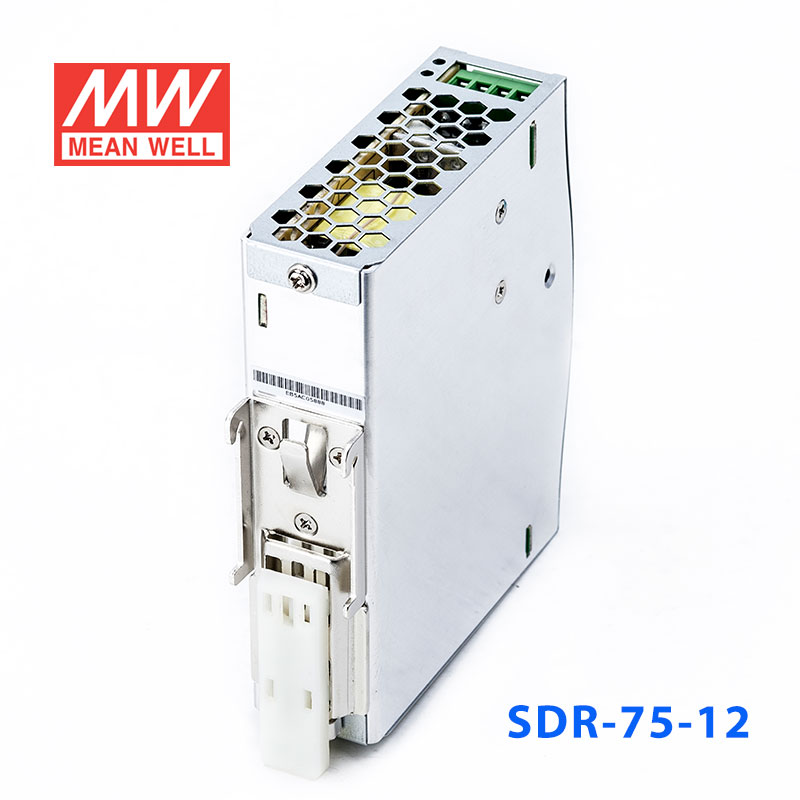

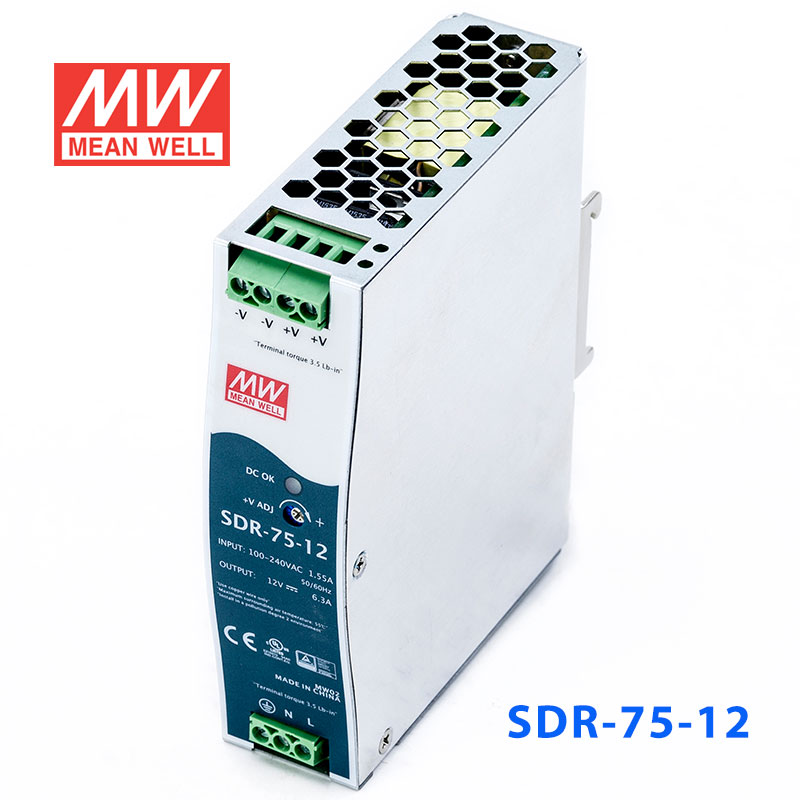

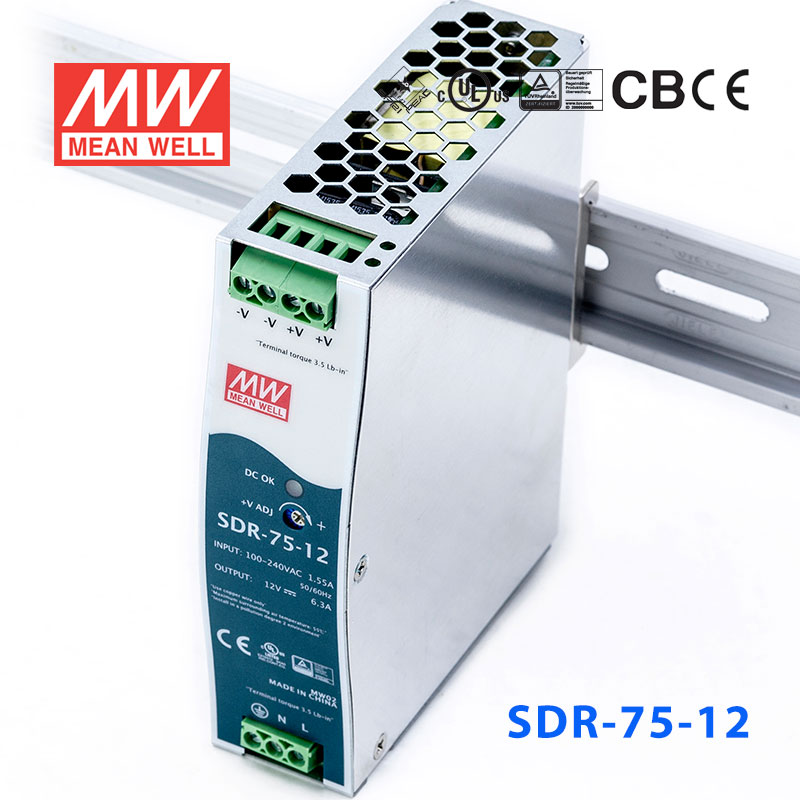

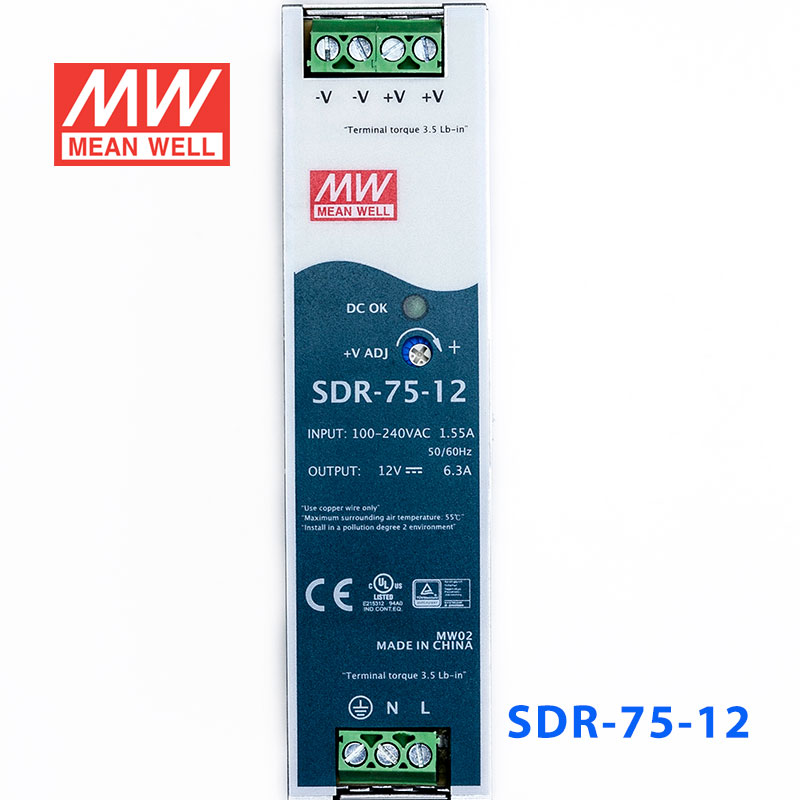

SDR-75-12 · 12V 高效率高功率因素单路输出DIN导轨安装开关电源

Mean Well · Enclosed Switching Power Supply · 75.6W 12

输出电压: 12 V DC
额定功率: 75.6 W
输出电流: 6.3 A

¥168.00市场价 ¥218.40含 13% 增值税

选择型号 — SDR-75系列SDR-75-12

SDR-75-1275.6W · 12V · 6.3A

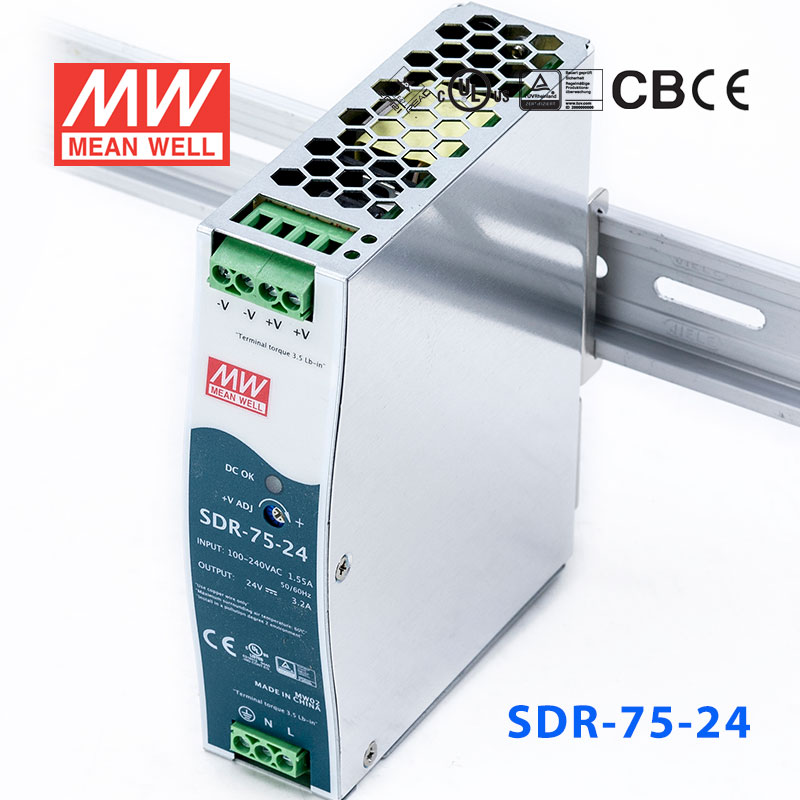

SDR-75-2476.8W · 24V · 3.2A SDR-75-4876.8W · 48V · 1.6A

现货

现货 · 上海仓 575 件下单后当天备货，工作日 16:00 前付款当日发出

1–3 天
发货

数量

关于 SDR-75-12，直接问工程师已带入当前型号，无需重复说明。

批量报价

也可在官方旗舰店购买

淘宝京东天猫

下载规格书·

明纬原厂授权分销商CB CE EAC TÜV UL可开 13% 增值税专票

满购包邮正品授权含 13% 增值税发票工程师选型支持

产品概述

SDR-75-12 为该系列 12V 输出型号：额定电流 6.3A，额定功率 75.6W，典型效率 88.5%。

产品特点

效率高达90%，低损耗
150%高峰负荷能力
保护种类：短路/过负载/过电压/过温度
自然风冷

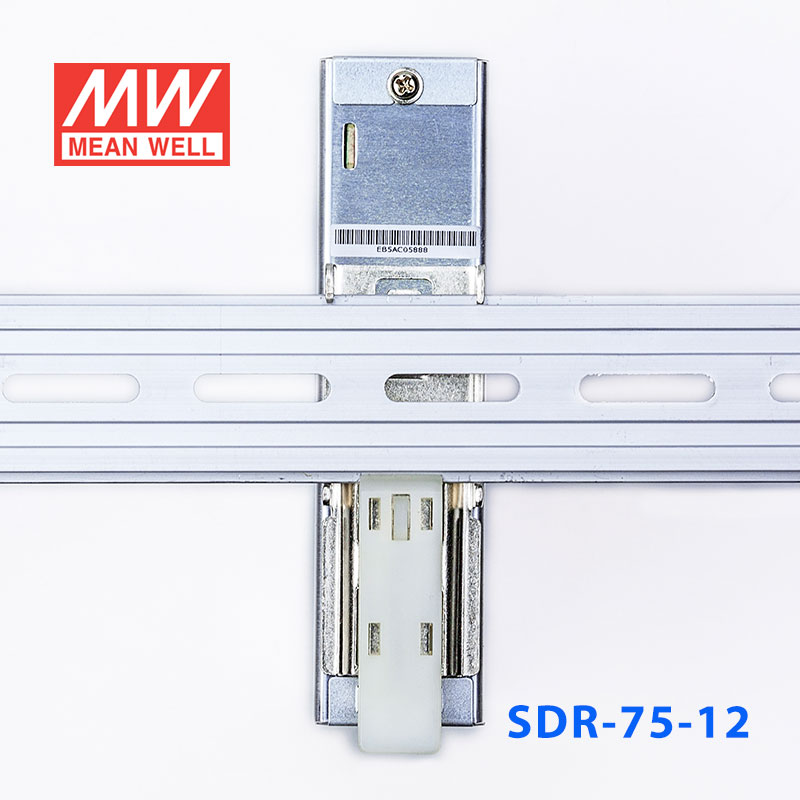

安装轨道：TS-35/7.5或TS-35/15
通过UL508（工业控制设备）认证
BS EN/ EN61000-6-2(BS EN/EN50082-2)工业耐受等级
100%满载老化测试
3年质保

规格参数

SDR-75-12参数摘自官方规格书（2026-08-31 版）下载规格书 PDF

输出

直流电压: 12V
额定电流: 6.3A
电流范围: 0 ~ 6.3A
额定功率: 75.6W
峰值电流: 9.375A
峰值功率^注6: 112.5W (3秒)
纹波与噪声(最大)^注2: 100mVp-p
电压调整范围: 12 ~ 14V
电压精度^注3: ±1.0%
线性调整率: ±0.5%
负载调整率: ±1.0%
启动、上升时间: 1500ms, 60ms/230VAC 3000ms, 60ms/115VAC(满载时)
保持时间: 80ms/230VAC 20ms/115VAC(满载时)

输入

电压范围^注7: 88 ~ 264VAC或124 ~ 370VDC[通过连接AC/L(+),AC/N(-)可实现直流输入]
频率范围: 47 ~ 63Hz
效率(Typ.): 88.5%
交流电流(Typ.): 1.4A/115VAC 0.85A/230VAC
浪涌电流(Typ.): 30A/115VAC 50A/230VAC
漏电流: <1mA / 240VAC

保护

过负载: 110%~150%额定输出功率时，正常工作超过3秒后关闭输出电压,重启恢复 150%~170%额定输出功率时，3秒内恒电流限制并自动恢复，3秒后关闭输出电压，重启恢复
过电压: 14 ~ 17V 保护模式:关闭输出电压,重启后恢复
过温度: 100℃±10℃(RTH2) 检测主功率晶体管保护模式:关闭输出电压,当温度下降后重启恢复

环境

工作温度: -30～+70℃(请参考"减额曲线")
工作湿度: 20 ~ 95% RH,无冷凝
储存温度、湿度: -40 ~ +85℃, 10 ~ 95% RH
温度系数: ±0.03%/℃ (0～60℃)
耐振动: 零件:10 ~ 500Hz, 2G 10分钟/周期, X、Y、Z轴各60分钟;安装:符合IEC60068-2-6

安规和电磁兼容

安全规范: UL508, TUV BS EN/EN62368-1,AS/NZS 62368.1,EAC TP TC 004认证通过, 设计参照GL ; (满足BS EN/EN60204-1)
耐压: I/P-O/P:3KVAC I/P-FG:2KVAC O/P-FG:0.5KVAC
绝缘阻抗: I/P-O/P, I/P-FG, O/P-FG:>100M Ohms/500VDC/ 25℃/ 70% RH
电磁兼容发射: 符合BS EN/EN55032 (CISPR32). BS EN/EN61204-3 Class B, BS EN/EN61000-3-2,-3,EAC TP TC 020
电磁兼容抗扰度: 符合BS EN/EN61000-4-2,3,4,5,6,8,11, BS EN/EN55035, BS EN/EN61000-6-2 (BS EN/EN50082-2), BS EN/EN61204-3,重工业标准, EAC TP TC 020,SEMI F47认证通过

其它

MTBF: 2670.8K hrs min. Telcordia SR-332 (Bellcore) ; 479.8K hrs min. MIL-HDBK-217F (25℃)
尺寸: 32*125.2*102mm (W*H*D)
包装: 0.51Kg; 28pcs/15.3Kg/1.23CUFT

测试条件与备注8

如未特别说明，所有规格参数均在输入为230VAC、额定负载、25℃环境温度下进行量测。
纹波和噪声测量方法：使用一条12"双绞线，同时终端要并联0.1μF和47μF的电容，在20MHz带宽下进行量测。
精度：包含设定误差、线性调整率和负载调整率。
电源被视为系统内元件的一部分，需结合终端设备进行电磁兼容相关确认。(在明纬网站https://www.meanwell.com//Upload/PDF/EMI_statement_cn.pdf)
安装空隙:当负载持续满载时，安装时需距离顶部40mm，底部20mm，左右各5mm，如果相邻设备为一个热源，需有15mm的空隙。
最长3秒，请参照峰值负载曲线。
低输入电压情况下需减额输出，具体请参照减额曲线图。
当海拔高度超过2000米(6500英尺)时，无风扇机型环境温度依每3.5℃/1000m比例下降，有风扇机型环境温度依每5℃/1000m比例下降。

技术图纸

典型应用

■ 典型应用

工业自动化控制 — 适用于PLC、HMI、传感器和执行器等工业控制设备供电。
半导体制造设备 — 满足半导体生产线对高可靠性和稳定电源的需求。
楼宇自动化系统 — 为智能楼宇控制、安防监控和照明系统提供稳定电源。
交通运输领域 — 应用于铁路信号、轨道交通控制和车载设备等。
机械设备 — 适用于各种工业机械、包装机械和加工设备。
