明纬 MEAN WELL · SDM SERIES 系列

明纬官方正品SDM SERIES 系列3 年保修

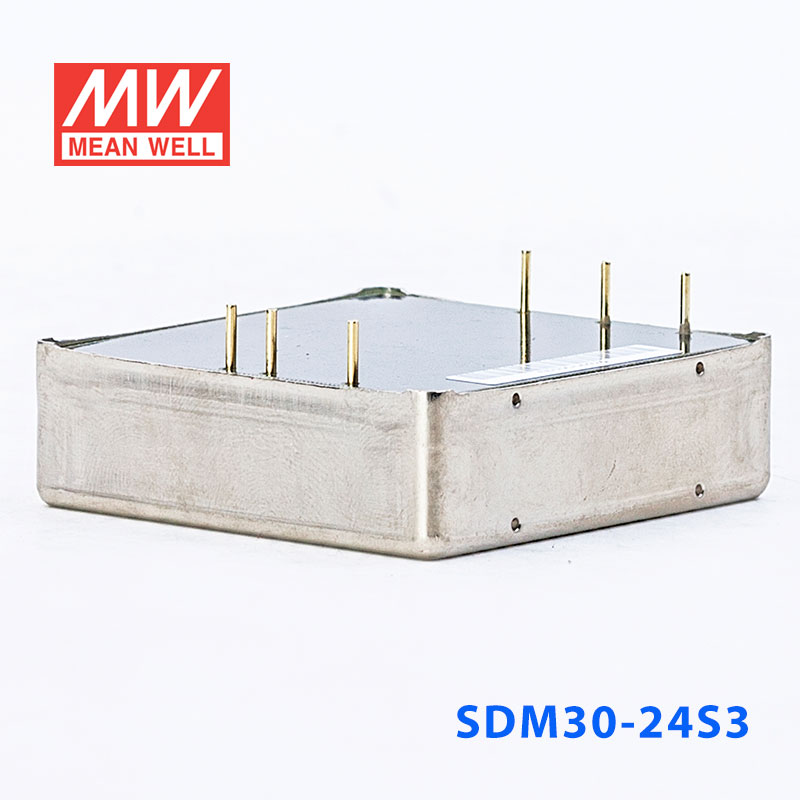

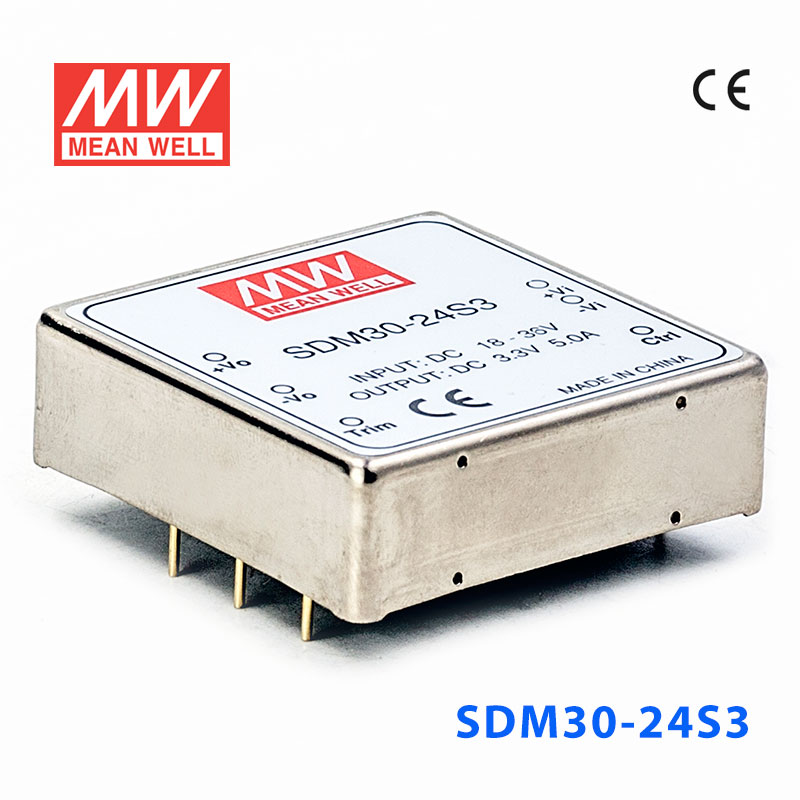

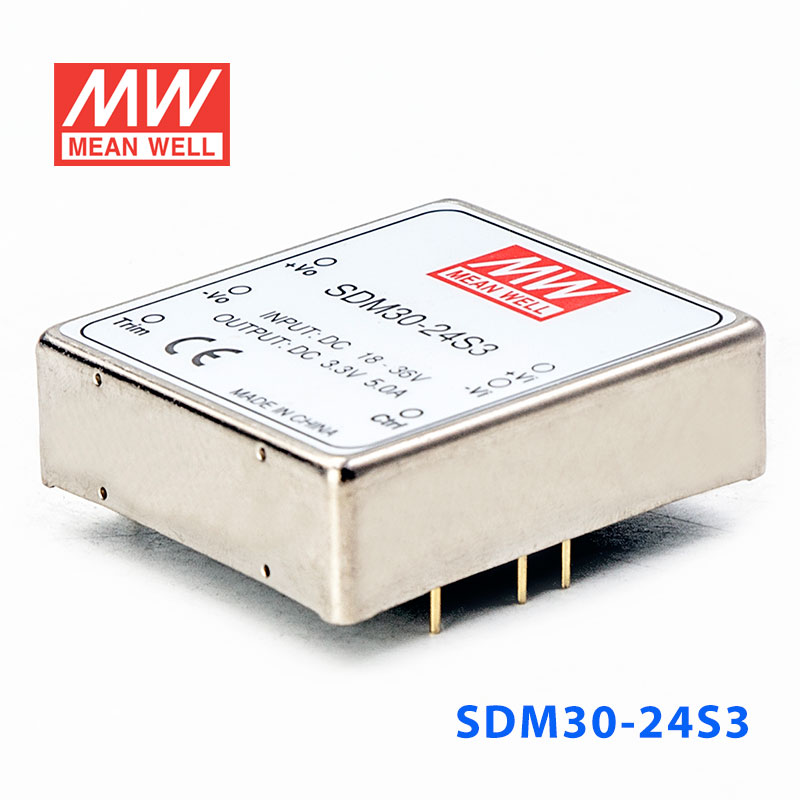

SDM30-24S3 · 18~ 入稳压单路输出 DC DC转换模块电源

Mean Well · Enclosed Switching Power Supply · 16.5W 3.3

输出电压: 3.3 V DC
额定功率: 16.5 W
输出电流: 5 A

¥131.00市场价 ¥170.30含 13% 增值税

选择型号 — SDM30系列SDM30-24S3

SDM30-12S316.5W · 3.3V · 5A SDM30-12S525W · 5V · 5A SDM30-12S1225.2W · 12V · 2.1A SDM30-12S1525.5W · 15V · 1.7A

SDM30-24S316.5W · 3.3V · 5A

SDM30-24S525W · 5V · 5A SDM30-24S1230W · 12V · 2.5A SDM30-24S1530W · 15V · 2A SDM30-48S316.5W · 3.3V · 5A SDM30-48S525W · 5V · 5A SDM30-48S1235W · 12V · 2.5A SDM30-48S1530W · 15V · 2A

现货即将售罄无货

现货 · 上海仓 11 件下单后当天备货，工作日 16:00 前付款当日发出

1–3 天
发货

数量

关于 SDM30-24S3，直接问工程师已带入当前型号，无需重复说明。

批量报价

也可在官方旗舰店购买

淘宝京东天猫

下载规格书·

明纬原厂授权分销商CE EMC EACUKCAUK可开 13% 增值税专票

满购包邮正品授权含 13% 增值税发票工程师选型支持

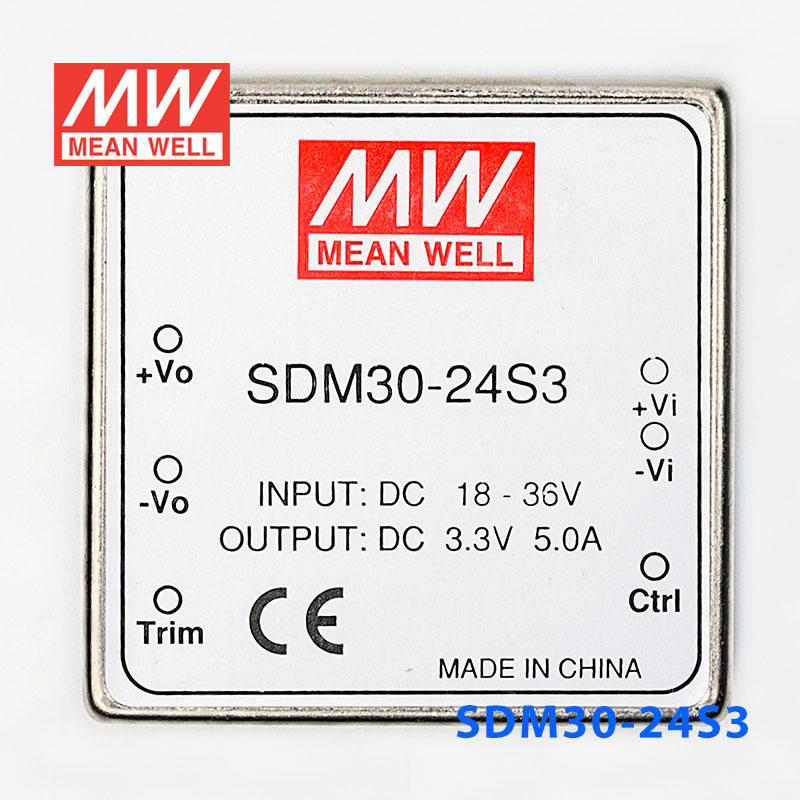

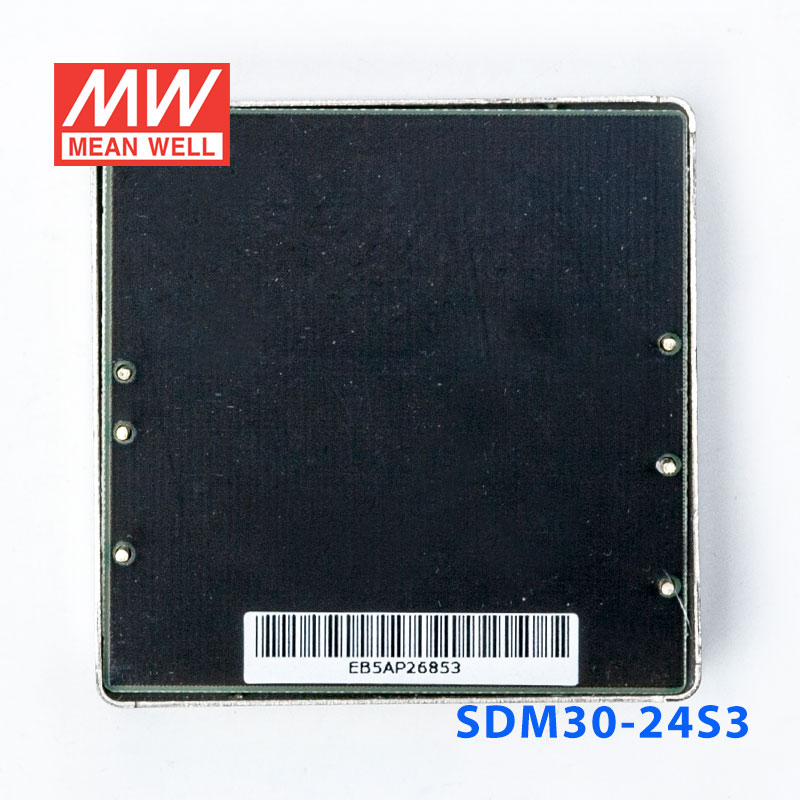

产品概述

SDM30-24S3 为该系列 3.3V 输出型号：额定电流 5A，额定功率 16.5W，典型效率 79%。

产品特点

2:1宽范围直流输入
输入/输出电容1000pF
保护种类：短路/过负载/过电压
1000VDC输入/输出隔离
自然冷却
内置遥控开/关
100%满载老化测试
开关工作频率：225KHZ
低成本
高信赖度
2年质保

规格参数

SDM30-24S3参数摘自官方规格书（2024-11-22 版）下载规格书 PDF

输出

直流电压: 3.3V
额定电流: 5A
电流范围: 0 ~ 5A
额定功率: 16.5W
纹波与噪声 (最大)^注2: 75mVp-p
电压精度^注3: ±3.0%
线性调整率: ±1.0%
负载调整率: ±1.0%
修正输出: ±13%(Typ.)输出电压

输入

额定直流输入: 12S: 12VDC 24S: 24VDC 48S: 48VDC
电压范围: 12S: 9.2 ~ 18VDC 24S: 18~ 36VDC 48S: 36~ 72VDC
效率(Typ.): 79%
直流电流: 12S:3.6A 24S:2A 48S:1A
待机电流: 12S:35mA 24S/48S:30mA

保护

过负载: 大于额定输出功率的105% 保护模式:过功率限制，负载异常条件移除后可自动恢复
过电压: 3.8 ~ 4.95V 保护模式:关闭输出电压，二极管钳位
短路: 保护模式:恒电流限制，异常条件移除后可自动恢复

功能

开/关控制: 逻辑"1"或开路: 电源开机逻辑"0"对Vin-短路: 电源关闭

环境

工作温度: -25～+85℃（请参考"减额曲线"）
储存温度、湿度: -25 ~ +85℃, 0 ~ 95% RH
温度系数: ±0.03%/℃ (0~50℃)

安规和电磁兼容 (备注6)

安全规范: 参照LVD设计,EAC TP TC 004认证通过
耐压: I/P-O/P:1KVDC
绝缘阻抗: I/P-O/P:100M Ohms / 500VDC / 25℃/ 70% RH
电磁兼容发射: 符合BS EN/EN55032 (CISPR32) Class B,EAC TP TC 020
电磁兼容抗扰度: 符合BS EN/EN61000-4-2,3,4,6,8,BS EN/EN55035, 轻工业标准,EAC TP TC 020

其它

MTBF: 8083.5K hrs min. Telcordia SR-332 (Bellcore) ; 777.2K hrs min. MIL-HDBK-217F (25℃)
尺寸: 50.8*50.8*16mm (2"*2"*0.63") (L*W*H)
包装: 0.1Kg; 150pcs/15.8Kg/0.94CUFT

测试条件与备注7

如未特别说明，所有规格参数均在输入为12,24,48VDC、额定负载、25℃环境温度下进行量测。
纹波和噪声测量方法：使用一条12"双绞线，同时终端要并联0.1μF和47μF的电容，在20MHz带宽下进行量测。
精度：包含设定误差、线性调整率和负载调整率。
短路不超过60秒。
直流电源电线≧5cm, 需外接47 ~ 100μF的输入电容。
电源应视为系统内元件的一部分，所有的EMC测试都将测试样品安装在一个厚度1mm，长230mm*宽230mm的金属铁板上测试。电源需结合终端设备进行电磁兼容相关确认。有关EMC测试操作指导，请参阅“组件电源供应器的EMI测试”。 (在明纬网站https://www.meanwell.com//Upload/PDF/EMI_statement_cn.pdf)
当海拔高度超过2000米(6500英尺)时，无风扇机型环境温度依每3.5℃/1000m比例下降，有风扇机型环境温度依每5℃/1000m比例下降。

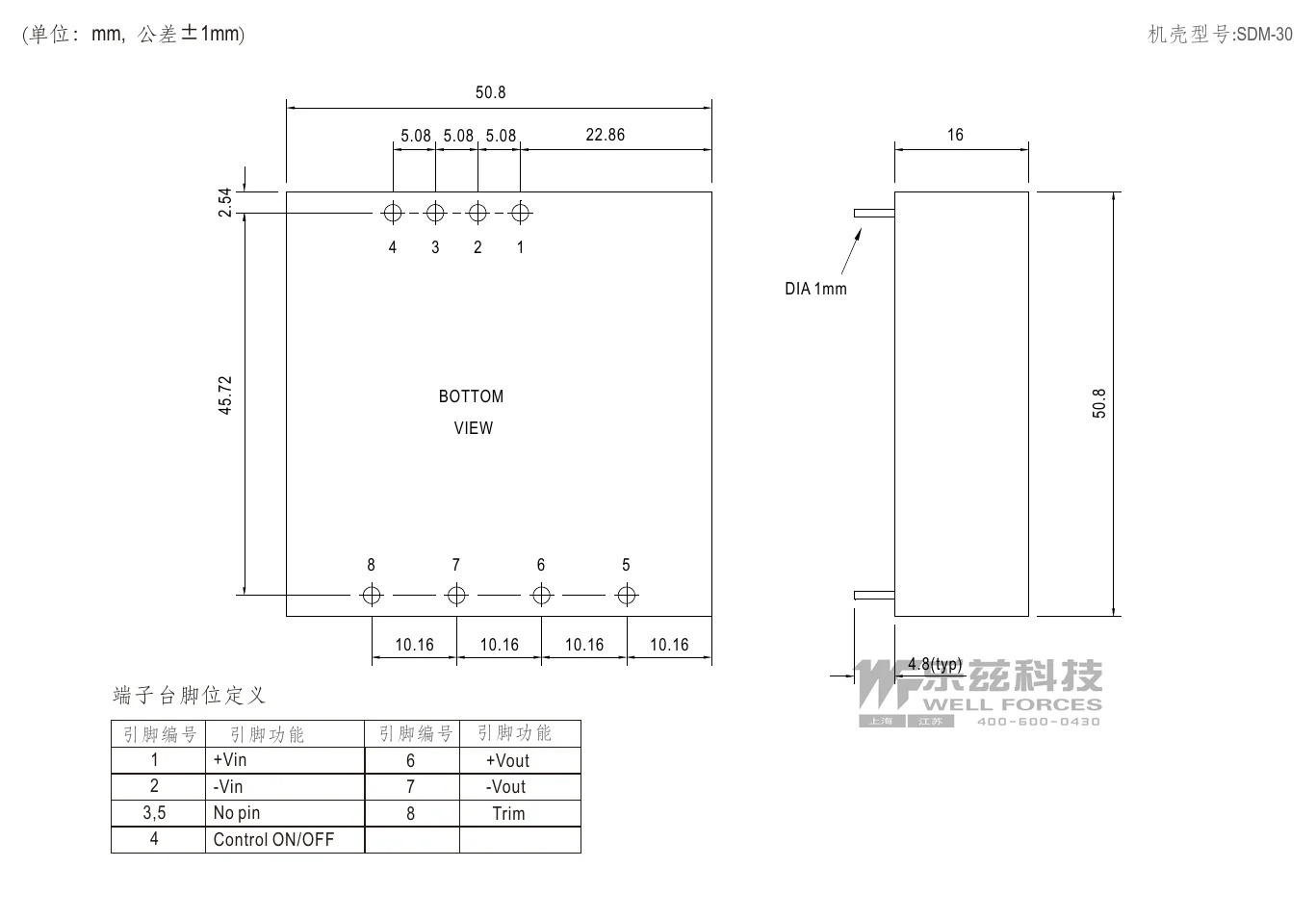

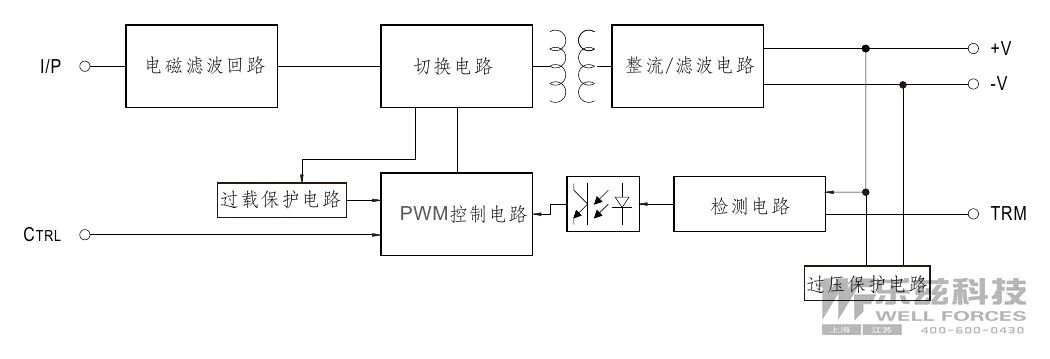

技术图纸

典型应用

■ 典型应用

工业自动化 — 传感器供电、PLC模块、工业控制系统
通信设备 — 网络交换机、路由器、数据传输模块
仪器仪表 — 测量设备、测试仪器、实验室电源
嵌入式系统 — 单片机系统、微控制器供电、小型电子设备
轨道交通 — 列车控制系统、信号设备、车载电子

资料下载

规格书1

SDM30-24S3 规格书PDF下载

3D 图档1

SDM30-24S3 3D 图档ZIP下载

认证证书4

EAC认证证书EAC-cer.pdfPDF下载

EMC认证证书SDM30-EMC-CER.PDFPDF下载

CE认证证书SDM30-CE-DEC.PDFPDF下载

UK认证证书SDM30-UK-dec.pdfPDF下载
