首页产品中心SD系列系列SD-50A-5
SD-50A-5 产品图 1
明纬 MEAN WELL · SD系列 系列
明纬官方正品SD系列 系列3 年保修

SD-50A-5 · DC DC Converter 9.2~ in out

Mean Well · Enclosed Switching Power Supply · 50W 5

输出电压
5 V DC
额定功率
50 W
输出电流
10 A
¥158.20市场价 ¥170.30含 13% 增值税
选择型号 — SD-50系列SD-50A-5
SD-50A-550W · 5V · 10A库存:即将售罄
SD-50A-1250.4W · 12V · 4.2A库存:即将售罄SD-50A-2450.4W · 24V · 2.1A库存:无货SD-50B-550W · 5V · 10A库存:无货SD-50B-1250.4W · 12V · 4.2A库存:即将售罄SD-50B-2450.4W · 24V · 2.1A库存:有库存SD-50C-550.4W · 5V · 10A库存:即将售罄SD-50C-1250.4W · 12V · 4.2A库存:有库存SD-50C-2450W · 24V · 2.1A库存:大量库存

现货即将售罄无货

现货 · 上海仓 4 件下单后当天备货,工作日 16:00 前付款当日发出
1–3 天
发货
数量
关于 SD-50A-5,直接问工程师已带入当前型号,无需重复说明。
批量报价

也可在官方旗舰店购买
淘淘宝JD京东天猫
下载规格书·
明纬原厂授权分销商CEEACRCMEMCUKCA可开 13% 增值税专票
满购包邮正品授权含 13% 增值税发票工程师选型支持
产品概述规格参数典型应用资料下载相关产品

产品概述

SD-50A-5 为该系列 5V 输出型号:额定电流 10A,额定功率 50W,典型效率 70%。

产品特点

  • 2:1宽范围输入
  • 保护种类:短路/过负载/过电压
  • 1500VDC输入/输出隔离
  • 内建EMI滤波电路,纹波噪声低
  • 100%满载老化测试
  • 开关工作频率:83KHZ
  • 低成本
  • 高信赖性
  • 1年质保

规格参数

SD-50A-5·参数摘自官方规格书(2012-09-12 版)下载规格书 PDF

输出

直流电压
5V
额定电流
10A
电流范围
0 ~ 10A
额定功率
50W
纹波与噪声 (最大)注2
100mVp-p
电压调整范围
4.5 ~ 5.5VDC
电压精度注3
±2.0%
线性调整率
±0.5%
负载调整率
±0.5%
启动,上升,保持时间
2.5s, 50ms,----满载时

输入

电压范围
A:9.2 ~ 18VDC B:19 ~ 36VDC C:36 ~ 72VDC
效率(Typ.)
70%
直流电流
7A/12V

保护

过负载
额定输出功率的105%~ 150% 保护模式:折层型电流限制,负载异常条件移除后可自动恢复
过电压
5.75 ~ 6.75V/10%负载 保护模式:打嗝模式,电压异常条件移除后可自动恢复

环境

工作温度
-10~+60℃(请参考负载减额曲线)
工作湿度
20 ~ 90% RH,无冷凝
储存温度、湿度
-20 ~ +85℃, 10 ~ 95% RH
温度系数
±0.03%/℃ (0~50℃)
耐振动
10 ~ 500Hz, 2G 10分钟/周期, X、Y、Z轴各60分钟

安规和电磁兼容 (备注4)

安全规范
参照LVD设计
耐压
I/P-O/P:1.5KVAC I/P-FG:1.5KVAC O/P-FG:0.5KVAC
绝缘阻抗
I/P-O/P, I/P-FG, O/P-FG:100M Ohms/500VDC
电磁干扰
符合EN55022 (CISPR22) Class B
电磁耐受
符合EN61000-4-2,3,4,5,6,8,ENV50204,EN55024,A级重工业标准

其它

MTBF
≥365.6K hrs(SD-50A). ≥357.5K hrs(SD-50B). ≥368.5K Hrs(SD-50C). MIL-HDBK-217F (25℃)
尺寸
159*97*38mm (L*W*H)
包装
0.48Kg; 24pcs/12.7Kg/0.75CUFT
测试条件与备注4
  1. 如未特别说明,所有规格参数均在输入为230VAC、额定负载、25℃环境温度下进行量测。
  2. 纹波和噪声测量方法:使用一条12"双绞线,同时终端要并联0.1uf和47uf的电容,在20MHZ带宽下进行量测。
  3. 精度:包含设定误差、线性调整率和负载调整率。
  4. 电源被视为系统内元件的一部分,需结合终端设备进行电磁兼容相关确认。

典型应用

■ 典型应用

  • 电池备援系统 — 为关键设备提供稳定的直流电源,确保系统不间断运行。
  • 交通工具供电 — 适用于公交车、卡车、船舶等车载电子设备的电源转换。
  • 工业自动化 — 为工业控制系统、传感器和执行器提供可靠的5V直流电源。
  • 通信设备 — 用于基站、路由器、交换机等通信设备的直流供电。
  • 安防监控系统 — 为摄像头、录像机等安防设备提供稳定电源。

资料下载

规格书1

SD-50A-5 规格书PDF下载

认证证书4

EAC认证证书EAC-cer.pdfPDF下载
EMC认证证书SD-50-EMC-CER.PDFPDF下载
CE认证证书SD-50-CE-DEC.PDFPDF下载
UK认证证书SD-50-UK-dec.pdfPDF下载

您可能感兴趣

SD-50B-5 SD-50B-5 50W 19~36V 输入 5V 10A 输出有外壳明纬DC-DC转换电源
SD-50B-5

SD-50B-5 50W 19~36V 输入 5V 10A 输出有外壳明纬DC-DC转换电源

■ 产品概述 明纬SD-50B-5是一款50W有外壳DC-DC转换电源,专为工业应用设计。

电压
5
功率
50W
CEEACRCMEMC+2
无货
¥131.00
SD-50C-5 SD-50C-5 50W 36~72V 输入 5V 10A 输出有外壳明纬DC-DC转换电源
SD-50C-5

SD-50C-5 50W 36~72V 输入 5V 10A 输出有外壳明纬DC-DC转换电源

■ 产品概述 明纬SD-50C-5是一款高性能50W DC-DC转换电源,专为工业应用设计。

电压
5
功率
50.4W
CEEACRCMEMC+2
即将售罄
¥131.00

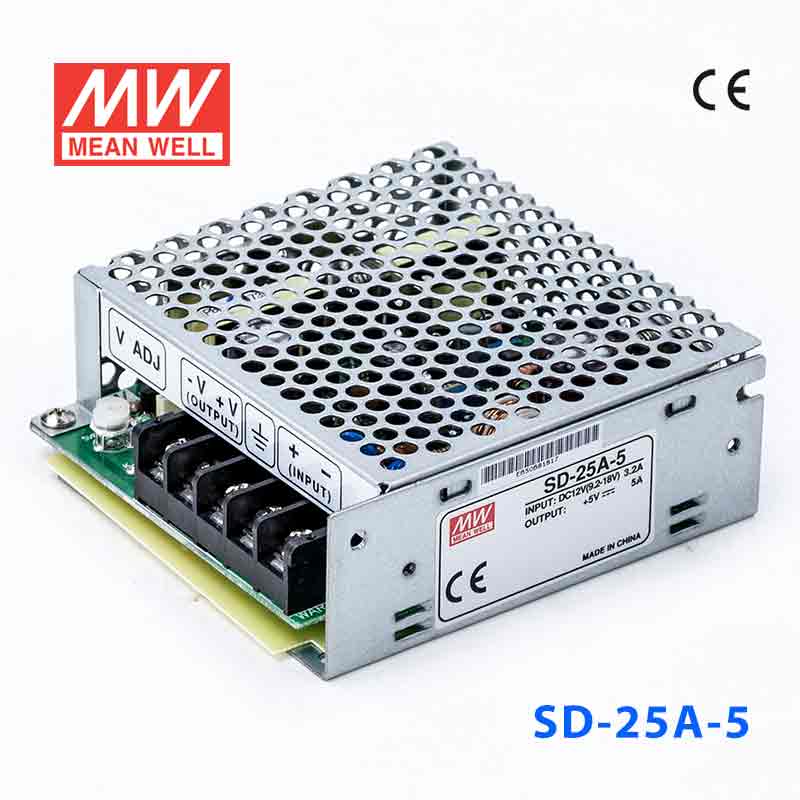

SD-25A-5 SD-25A-5 25W 9.2~18V 输入 5V 5A 输出有外壳明纬DC-DC转换电源
SD-25A-5

SD-25A-5 25W 9.2~18V 输入 5V 5A 输出有外壳明纬DC-DC转换电源

■ 产品概述 明纬SD-25A-5是一款25W有外壳DC-DC转换电源,属于SD系列,专为需要稳定直流电源转换的工业应用而设计。

电压
5
功率
25W
CEEACEMCUKCA+1
无货
¥106.00
SD-100C-5 SD-100C-5 100W 36~72V 输入 5V 20A 输出有外壳明纬DC-DC转换电源
SD-100C-5

SD-100C-5 100W 36~72V 输入 5V 20A 输出有外壳明纬DC-DC转换电源

■ 产品概述 明纬SD-100C-5是一款高性能100W DC-DC转换电源,专为工业应用设计。

电压
5
功率
100W
EACCEEMCCB+3
即将售罄
¥165.00

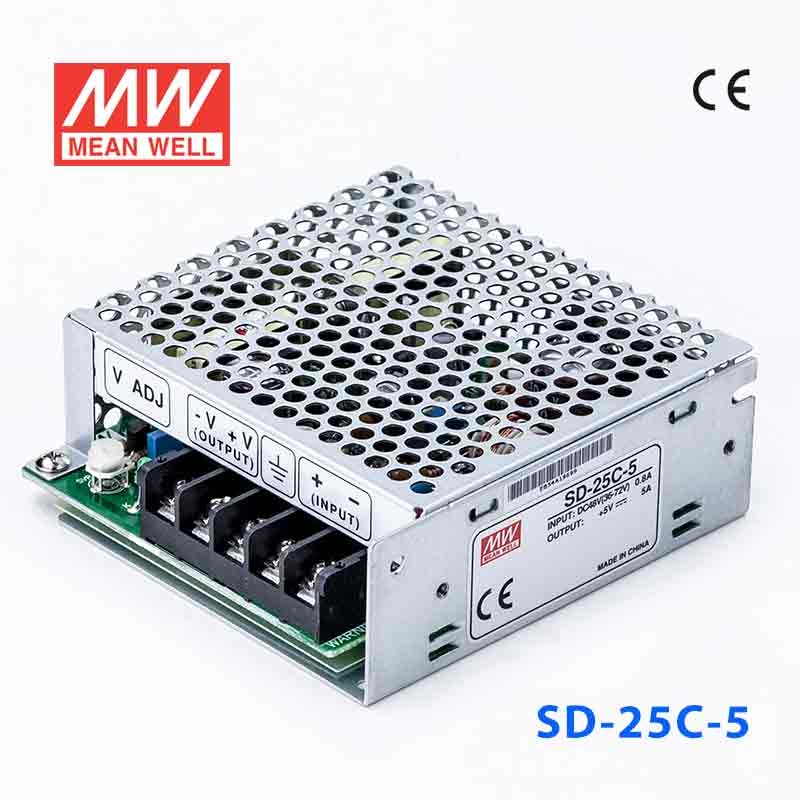

SD-25C-5 SD-25C-5 25W 36~72V 输入 5V 5A 输出有外壳明纬DC-DC转换电源
