明纬 MEAN WELL · SCWN系列系列

明纬官方正品SCWN系列系列3 年保修

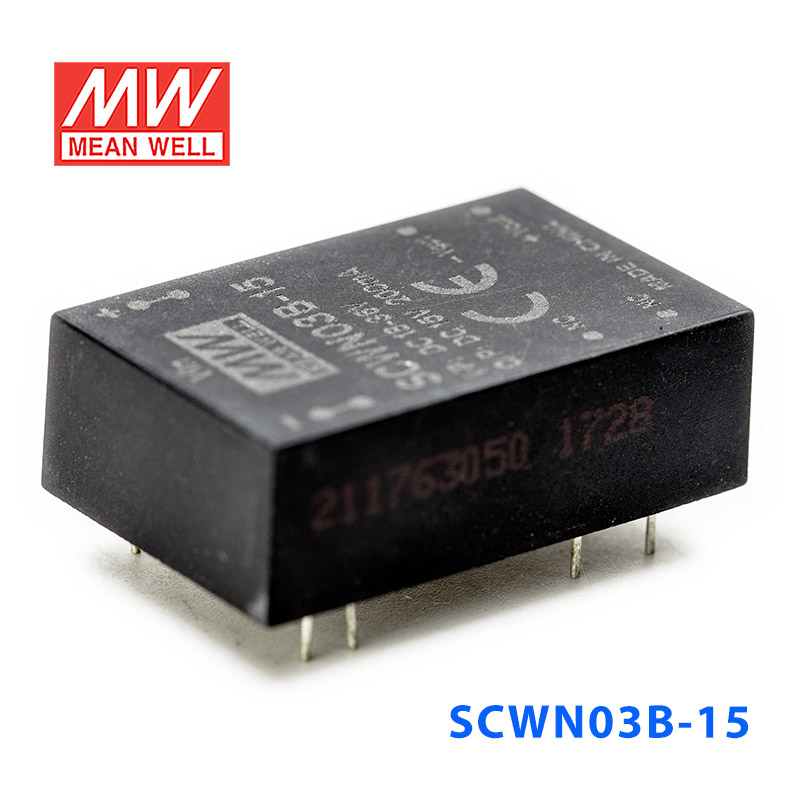

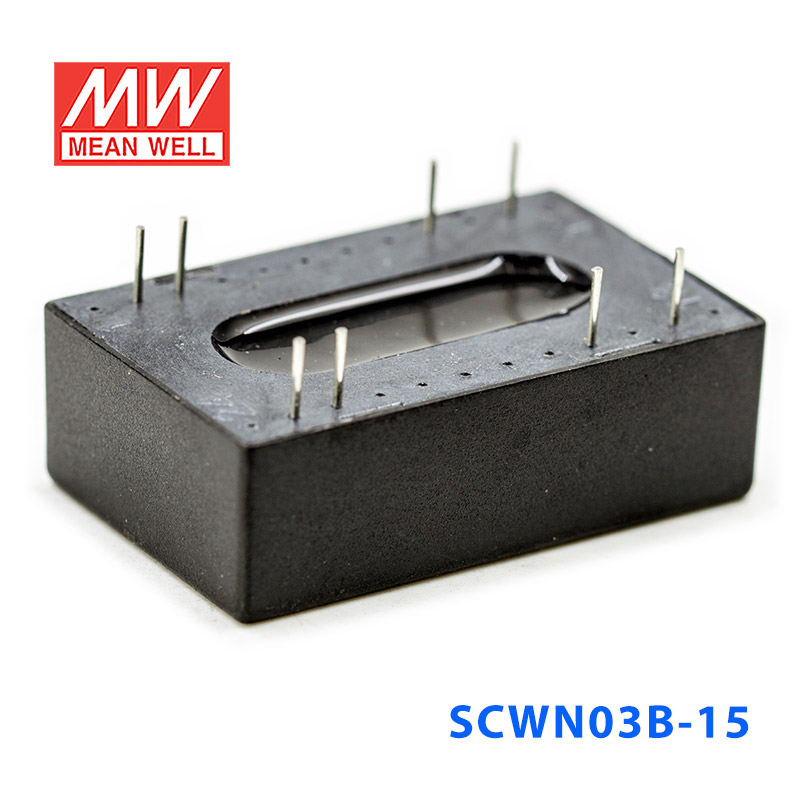

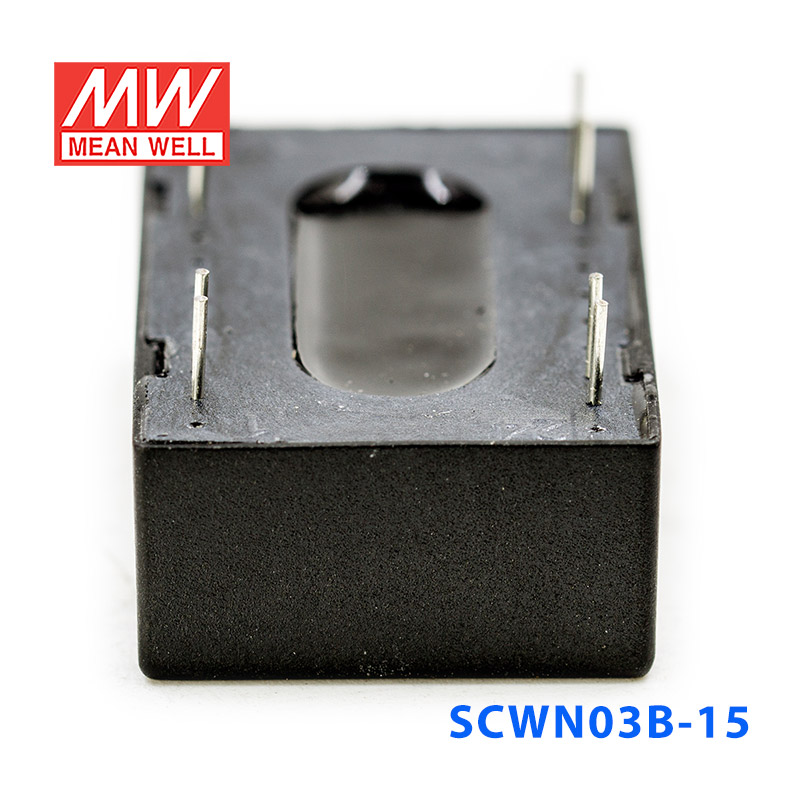

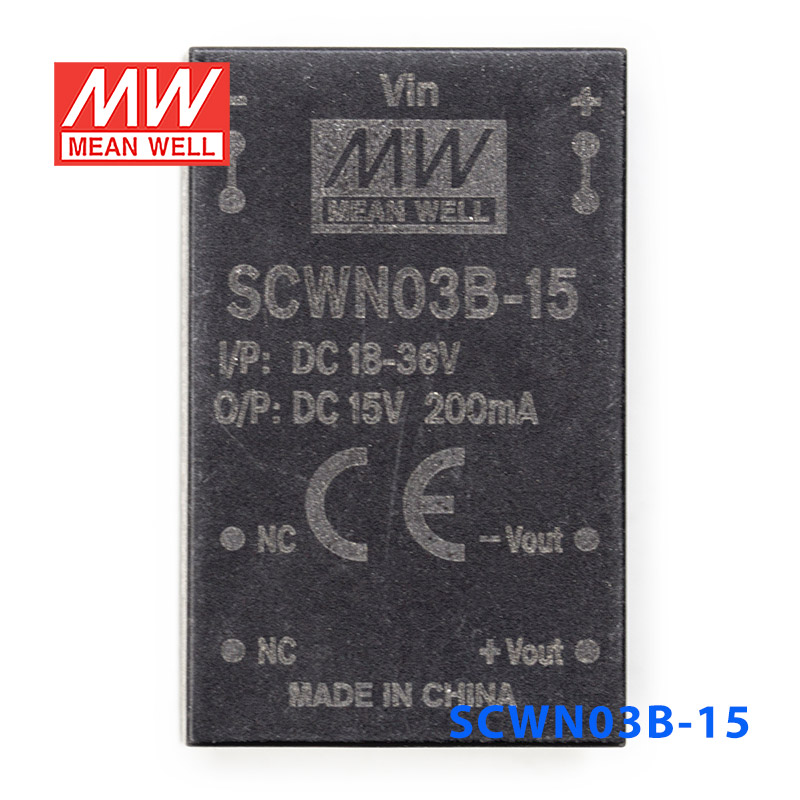

SCWN03B-15 · 18～转非稳压单路输出DC DC模块电源

Mean Well · Enclosed Switching Power Supply · 3W 15

输出电压: 15 V DC
额定功率: 3 W
输出电流: 0.2 A

¥46.20含 13% 增值税

选择型号 — SCWN03系列SCWN03B-15

SCWN03A-033W · 3.3V · 0.6A SCWN03A-053W · 5V · 0.6A SCWN03A-123W · 12V · 0.25A SCWN03A-153W · 15V · 0.2A SCWN03B-033W · 3.3V · 0.6A SCWN03B-053W · 5V · 0.6A SCWN03B-123W · 12V · 0.25A

SCWN03B-153W · 15V · 0.2A

SCWN03C-033W · 3.3V · 0.6A SCWN03C-053W · 5V · 0.6A SCWN03C-123W · 12V · 0.25A SCWN03C-153W · 15V · 0.2A SCWN03E-033W · 3.3V · 0.6A SCWN03E-053W · 5V · 0.6A SCWN03E-123W · 12V · 0.25A SCWN03E-153W · 15V · 0.2A

现货即将售罄无货

现货 · 上海仓 30 件下单后当天备货，工作日 16:00 前付款当日发出

1–3 天
发货

数量

关于 SCWN03B-15，直接问工程师已带入当前型号，无需重复说明。

批量报价

也可在官方旗舰店购买

淘宝京东天猫

下载规格书·

明纬原厂授权分销商CEEAC可开 13% 增值税专票

满购包邮正品授权含 13% 增值税发票工程师选型支持

产品概述

SCWN03B-15 为该系列 15V 输出型号：额定功率 3W，典型效率 86%。

SCWN03和DCWN03系列是采用DIP24封装的3W隔离和稳压模块型DC-DC转换器。具有国际标准引脚，效率高达87%，宽温度工作范围-40~+90℃，3KVDC I/P-O/P隔离电压，符合BS EN/EN55032辐射A级，无需另加组件，连续短路保护等功能。该模块考虑不同的输入电压4.5~9V, 9~18V, 18~36V和36~72V 2:1宽输入范围和各种输出电压，3.3V/5V/12V/15V单组输出和±5V/±12V/±15V双组输出，适用于工业控制，通信领域，分布式电源架构等各种系统。

产品特点

DIP24封装具有工业标准引脚
2:1宽输入范围
工作温度范围-40 ~ +90℃
无需最小负载
符合BS EN/EN55032辐射A级，无需另加组件
效率高达87%
保护：短路(连续)/过负载/输入欠压
3KVDC输入/输出隔离
3年质保

规格参数

SCWN03B-15参数摘自官方规格书（2024-04-30 版）下载规格书 PDF

机型选择表

输入电压(范围): 24V (18 ~ 36V)
输入电流空载: 7.5mA
输入电流满载: 145mA
输出电压: 15V
输出电流: 200mA
效率(TYP.): 86%
电容负载(最大): 2200μF

输入

电压范围: E: 4.5~9Vdc , A: 9~18Vdc , B: 18~36Vdc , C: 36~72Vdc
浪涌电压 (最长100ms): 5Vin机型: 10Vdc ; 12Vin机型: 25Vdc ; 24Vin机型: 50Vdc ; 48Vin机型: 100Vdc
滤波: Pi type
保护: 保险丝推荐, 5Vin机型: 1.5A快熔型,12Vin机型: 0.8A快熔型,24Vin机型: 0.5A快熔型,48Vin机型: 250mA快熔型
内部功耗: 500mW

输出

电压精度: ±1.5%
额定功率: 3W
纹波与噪声^注2: 50mVp-p
线性调整率^注3: ±0.5%
负载调整率^注4: 单组输出机型:±0.5%, 双组输出机型:±1%
开关工作频率 (Min.): 100KHz

保护

短路: 保护模式: 连续, 自动恢复
过负载: 120 ~ 250%额定输出功率保护模式: 故障条件移除后可自动恢复
欠压锁定启动电压: 5Vin: 4.4Vdc, 12Vin: 8.8Vdc, 24Vin: 17Vdc, 48Vin: 34Vdc
欠压锁定关断电压: 5Vin: 4.2Vdc, 12Vin: 8Vdc, 24Vin: 16Vdc, 48Vin: 31Vdc

环境

冷却方式: 自然风冷
工作温度: -40 ~ +90℃ (请参考负载减额曲线)
机壳温度: 最高+100℃
工作湿度: 20 ~ 90% RH,无冷凝
储存温度、湿度: -40 ~ +105℃, 10 ~ 95% RH无冷凝
温度系数: 0.03% / ℃ (0 ~ 85℃)
焊接温度: 1.5mm from case of 1 ~ 3sec./260℃ max.
耐振动: 10 ~ 500Hz, 2G 10分钟/周期, X、Y、Z轴各60分钟

安规和电磁兼容 (备注5)

安全规范: EAC TP TC 020/2011认证通过
耐压: I/P-O/P:3KVDC
绝缘阻抗: I/P-O/P:100M Ohms / 500VDC / 25℃/ 70% RH
绝缘容抗(Typ.): 250pF
电磁兼容发射: 项目标准测试等级
传导骚扰 Conducted BS EN/EN55032(CISPR32) N/A
辐射骚扰 Radiated BS EN/EN55032(CISPR32) Class A
电磁兼容抗扰度: 项目标准测试等级
静电放电 ESD BS EN/EN61000-4-2 Level 2, ±8KV air, ±4KV contact
Radiated Susceptibility BS EN/EN61000-4-3 Level 2, 3V/m
EFT/Bursts BS EN/EN61000-4-4 Level 1, 0.5KV
浪涌 Surge BS EN/EN61000-4-5 Level 1, 0.5KV Line-Line
射频场感应的传导骚扰 Conducted BS EN/EN61000-4-6 Level 2, 3V(e.m.f.)
工频磁场 Magnetic Field BS EN/EN61000-4-8 Level 2, 3A/m

项目	标准	测试等级
传导骚扰 Conducted	BS EN/EN55032(CISPR32)	N/A
辐射骚扰 Radiated	BS EN/EN55032(CISPR32)	Class A

项目	标准	测试等级
静电放电 ESD	BS EN/EN61000-4-2	Level 2, ±8KV air, ±4KV contact
Radiated Susceptibility	BS EN/EN61000-4-3	Level 2, 3V/m
EFT/Bursts	BS EN/EN61000-4-4	Level 1, 0.5KV
浪涌 Surge	BS EN/EN61000-4-5	Level 1, 0.5KV Line-Line
射频场感应的传导骚扰 Conducted	BS EN/EN61000-4-6	Level 2, 3V(e.m.f.)
工频磁场 Magnetic Field	BS EN/EN61000-4-8	Level 2, 3A/m

其它

MTBF: 2500Khrs MIL-HDBK-217F(25℃)
尺寸(L*W*H): 31.8*20.3*10.2mm (1.25*0.8*0.4 inch)
机壳材质: 绝缘黑色塑料(UL 94V-0级)
包装: 12.3g ; 10颗/管, 600颗/60管/箱

测试条件与备注5

如未特别说明，所有规格参数均在正常输入(E:5Vdc, A:12Vdc, B:24Vdc, C:48Vdc)、额定负载、25℃ 70%RH 环境温度下进行量测。
纹波和噪声测量方法：使用一条12"双绞线，同时终端要并联0.1uf和47uf的电容，在20MHZ带宽下进行量测。
线性调整率测量方法:在额定负载下从低电压到高电压。
负载调整率测量方法:SCWN03:从额定负载的10%~100%; DCWN03:从额定负载的25%~100% 。
电源应视为系统内元件的一部分，电源需结合终端设备进行电磁兼容相关确认。有关EMC测试操作指导，请参阅“组件电源供应器的EMI测试”。 (在明纬网站http://www.meanwell.com)

技术图纸

典型应用

电信/数据通信系统
无线网络
工业控制设施
仪器
分析仪
探测器
数据开关

资料下载

规格书1

SCWN03B-15 规格书PDF下载
