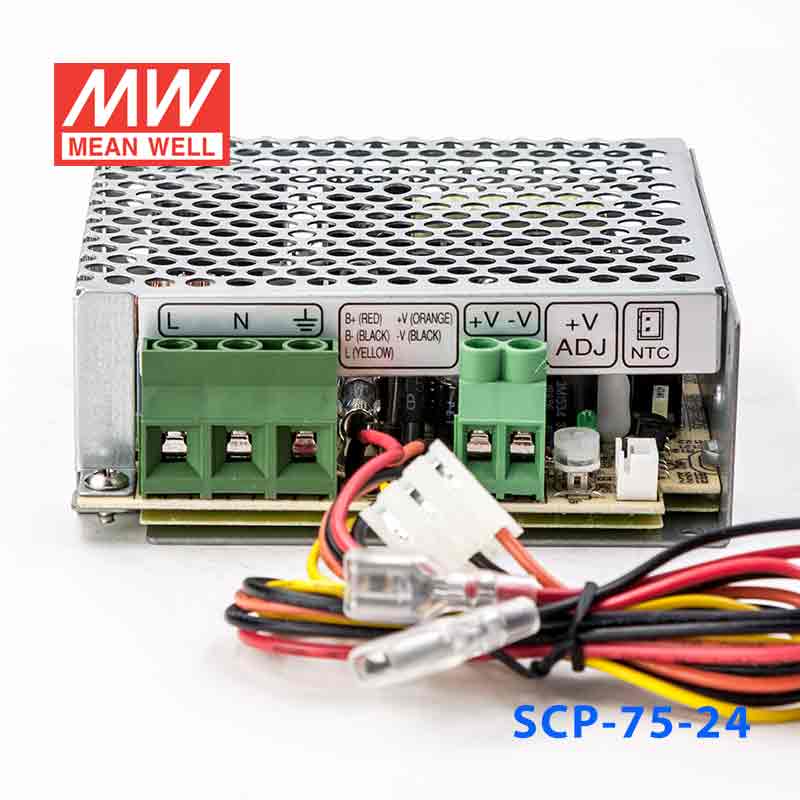

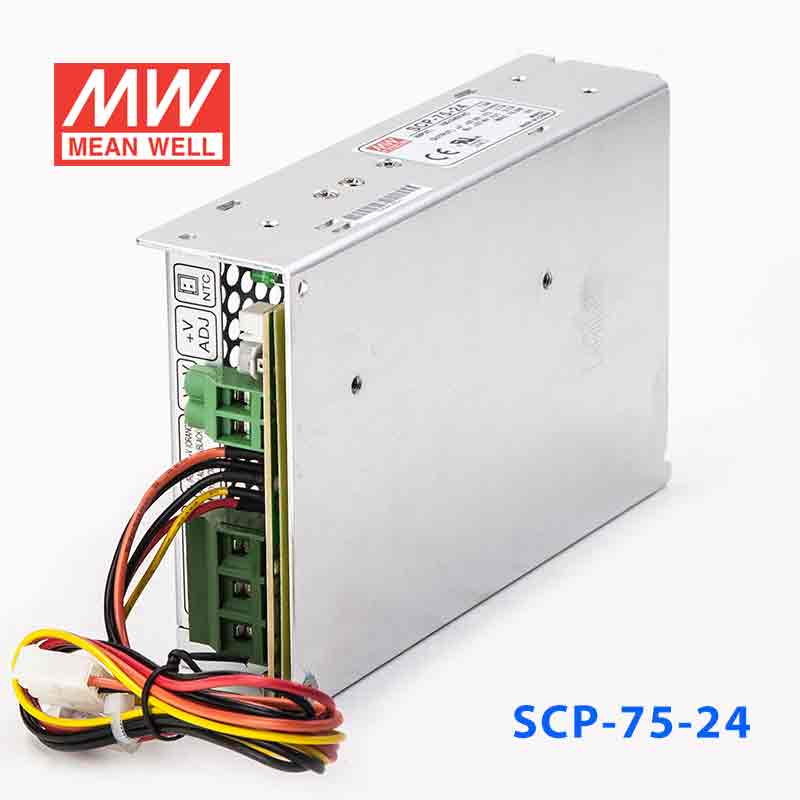

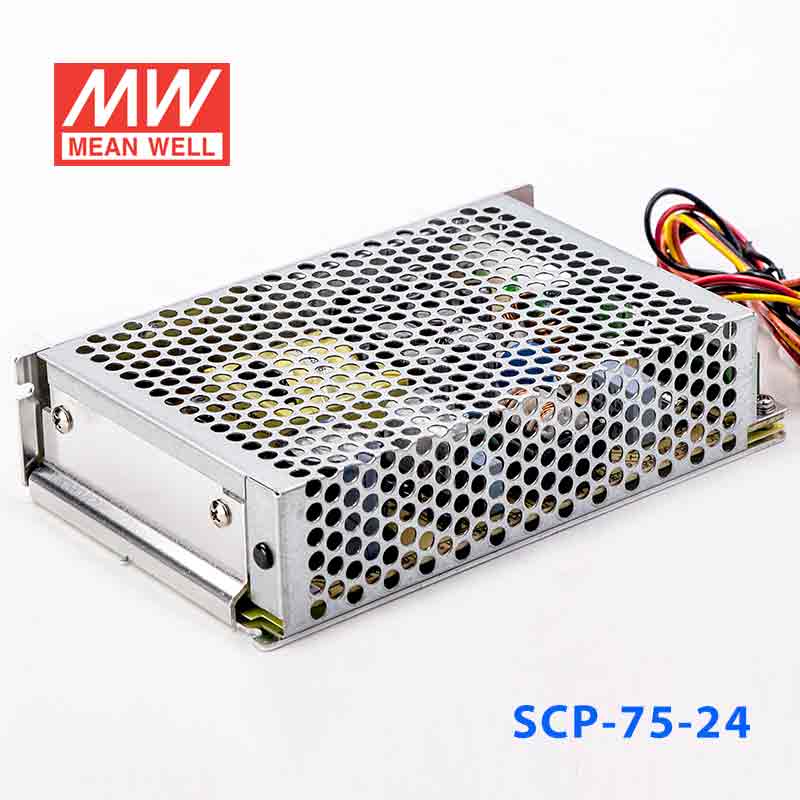

SCP-75-24 · 带温度补偿浮充电不间断安防电源

Mean Well · Enclosed Switching Power Supply · 74.5W 27.6

输出电压: 27.6 V DC
额定功率: 74.5 W
输出电流: 2.7 A

¥126.00市场价 ¥148.20含 13% 增值税

选择型号 — SCP-75系列SCP-75-24

SCP-75-1274.5W · 13.8V · 5.4A

SCP-75-2474.5W · 27.6V · 2.7A

无货

暂时缺货 · 上海仓 0 件可下单预订，我们会与您确认货期

缺货
预订

数量

关于 SCP-75-24，直接问工程师已带入当前型号，无需重复说明。

批量报价

也可在官方旗舰店购买

淘宝京东天猫

下载规格书·

明纬原厂授权分销商CB CE EAC UL EMC可开 13% 增值税专票

满购包邮正品授权含 13% 增值税发票工程师选型支持

产品概述

SCP-75-24 为该系列 27.6V 输出型号：额定电流 2.7A，额定功率 74.5W，典型效率 84%。

产品特点

国际通用全范围交流输入
保护种类：短路/过负载/过电压/电池极性保护(通过保险丝)
具有温度补偿功能
输出电压检测信号
自然风冷
LED指示
空载消耗<0.75W
适合于安装在金属或非金属外壳
100%满载老化
2年质保

规格参数

SCP-75-24参数摘自官方规格书（2024-11-22 版）下载规格书 PDF

输出

直流电压: 27.6V
额定电流: 2.7A
电流范围: 0 ~ 2.7A
5S峰值^注6: 3.2A
额定功率: 74.5W
纹波与噪声(最大)^注2: 200mVp-p
电压调整范围: +15,-5%
电压精度^注3: ±1.0%
线性调整率^注4: ±1.0%
负载调整率^注5: ±1.0%
启动、上升时间: 600ms, 30ms/230VAC 1200ms, 30ms/115VAC(满载时)
保持时间(Typ.): 50ms/230VAC 16ms/115VAC(满载时)

输入

电压范围: 85 ~ 264VAC 120 ~ 370VDC
频率范围: 47 ~ 63Hz
效率(Typ.): 84%
交流电流(Typ.): 1.5A/115VAC 0.9A/230VAC
浪涌电流(Typ.): 冷启动45A
漏电流: <2mA / 240VAC

功能

温度补偿: 通过NTC (非电源提供)
输出电压传感器: L=输出电压+0.2 ~ 0.7V(AC OK); L=0V(AC Fail)

保护

过负载: 3.2 ~ 4.3A额定输出功率保护模式: 打嗝模式, 异常条件移除后可自动恢复
过电压: 33.1 ~ 38.6V 保护模式: 关断输出电压, 重启后恢复

环境

工作温度: -20～+60℃ (请参考负载减额曲线)
工作湿度: 20 ~ 90% RH,无冷凝
储存温度、湿度: -40 ~ +85℃, 10 ~ 95% RH
温度系数: ±0.05%/℃ (0 ~ 45℃)
耐振动: 10 ~ 500Hz, 2G 10分钟/周期, X、Y、Z轴各60分钟

安规和电磁兼容

安全规范: UL62368-1, CB(IEC62368-1),EAC TP TC 004认证通过, 设计参考 BS EN/EN62368-1
耐压: I/P-O/P:3KVAC I/P-FG:2.0KVAC O/P-FG:0.5KVAC
绝缘阻抗: I/P-O/P, I/P-FG, O/P-FG:100M Ohms / 500VDC / 25℃/ 70% RH
电磁兼容发射: 符合BS EN/EN55032 (CISPR32) Class B, BS EN/EN61000-3-2,3, EAC TP TC 020
电磁兼容抗扰度: 符合BS EN/EN61000-4-2, 3, 4, 5, 6, 8,11, BS EN/ENV50204, BS EN/EN55035, BS EN/EN61000-6-1, 轻工业标准, EAC TP TC 020

其它

MTBF: 2775.7K hrs min. Telcordia SR-332 (Bellcore) ; 461.3K hrs min. MIL-HDBK-217F (25℃)
尺寸: 159*97*38mm (L*W*H)
包装: 0.5Kg; 30pcs/16Kg/1CUFT

测试条件与备注8

如未特别说明，所有规格参数均在输入为230VAC、额定负载、25℃环境温度下进行量测。
纹波和噪声测量方法：使用一条12"双绞线，同时终端要并联0.1μF和47μF的电容，在20MHz带宽下进行量测。
精度：包含设定误差、线性调整率和负载调整率。
线性调整率测量方法:在额定负载下从低电压到高电压。
负载调整率测量方法:从额定负载的0%~100%。
每15秒内峰值占空比为33%,平均输出功率不应超过额定输出功率。
电源被视为系统内元件的一部分，需结合终端设备进行电磁兼容相关确认。(在明纬网站https://www.meanwell.com//Upload/PDF/EMI_statement_cn.pdf)
当海拔高度超过2000米(6500英尺)时，无风扇机型环境温度依每3.5℃/1000m比例下降，有风扇机型环境温度依每5℃/1000m比例下降。

技术图纸

典型应用

■ 典型应用

安防监控系统 — 为监控摄像头、录像机、门禁系统等提供不间断电源。
应急照明系统 — 为应急灯具、疏散指示系统提供备用电源。
报警系统 — 为火灾报警器、防盗报警器等提供稳定可靠的电源。
工业控制 — 在电力中断时，为关键工业设备提供短暂的备用电源。
