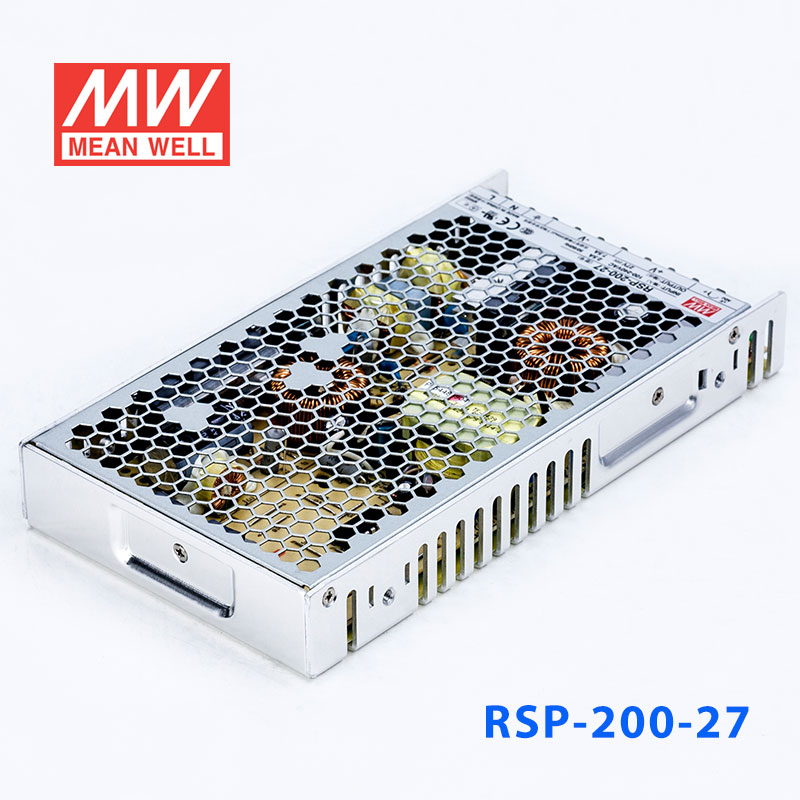

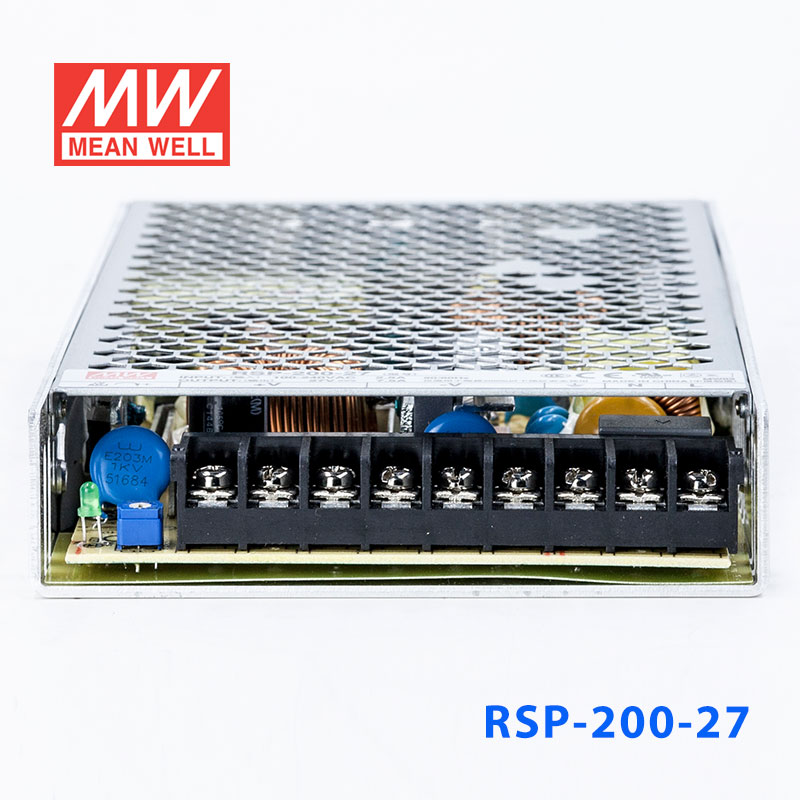

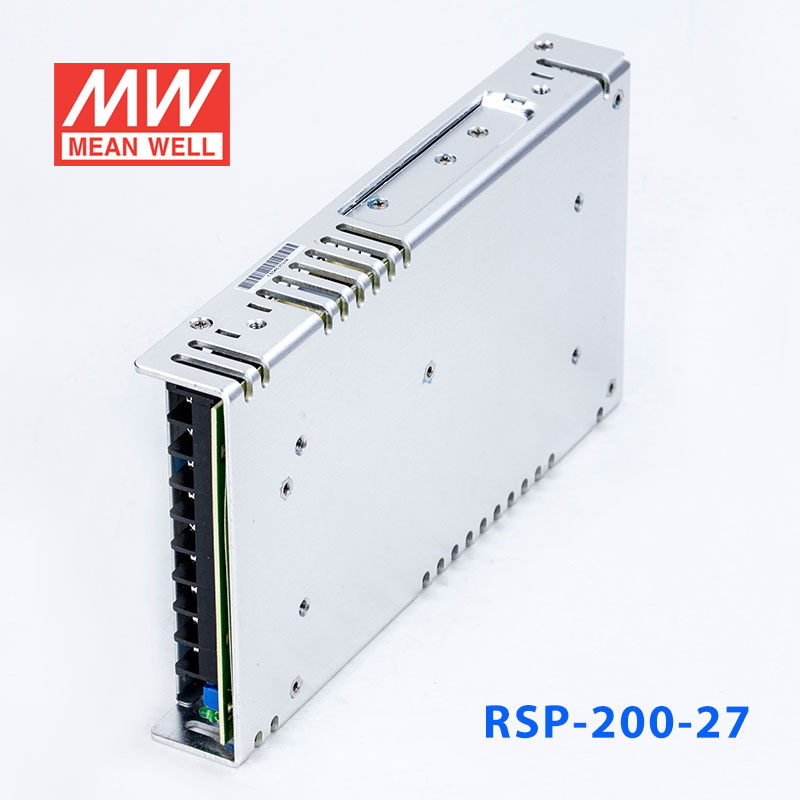

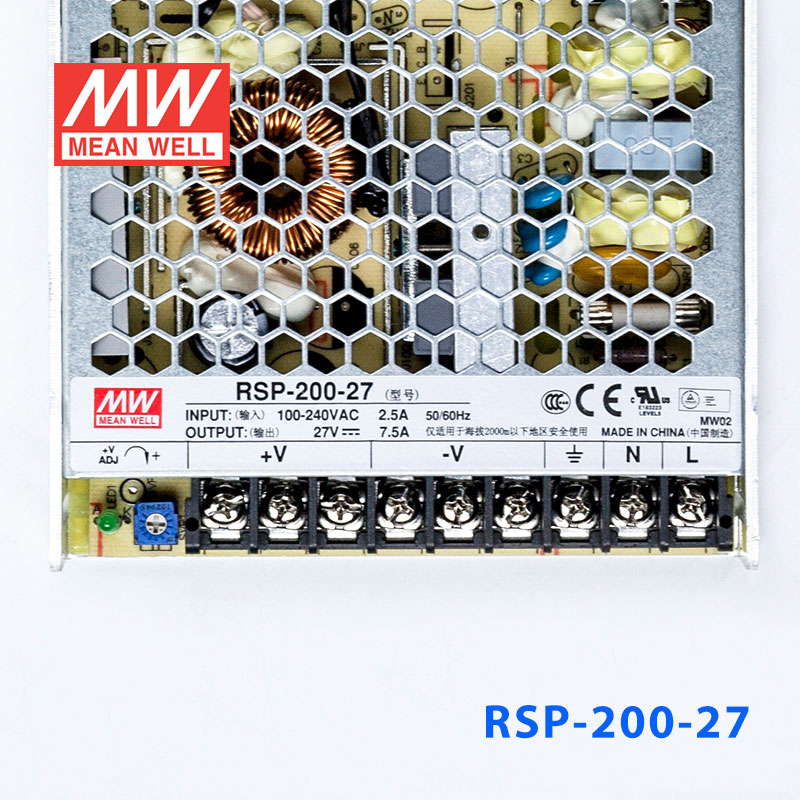

RSP-200-27 · 27V 单路输出带功率因素校正超薄型开关电源

Mean Well · Enclosed Switching Power Supply · 200W 27

输出电压: 27 V DC
额定功率: 200 W
输出电流: 7.5 A

¥197.60市场价 ¥282.10含 13% 增值税

选择型号 — RSP-200系列RSP-200-27

RSP-200-2.5100W · 2.5V · 40A RSP-200-3.3132W · 3.3V · 40A RSP-200-4160W · 4V · 40A RSP-200-5200W · 5V · 40A RSP-200-7.5200.3W · 7.5V · 26.7A RSP-200-12200.4W · 12V · 16.7A RSP-200-13.5201.2W · 13.5V · 14.9A RSP-200-15201W · 15V · 13.4A RSP-200-24200W · 24V · 8.4A

RSP-200-27200W · 27V · 7.5A

RSP-200-36200.2W · 36V · 5.56A RSP-200-48200W · 48V · 4.2A

现货即将售罄无货

现货 · 上海仓 71 件下单后当天备货，工作日 16:00 前付款当日发出

1–3 天
发货

数量

关于 RSP-200-27，直接问工程师已带入当前型号，无需重复说明。

批量报价

也可在官方旗舰店购买

淘宝京东天猫

下载规格书·

明纬原厂授权分销商BSMI CB CCC CE EAC可开 13% 增值税专票

满购包邮正品授权含 13% 增值税发票工程师选型支持

产品概述

RSP-200-27 为该系列 27V 输出型号：额定电流 7.5A，额定功率 202.5W，典型效率 89%。

RSP-200是一款200W单组输出机壳型交流变直流电源供应器。整系列输入电压范围为88~264VAC，并且能提供可满足大部分工业需求的直流输出。每个机型可自然风冷，工作温度达到70℃。

产品特点

国际通用全范围交流输入
内建主动式PFC功能
效率可高达90%
自然风冷
保护种类：短路/过负载/过电压/过温度
可选防潮作业
LED指示电源开启
3年质保

规格参数

RSP-200-27参数摘自官方规格书（2025-01-10 版）下载规格书 PDF

输出

直流电压: 27V
额定电流: 7.5A
电流范围: 0 ~ 7.5A
额定功率: 202.5W
纹波与噪声(最大)^注2: 200mVp-p
电压调整范围: 26 ~ 31.5V
电压精度^注3: ±1.0%
线性调整率: ±0.2%
负载调整率: ±0.5%
启动、上升时间: 1500ms, 50ms/230VAC 3000ms, 50ms/115VAC(满载时)
保持时间(Typ.): 8ms(满载时) 230VAC /115VAC

输入

电压范围^注4: 88 ~ 264VAC或 124 ~ 370VDC
频率范围: 47 ~ 63Hz
功率因子(Typ.): PF>0.95/230VAC PF>0.98/115VAC(满载时)
效率(Typ.): 89%
交流电流(Typ.): 2.5A/115VAC 1.3A/230VAC
浪涌电流(Typ.): 20A/115VAC 40A/230VAC
漏电流: <1.0mA / 240VAC

保护

过负载: 额定输出功率的105 ~ 135% 保护类型:打嗝模式，异常条件移除后可自动恢复
过电压: 32.9 ~ 38.3V 保护类型 :关闭输出电压,重启后恢复
过温度: 关闭输出电压,温度下降后自动恢复

环境

工作温度: -30 ~ +70℃ (请参考"减额曲线")
工作湿度: 20 ~ 90% RH无冷凝
存储温度、湿度: -40 ~ +85℃, 10 ~ 95% RH
温度系数: ±0.03%/℃ (0 ~ 45℃)
耐振动: 10 ~ 500Hz, 2G 10分钟/周期, X、Y、Z轴各60分钟

安规和电磁兼容 (备注4)

安全规范: UL62368-1,TUV BS EN/EN62368-1, EAC TP TC 004, CCC GB4943.1,BSMI CNS15598-1, AS/NZS 60950.1, Dekra EN 61558-1/2-16,IEC 61558-1/2-16(仅 12V or higher models), BIS IS13252(Part1): 2010/IEC 60950-1:2005(except for 2.5V,4V,48V)认证通过
耐压: I/P-O/P:3KVAC I/P-FG:2KVAC O/P-FG:0.5KVAC
绝缘阻抗: I/P-O/P, I/P-FG, O/P-FG:100M Ohms / 500VDC / 25℃/ 70% RH
电磁兼容发射: 符合BS EN/EN55032 (CISPR32) Class B, BS EN/EN61000-3-2,-3,GB9254 Class B, GB17625.1, EAC TP TC 020, CNS15936
电磁兼容抗扰度: 符合BS EN/EN61000-4-2,3,4,5,6,8,11, BS EN/EN55035, 轻工业标准,EAC TP TC 020

其它

MTBF: 2078.1K hrs min. Telcordia SR-332 (Bellcore) ; 224.5K hrs min. MIL-HDBK-217F (25℃)
尺寸: 215*115*30mm (L*W*H)
包装: 0.72Kg; 15pcs/11.8Kg/0.67CUFT

测试条件与备注9

如未特别说明，所有规格参数均在输入为230VAC、额定负载、25℃环境温度下进行量测。
纹波和噪声测量方法：使用一条12"双绞线，同时终端要并联0.1μF和47μF的电容，在20MHz带宽下进行量测。
精度：包含设定误差、线性调整率和负载调整率。
低输入电压情况下需减额输出，具体请参照减额曲线图。
电源应视为系统内元件的一部分，所有的EMC测试都将测试样品安装在一个厚度1mm，长360mm*宽360mm的金属铁板上测试。电源需结合终端设备进行电磁兼容相关确认。有关EMC测试操作指导，请参阅“组件电源供应器的EMI测试”。(在明纬网站https://www.meanwell.com//Upload/PDF/EMI_statement_cn.pdf)
充电器的相关应用，详细内容请咨询明纬
强烈建议外部输出电容不超过5000uF(仅针对RSP-200-2.5/-3.3/-4/-5/-7.5/-12/-13.5/-15)
当海拔高度超过2000米(6500英尺)时，无风扇机型环境温度依每3.5℃/1000m比例下降，有风扇机型环境温度依每5℃/1000m比例下降。
部分機型沒有BIS徽標。有關更多信息, 請聯繫您的MEAN WELL銷售人員。

技术图纸

典型应用

工业控制或自动化装置
测试和测量仪器
激光相关类机器
老化设备
RF应用程序
