首页产品中心RSD系列系列RSD-150B-12

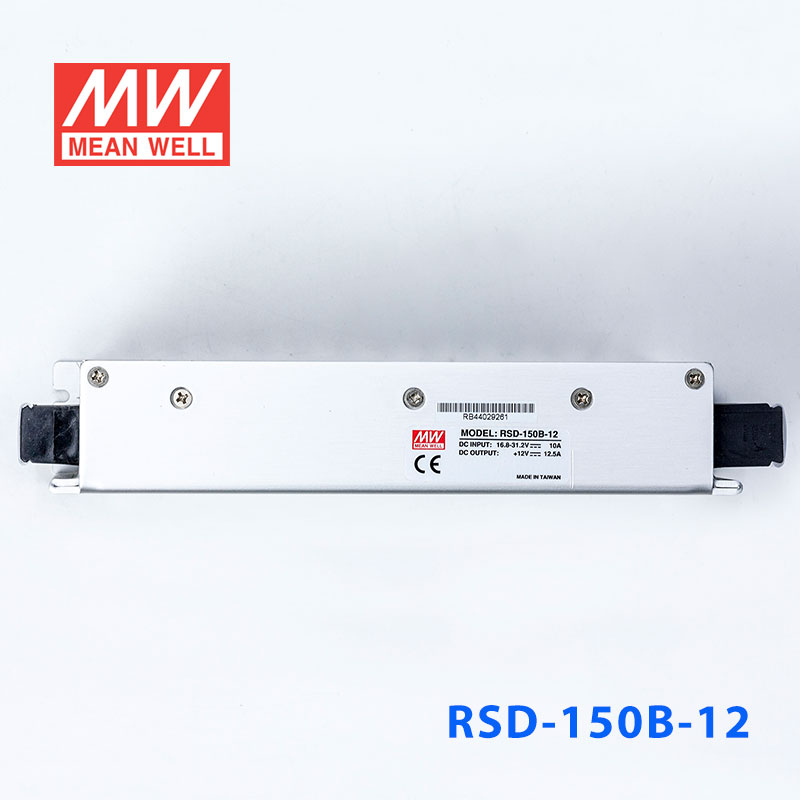

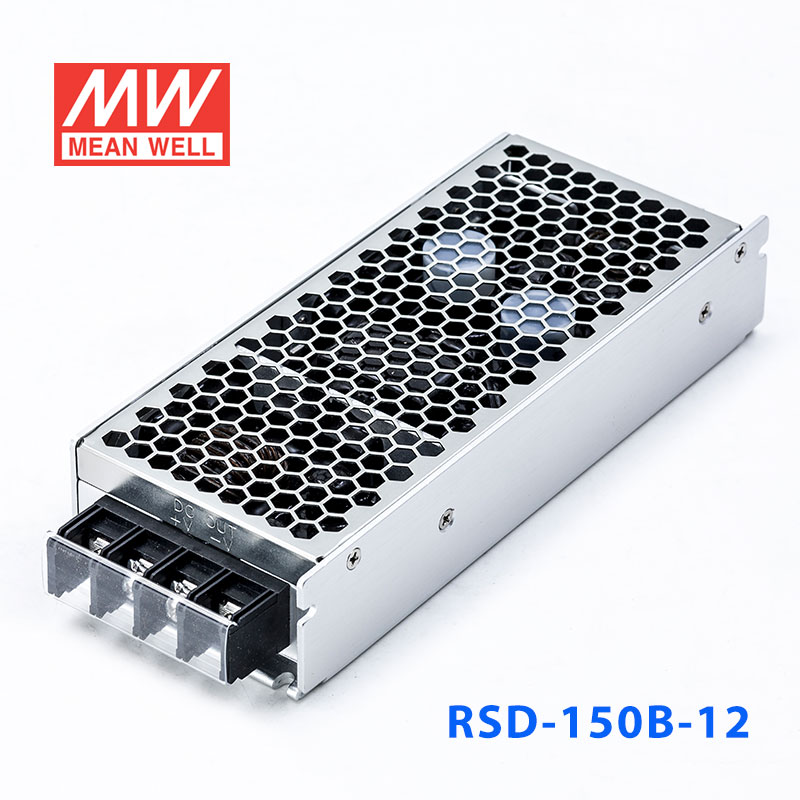

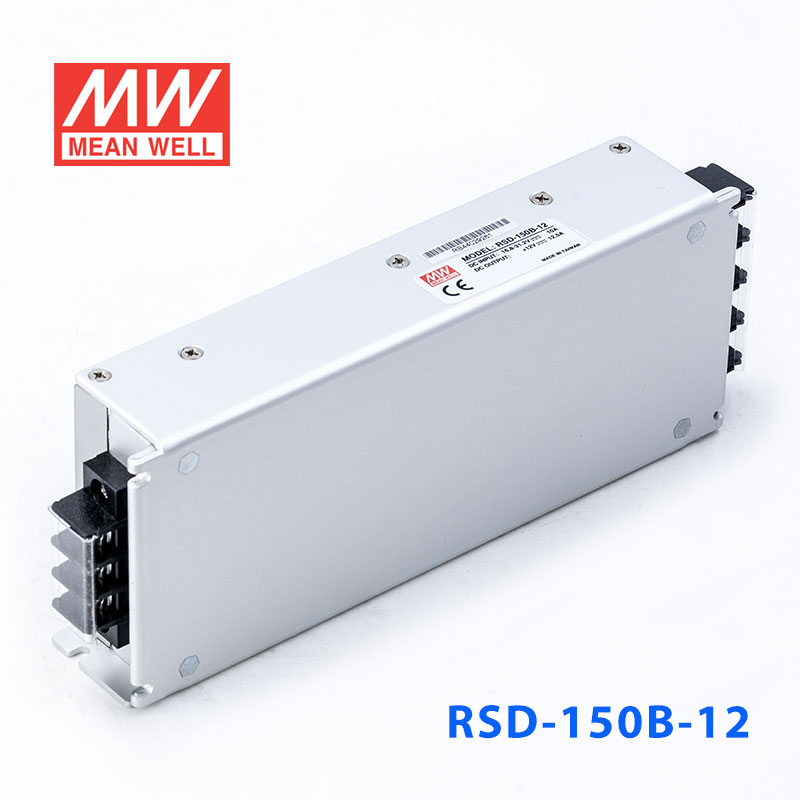

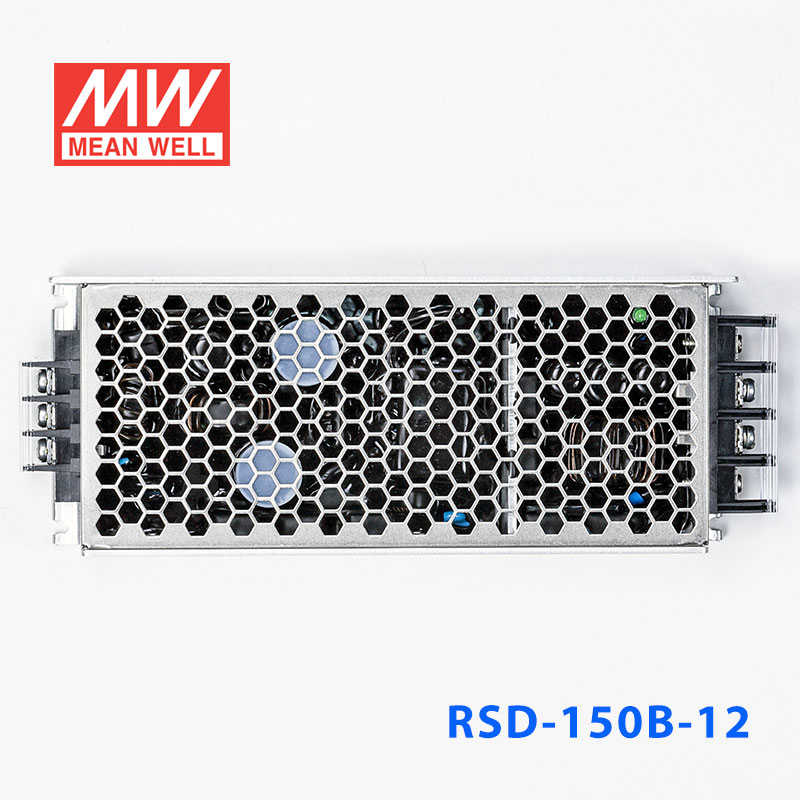

RSD-150B-12 产品图 1
明纬 MEAN WELL · RSD系列 系列
明纬官方正品RSD系列 系列3 年保修

RSD-150B-12 · 14.4~ 入 铁道专用 DC DC转换电源

Mean Well · Enclosed Switching Power Supply · 150W 12

输出电压
12 V DC
额定功率
150 W
输出电流
12.5 A
¥477.40市场价 ¥539.50含 13% 增值税
选择型号 — RSD-150系列RSD-150B-12
RSD-150B-5150W · 5V · 30A库存:有库存
RSD-150B-12150W · 12V · 12.5A库存:有库存
RSD-150B-24151.2W · 24V · 6.3A库存:大量库存RSD-150C-5150W · 5V · 30A库存:即将售罄RSD-150C-12150W · 12V · 12.5A库存:即将售罄RSD-150C-24151.2W · 24V · 6.3A库存:即将售罄RSD-150D-5150W · 5V · 30A库存:大量库存RSD-150D-12150W · 12V · 12.5A库存:无货RSD-150D-24151.2W · 24V · 6.3A库存:库存充足

现货即将售罄无货

现货 · 上海仓 16 件下单后当天备货,工作日 16:00 前付款当日发出
1–3 天
发货
数量
关于 RSD-150B-12,直接问工程师已带入当前型号,无需重复说明。
批量报价

也可在官方旗舰店购买
淘淘宝JD京东天猫
下载规格书·
明纬原厂授权分销商CBCEEACEMCRCM可开 13% 增值税专票
满购包邮正品授权含 13% 增值税发票工程师选型支持
产品概述规格参数典型应用资料下载相关产品

产品概述

RSD-150B-12 为该系列 12V 输出型号:额定电流 12.5A,额定功率 150W,典型效率 90%。

产品特点

  • 符合EN50155 (铁路系统认证)
  • 2:1宽范围输入
  • 保护种类:短路/过负载/过电压/输入反极性保护
  • 4000VDC输入/输出隔离
  • 自然风冷
  • 灌半胶
  • 具有恒流限制电路
  • 1U外型,高度仅36mm
  • 全部使用105℃长寿命电解电容
  • LED电源指示灯
  • 100%满载老化
  • 3年质保

规格参数

RSD-150B-12·参数摘自官方规格书(2013-04-26 版)下载规格书 PDF

输出

直流电压
12V
额定电流
12.5A
电流范围
0 ~ 12.5A
额定功率
150W
纹波与噪声(最大)注2
120mVp-p
电压精度注3
±2.0%
线性调整率
±0.3%
负载调整率
±1.0%
启动、上升时间
800ms, 50ms(满载时)
保持时间(Typ.)
B/C型符合S1等级(满载时), 符合S2等级(70%负载)(除RSD-150B-5 @ 60%负载), D型符合S2等级(满载时)

输入

电压范围 持续
16.8 ~ 31.2VDC
电压范围 1秒
14.4 ~ 33.6VDC
效率(Typ.)
90%
直流电流(Typ.)
7.3A/24V
浪涌电流(Typ.)
45A/24VDC

保护

过负载
额定输出功率的105%~135% 保护模式:恒流限制模式,负载异常条件移除后可自动恢复
过电压
13.8 ~ 16.2V 保护模式:关闭输出电压,重启恢复
过温度
115℃±5℃(TSW1检测主功率变压器) 保护模式: 关闭输出电压, 温度下降后自动恢复

环境

工作温度
-40 ~ +55℃ (无降载) ; +70℃ @ 60%负载自然风冷; +70℃ (有外部底盘时无降载), TX class符合
工作湿度
5 ~ 95% RH,无冷凝
储存温度、湿度
-40 ~ +85℃, 5 ~ 95% RH
温度系数
±0.03%/℃ (0 ~ 50℃)
耐振动
10 ~ 500Hz, 5G 10分钟/周期, X、Y、Z轴各60分钟; 装备:符合IEC61373

安规和电磁兼容

安全规范
符合IEC60950-1(LVD)
耐压
I/P-O/P:4KVDC I/P-FG:2.5KVDC O/P-FG:2.5KVDC
绝缘阻抗
I/P-O/P, I/P-FG, O/P-FG:100M Ohms / 500VDC / 25℃/ 70% RH
电磁兼容发射
符合EN55022 (CISPR22)传导发射: Class A, 辐射发射: Class B
电磁兼容抗扰度
符合EN61000-4-2,3,4,6,8, A级轻工业标准
铁路标准
符合EN50155 / IEC60571,包括IEC61373的冲击和振动试验, EN50121-3-2的EMC要求

其它

MTBF
≥223.2K hrs. MIL-HDBK-217F (25℃)
尺寸
189*77*36mm (L*W*H)
包装
0.8Kg; 15pcs/13Kg/0.75CUFT
测试条件与备注4
  1. 如未特别说明,所有规格参数均在输入为24,48,110VDC、额定负载、25℃环境温度下进行量测。
  2. 纹波和噪声测量方法:使用一条12"双绞线,同时终端要并联0.1uf和47uf的电容,在20MHZ带宽下进行量测。
  3. 精度:包含设定误差、线性调整率和负载调整率。
  4. 电源被视为系统内元件的一部分,需结合终端设备进行电磁兼容相关确认。

典型应用

■ 典型应用

  • 铁路及交通系统 — 列车控制系统、车载设备、信号系统、轨道交通供电。
  • 工业自动化 — 工业控制设备、自动化生产线、传感器供电、数据采集系统。
  • 电池备援系统 — 紧急照明、UPS系统、通信基站备用电源。
  • 恶劣环境应用 — 户外监控、矿山设备、船舶电子、风力发电控制。
  • 通信设备 — 网络交换机、路由器、无线基站、光纤传输设备。

资料下载

规格书1

RSD-150B-12 规格书PDF下载

认证证书7

EN50155认证证书RSD-150-EN50155-cer.pdfPDF下载
UL认证证书E183223-UL-cer.pdfPDF下载
EAC认证证书EAC-cer.pdfPDF下载
CB认证证书RSD-150-CB(UL)-cer.pdfPDF下载
EMC认证证书RSD-150-EMC-CER.PDFPDF下载
CE认证证书RSD-150-CE-DEC.PDFPDF下载
UK认证证书RSD-150-UK-dec.pdfPDF下载

您可能感兴趣

RSD-150C-12 RSD-150C-12 150W 28.8~67.2V 输入 12V 12.5A 输出铁道专用明纬DC-DC转换电源
RSD-150C-12

RSD-150C-12 150W 28.8~67.2V 输入 12V 12.5A 输出铁道专用明纬DC-DC转换电源

■ 产品概述 明纬RSD-150C-12是一款专为严苛工业及铁道应用设计的150W高性能DC-DC转换电源。

电压
12
功率
150W
CBCEEACEMC+4
即将售罄
¥415.00
RSD-150D-12 RSD-150D-12 150W 57.6~154V 输入 12V 12.5A 输出铁道专用明纬DC-DC转换电源
RSD-150D-12

RSD-150D-12 150W 57.6~154V 输入 12V 12.5A 输出铁道专用明纬DC-DC转换电源

■ 产品概述 明纬RSD-150D-12是一款专为严苛工业环境设计的150W DC-DC转换电源,属于明纬RSD系列。

电压
12
功率
150W
CBCEEACEMC+4
无货
¥415.00
RSD-200B-12 RSD-200B-12 200W 14.4~33.6V 输入 12V 16.7A 输出铁道专用明纬DC-DC转换电源
RSD-200B-12

RSD-200B-12 200W 14.4~33.6V 输入 12V 16.7A 输出铁道专用明纬DC-DC转换电源

■ 产品概述 明纬RSD-200B-12是一款200W的DC-DC转换电源,专为严苛的铁道应用设计。

电压
12
功率
200.4W
CBCEEACEMC+4
有库存
¥520.00

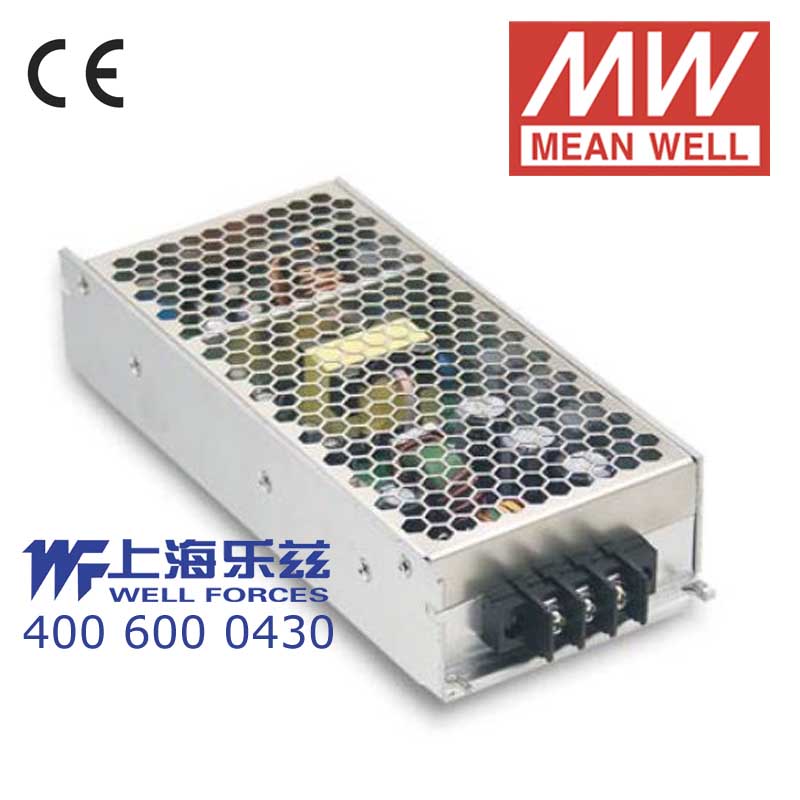

RSD-200D-12 RSD-200D-12 200W 57.6~154V 输入 12V 16.7A 输出铁道专用明纬DC-DC转换电源
