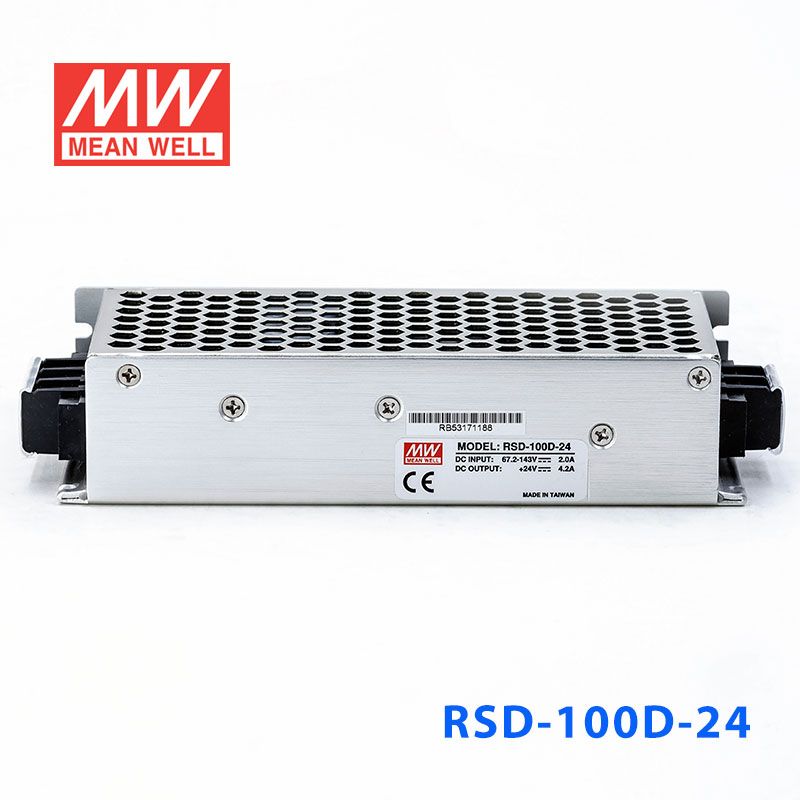

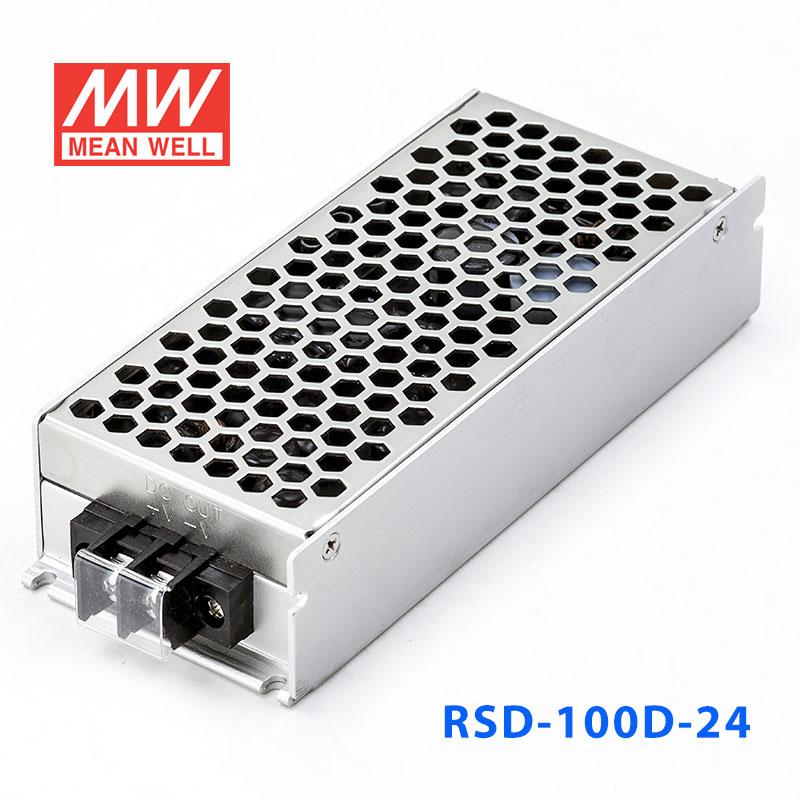

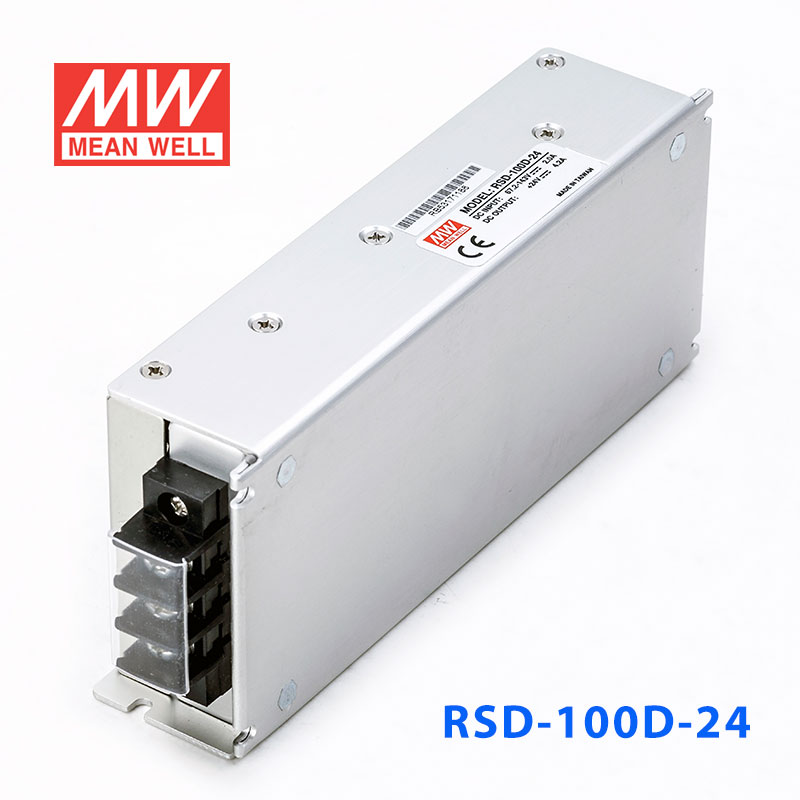

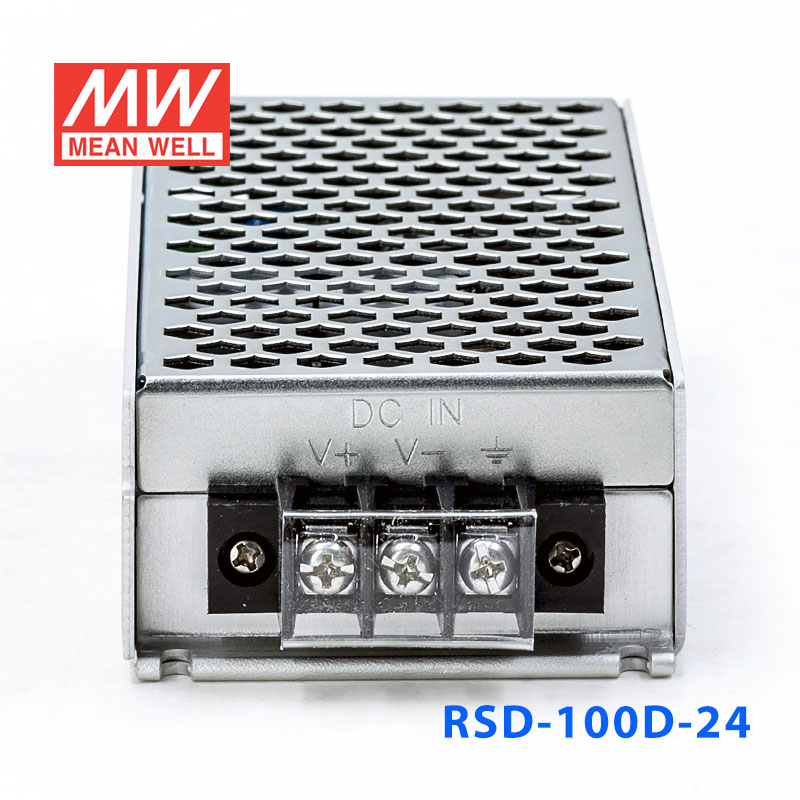

RSD-100D-24 · 57.6~ 入铁道专用 DC DC转换电源

Mean Well · Enclosed Switching Power Supply · 100.8W 24

输出电压: 24 V DC
额定功率: 100.8 W
输出电流: 4.2 A

¥368.20市场价 ¥421.20含 13% 增值税

选择型号 — RSD-100系列RSD-100D-24

RSD-100B-5100W · 5V · 20A RSD-100B-12100.8W · 12V · 8.4A RSD-100B-24100.8W · 24V · 4.2A RSD-100C-5100W · 5V · 20A RSD-100C-12100.8W · 12V · 8.4A RSD-100C-24100.8W · 24V · 4.2A RSD-100D-5100W · 5V · 20A RSD-100D-12100.8W · 12V · 8.4A

RSD-100D-24100.8W · 24V · 4.2A

现货即将售罄无货

现货 · 上海仓 49 件下单后当天备货，工作日 16:00 前付款当日发出

1–3 天
发货

数量

关于 RSD-100D-24，直接问工程师已带入当前型号，无需重复说明。

批量报价

也可在官方旗舰店购买

淘宝京东天猫

下载规格书·

明纬原厂授权分销商CB CE EAC EMCRCM可开 13% 增值税专票

满购包邮正品授权含 13% 增值税发票工程师选型支持

产品概述

RSD-100D-24 为该系列 24V 输出型号：额定电流 4.2A，额定功率 100.8W，典型效率 90%。

产品特点

符合EN50155 (铁路系统认证)
2:1宽范围输入
保护种类：短路/过负载/过电压/输入反极性保护
4000VDC输入/输出隔离
自然风冷
灌半胶
具有恒流限制电路
1U外型，高度仅36mm
全部使用105℃长寿命电解电容
LED电源指示灯
100%满载老化
3年质保

规格参数

RSD-100D-24参数摘自官方规格书（2013-04-26 版）下载规格书 PDF

输出

直流电压: 24V
额定电流: 4.2A
电流范围: 0 ~ 4.2A
额定功率: 100.8W
纹波与噪声 (最大)^注2: 150mVp-p
电压精度^注3: ±2.0%
线性调整率: ±0.2%
负载调整率: ±1.0%
启动、上升时间: 800ms, 50ms(满载时)
保持时间 (Typ.): B/C型符合S1等级(满载时), 符合S2等级(70%负载); D型符合S2等级(满载时)

输入

电压范围持续: 67.2 ~ 143VDC
电压范围 1秒: 57.6 ~ 154VDC
效率 (Typ.): 90%
直流电流 (Typ.): 1.2A/110V
浪涌电流 (Typ.): 30A/110VDC

保护

过负载: 额定输出功率的105%~135% 保护模式:恒流限制模式，负载异常条件移除后可自动恢复
过电压: 27.6 ~ 32.4V 保护模式:关闭输出电压,重启恢复

环境

工作温度: -40 ~ +55℃ (无降载) ; +70℃ @ 60%负载自然风冷; +70℃ (有外部底盘时无降载)，TX class符合
工作湿度: 5 ~ 95% RH,无冷凝
储存温度、湿度: -40 ~ +85℃, 5 ~ 95% RH
温度系数: ±0.03%/℃ (0 ~ 50℃)
耐振动: 10 ~ 500Hz, 5G 10分钟/周期, X、Y、Z轴各60分钟; 装备:符合IEC61373

安规和电磁兼容 (备注4)

安全规范: 符合IEC60950-1(LVD)
耐压: I/P-O/P:4KVDC I/P-FG:2.5KVDC O/P-FG:2.5KVDC
绝缘阻抗: I/P-O/P, I/P-FG, O/P-FG:100M Ohms / 500VDC / 25℃/ 70% RH
电磁兼容发射: 符合EN55022 (CISPR22)传导发射: Class A, 辐射发射: Class B
电磁兼容抗扰度: 符合EN61000-4-2,3,4,6,8, A级轻工业标准
铁路标准: 符合EN50155 / IEC60571,包括IEC61373的冲击和振动试验, EN50121-3-2的EMC要求

其它

MTBF: ≥254.1K hrs. MIL-HDBK-217F (25℃)
尺寸: 161*68*36mm (L*W*H)
包装: 0.6Kg; 24pcs/15.4Kg/0.98CUFT

测试条件与备注4

如未特别说明，所有规格参数均在输入为24,48,110VDC、额定负载、25℃环境温度下进行量测。
纹波和噪声测量方法：使用一条12"双绞线，同时终端要并联0.1uf和47uf的电容，在20MHZ带宽下进行量测。
精度：包含设定误差、线性调整率和负载调整率。
电源被视为系统内元件的一部分，需结合终端设备进行电磁兼容相关确认。

典型应用

■ 典型应用

轨道交通系统 — 信号控制、车载设备供电、列车照明系统。
工业自动化 — 工业控制设备、监控系统、工厂自动化电源。
电池备援系统 — 应急电源、UPS系统、通信基站备用电源。
船舶与海事设备 — 船载电子设备、导航系统、甲板机械供电。
重型机械设备 — 工程车辆、矿山设备、农用机械的电源转换。
