首页产品中心RS系列系列RS-35-5

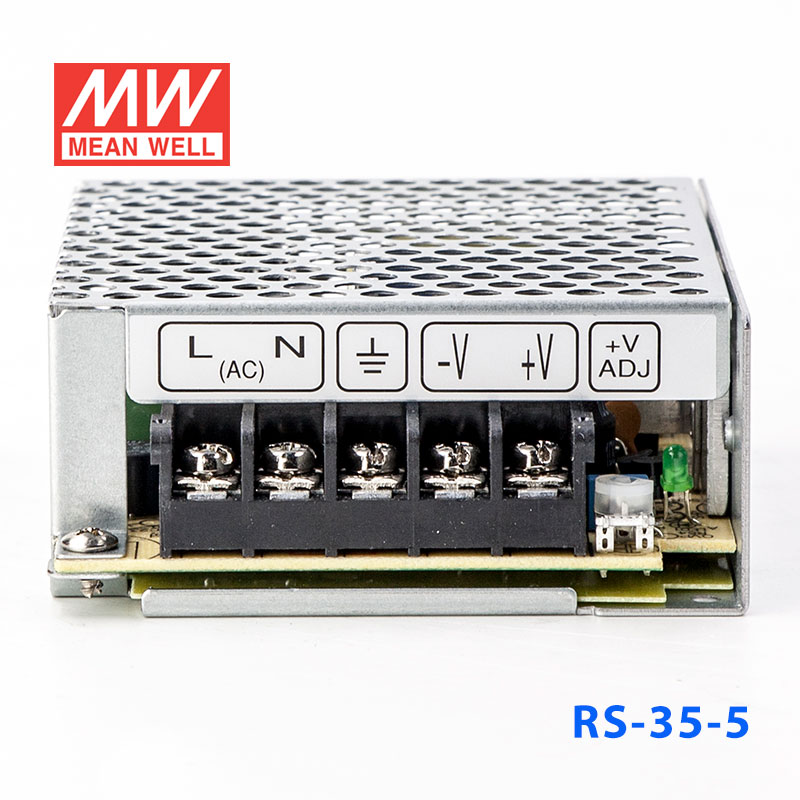

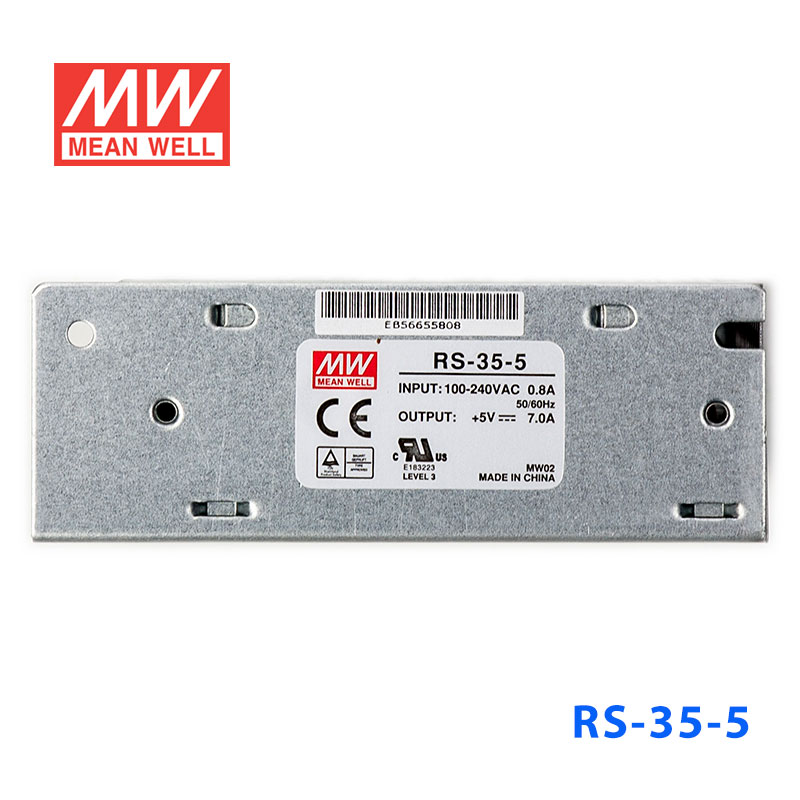

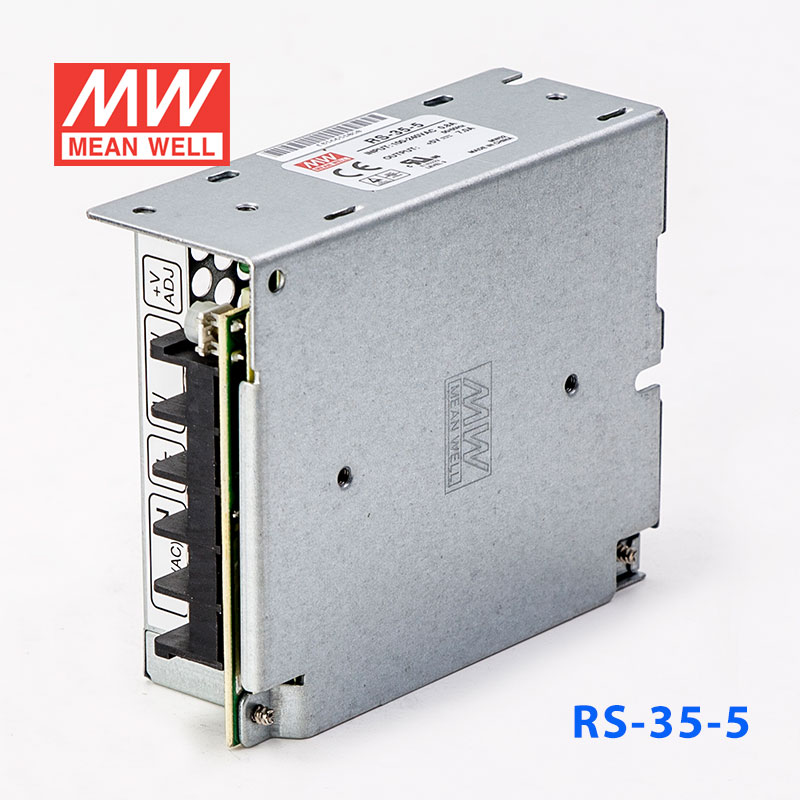

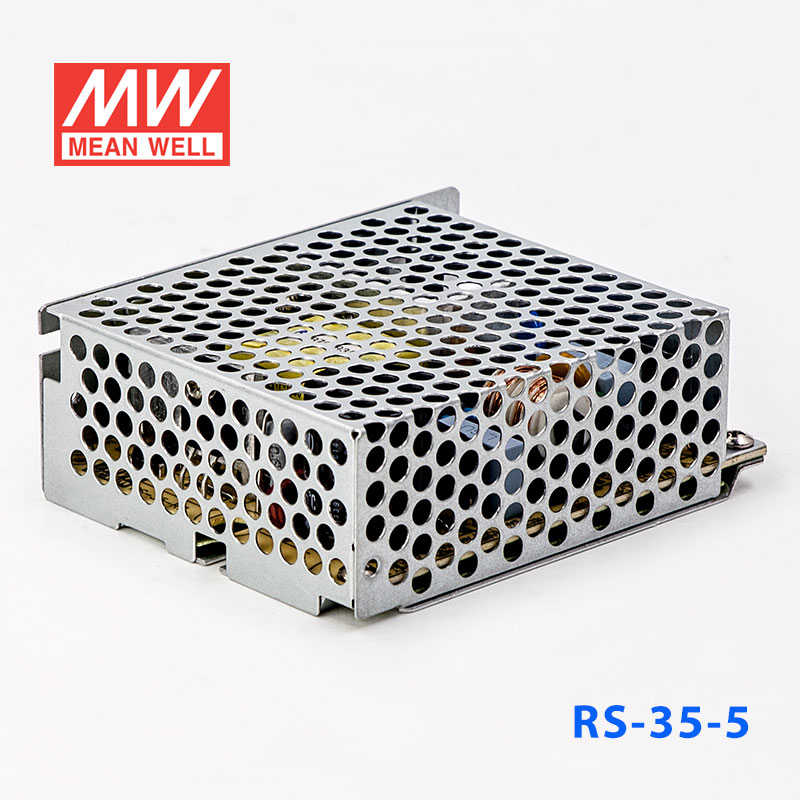

RS-35-5 产品图 1
明纬 MEAN WELL · RS系列 系列
明纬官方正品RS系列 系列3 年保修

RS-35-5 · 5V 单路输出 开关电源

G3系列-高性能内置有外壳
输出电压
5 V DC
额定功率
35 W
输出电流
7 A
¥61.00市场价 ¥71.50含 13% 增值税
选择型号 — RS-35系列RS-35-5
RS-35-3.335W · 3.3V · 7A库存:有库存
RS-35-535W · 5V · 7A库存:库存充足
RS-35-1235W · 12V · 3A库存:大量库存RS-35-1535W · 15V · 2.4A库存:有库存RS-35-2435W · 24V · 1.5A库存:大量库存RS-35-4835W · 48V · 0.8A库存:即将售罄

现货即将售罄

现货 · 上海仓 58 件下单后当天备货,工作日 16:00 前付款当日发出
1–3 天
发货
数量
关于 RS-35-5,直接问工程师已带入当前型号,无需重复说明。
批量报价

也可在官方旗舰店购买
淘淘宝JD京东天猫
下载规格书·
明纬原厂授权分销商BSMICBCECQCEAC可开 13% 增值税专票
满购包邮正品授权含 13% 增值税发票工程师选型支持
产品概述规格参数技术图纸典型应用资料下载相关产品

产品概述

RS-35-5 为该系列 5V 输出型号:额定电流 7A,额定功率 35W,典型效率 80.5%。

产品特点

  • 国际通用全范围交流输入
  • 保护种类:短路/过负载/过电压
  • 自然风冷
  • LED电源指示灯
  • 100%满载老化
  • 空载消耗< 0.5W
  • 全部使用105℃ 长寿命电解电容
  • 能承受300VAC浪涌输入5秒
  • 工作温度高达70℃
  • 承受5G振动测试
  • 高效率,长寿命和高信赖性
  • 3年质保

规格参数

RS-35-5·参数摘自官方规格书(2024-11-22 版)下载规格书 PDF

输出

直流电压
5V
额定电流
7A
电流范围
0 ~ 7A
额定功率
35W
纹波与噪声(最大)注2
80mVp-p
电压调整范围
4.5 ~ 5.5V
电压精度注3
±2.0%
线性调整率注4
±0.5%
负载调整率注5
±1.0%
启动、上升时间
500ms, 50ms/230VAC 1200ms,50ms/115VAC(满载时)
保持时间(Typ.)
80ms/230VAC 15ms/115VAC(满载时)

输入

电压范围
88 ~ 264VAC或125 ~ 373VDC(承受300VAC浪涌输入5S,无损坏)
频率范围
47 ~ 63Hz
效率(Typ.)
80.5%
交流电流(Typ.)
0.8A/115VAC 0.55A/230VAC
浪涌电流(Typ.)
冷启动:36A/230VAC
漏电流
<2mA / 240VAC

保护

过负载
额定输出功率的110%~150% 保护模式:打嗝模式,负载异常条件移除后可自动恢复
过电压
5.75 ~ 6.75V 保护模式:打嗝模式,电压异常条件移除后可自动恢复

环境

工作温度
-25~+70℃ (请参考"减额曲线")
工作湿度
20 ~ 90% RH,无冷凝
储存温度、湿度
-40 ~ +85℃, 10 ~ 95% RH
温度系数
±0.03%/℃ (0 ~ 50℃)
耐振动
10 ~ 500Hz, 5G 10分钟/周期, X、Y、Z轴各60分钟

安规和电磁兼容 (备注6)

安全规范
UL62368-1,TUV BS EN/EN62368-1, AS/NZS 62368.1,EAC TP TC 004认证通过
耐压
I/P-O/P:3KVAC I/P-FG:1.5KVAC O/P-FG:0.5KVAC
绝缘阻抗
I/P-O/P, I/P-FG, O/P-FG:100M Ohms / 500VDC / 25℃/ 70% RH
电磁兼容发射
符合BS EN/EN55032 (CISPR32) Class B, BS EN/EN61000-3-2,-3,EAC TP TC 020
电磁兼容抗扰度
符合BS EN/EN61000-4-2,3,4,5,6,8,11, BS EN/EN55035, BS EN/EN61000-6-2 (BS EN/EN50082-2), 重工业标准,EAC TP TC 020

其它

MTBF
3428.3K hrs min. Telcordia SR-332 (Bellcore) ; 602.6K hrs min. MIL-HDBK-217F (25℃)
尺寸
99*82*36mm (L*W*H)
包装
0.3Kg; 45pcs/14Kg/0.76CUFT
测试条件与备注7
  1. 如未特别说明,所有规格参数均在输入为230VAC、额定负载、25℃环境温度下进行量测。
  2. 纹波和噪声测量方法:使用一条12"双绞线,同时终端要并联0.1μF和47μF的电容,在20MHz带宽下进行量测。
  3. 精度:包含设定误差、线性调整率和负载调整率。
  4. 线性调整率测量方法: 在额定负载下,从低电压到高电压测试。
  5. 负载调整率测量方法: 从0%到100%额定负载。
  6. 电源应视为系统内元件的一部分,所有的EMC测试都将测试样品安装在一个厚度1mm,长360mm*宽360mm的金属铁板上测试。电源需结合终端设备进行电磁兼容相关确认。有关EMC测试操作指导,请参阅“组件电源供应器的EMI测试”。 (在明纬网站https://www.meanwell.com//Upload/PDF/EMI_statement_cn.pdf)
  7. 当海拔高度超过2000米(6500英尺)时,无风扇机型环境温度依每3.5℃/1000m比例下降,有风扇机型环境温度依每5℃/1000m比例下降。

技术图纸

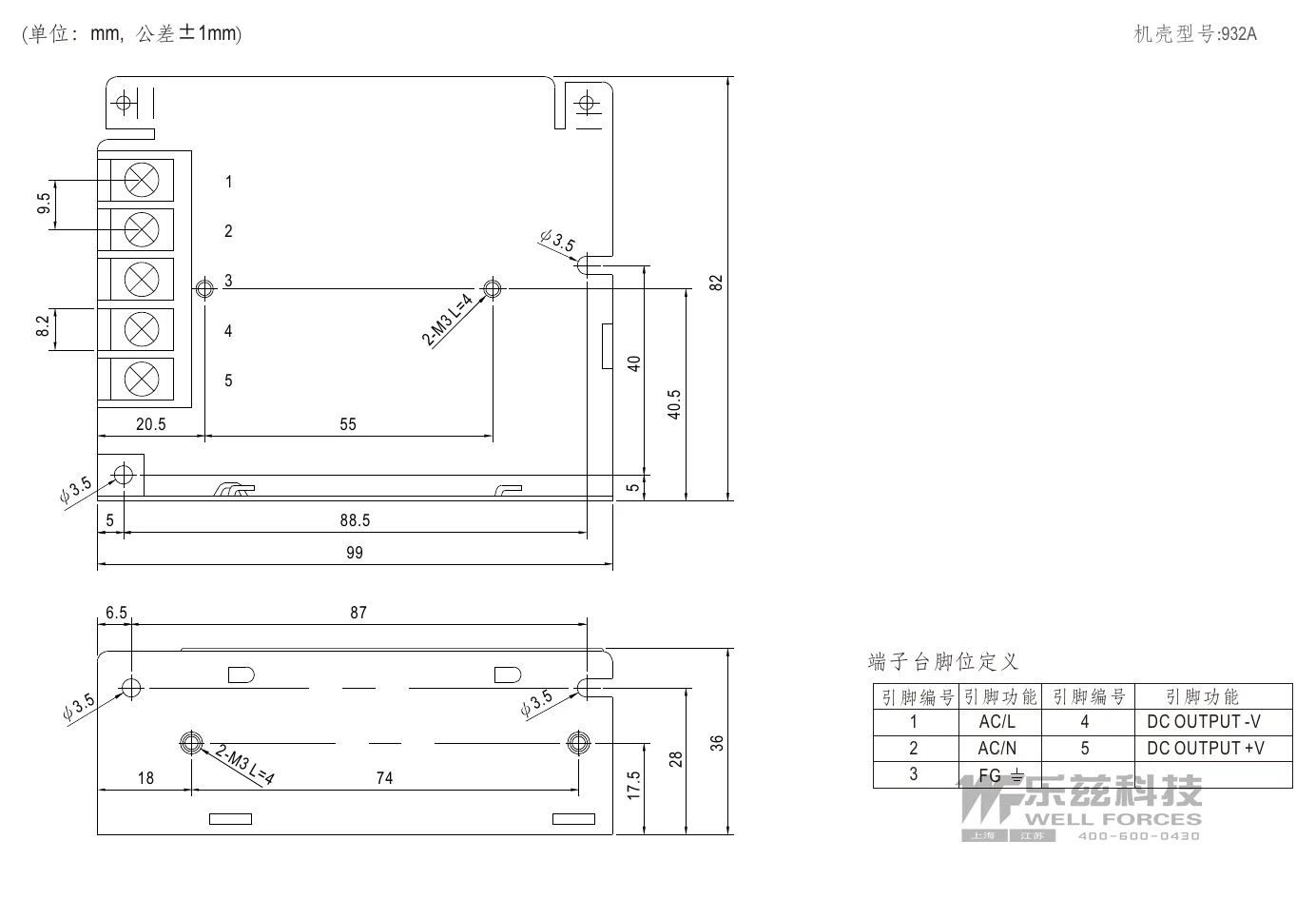

RS-35-5 机构尺寸
机构尺寸左右滑动 · 点击查看大图

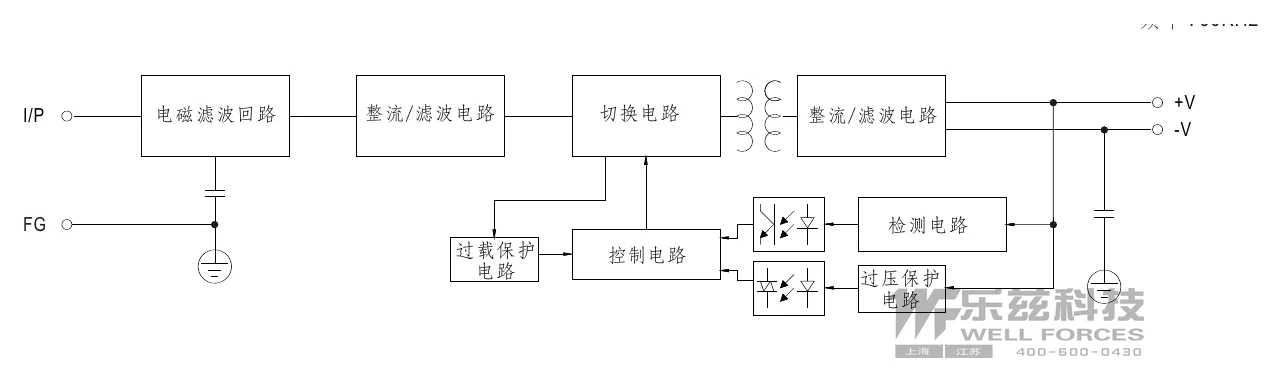

RS-35-5 方框图
方框图左右滑动 · 点击查看大图

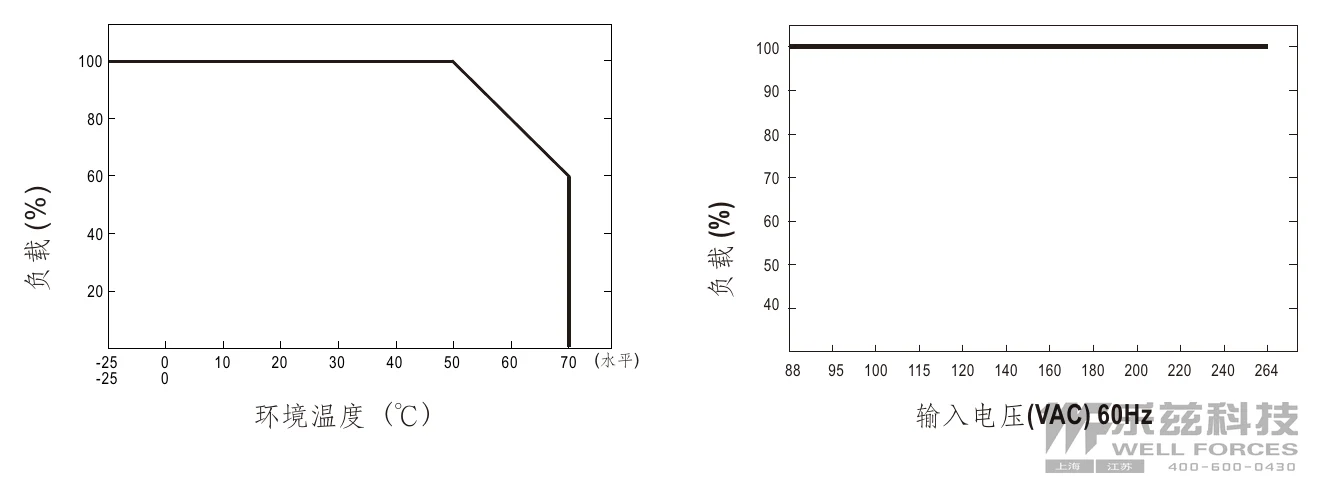

RS-35-5 减额曲线
减额曲线左右滑动 · 点击查看大图

典型应用

■ 典型应用

  • 工业自动化 — 适用于PLC控制系统、传感器供电、执行器驱动等。
  • LED显示与照明 — 为LED显示屏、广告牌、工业照明设备提供稳定电源。
  • 安防监控系统 — 适用于监控摄像头、门禁系统、报警设备等。
  • 通讯设备 — 为网络交换机、路由器、无线AP等通讯设备供电。
  • 仪器仪表 — 适用于各类工业控制仪表、测试设备、实验室仪器。
  • 智能家居与楼宇自动化 — 为智能控制器、传感器节点、智能门锁等提供电源。

资料下载

规格书1

RS-35-5 规格书PDF下载

3D 图档1

RS-35-5 3D 图档ZIP下载

认证证书8

UL认证证书E183223-UL-CER.PDFPDF下载
TÜV认证证书RS,RD-35-TUV-CER.PDFPDF下载
CB认证证书RS,RD-35-CB(TUV)-cer.pdfPDF下载
CB认证证书RD,RS-35-CB(UL)-cer.pdfPDF下载
EAC认证证书EAC-cer.pdfPDF下载
EMC认证证书RS,RD-35-EMC-CER.PDFPDF下载
CE认证证书RS,RD-35-CE-DEC.PDFPDF下载
UK认证证书RS,RD-35-UK-dec.pdfPDF下载

您可能感兴趣

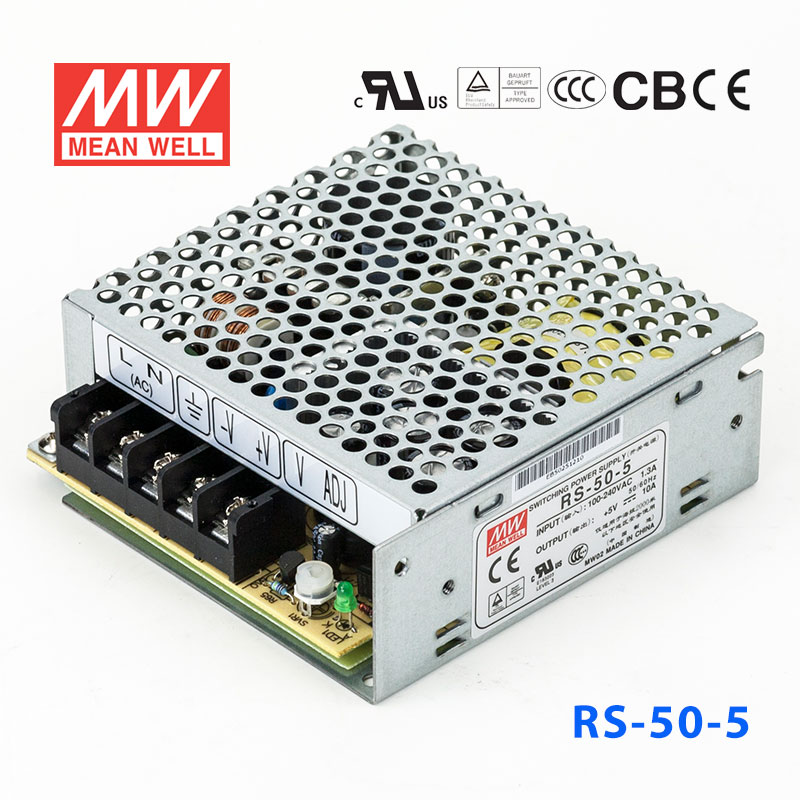

RS-50-5 RS-50-5 50W 5V10A 单路输出明纬开关电源(G3系列-高性能内置有外壳)
RS-50-5

RS-50-5 50W 5V10A 单路输出明纬开关电源(G3系列-高性能内置有外壳)

■ 产品概述 明纬RS-50-5是一款高性能、高可靠的50W单路输出开关电源,属于明纬G3系列。

电压
5
功率
50W
CBCCCCEEAC+5
大量库存
¥70.00
RS-25-5 RS-25-5 25W 5V5A 单路输出明纬电源(G3系列-高性能内置有外壳)
RS-25-5

RS-25-5 25W 5V5A 单路输出明纬电源(G3系列-高性能内置有外壳)

■ 产品概述 明纬RS-25-5是一款高性能、高可靠的25W单路输出开关电源,属于明纬G3系列。

电压
5
功率
25W
BSMICBCCCCE+7
大量库存
¥54.00

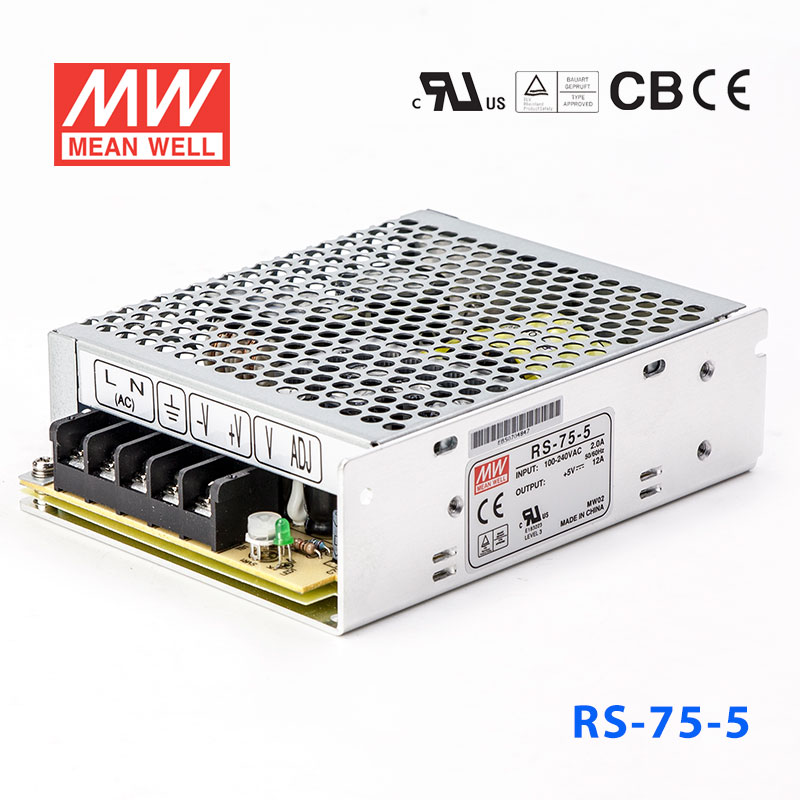

RS-75-5 RS-75-5 75W 5V12A 单路输出明纬开关电源(G3系列-高性能内置有外壳)
