首页产品中心RS系列系列RS-15-3.3

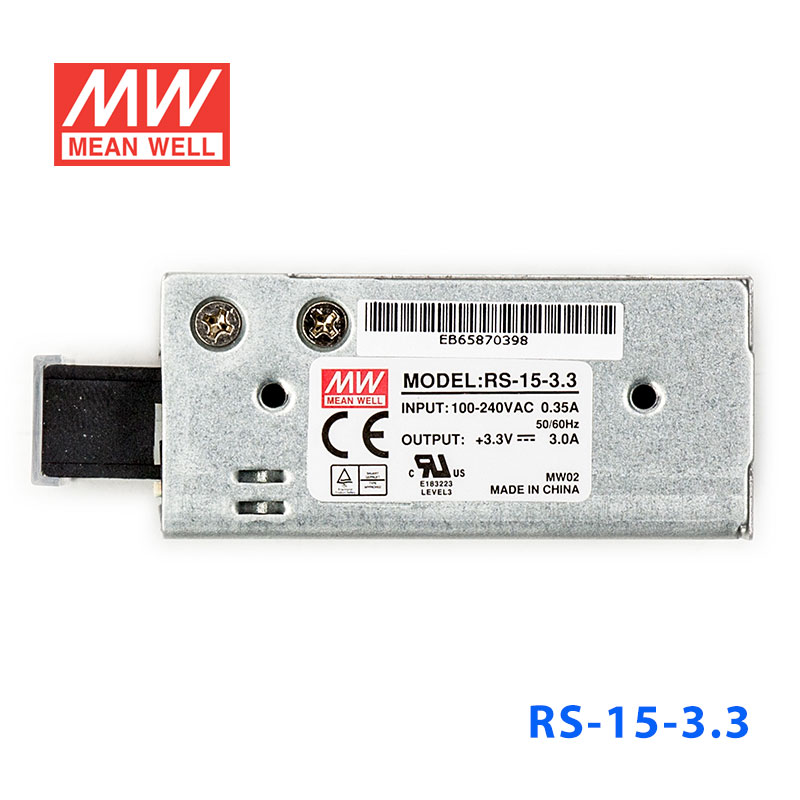

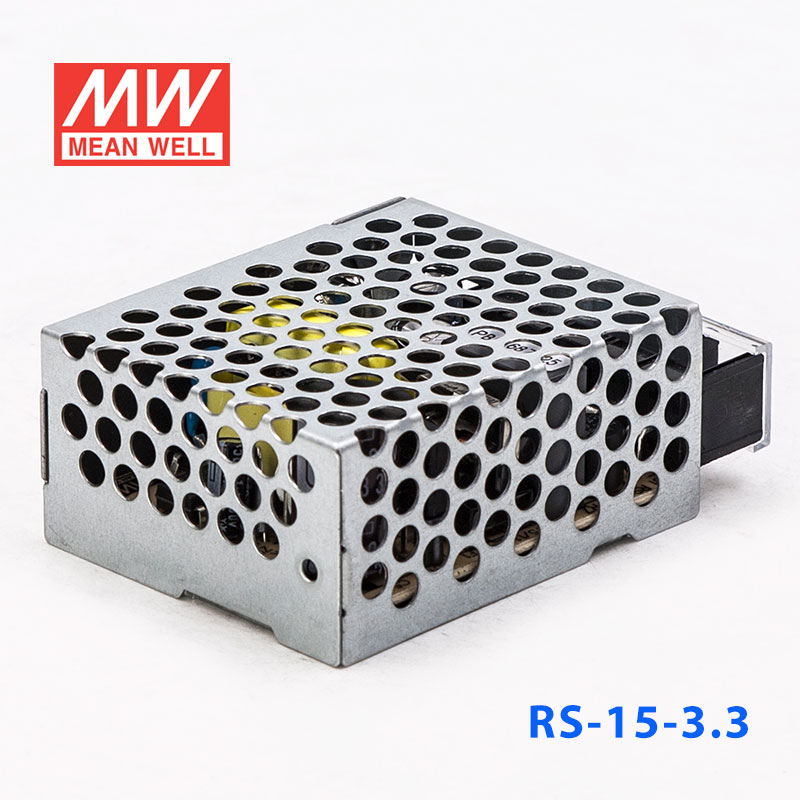

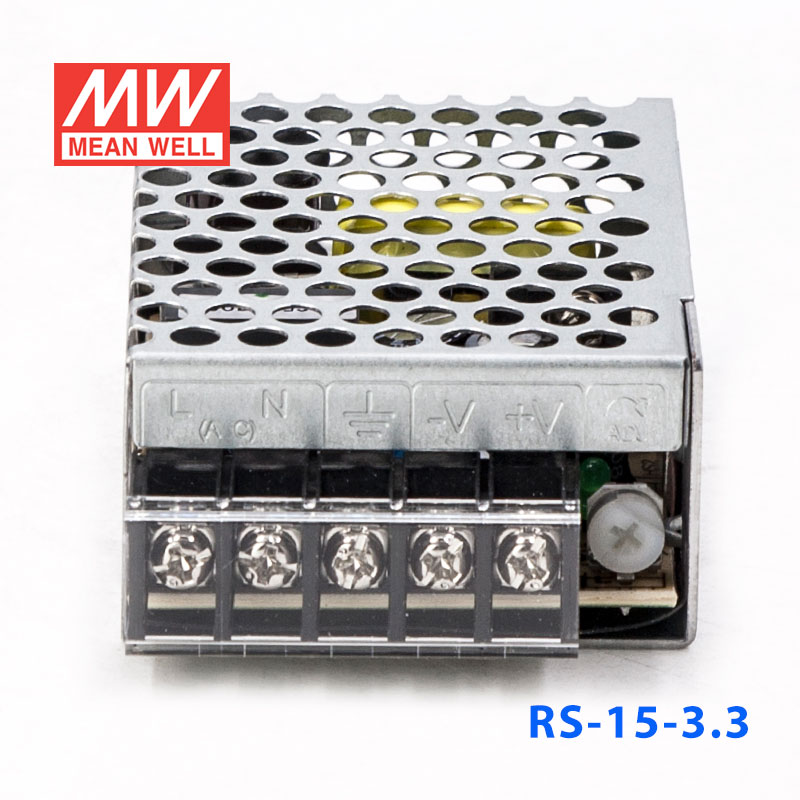

RS-15-3.3 产品图 1
明纬 MEAN WELL · RS系列 系列
明纬官方正品RS系列 系列3 年保修

RS-15-3.3 · 3.3V 单路输出 开关电源

G3系列-高性能内置有外壳
输出电压
3.3 V DC
额定功率
9.9 W
输出电流
3 A
¥44.00市场价 ¥61.10含 13% 增值税
选择型号 — RS-15系列RS-15-3.3
RS-15-3.39.9W · 3.3V · 3A库存:大量库存
RS-15-515W · 5V · 3A库存:大量库存RS-15-1215.6W · 12V · 1.3A库存:大量库存RS-15-1515W · 15V · 1A库存:大量库存RS-15-2415W · 24V · 0.625A库存:大量库存RS-15-4815W · 48V · 0.313A库存:大量库存

现货

现货 · 上海仓 173 件下单后当天备货,工作日 16:00 前付款当日发出
1–3 天
发货
数量
关于 RS-15-3.3,直接问工程师已带入当前型号,无需重复说明。
批量报价

也可在官方旗舰店购买
淘淘宝JD京东天猫
下载规格书·
明纬原厂授权分销商CEEACFCCBISCCC可开 13% 增值税专票
满购包邮正品授权含 13% 增值税发票工程师选型支持
产品概述规格参数技术图纸典型应用资料下载相关产品

产品概述

RS-15-3.3 为该系列 3.3V 输出型号:额定电流 3A,额定功率 9.9W,典型效率 72%。

产品特点

  • 国际通用全范围交流输入
  • 保护种类:短路/过负载/过电压/过温度
  • 自然风冷
  • LED电源指示灯
  • 100%满载老化
  • 空载消耗< 0.5W
  • 全部使用105℃ 长寿命电解电容
  • 能承受300VAC浪涌输入5秒
  • 工作温度高达70℃
  • 承受5G振动测试
  • 高效率,长寿命和高信赖性
  • 3年质保

规格参数

RS-15-3.3·参数摘自官方规格书(2026-04-10 版)下载规格书 PDF

输出

直流电压
3.3V
额定电流
3A
电流范围
0 ~ 3A
额定功率
9.9W
纹波与噪声(最大)注2
80mVp-p
电压调整范围
2.9 ~ 3.6V
电压精度注3
±3.0%
线性调整率注4
±0.5%
负载调整率注5
±2.0%
启动、上升时间
1000ms, 30ms/230VAC 1000ms,30ms/115VAC(满载时)
保持时间(Typ.)
70ms/230VAC 12ms/115VAC(满载时)

输入

电压范围
85 ~ 264VAC或120 ~ 370VDC
频率范围
47 ~ 63Hz
效率(Typ.)
72%
交流电流(Typ.)
0.35A/115VAC 0.25A/230VAC
浪涌电流(Typ.)
冷启动:65A/230VAC
漏电流
<2mA / 240VAC

保护

过负载
大于额定输出的105% 保护模式:打嗝模式,负载异常条件移除后可自动恢复
过电压
3.8 ~ 4.45V 保护模式:关断输出电压,二极管钳位
过温度
关断输出电压,温度恢复正常后可自动恢复

环境

工作温度
-20~+70℃ (请参考"减额曲线")
工作湿度
20 ~ 90% RH,无冷凝
储存温度、湿度
-40 ~ +85℃, 10 ~ 95% RH
温度系数
±0.03%/℃ (0 ~ 50℃)
耐振动
10 ~ 500Hz, 5G 10分钟/周期, X、Y、Z轴各60分钟

安规和电磁兼容 (备注6)

安全规范
UL62368-1, TUV BS EN/EN62368-1 ,CCC GB4943.1, AS/NZS 62368.1,EAC TP TC 004,BSMI CNS15598-1, BIS IS13252(Part1):2010/IEC 60950-1: 2005 认证通过
耐压
I/P-O/P:3KVAC I/P-FG:2KVAC O/P-FG:0.5KVAC
绝缘阻抗
I/P-O/P, I/P-FG, O/P-FG:100M Ohms / 500VDC / 25℃/ 70% RH
电磁兼容发射
符合BS EN/EN55032 (CISPR32) Class B, BS EN/EN61000-3-2,-3,GB9254 class B,GB17625.1,EAC TP TC 020, CNS15936 Class B
电磁兼容抗扰度
符合BS EN/EN61000-4-2, 3, 4, 5, 6, 8,11, BS EN/EN55035, BS EN/EN61000-6-1, 轻工业标准,EAC TP TC 020

其它

MTBF
4914.9K hrs min. Telcordia SR-332 (Bellcore) ; 1608.9K hrs min. MIL-HDBK-217F (25℃)
尺寸
62.5*51*28mm (L*W*H)
包装
0.13Kg; 108pcs/15Kg/0.8CUFT
测试条件与备注7
  1. 如未特别说明,所有规格参数均在输入为230VAC、额定负载、25℃环境温度下进行量测。
  2. 纹波和噪声测量方法:使用一条12"双绞线,同时终端要并联0.1μF和47μF的电容,在20MHz带宽下进行量测。
  3. 精度:包含设定误差、线性调整率和负载调整率。
  4. 线性调整率测量方法: 在额定负载下,从低电压到高电压测试。
  5. 负载调整率测量方法: 从0%到100%额定负载。
  6. 电源应视为系统内元件的一部分,所有的EMC测试都将测试样品安装在一个厚度1mm,长230mm*宽230mm的金属铁板上测试。电源需结合终端设备进行电磁兼容相关确认。有关EMC测试操作指导,请参阅“组件电源供应器的EMI测试”。 (在明纬网站https://www.meanwell.com//Upload/PDF/EMI_statement_cn.pdf)
  7. 当海拔高度超过2000米(6500英尺)时,无风扇机型环境温度依每3.5℃/1000m比例下降,有风扇机型环境温度依每5℃/1000m比例下降。

技术图纸

RS-15-3.3 机构尺寸
机构尺寸左右滑动 · 点击查看大图
RS-15-3.3 方框图
方框图左右滑动 · 点击查看大图
RS-15-3.3 减额曲线
减额曲线左右滑动 · 点击查看大图

典型应用

■ 典型应用

  • 工业自动化 — 适用于PLC控制系统、传感器供电、执行器驱动等。
  • LED显示与照明 — 为小型LED显示屏、广告牌或工业照明提供稳定电源。
  • 安防监控 — 适用于监控摄像头、门禁系统、报警设备等。
  • 通讯设备 — 为路由器、交换机、无线AP等通讯模块供电。
  • 仪器仪表 — 适用于各类工业检测设备、实验室仪器、测量仪表。
  • 智能家居/楼宇 — 为智能控制器、网关、传感器节点等提供可靠电源。

资料下载

规格书1

RS-15-3.3 规格书PDF下载

3D 图档1

RS-15-3.3 3D 图档ZIP下载

认证证书11

TÜV认证证书RS-15-CB-(TUV)-cer.pdfPDF下载
BIS认证证书RS-15,25-BIS-cer.pdfPDF下载
CCC认证证书RS-15-CCC-cer.pdfPDF下载
UL认证证书E183223-UL-CER.pdfPDF下载
TÜV认证证书RS-15-TUV-CER.pdfPDF下载
BSMI认证证书RS-15-BSMI-cer.pdfPDF下载
EAC认证证书EAC-cer.pdfPDF下载
UL认证证书RS-15-CB-(UL)-cer.pdfPDF下载
EMC认证证书RS-15-EMC-CER.pdfPDF下载
CE认证证书RS-15-CE-DEC.pdfPDF下载
UK认证证书RS-15-UK-dec.pdfPDF下载

您可能感兴趣

RS-25-3.3 RS-25-3.3 25W 3.3V6A 单路输出明纬电源(G3系列-高性能内置有外壳)
RS-25-3.3

RS-25-3.3 25W 3.3V6A 单路输出明纬电源(G3系列-高性能内置有外壳)

■ 产品概述 明纬RS-25-3.

电压
3.3
功率
19.8W
BSMICBCCCCE+7
即将售罄
¥57.00

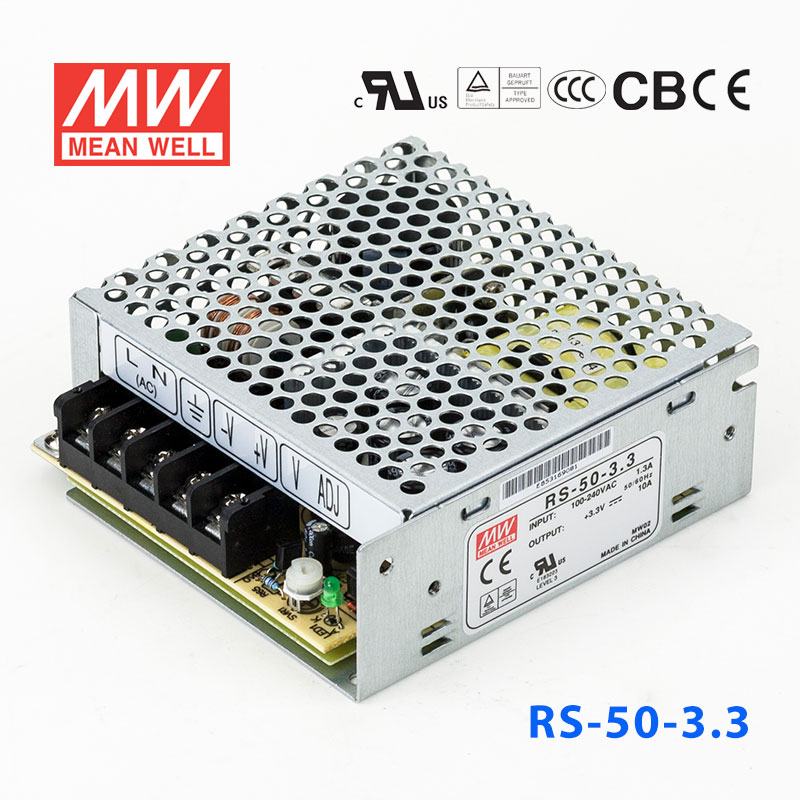

RS-50-3.3 RS-50-3.3 50W 3.3V10A 单路输出明纬开关电源(G3系列-高性能内置有外壳)
RS-50-3.3

RS-50-3.3 50W 3.3V10A 单路输出明纬开关电源(G3系列-高性能内置有外壳)

■ 产品概述 明纬RS-50-3.

电压
3.3
功率
33W
CBCCCCEEAC+5
无货
¥74.00
RS-35-3.3 RS-35-3.3 35W 3.3V7A 单路输出明纬开关电源(G3系列-高性能内置有外壳)
RS-35-3.3

RS-35-3.3 35W 3.3V7A 单路输出明纬开关电源(G3系列-高性能内置有外壳)

■ 产品概述 明纬RS-35-3.

电压
3.3
功率
35W
BSMICBCECQC+6
有库存
¥64.00

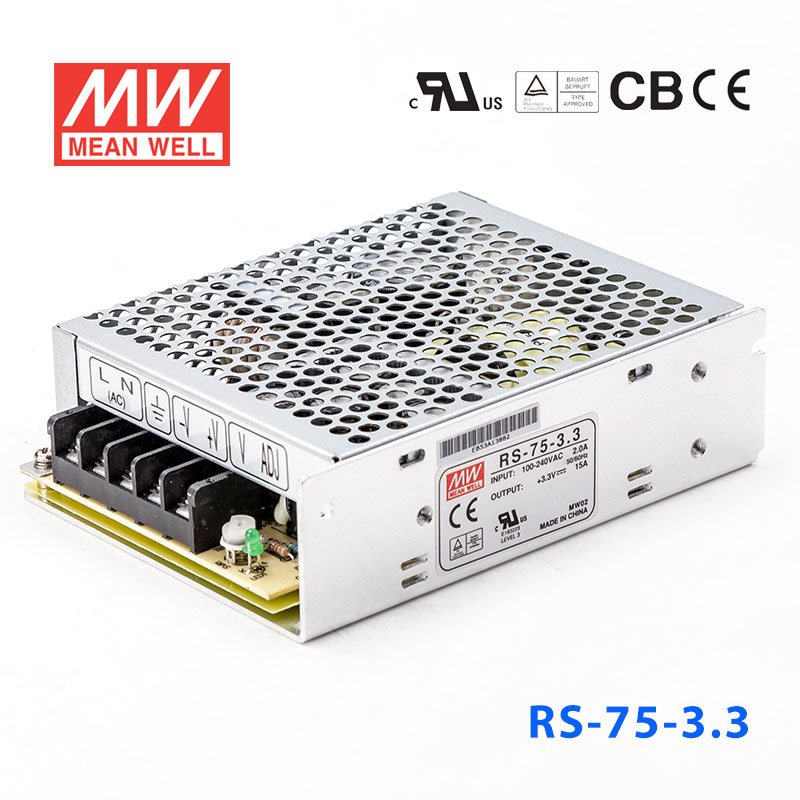

RS-75-3.3 RS-75-3.3 75W 3.3V15A 单路输出明纬开关电源(G3系列-高性能内置有外壳)
RS-75-3.3

RS-75-3.3 75W 3.3V15A 单路输出明纬开关电源(G3系列-高性能内置有外壳)

■ 产品概述 明纬RS-75-3.

电压
3.3
功率
49.5W
BSMICBCCCCE+7
有库存
¥87.00

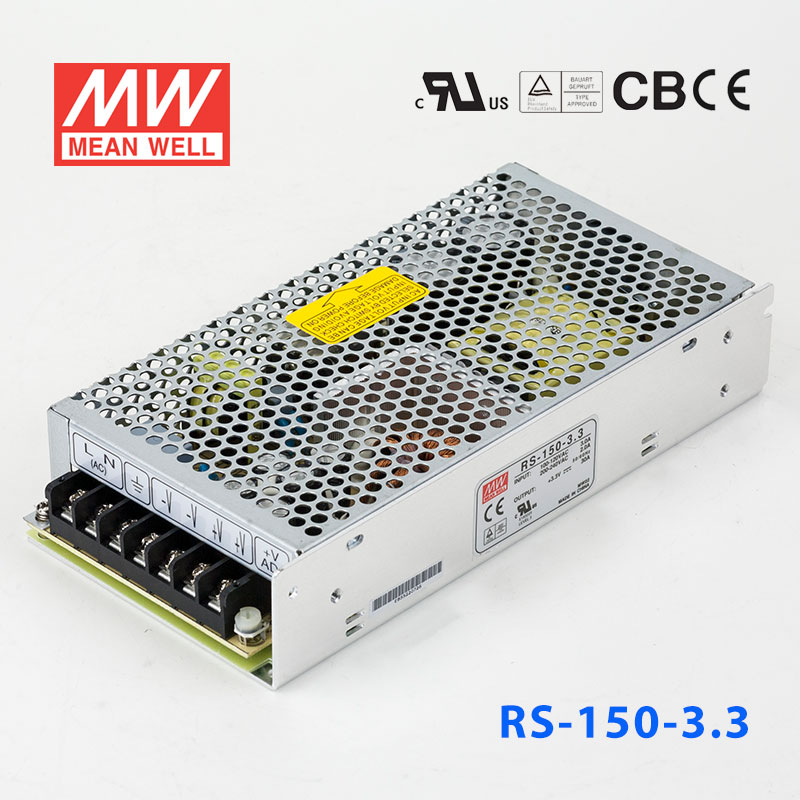

RS-150-3.3 RS-150-3.3 150W 3.3V30A 单路输出明纬电源(G3系列-高性能内置有外壳)
