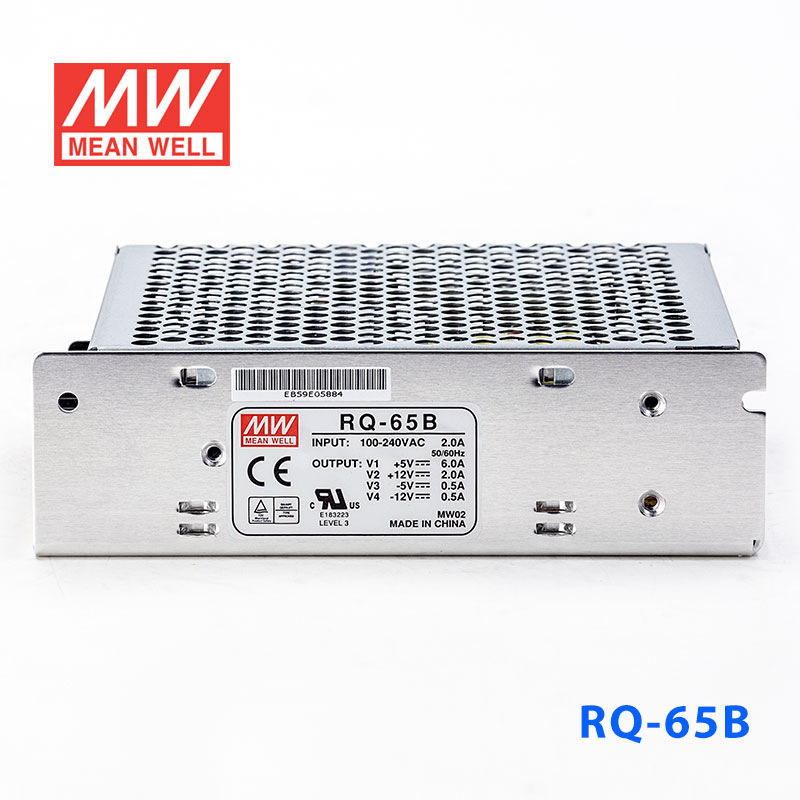

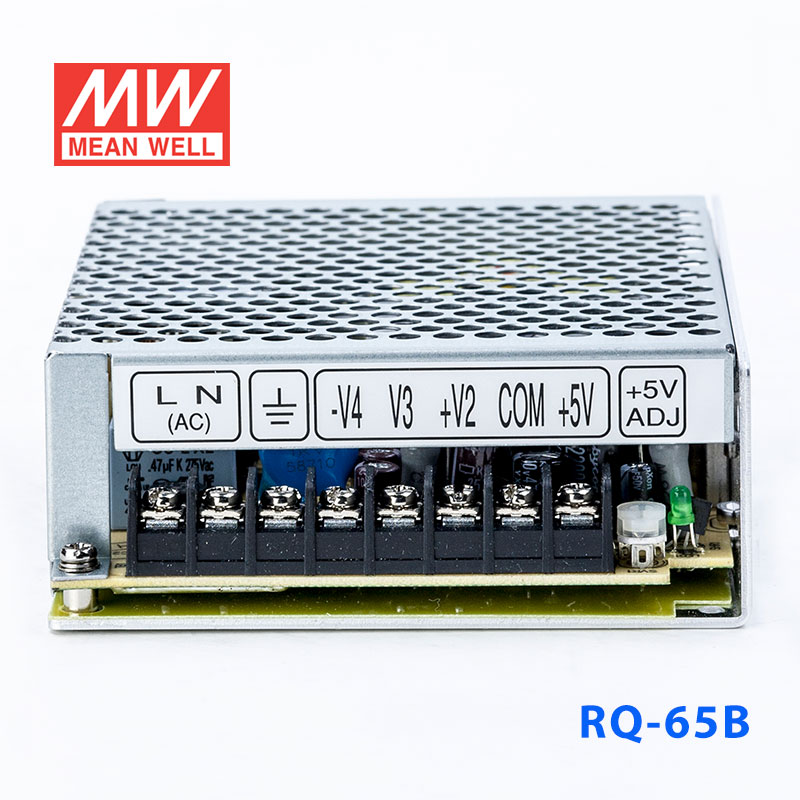

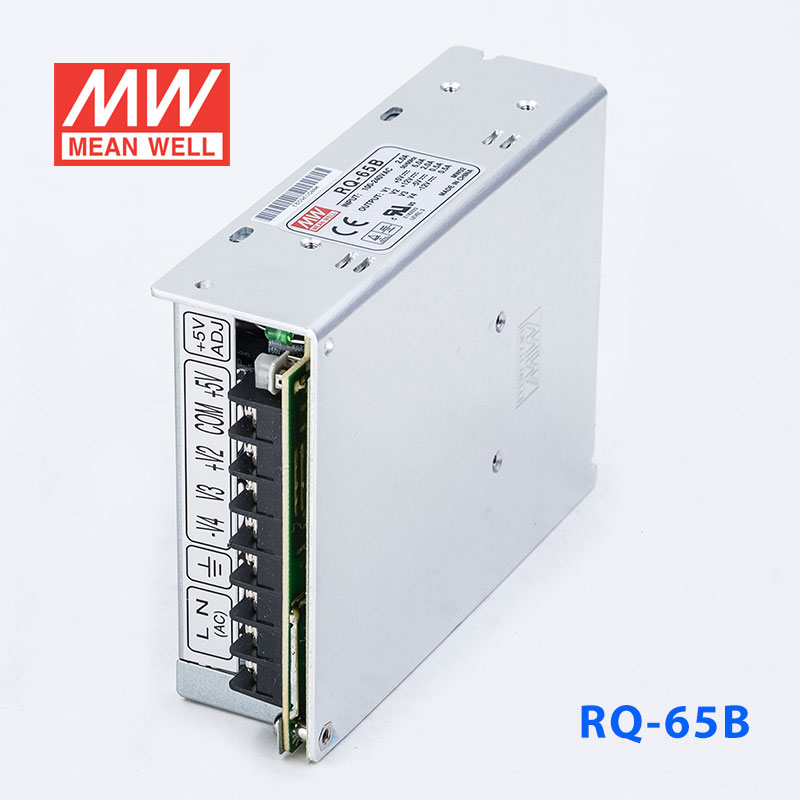

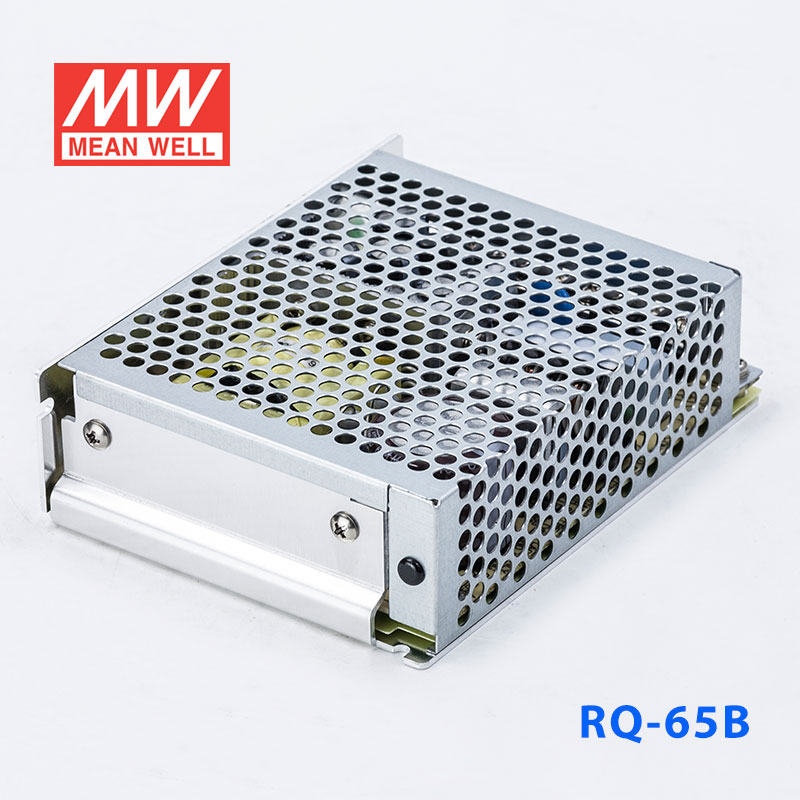

RQ-65B · 台湾 +5V +12V 5V 12V 四路开关电源四组

Mean Well · Enclosed Switching Power Supply · 62.5W 5

输出电压: 5 V DC
额定功率: 62.5 W
输出电流: 6 A

¥118.00市场价 ¥154.70含 13% 增值税

选择型号 — RQ-65系列RQ-65B

RQ-65B62.5W · 5V · 6A

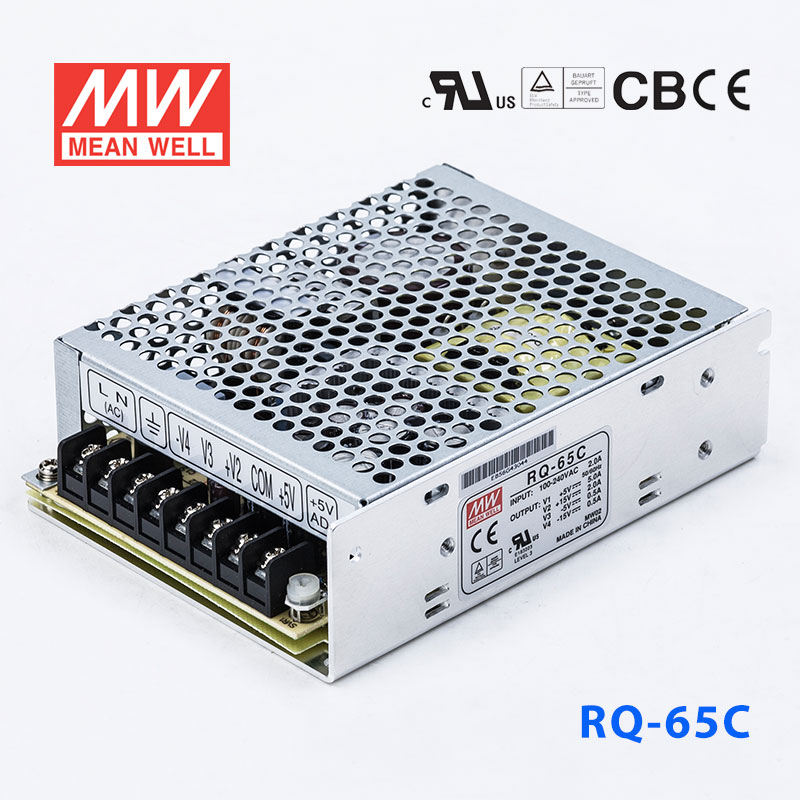

RQ-65C65W · 5V · 5A RQ-65D68W · 5V · 4A

现货

现货 · 上海仓 83 件下单后当天备货，工作日 16:00 前付款当日发出

1–3 天
发货

数量

关于 RQ-65B，直接问工程师已带入当前型号，无需重复说明。

批量报价

也可在官方旗舰店购买

淘宝京东天猫

下载规格书·

明纬原厂授权分销商CB CE EACRCMTÜV可开 13% 增值税专票

满购包邮正品授权含 13% 增值税发票工程师选型支持

产品概述

RQ-65B 为该系列 CH1: 5V CH2: 12V CH3: -5V CH4: -12V 输出型号：额定电流 CH1: 6A CH2: 2A CH3: 0.5A CH4: 0.5A，额定功率 62.5W，典型效率 76%。

产品特点

国际通用全范围交流输入
保护种类：短路/过负载/过电压
自然风冷
LED电源指示灯
100%满载老化
全部使用105℃长寿命电解电容
能承受300VAC浪涌输入5秒
工作温度高达70℃
承受5G振动测试
高效率，长寿命和高信赖性
3年质保

规格参数

RQ-65B参数摘自官方规格书（2015-07-09 版）下载规格书 PDF

输出

输出通道: CH1 CH2 CH3 CH4
直流电压: CH1: 5V CH2: 12V CH3: -5V CH4: -12V
额定电流: CH1: 6A CH2: 2A CH3: 0.5A CH4: 0.5A
电流范围^注6: CH1: 0.5 ~ 8A CH2: 0.2 ~ 3A CH3: 0 ~ 1A CH4: 0 ~ 1A
额定功率^注6: 62.5W
纹波与噪声(最大)^注2: CH1: 80mVp-p CH2: 120mVp-p CH3: 80mVp-p CH4: 80mVp-p
电压调整范围: CH1: 4.75 ~ 5.5V
电压精度^注3: CH1: ±2.0% CH2: +9,-5% CH3: ±5.0% CH4: ±5.0%
线性调整率^注4: CH1: ±0.5% CH2: ±1.5% CH3: ±0.5% CH4: ±0.5%
负载调整率^注5: CH1: ±0.5% CH2: ±3.0% CH3: ±1.0% CH4: ±1.0%
启动、上升时间: 500ms, 20ms/230VAC 1200ms,30ms/115VAC(满载时)
保持时间(Typ.): 60ms/230VAC 14ms/115VAC(满载时)

输入

电压范围: 88 ~ 264VAC或125 ~ 373VDC(承受300VAC浪涌输入5S, 不损坏)
频率范围: 47 ~ 63Hz
效率(Typ.): 76%
交流电流(Typ.): 2A/115VAC 1.2A/230VAC
浪涌电流(Typ.): 冷启动：40A/230VAC
漏电流: <2mA / 240VAC

保护

过负载: 额定输出的110%~150% 保护模式:打嗝模式，负载异常条件移除后可自动恢复
过电压: CH1: 5.75 ~ 6.75V 保护模式:打嗝模式，电压异常条件移除后可自动恢复

环境

工作温度: -25～+70℃ (请参考"减额曲线")
工作湿度: 20 ~ 90% RH,无冷凝
储存温度、湿度: -40 ~ +85℃, 10 ~ 95% RH
温度系数: ±0.03%/℃ (0 ~ 50℃) (+5V)
耐振动: 10 ~ 500Hz, 5G 10分钟/周期, X、Y、Z轴各60分钟

安规和电磁兼容

安全规范: UL60950-1,TUV EN60950-1认证通过
耐压: I/P-O/P:3KVAC I/P-FG:2KVAC O/P-FG:0.5KVAC
绝缘阻抗: I/P-O/P, I/P-FG, O/P-FG:100M Ohms/500VDC / 25℃/ 70% RH
电磁兼容发射: 符合EN55022 (CISPR22) Class B, EN61000-3-2,-3
电磁兼容抗扰度: 符合EN61000-4-2,3,4,5,6,8,11, EN61000-6-2 (EN50082-2),A级重工业标准

其它

MTBF: ≥245.5K hrs. MIL-HDBK-217F (25℃)
尺寸: 129*98*38mm (L*W*H)
包装: 0.44Kg; 30pcs/13.2Kg/0.72CUFT

测试条件与备注7

如未特别说明，所有规格参数均在输入为230VAC、额定负载、25℃环境温度下进行量测。
纹波和噪声测量方法：使用一条12"双绞线，同时终端要并联0.1uf和47uf的电容，在20MHZ带宽下进行量测。
精度：包含设定误差、线性调整率和负载调整率。
线性调整率测量方法: 在额定负载下,从低电压到高电压测试。
负载调整率测量方法: 从20%到100%额定负载,其他输出在60%额定负载。
电流范围内每组输出均正常，但总输出功率不能超过额定输出功率。
电源被视为系统内元件的一部分，需结合终端设备进行电磁兼容相关确认。 EMC测试方法的指引，请参照明纬公司网站http://www.meanwell.com.cn上的“EMI测试声明书”。

典型应用

■ 典型应用

工业自动化 — 适用于PLC控制系统、传感器供电、执行器驱动等。
仪器仪表 — 为测试设备、分析仪器、实验室设备提供稳定电源。
通信设备 — 适用于小型交换机、路由器、基站辅助供电等。
LED显示屏及照明 — 为小型LED显示屏、广告牌、工业照明系统供电。
安防监控 — 适用于门禁系统、监控摄像头、报警设备等。
