明纬 MEAN WELL · RT系列系列

明纬官方正品RT系列系列3 年保修

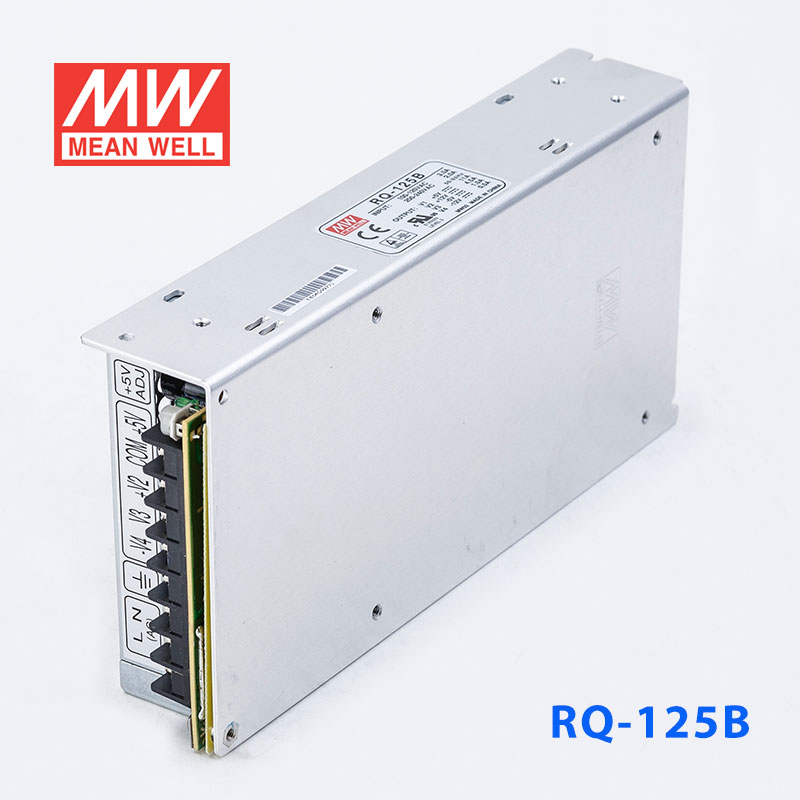

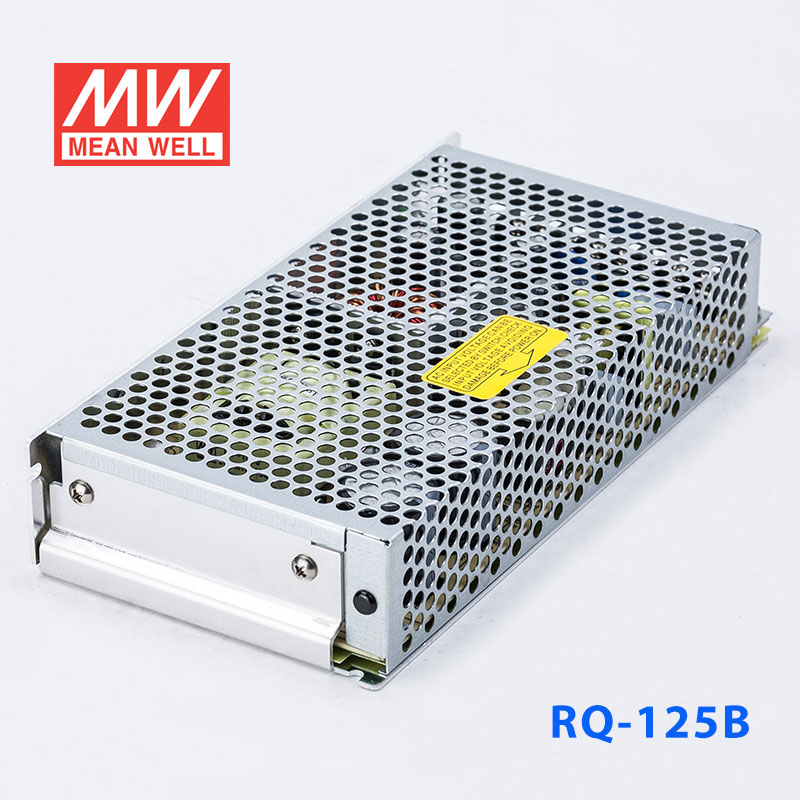

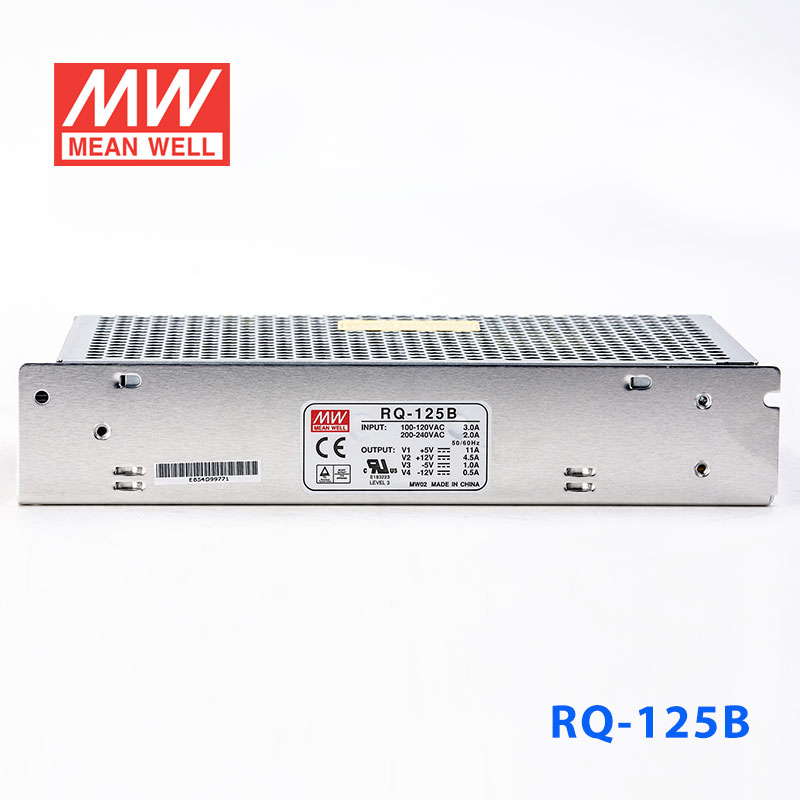

RQ-125B · +5V +12V 5V 12V 四路开关电源四组

Mean Well · Enclosed Switching Power Supply · 120W 5

输出电压: 5 V DC
额定功率: 120 W
输出电流: 11 A

¥183.00市场价 ¥239.20含 13% 增值税

选择型号 — RQ-125系列RQ-125B

RQ-125B120W · 5V · 11A

RQ-125C122.5W · 5V · 10A RQ-125D124W · 5V · 8A

现货

现货 · 上海仓 11 件下单后当天备货，工作日 16:00 前付款当日发出

1–3 天
发货

数量

关于 RQ-125B，直接问工程师已带入当前型号，无需重复说明。

批量报价

也可在官方旗舰店购买

淘宝京东天猫

下载规格书·

明纬原厂授权分销商CB CE EACRCMTÜV可开 13% 增值税专票

满购包邮正品授权含 13% 增值税发票工程师选型支持

产品概述

RQ-125B 为该系列 CH1: 5V CH2: 12V CH3: -5V CH4: -12V 输出型号：额定电流 CH1: 11A CH2: 4.5A CH3: 1A CH4: 0.5A，额定功率 120W，典型效率 79%。

产品特点

保护种类：短路/过负载/过电压
自然风冷
LED电源指示灯
100%满载老化
全部使用105℃长寿命电解电容
能承受300VAC浪涌输入5秒
工作温度高达70℃
承受5G振动测试
高效率，长寿命和高信赖性
3年质保

规格参数

RQ-125B参数摘自官方规格书（2015-07-09 版）下载规格书 PDF

输出

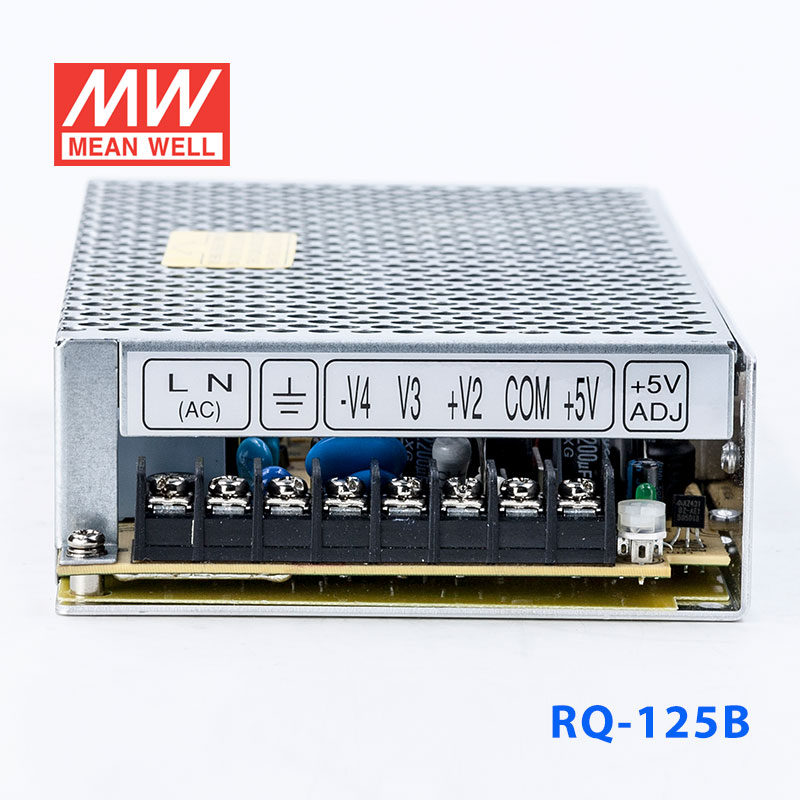

输出通道: CH1 CH2 CH3 CH4
直流电压: CH1: 5V CH2: 12V CH3: -5V CH4: -12V
额定电流: CH1: 11A CH2: 4.5A CH3: 1A CH4: 0.5A
电流范围^注6: CH1: 2 ~ 12A CH2: 0.5 ~ 4.5A CH3: 0.1 ~ 1A CH4: 0 ~ 1A
额定功率^注6: 120W
纹波与噪声(最大)^注2: CH1: 80mVp-p CH2: 120mVp-p CH3: 80mVp-p CH4: 80mVp-p
电压调整范围: CH1: 4.75 ~ 5.5V
电压精度^注3: CH1: ±2.0% CH2: +8,-3% CH3: +6,-10% CH4: ±5.0%
线性调整率^注4: CH1: ±0.5% CH2: ±1.0% CH3: ±1.0% CH4: ±1.0%
负载调整率^注5: CH1: ±1.0% CH2: ±3.0% CH3: ±6.0% CH4: ±2.0%
启动、上升时间: 500ms, 20ms/230VAC 1200ms,30ms/115VAC(满载时)
保持时间(Typ.): 25ms/230VAC 30ms/115VAC(满载时)

输入

电压范围: 88 ~ 132VAC/176~264VAC(可通过开关切换)或248 ~ 373VDC(承受300VAC浪涌输入5S, 无损坏)
频率范围: 47 ~ 63Hz
效率(Typ.): 79%
交流电流(Typ.): 3A/115VAC 2A/230VAC
浪涌电流(Typ.): 冷启动:40A/230VAC
漏电流: <2mA / 240VAC

保护

过负载: 额定输出的110%~150% 保护模式:打嗝模式，负载异常条件移除后可自动恢复
过电压: CH1: 5.75 ~ 6.75V 保护模式:打嗝模式，电压异常条件移除后可自动恢复

环境

工作温度: -25～+70℃ (请参考"减额曲线")
工作湿度: 20 ~ 90% RH,无冷凝
储存温度、湿度: -40 ~ +85℃, 10 ~ 95% RH
温度系数: ±0.03%/℃ (0 ~ 50℃) (+5V)
耐振动: 10 ~ 500Hz, 5G 10分钟/周期, X、Y、Z轴各60分钟

安规和电磁兼容

安全规范: UL60950-1,TUV EN60950-1认证通过
耐压: I/P-O/P:3KVAC I/P-FG:1.5KVAC O/P-FG:0.5KVAC
绝缘阻抗: I/P-O/P, I/P-FG, O/P-FG:100M Ohms / 500VDC / 25℃/ 70% RH
电磁兼容发射: 符合EN55022 (CISPR22) Class B, EN61000-3-2,-3
电磁兼容抗扰度: 符合EN61000-4-2,3,4,5,6,8,11, EN61000-6-2 (EN50082-2), A级重工业标准

其它

MTBF: ≥203.1K hrs. MIL-HDBK-217F (25℃)
尺寸: 199*98*38mm (L*W*H)
包装: 0.7Kg; 20pcs/14Kg/0.8CUFT

测试条件与备注8

如未特别说明，所有规格参数均在输入为230VAC、额定负载、25℃环境温度下进行量测。
纹波和噪声测量方法：使用一条12"双绞线，同时终端要并联0.1uf和47uf的电容，在20MHZ带宽下进行量测。
精度：包含设定误差、线性调整率和负载调整率。
线性调整率测量方法: 在额定负载下,从低电压到高电压测试。.
负载调整率测量方法: 从20%到100%额定负载,其他输出在60%额定负载。
电流范围内每组输出均正常，但总输出功率不能超过额定输出功率。
电源被视为系统内元件的一部分，需结合终端设备进行电磁兼容相关确认。EMC测试方法的指引，请参照明纬公司网站http://www.meanwell.com.cn上的“EMI测试声明书”。
启动时间是在冷启动状态下测得，快速频繁开关机可能会使启动时间增长。

典型应用

■ 典型应用

工业自动化 — 适用于工厂自动化设备、控制系统、机器人等。
测试测量设备 — 为精密测试仪器、实验室设备提供稳定电源。
通信设备 — 应用于通信基站、网络设备、数据传输系统。
LED显示屏与照明 — 驱动各类LED显示屏、广告牌及工业照明系统。
安防监控 — 为监控摄像头、门禁系统、报警装置提供可靠供电。
