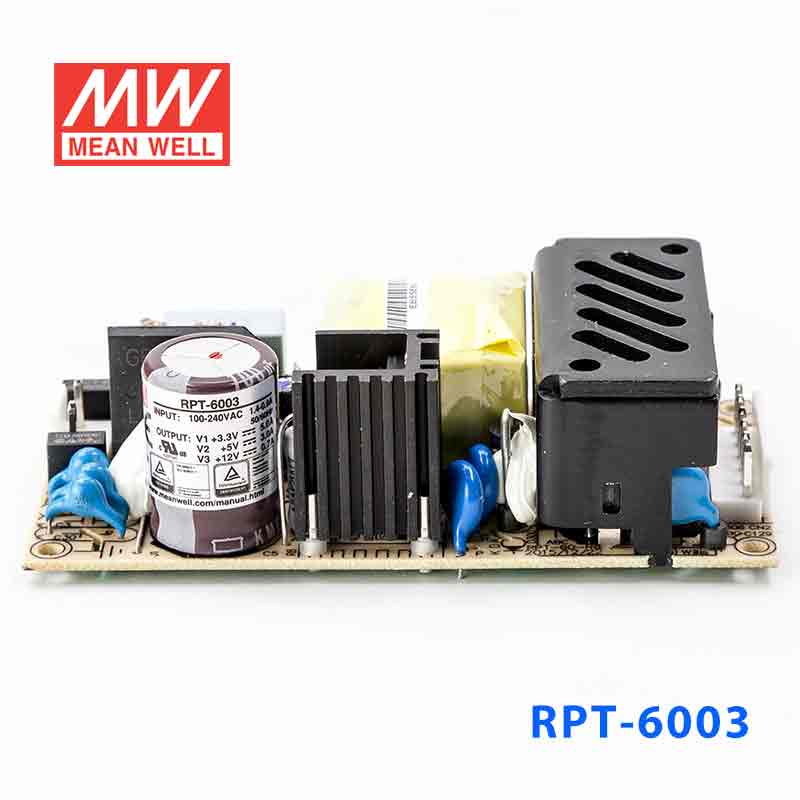

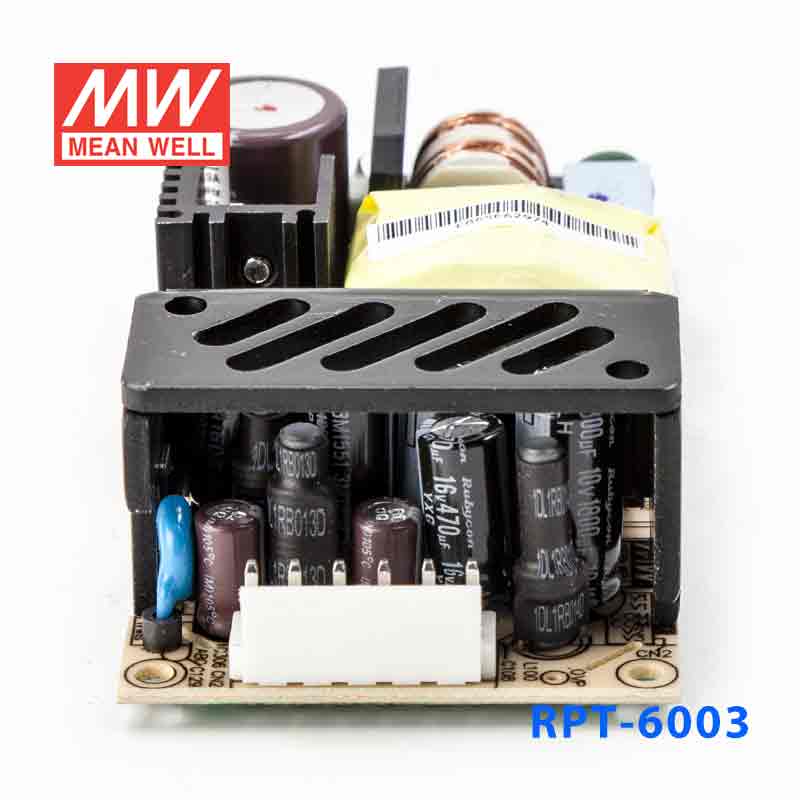

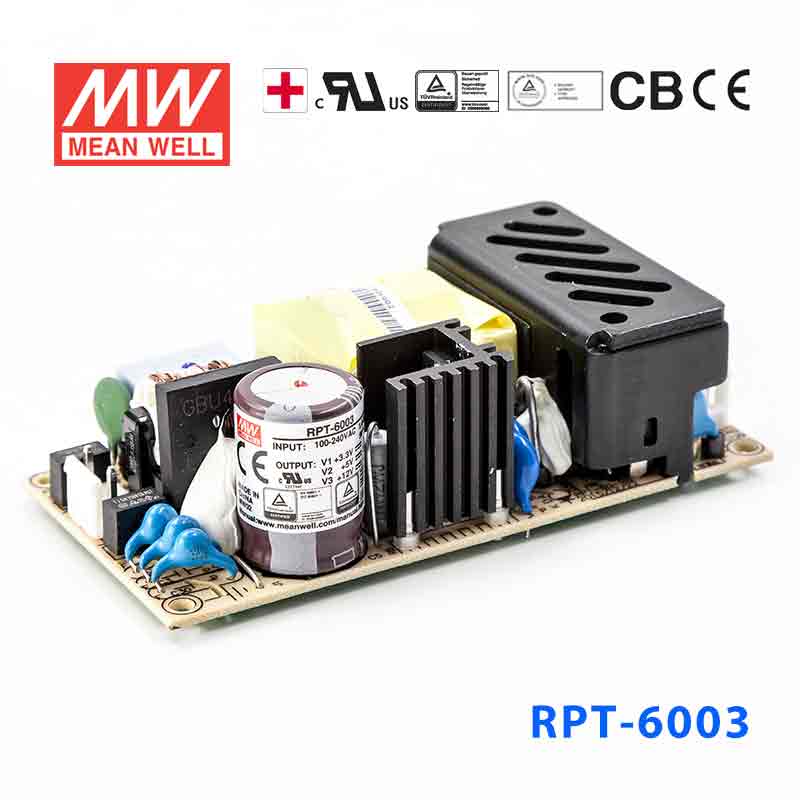

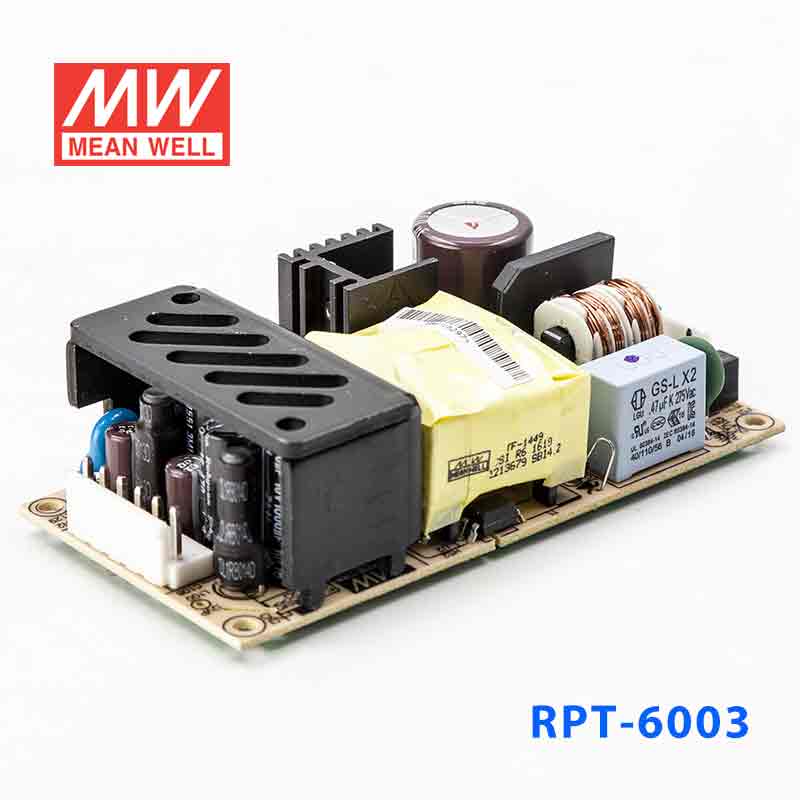

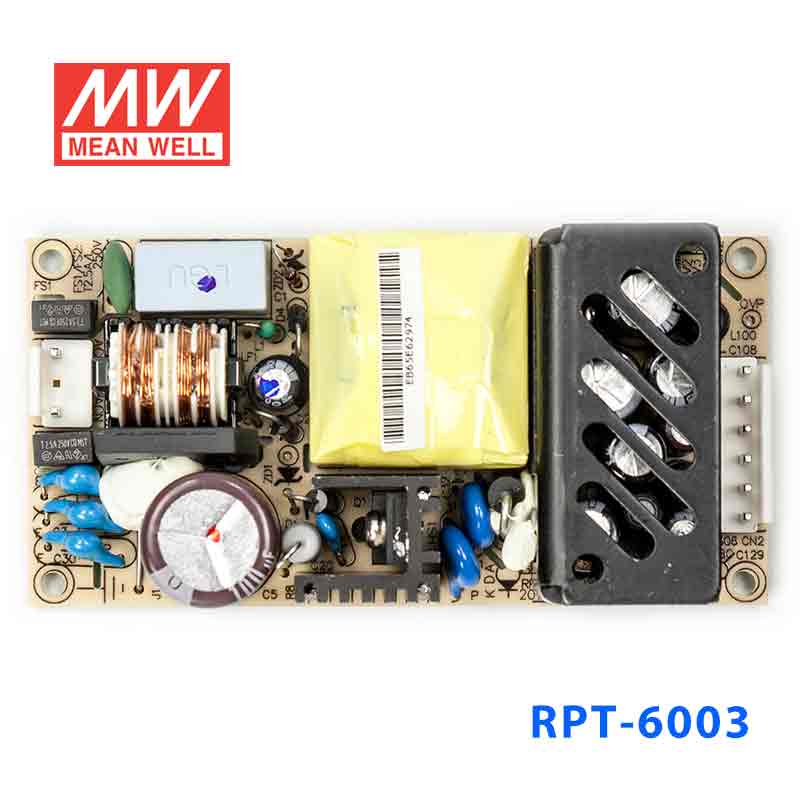

RPT-6003 · + + + 三路输出绿色医用无外壳电源

Mean Well · Enclosed Switching Power Supply · 46.5W

额定功率: 46.5 W

询价

选择型号 — RPT-60系列RPT-6003

RPT-60A46.5W · 5V · 4A RPT-60B50W · 5V · 4A RPT-60C50W · 5V · 4A RPT-60D46.5W

RPT-600346.5W

现货无货

暂时缺货 · 上海仓 0 件可下单预订，我们会与您确认货期

缺货
预订

关于 RPT-6003，直接问工程师已带入当前型号，无需重复说明。

批量报价

也可在官方旗舰店购买

淘宝京东天猫

下载规格书·

明纬原厂授权分销商UL可开 13% 增值税专票

满购包邮正品授权含 13% 增值税发票工程师选型支持

产品概述

RPT-6003 为该系列 CH1: 3.3V CH2: 5V CH3: 12V 输出型号：额定电流 CH1: 5A CH2: 3A CH3: 0.7A，额定功率 39.9W，典型效率 75%。

产品特点

4"x2" 小体积
国通用全范围交流输入
低漏电流<100μA
保护种类：短路/过负载/过电压
自然风冷
通过医疗类安规认证(2级MOPP患者保护措施)(备注9)
通过UL60950-1/IEC60950-1/EN60950-1 ITE安规认证
开关工作频率：100KHZ
3年质保

规格参数

RPT-6003参数摘自官方规格书（2013-08-04 版）下载规格书 PDF

输出

输出通道: CH1 CH2 CH3
直流电压: CH1: 3.3V CH2: 5V CH3: 12V
额定电流: CH1: 5A CH2: 3A CH3: 0.7A
电流范围: CH1: 0.5 ~ 5.5A CH2: 0.3 ~ 3.3A CH3: 0.1 ~ 0.77A
额定功率: 39.9W
最大负载(10秒)^注4: 43.89W
纹波与噪声(最大)^注2: CH1: 80mVp-p CH2: 80mVp-p CH3: 80mVp-p
电压精度^注3: CH1: +3,-2% CH2: 8.0% CH3: +10,-6%
线性调整率: CH1: 0.5% CH2: 1.0% CH3: 2.0%
负载调整率: CH1: 1.5% CH2: 2.0% CH3: +5.5,-5%
启动、上升时间: 300ms, 15ms/230VAC 300ms,15ms/115VAC(满载时)
保持时间(Typ.): 70ms/230VAC 15ms/115VAC(满载时)

输入

电压范围: 90 ~ 264VAC或127 ~ 370VDC
频率范围: 47 ~ 63Hz
效率(Typ.): 75%
交流电流(Typ.): 1.1A/115VAC 0.7A/230VAC
浪涌电流(Typ.): 冷启动：60A/230VAC 30A/115VAC
漏电流^注8: 对地漏电流< 150μA/264VAC , 接触电流< 100μA/264VAC

保护

过负载: 额定输出的115%~150% 保护模式:打嗝模式，负载异常条件移除后可自动恢复
过电压: CH1: 3.8 ~ 4.45V 保护模式:关闭输出电压，重启后自动恢复

环境

工作温度: -20～+65℃(请参考"减额曲线")
工作湿度: 20 ~ 90% RH,无冷凝
储存温度、湿度: -40 ~ +85℃, 10 ~ 95% RH
温度系数: 0.03%/℃ (0 ~ 45℃)
耐振动: 10 ~ 500Hz, 2G 10分钟/周期, X、Y、Z轴各60分钟

安规和电磁兼容

安全规范: UL60950-1, TUV EN60950-1, ANSI/AAMI ES60601-1, TUV EN60601-1, IEC60601-1认证通过
耐压: I/P-O/P:4KVAC I/P-FG:2KVAC O/P-FG:1.5KVAC
绝缘阻抗: I/P-O/P, I/P-FG, O/P-FG:100M Ohms / 500VDC / 25℃/ 70% RH
电磁兼容发射: 符合EN55011(CISPR11),EN55022 (CISPR22) Class B, EN61000-3-2,-3
电磁兼容抗扰度: 符合EN61000-4-2,3,4,5,6,8,11, EN55024, EN60601-1-2, EN61204-3,A级医疗标准

其它

MTBF: ≥677.8K hrs. MIL-HDBK-217F (25℃)
尺寸: 101.6*50.8*29mm (L*W*H)
包装: 0.15Kg; 96pcs/15.4Kg/0.89CUFT

测试条件与备注10

如未特别说明，所有规格参数均在输入为230VAC、额定负载、25℃环境温度下进行量测。
纹波和噪声测量方法：使用一条12"双绞线，同时终端要并联0.1uf和47uf的电容，在20MHZ带宽下进行量测。
精度：包含设定误差、线性调整率和负载调整率。
每30分钟内峰值占空比为33%，平均输出功率不可超过额定功率。
每30分钟内峰值占空比为33.3%，平均输出功率不可超过额定功率。
电源被视为系统内元件的一部分，需结合终端设备进行电磁兼容相关确认。 EMC测试方法的指引，请参照明纬公司网站http://www.meanwell.com.cn上的“EMI测试声明书”。
启动时间是在冷启动状态下测得，快速频繁开关机可能会使启动时间增长。
散热片HS1,HS2不能短路。
接触电流测量方法：从初级输入到直流输出。
对系统适当的考量，可适合BF型应用。

技术图纸

典型应用

■ 典型应用

医疗设备 — 非病患接触式医疗设备、诊断设备、监护系统、实验室仪器。
工业控制 — 自动化设备、工业PC、传感器供电、控制面板。
测试测量 — 电子测试设备、测量仪器、数据采集系统。
通信设备 — 网络交换机、路由器、通信模块供电。
安防系统 — 门禁系统、监控设备、报警装置。
