明纬 MEAN WELL · RID SERIES 系列

明纬官方正品RID SERIES 系列3 年保修

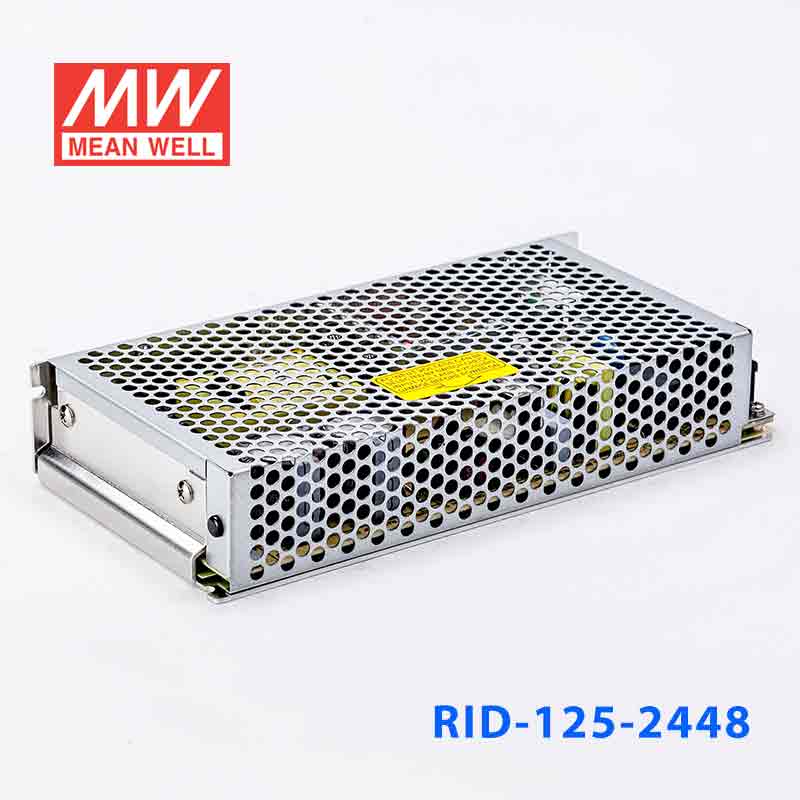

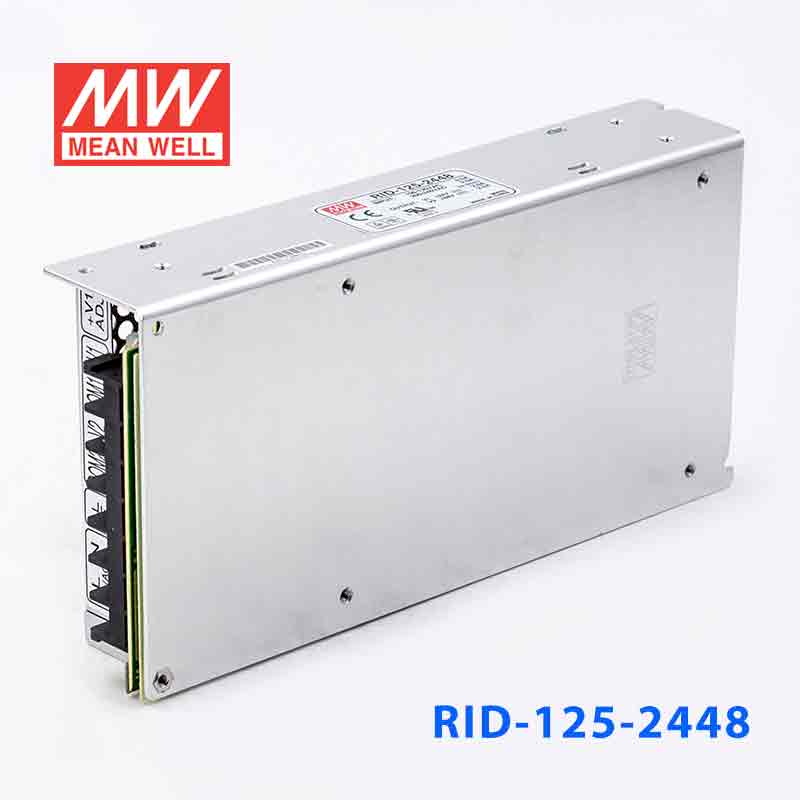

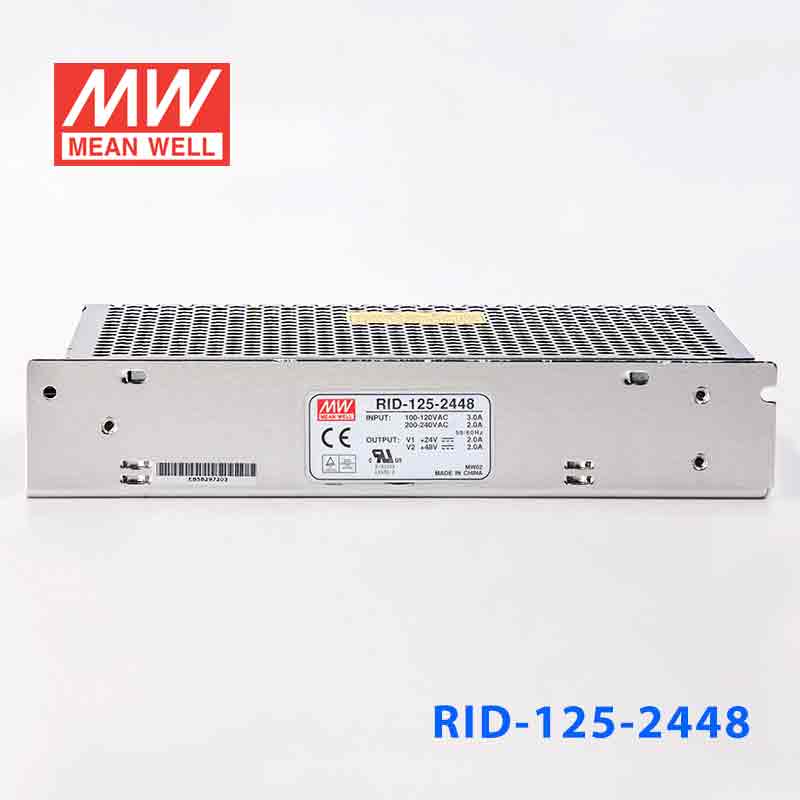

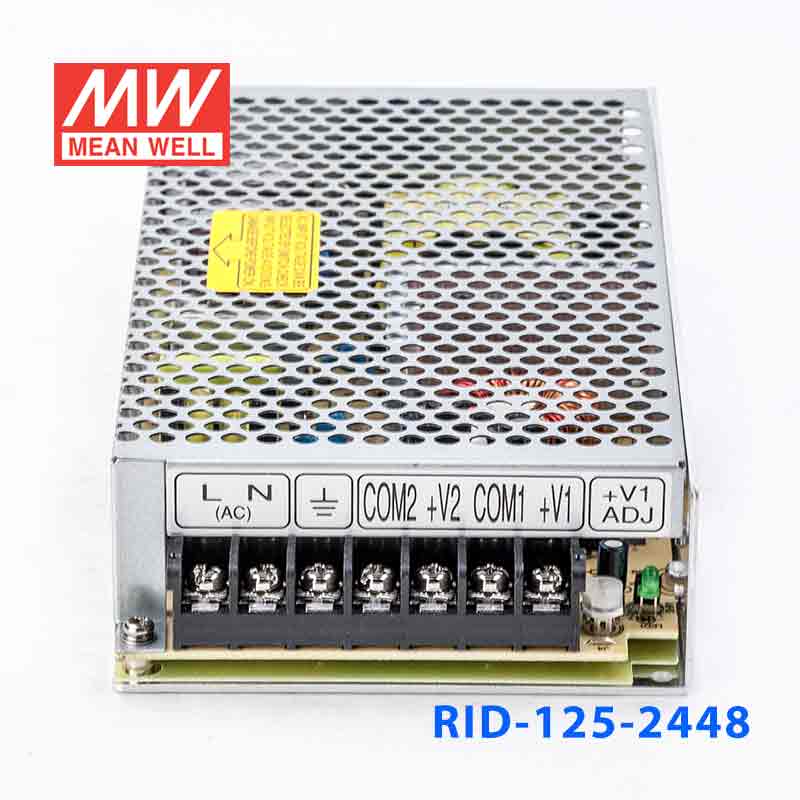

RID-125-2448 · 台湾 24V 隔离双路电源直流24V +48V

Mean Well · Enclosed Switching Power Supply · 125W 24

输出电压: 24 V DC
额定功率: 125 W
输出电流: 22 A

¥184.00市场价 ¥239.20含 13% 增值税

选择型号 — RID-125系列RID-125-2448

RID-125-1205125W · 5V · 3A RID-125-1224125W · 12V · 3.7A RID-125-1248125W · 12V · 2.3A RID-125-2405125W · 5V · 3A

RID-125-2448125W · 24V · 22A

现货无货

暂时缺货 · 上海仓 0 件可下单预订，我们会与您确认货期

缺货
预订

数量

关于 RID-125-2448，直接问工程师已带入当前型号，无需重复说明。

批量报价

也可在官方旗舰店购买

淘宝京东天猫

下载规格书·

明纬原厂授权分销商CBCCCCE EACENEC可开 13% 增值税专票

满购包邮正品授权含 13% 增值税发票工程师选型支持

产品概述

RID-125-2448 为该系列 CH1: 24V CH2: 48V 输出型号：额定电流 CH1: 2A CH2: 2A，额定功率 144W，典型效率 86%。

产品特点

CH1,CH2输出地隔离
交流输入范围通过开关置换
能承受300VAC浪涌输入5秒
保护种类：短路/过负载/过电压
CH1最大负载达170%（仅限RID-125-1205、RID-125-2405）
全部使用105℃长寿命电解电容
承受5G振动测试
LED电源指示灯
100%满载老化
高信赖性
3年质保

规格参数

RID-125-2448参数摘自官方规格书（2011-08-19 版）下载规格书 PDF

输出

输出通道: CH1 CH2
直流电压: CH1: 24V CH2: 48V
额定电流: CH1: 2A CH2: 2A
电流范围^注6: CH1: 0.5 ~ 4A CH2: 0.2 ~ 2.5A
额定功率^注6: 144W
纹波与噪声 (最大)^注2: CH1: 200mVp-p CH2: 240mVp-p
电压调整范围: CH1: 22.8 ~ 26.4V
电压精度^注3: CH1: ±1.0% CH2: ±4.0%
线性调整率^注4: CH1: ±0.5% CH2: ±1.0%
负载调整率^注5: CH1: ±1.0% CH2: ±3.0%
启动、上升时间: 500ms, 20ms/230VAC 1200ms,30ms/115VAC(满载时)
保持时间(Typ.): 36ms/230VAC 30ms/115VAC(满载时)

输入

电压范围: 88 ~ 132VAC/176~264VAC(开关切换)或248 ~ 373VDC(承受300VAC浪涌输入5S, 无损坏)
频率范围: 47 ~ 63Hz
效率(Typ.): 86%
交流电流(Typ.): 3A/115VAC 2A/230VAC
浪涌电流(Typ.): 冷启动: 40A/230VAC
漏电流: <2mA / 240VAC

保护

过负载: 额定输出的110%~150% 保护模式:打嗝模式，负载异常条件移除后可自动恢复
过电压: CH1: 27.6 ~ 32.4V 保护模式:打嗝模式，电压异常条件移除后可自动恢复

环境

工作温度: -20～+70℃ (请参考负载减额曲线)
工作湿度: 20 ~ 90% RH,无冷凝
储存温度、湿度: -40 ~ +85℃, 10 ~ 95% RH
温度系数: ±0.03%/℃ (0 ~ 50℃) (CH1)
耐振动: 10 ~ 500Hz, 5G 10分钟/周期,X、Y、Z轴各60分钟

安规和电磁兼容

安全规范: UL60950-1,TUV EN60950-1认证通过
耐压: I/P-O/P:3KVAC I/P-FG:1.5KVAC O/P-FG:0.5KVAC
绝缘阻抗: I/P-O/P, I/P-FG, O/P-FG:100M Ohms / 500VDC / 25℃/ 70% RH
电磁干扰^注7: 符合EN55022(CISPR22) Class B
谐波电流^注7: 符合EN61000-3-2,-3
电磁耐受^注7: 符合EN61000-4-2,3,4,5,6,8,11;ENV50204,EN61000-6-2(EN50082-2),A级重工业标准

其它

MTBF: ≥218.2K hrs. MIL-HDBK-217F (25℃)
尺寸: 199*98*38mm (L*W*H)
包装: 0.7Kg; 20pcs/15Kg/0.8CUFT

测试条件与备注9

如未特别说明，所有规格参数均在输入为230VAC、额定负载、25℃环境温度下进行量测。
纹波和噪声测量方法：使用一条12"双绞线，同时终端要并联0.1uf和47uf的电容，在20MHZ带宽下进行量测。
精度：包含设定误差、线性调整率和负载调整率。
线性调整率测量方法:在额定负载下,从低电压到高电压测试。
负载调整率测量方法:从20%到100%额定负载。
电流范围内每组输出均正常，但总输出功率不能超过额定输出功率。
电源被视为系统内元件的一部分，需结合终端设备进行电磁兼容相关确认。
启动时间长度是在冷启动状态下测得，快速频繁开关机可能会使启动时间增长。
每1分钟内峰值占空比为10%，平均输出功率不可超过额定功率。

典型应用

■ 典型应用

工业自动化 — 适用于PLC控制系统、传感器供电、执行器驱动等。
机械设备 — 为数控机床、包装机械、纺织机械等提供稳定电源。
测试与测量 — 应用于各类工业级测试设备、实验室仪器。
LED显示与照明 — 驱动工业级LED显示屏、大功率LED照明系统。
通信设备 — 为工业路由器、交换机、基站等通信设备供电。
安防监控 — 适用于工业级监控摄像头、门禁系统、报警装置。
