首页产品中心RD系列系列RD-125A

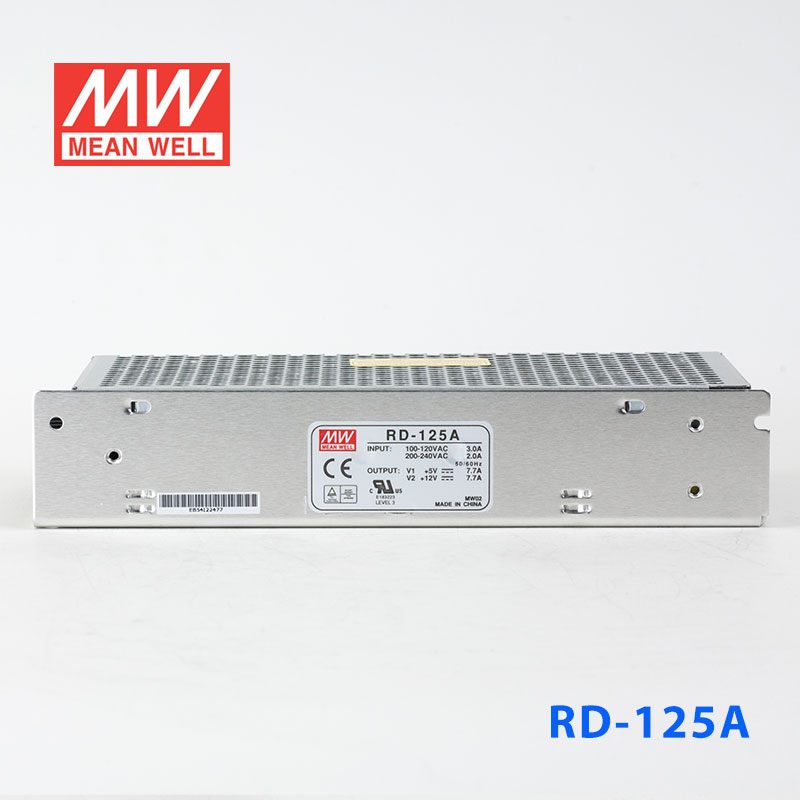

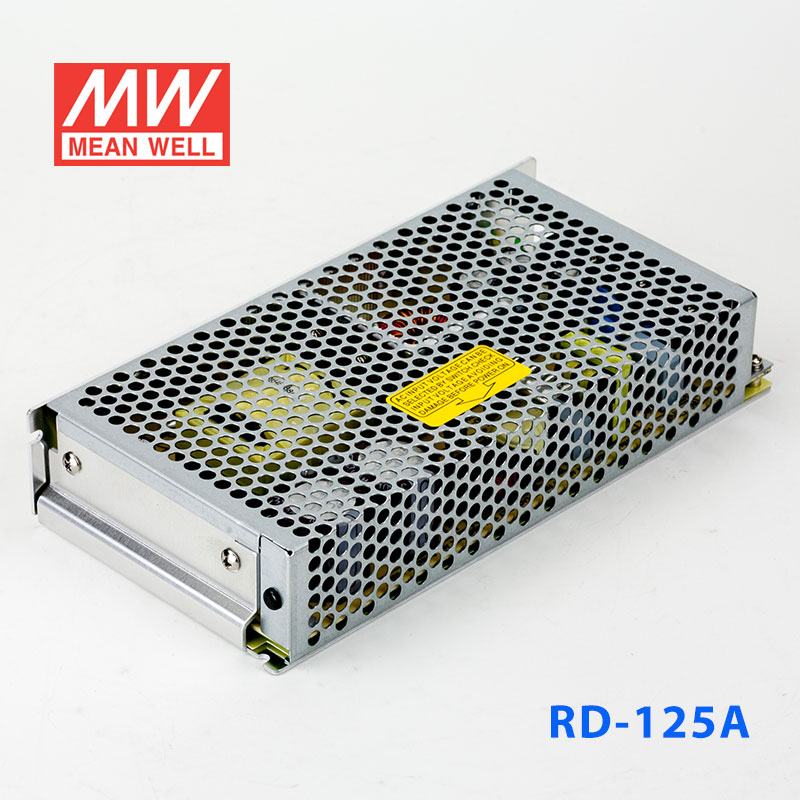

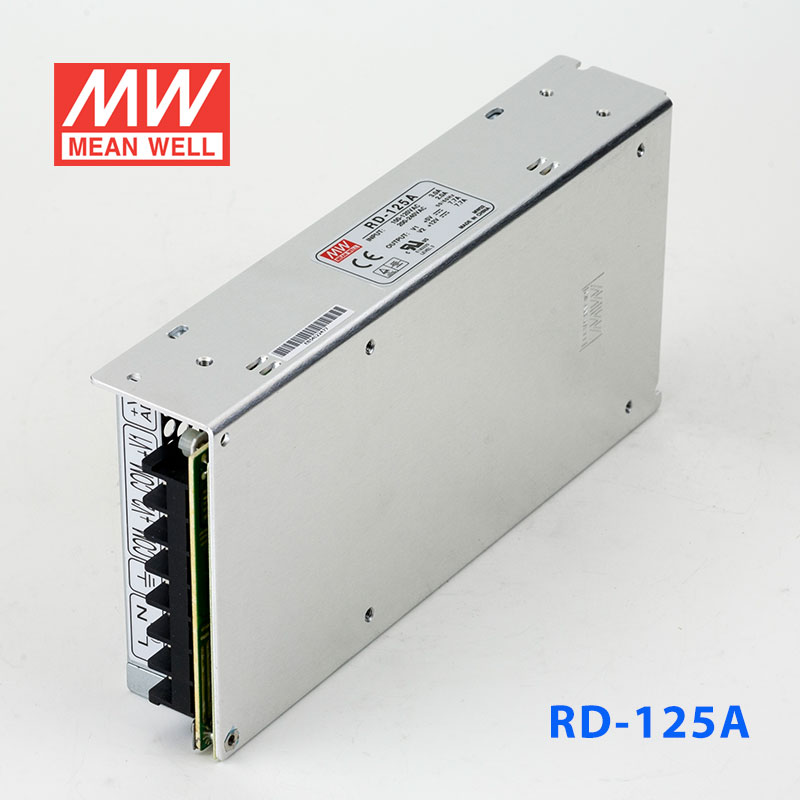

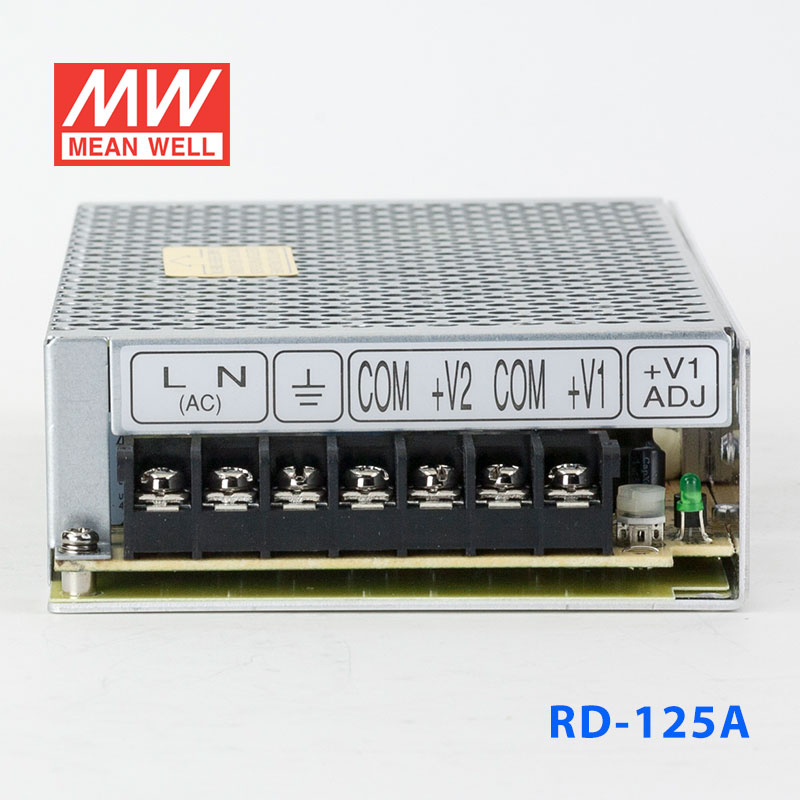

RD-125A 产品图 1
明纬 MEAN WELL · RD系列 系列
明纬官方正品RD系列 系列3 年保修

RD-125A · 台湾 5V 双路电源 直流稳压5V +12V 双组

Mean Well · Enclosed Switching Power Supply · 130.9W 5

输出电压
5 V DC
额定功率
130.9 W
输出电流
7.7 A
¥154.00市场价 ¥180.70含 13% 增值税
选择型号 — RD-125系列RD-125A
RD-125-1224125W · 12V · 3.7A库存:库存充足RD-125-1248125W · 12V · 2.3A库存:无货RD-125-2412RD-125-2412明纬12V24V双路电源125W直流稳压24V3.7A+12V3.7A双组库存:大量库存RD-125-2448125W · 24V · 2A库存:即将售罄RD-125-4812RD-125-4812台湾明纬12V48V双路电源125W直流稳压48V2.3A+12V2.3A库存:即将售罄RD-125-4824RD-125-4824台湾明纬24V48V双路电源125W直流稳压48V2A 24V2A库存:无货
RD-125A130.9W · 5V · 7.7A库存:有库存
RD-125B133.4W · 5V · 4.6A库存:大量库存RD-125NB125W库存:无货

现货即将售罄无货

现货 · 上海仓 19 件下单后当天备货,工作日 16:00 前付款当日发出
1–3 天
发货
数量
关于 RD-125A,直接问工程师已带入当前型号,无需重复说明。
批量报价

也可在官方旗舰店购买
淘淘宝JD京东天猫
下载规格书·
明纬原厂授权分销商CBCEEACRCMTÜV可开 13% 增值税专票
满购包邮正品授权含 13% 增值税发票工程师选型支持
产品概述规格参数典型应用资料下载相关产品

产品概述

RD-125A 为该系列 CH1: 5V CH2: 12V 输出型号:额定电流 CH1: 7.7A CH2: 7.7A,额定功率 130.9W,典型效率 82%。

产品特点

  • 保护种类:短路/过负载/过电压
  • 自然风冷
  • LED电源指示灯
  • 100%满载老化
  • 全部使用105℃长寿命电解电容
  • 能承受300VAC浪涌输入5秒
  • 工作温度高达70℃
  • 承受5G振动测试
  • 高效率,长寿命和高信赖性
  • 3年质保

规格参数

RD-125A·参数摘自官方规格书(2015-07-08 版)下载规格书 PDF

输出

输出通道
CH1 CH2
直流电压
CH1: 5V CH2: 12V
额定电流
CH1: 7.7A CH2: 7.7A
电流范围注6
CH1: 2 ~ 15A CH2: 0.5 ~ 10A
额定功率注6
130.9W
纹波与噪声(最大)注2
CH1: 80mVp-p CH2: 120mVp-p
电压调整范围
CH1: 4.75 ~ 5.5V
电压精度注3
CH1: ±5.0% CH2: ±7.0%
线性调整率注4
CH1: ±1.0% CH2: ±2.0%
负载调整率注5
CH1: ±3.0% CH2: ±4.0%
启动、上升时间
500ms, 20ms/230VAC 1200ms,30ms/115VAC(满载时)
保持时间(Typ.)
25ms/230VAC 30ms/115VAC(满载时)

输入

电压范围
88 ~ 132VAC/176~264VAC(开关切换)或248 ~ 373VDC(承受300VAC浪涌输入5S, 无损坏)
频率范围
47 ~ 63Hz
效率(Typ.)
82%
交流电流(Typ.)
3A/115VAC 2A/230VAC
浪涌电流(Typ.)
冷启动:40A/230VAC
漏电流
<2mA / 240VAC

保护

过负载
额定输出的110%~150% 保护模式:打嗝模式,负载异常条件移除后可自动恢复
过电压
CH1: 5.75 ~ 6.75V 保护模式:打嗝模式,电压异常条件移除后可自动恢复

环境

工作温度
-25~+70℃ (请参考"减额曲线")
工作湿度
20 ~ 90% RH,无冷凝
储存温度、湿度
-40 ~ +85℃, 10 ~ 95% RH
温度系数
±0.03%/℃ (0 ~ 50℃) (CH1)
耐振动
10 ~ 500Hz, 2G 10分钟/周期, X、Y、Z轴各60分钟

安规和电磁兼容

安全规范
UL60950-1,TUV EN60950-1认证通过
耐压
I/P-O/P:3KVAC I/P-FG:1.5KVAC O/P-FG:0.5KVAC
绝缘阻抗
I/P-O/P, I/P-FG, O/P-FG:100M Ohms / 500VDC / 25℃/ 70% RH
电磁兼容发射
符合EN55022 (CISPR22) Class B, EN61000-3-2,-3
电磁兼容抗扰度
符合EN61000-4-2,3,4,5,6,8,11, EN61000-6-2 (EN50082-2),A级重工业标准

其它

MTBF
≥232.4K hrs. MIL-HDBK-217F (25℃)
尺寸
199*98*38mm (L*W*H)
包装
0.7Kg; 20pcs/15Kg/0.8CUFT
测试条件与备注8
  1. 如未特别说明,所有规格参数均在输入为230VAC、额定负载、25℃环境温度下进行量测。
  2. 纹波和噪声测量方法:使用一条12"双绞线,同时终端要并联0.1uf和47uf的电容,在20MHZ带宽下进行量测。
  3. 精度:包含设定误差、线性调整率和负载调整率。
  4. 线性调整率测量方法: 在额定负载下,从低电压到高电压测试。
  5. 负载调整率测量方法: 从20%到100%额定负载,其他输出在60%额定负载。
  6. 电流范围内每组输出均正常,但总输出功率不能超过额定输出功率。
  7. 电源被视为系统内元件的一部分,需结合终端设备进行电磁兼容相关确认。EMC测试方法的指引,请参照明纬公司网站http://www.meanwell.com.cn上的“EMI测试声明书”。
  8. 启动时间长度是在冷启动状态下测得,快速频繁开关机可能会使启动时间增长。

典型应用

■ 典型应用

  • 工业自动化 — 适用于PLC控制系统、传感器供电、执行器驱动等。
  • LED显示屏与照明 — 为中小型LED显示屏、广告牌及工业照明提供稳定电源。
  • 安防监控系统 — 为监控摄像头、门禁系统、报警设备等提供可靠电力。
  • 通讯设备 — 适用于网络交换机、路由器、基站辅助设备等。
  • 仪器仪表 — 为各类工业检测设备、实验室仪器提供精确供电。
  • 机械设备 — 适用于小型数控机床、包装机械、自动化生产线等。

资料下载

规格书1

RD-125A 规格书PDF下载

3D 图档1

RD-125A 3D 图档ZIP下载

认证证书3

UL认证证书UL · 点击下载 ↓PDF下载
UK认证证书UK · 点击下载 ↓PDF下载
EAC认证证书EAC · 点击下载 ↓PDF下载
