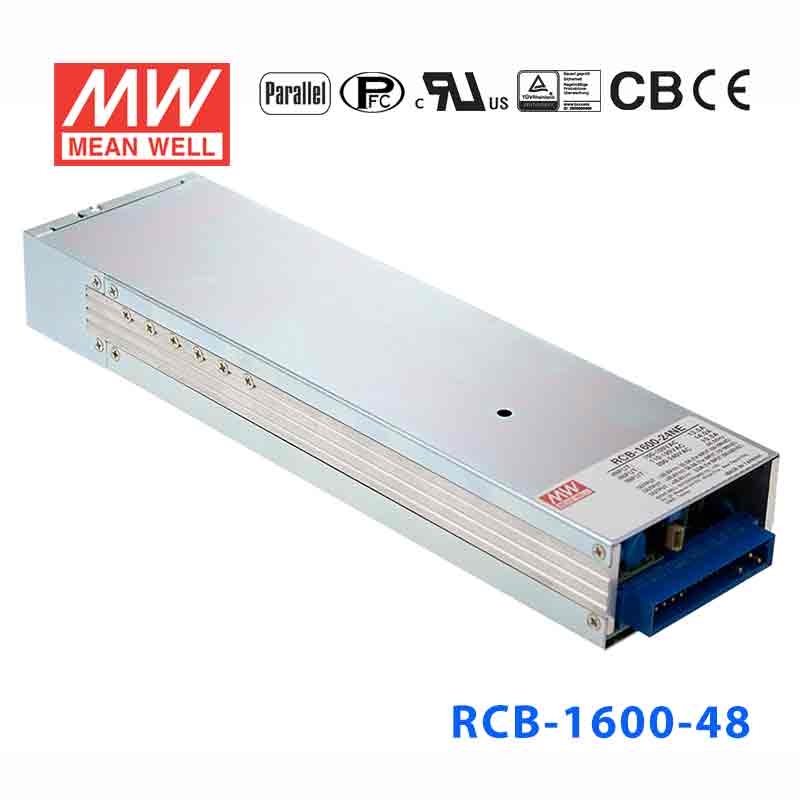

RCB-1600-48 · 带PFC功能 1U机架可编程电池充电电源

Mean Well · Enclosed Switching Power Supply · 1584W 57.6

输出电压: 57.6 V DC
额定功率: 1584 W
输出电流: 27.5 A

¥3344.00含 13% 增值税

选择型号 — RCB-1600系列RCB-1600-48

RCB-1600-121440W · 14.4V · 100A RCB-1600-241584W · 28.8V · 55A

RCB-1600-481584W · 57.6V · 27.5A

无货

暂时缺货 · 上海仓 0 件可下单预订，我们会与您确认货期

缺货
预订

数量

关于 RCB-1600-48，直接问工程师已带入当前型号，无需重复说明。

批量报价

也可在官方旗舰店购买

淘宝京东天猫

下载规格书·

明纬原厂授权分销商CB CE EACTÜVUL可开 13% 增值税专票

满购包邮正品授权含 13% 增值税发票工程师选型支持

产品概述

RCB-1600-48 为该系列型号：额定功率 1584W，典型效率 93%。

RCB-1600是一款1600W单组输出、1U低外型(41mm)、交流变直流充电器。这是一款内建有可编程充电曲线之智能充电器；使用者能够透过内部电位器、输出可编程功能、PMBus或CANBus调整充电电压及电流，以对不同类型电流充电，如铅酸电池及锂电池。全系列设计有多种保护机制及温度补偿功能，以确保正常与安全操作。机架安装式特点，使得RCB-1600非常适用于采用机架式或集中式管理之充电、备源或恒流源应用。

产品特点

可给铅酸蓄电池(加水式，胶体式和吸附玻璃纤维式)和锂电池(锂铁，锂猛)充电
内建预设三段式可编程充电曲线
具有I²C接口，PMBus通信协议(可选CANBus协议)
输出电压和电流值可调
国际通用全范围交流输入 (可承受300VAC浪涌输入5秒)
内建主动式PFC功能
内建直流风扇强制冷却
具有OR-ing FET，支持热插拔
均流可达8000W，利用一个19英寸支架
保护种类：电池低电压/电池无连接/短路/过电压/过温度
可选加喷防潮剂
5年质保

规格参数

RCB-1600-48参数摘自官方规格书（2025-10-23 版）下载规格书 PDF

输出

均充电压 Vboost(預設): 57.6V
浮充电压 Vfloat(預設): 55.2V
恒电流(CC)(預設): 27.5A
额定功率: 1584W
电压调整范围: 调光内部电位器SVR 47.5 ~ 58.8V
推荐电池容量 (AMP HOURS)^注3: 90 ~ 270Ah
电池漏电电流(Typ.)^注8: <45mA

输入

电压范围^注4: 90 ~ 264VAC 250 ~ 370VDC
频率范围: 47 ~ 63Hz
功率因子(Typ.): 0.97/230VAC at full load
效率(Typ.): 93%
交流电流(Typ.)^注4: 15A/115VAC 8.5A/230VAC
浪涌电流(Typ.): 冷启动：35A/230VAC
漏电流: <1.5mA / 230VAC

保护

过电压: 63 ~ 75V 保护类型 :关断输出电压,重启后恢复
过温度: 关断输出电压,温度下降后自动恢复

功能

输出电压调整(PV)^注5: 输出电压可以在75 ~ 125%额定输出电压范围内调整, 请参考功能手册
输出电流调整(PC)^注5: 输出电流可以在20 ~ 100%额定输出电流范围内调整, 请参考功能手册
辅助电源: 5V @ 0.3A, 12V @ 0.8A
遥控开关: 通过电子信号或干触点电源启动:短路电压关闭:开路, 请参考功能手册
温度补偿: -3mV / ℃ / cell / (12V = 6 cells ; 24V = 12 cells ; 48V = 24 cells)
DC OK信号: 隔离TTL信号输出,请参考功能手册
AC OK信号: 隔离TTL信号输出,请参考功能手册

环境

工作温度: -30 ~ +70℃ (参考"减额曲线")
工作湿度: 20 ~ 90% RH无冷凝
存储温度、湿度: -40 ~ +85℃, 10 ~ 95% RH
温度系数: ±0.03%/℃ (0 ~ 50℃)
耐振动: 10 ~ 500Hz, 2G 10分钟/周期, X、Y、Z轴各60分钟

安规和电磁兼容

安全规范: UL62368-1, TUV BS EN/EN62368-1, EAC TP TC 004认证通过
耐压: I/P-O/P:3KVAC I/P-FG:2KVAC O/P-FG:1.5KVAC(12V: 0.5KVAC )
绝缘阻抗: I/P-O/P, I/P-FG, O/P-FG:100M Ohms / 500VDC / 25℃/ 70% RH
电磁兼容发射^注6: 符合BS EN/EN55032 (CISPR32) Conduction Class B, Radiation Class A ; BS EN/EN61000-3-2,-3, EAC TP TC 020
电磁兼容抗扰度^注6: 符合BS EN/EN61000-4-2,3,4,5,6,8,11, BS EN/EN55035, A级重工业等级, EAC TP TC 020

其它

MTBF: 476.7K hrs Telcordia SR-332 (Bellcore) ; 38.7K hrs MIL-HDBK-217F (25℃)
尺寸: 300*85*41mm (L*W*H)
包装: 1.87Kg;6pcs/12.2Kg/1.16CUFT

测试条件与备注8

充电器规格可能需依电池规格而修订, 请与电池供货商和明纬接洽细节。
如未特别说明，所有规格参数均在输入为230VAC、额定负载、25℃环境温度下进行量测。
这是明纬公司建议的电流范围,关于最大充电电流限制请参考电池供应商的意见。
低电压输入情况下需减额输出，具体请参照输出减额曲线图。
当用户不使用于PMBus/CANBus时进入PV/PC 功能模式,当用户PMBus/CANBus及PV/PC都不使用时，进入SVR功能模式。
电源应视为系统内元件的一部分，所有的EMC测试都将测试样品安装在一个厚度1mm，长720mm*宽360mm的金属铁板上测试。电源需结合终端设备进行电磁兼容相关确认。有关EMC测试操作指导，请参阅“组件电源供应器的EMI测试”。 (在明纬网站" https://www.meanwell.com//Upload/PDF/EMI_statement_cn.pdf)
当海拔高度超过2000米(6500英尺)时，无风扇机型环境温度依每3.5℃/1000m比例下降，有风扇机型环境温度依每5℃/1000m比例下降。
对铅酸蓄电池或不带BMS的蓄电池充电时，在完全充电后,请使用断路器断开充电器和蓄电池。

技术图纸

典型应用

大型直流UPS或紧急备份系统
船舶蓄电池充电系统
电动自行车或汽车充电器站
废水处理系统
电解系统
