明纬 MEAN WELL · QP系列系列

明纬官方正品QP系列系列3 年保修

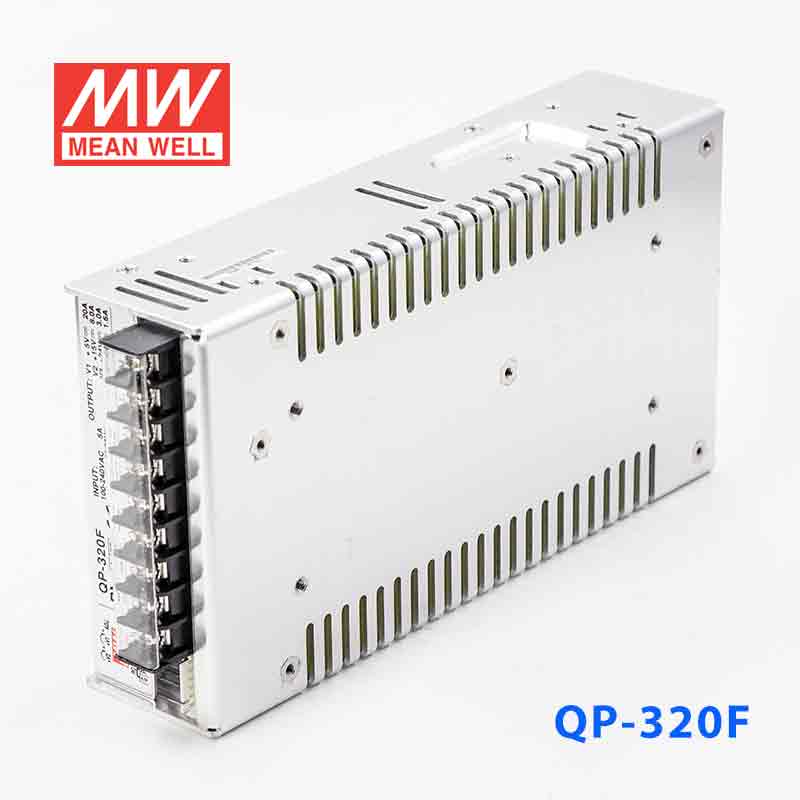

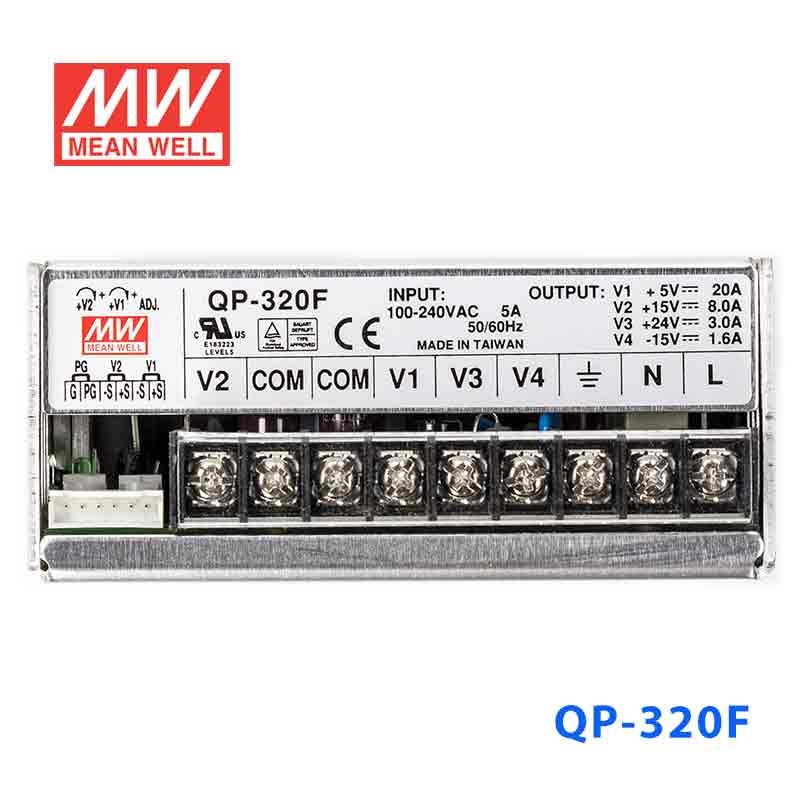

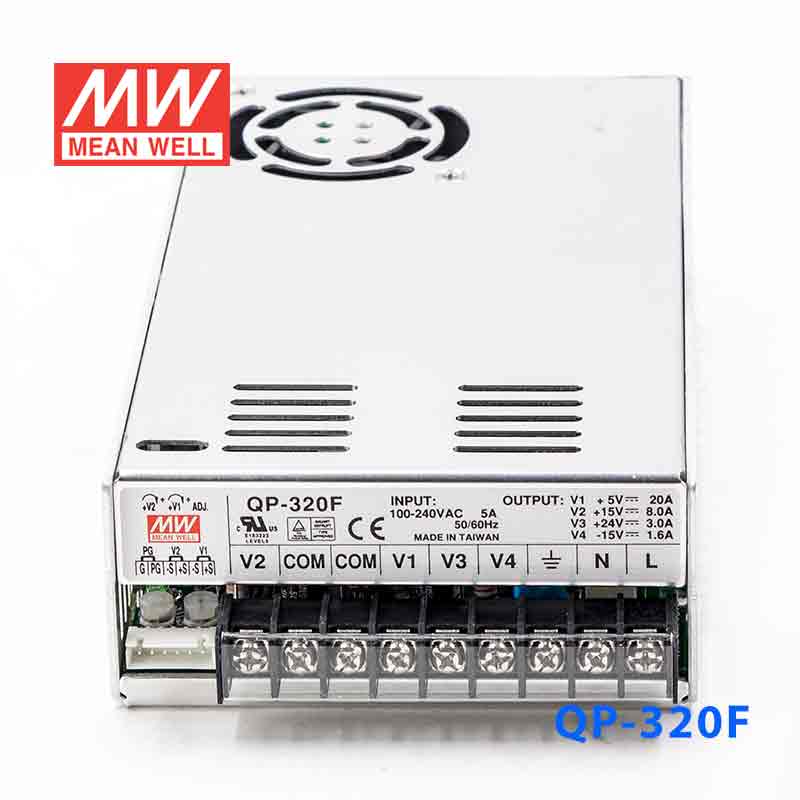

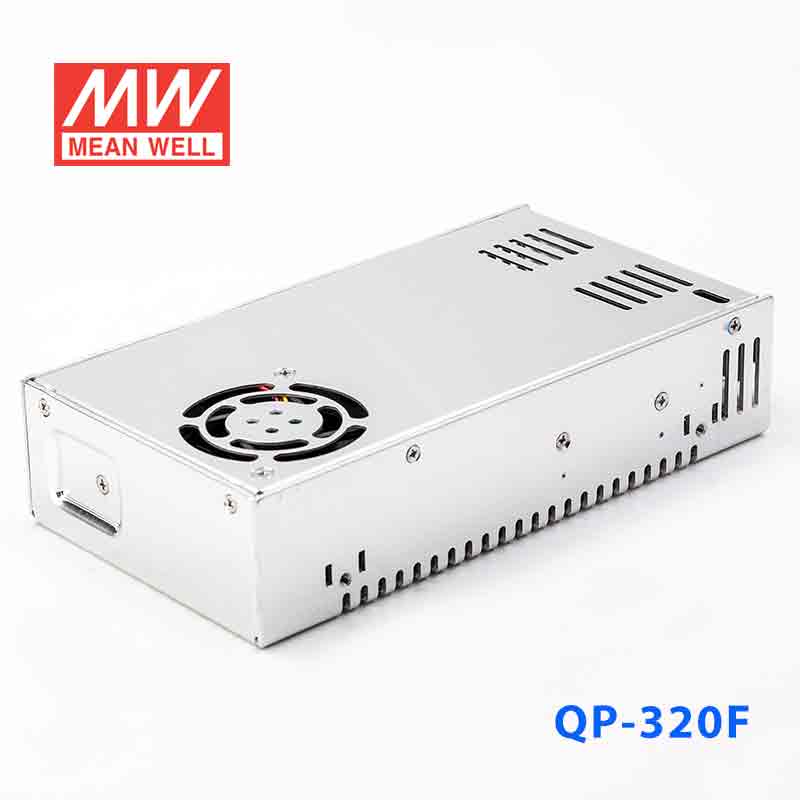

QP-320F · + + + 四路输出PFC电源

Mean Well · Enclosed Switching Power Supply · 316W 5

输出电压: 5 V DC
额定功率: 316 W
输出电流: 20 A

¥663.00市场价 ¥880.10含 13% 增值税

选择型号 — QP-320系列QP-320F

QP-320D316W · 5V · 20A

QP-320F316W · 5V · 20A

现货即将售罄

现货 · 上海仓 6 件下单后当天备货，工作日 16:00 前付款当日发出

1–3 天
发货

数量

关于 QP-320F，直接问工程师已带入当前型号，无需重复说明。

批量报价

也可在官方旗舰店购买

淘宝京东天猫

下载规格书·

明纬原厂授权分销商CE EAC TÜV UL CB可开 13% 增值税专票

满购包邮正品授权含 13% 增值税发票工程师选型支持

产品概述

QP-320F 为该系列 CH1: 5V CH2: 15V CH3: 24V CH4: -15V 输出型号：额定电流 CH1: 20A CH2: 8A CH3: 3A CH4: 1.6A，额定功率 316W，典型效率 83%。

产品特点

国际通用全范围交流输入
内置主动式PFC功能，PF>0.95
保护种类：短路/过负载/过电压/过温度
CH1,CH2调整范围是-5~10%
具有PG和PF信号输出
CH1,CH2具有遥感功能
LED电源指示
100%满载老化
24V通道具有20A峰值负载能力
3年质保

规格参数

QP-320F参数摘自官方规格书（2011-08-19 版）下载规格书 PDF

输出

输出通道: CH1 CH2 CH3 CH4
直流电压: CH1: 5V CH2: 15V CH3: 24V CH4: -15V
额定电流: CH1: 20A CH2: 8A CH3: 3A CH4: 1.6A
电流范围: CH1: 2.5 ~ 20A CH2: 0 ~ 10A CH3: 0.2 ~ 5A CH4: 0.2 ~ 1.6A
峰值电流: CH1: 20A CH2: 10A CH3: 20A,≤1ms(备注5) CH4: 1.6A
额定功率: 316W
纹波与噪声 (最大)^注2: CH1: 100mVp-p CH2: 150mVp-p CH3: 150mVp-p CH4: 150mVp-p
电压调整范围: CH1,2:+10,-5%
电压精度^注3: CH1: ±3.0% CH2: ±3.0% CH3: +10,-6% CH4: ±10%
线性调整率: CH1: ±1.0% CH2: ±2.0% CH3: ±2.0% CH4: ±3.0%
负载调整率: CH1: ±2.0% CH2: ±3.0% CH3: ±6.0% CH4: ±8.0%
启动、上升时间: 800ms, 50ms(满载时)
保持时间(Typ.): 16ms(满载时)

输入

电压范围: 90 ~ 264VAC或127 ~ 370VDC
频率范围: 47 ~ 63Hz
功率因素(Typ.): PF>0.95/230VAC PF>0.98/115VAC
效率(Typ.): 83%
交流电流(Typ.): 4A/115VAC 2A/230VAC
浪涌电流(Typ.): 25A/115VAC 45A/230VAC
漏电流: <2mA / 240VAC

保护

过负载: 额定输出功率的105%~150% 保护模式:折层型电流限制，负载异常条件移除后可自动恢复
过电压: CH1:5.75 ~ 6.75V CH2:17.25 ~ 20.25V 保护模式:关闭输出电压,重启后恢复
过温度: 95℃ ±5℃ (TSW1 : 检测功率晶体管的散热器) 保护模式:关闭输出电压，温度下降后可自动恢复

功能

电源正常/关闭: 10ms/1ms

环境

工作温度: -10～+70℃ (请参考"减额曲线")
工作湿度: 20 ~ 90% RH,无冷凝
储存温度、湿度: -20 ~ +85℃, 10 ~ 95% RH
温度系数: ±0.03%/℃ (0 ~ 50℃)
耐振动: 10 ~ 500Hz, 2G 10分钟/周期, X、Y、Z轴各60分钟

安规和电磁兼容

安全规范: UL60950-1,TUV EN60950-1认证通过
耐压: I/P-O/P:3KVAC I/P-FG:1.5KVAC O/P-FG:0.5KVAC
绝缘阻抗: I/P-O/P, I/P-FG, O/P-FG:100M Ohms / 500VDC / 25℃/ 70% RH
电磁兼容发射: 符合EN55022 (CISPR22) Class B, EN61000-3-2,-3
电磁兼容抗扰度: 符合EN61000-4-2,3,4,5,6,8,11, EN55024, A级轻工业标准

其它

MTBF: ≥213.5K hrs. MIL-HDBK-217F (25℃)
尺寸: 215*115*50mm (L*W*H)
包装: 1.2Kg; 12pcs/15.4Kg/0.92CUFT

测试条件与备注6

如未特别说明，所有规格参数均在输入为230VAC、额定负载、25℃环境温度下进行量测。
纹波和噪声测量方法：使用一条12"双绞线，同时终端要并联0.1uf和47uf的电容，在20MHZ带宽下进行量测。
精度：包含设定误差、线性调整率和负载调整率。
电源被视为系统内元件的一部分，需结合终端设备进行电磁兼容相关确认。 EMC测试方法的指引，请参照明纬公司网站http://www.meanwell.com.cn上的“EMI测试声明书”。
每一个输出通道均可提供最大电流，但总负载不能超过额定输出功率。
CH3(24V)峰值电流20A,≤1ms,每100ms循环一次，CH3(24V)在峰值电流期间输出电压必须大于16V。

典型应用

■ 典型应用

工业自动化设备 — 适用于PLC控制系统、工业机器人、自动化生产线等。
测试与测量仪器 — 为精密测试设备、实验室仪器提供稳定电源。
通信设备 — 应用于数据中心、网络交换机、基站等通信基础设施。
LED显示屏与照明 — 驱动大型LED显示屏、专业舞台灯光系统。
安防监控系统 — 为CCTV、门禁系统、报警装置提供可靠电力。

资料下载

规格书1

QP-320F 规格书PDF下载

认证证书9

CB认证证书CB · 点击下载 ↓PDF下载

CE认证证书CE · 点击下载 ↓PDF下载

EMC认证证书EMC · 点击下载 ↓PDF下载

TÜV认证证书TÜV · 点击下载 ↓PDF下载

UL认证证书UL · 点击下载 ↓PDF下载

EAC认证证书EAC · 点击下载 ↓PDF下载

CB认证证书CB · 点击下载 ↓PDF下载

UK认证证书UK · 点击下载 ↓PDF下载

CB认证证书CB · 点击下载 ↓PDF下载
