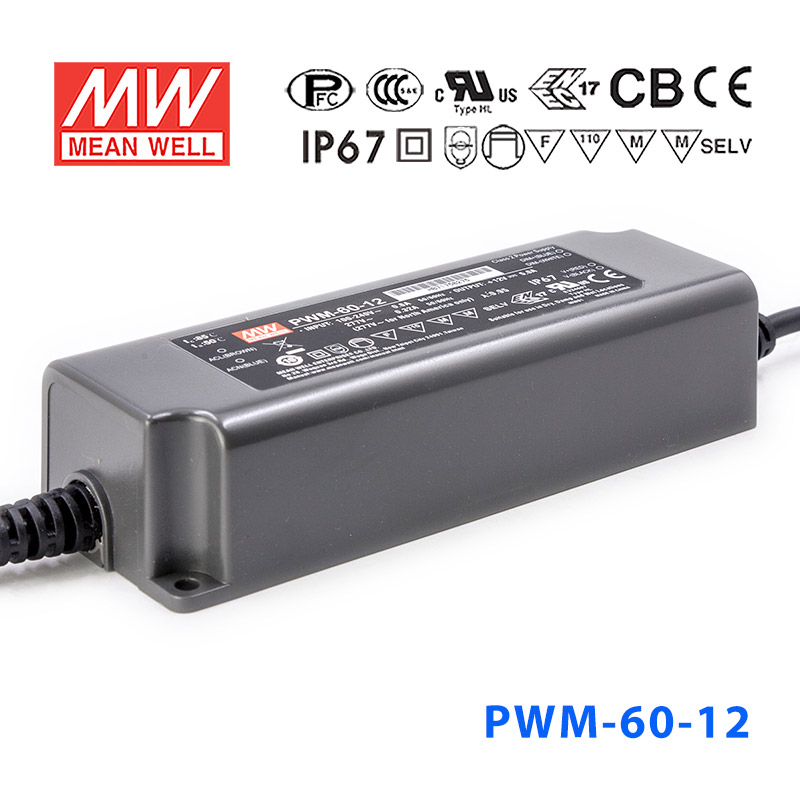

PWM-60-12DA · PWM信号输出IP67防水型带PFC功能电源

Mean Well · Enclosed Switching Power Supply · 60W 12

输出电压: 12 V DC
额定功率: 60 W
输出电流: 5 A

¥260.00含 13% 增值税

选择型号 — PWM-60系列PWM-60-12DA

PWM-60-1260W · 12V · 5A

PWM-60-12DA60W · 12V · 5A

PWM-60-2460W · 24V · 2.5A PWM-60-24DA60W · 24V · 2.5A PWM-60-3660W · 36V · 1.67A PWM-60-4860W · 48V · 1.25A

即将售罄无货

暂时缺货 · 上海仓 0 件可下单预订，我们会与您确认货期

缺货
预订

数量

关于 PWM-60-12DA，直接问工程师已带入当前型号，无需重复说明。

批量报价

也可在官方旗舰店购买

淘宝京东天猫

下载规格书·

明纬原厂授权分销商CBCCCCEEACENEC可开 13% 增值税专票

满购包邮正品授权含 13% 增值税发票工程师选型支持

产品概述

PWM-60-12DA 为该系列 12V 输出型号：额定电流 5A，额定功率 60W，典型效率 86%。

PWM-60系列是一款60W LED AC/DC驱动器，具有PWM形式输出的恒压模式，驱动各类LED灯条时能保持亮度均匀。PWM-60工作于90～305VAC，提供额定电压介于12V至48V的不同机型。凭借高达90%的效率和无风扇设计，整个系列可在自然风冷条件下于-40℃ ~ +85℃的外壳温度范围内工作。整个系列具有IP67防护等级，适用于干燥、潮湿或淋湿场所。PWM-60配备通过改变输出占空比实现的调光功能，为LED灯条应用提供极大的灵活性。

产品特点

恒压PWM形式输出
可用于应急照明，符合IEC61347-2-13
内置主动式PFC功能，Class II/2设计
空载功耗<0.5W
全灌胶，IP67防护等级
功能：三合一调光(dim-to-off)；DALI/DALI-2
DALI型最低调光水平0.2%
典型寿命>50000小时，5年质保

规格参数

PWM-60-12DA参数摘自官方规格书（2022-01-24 版）下载规格书 PDF

输出

直流电压: 12V
额定电流: 5A
额定功率: 60W
调光范围: 0 ~ 100%
PWM频率(Typ.): 1.47kHz (Blank/DA型), 2.5kHz (DA2型)
启动、上升时间^{注2、备注9}: 500ms, 80ms/ 115AC or 230VAC
保持时间(Typ.): 16ms/115VAC or 230VAC

输入

电压范围^注3: 90 ~ 305VAC 127 ~ 431VDC (请参考"静态特性曲线")
频率范围: 47 ~ 63Hz
功率因数(Typ.): PF>0.97/115VAC, PF>0.95/230VAC, PF>0.92/277VAC @满载 (请参考"功率因数(PF)特性曲线")
总谐波失真: THD< 20%(@负载≧60%/115VAC, 230VAC; @负载≧75%/277VAC) (请参考"总谐波失真(THD)")
效率(Typ.): 86%
交流电流(Typ.): 0.8A / 115VAC 0.4A / 230VAC 0.32A / 277VAC
浪涌电流(Typ.): 冷启动50A(twidth=270μs，在50% Ipeak下测量)/230VAC; Per NEMA 410
16A断路器可配置电源数量: 9台 (B型断路器) / 16台 (C型断路器) 于230VAC
漏电流: <0.25mA / 277VAC
空载功耗: <0.5W

保护

过载: 108 ~ 130%额定输出功率打嗝模式，故障条件移除后自动恢复
短路: 关断输出电压，重新上电恢复(DA2型除外) 打嗝模式，故障条件移除后自动恢复(仅DA2型)
过电压: 15 ~ 17V 关断输出电压，重新上电恢复
过温度: 关断输出电压，重新上电恢复

环境

工作温度: Tcase=-40 ~ +85℃ (请参考"输出负载vs温度")
最大外壳温度: Tcase=+85℃
工作湿度: 20 ~ 95% RH,无冷凝
储存温度、湿度: -40 ~ +80℃, 10 ~ 95% RH
温度系数: ±0.03%/℃ (0 ~ 50℃)
耐振动: 10 ~ 500Hz, 5G 12分钟/周期, X、Y、Z轴各72分钟

安规和电磁兼容

安全规范^注5: UL8750(type"HL")(DA型除外), UL879(仅12V,24V Blank型), CSA C22.2 No. 250.13-12; ENEC BS EN/EN61347-1, BS EN/EN61347-2-13 independent, BS EN/EN62384, IP67, BIS IS15885(仅12,24,48 Blank型), EAC TP TC 004, GB19510.1, GB19510.14认证通过; 设计参考BS EN/EN60335-1; 依据BS EN/EN61347-2-13附录J，适用于应急装置
DALI规范: IEC62386-101, 102, 207, 251 仅DA/DA2型, Device type 6(DT6)
耐压: I/P-O/P:3.75KVAC; I/P-DA:1.5KVAC; O/P-DA:1.5KVAC
绝缘阻抗: I/P-O/P:100M Ohms / 500VDC / 25℃/ 70% RH
电磁兼容发射^注6: 符合BS EN/EN55015, BS EN/EN61000-3-2 Class C (@负载≧60%) ; BS EN/EN61000-3-3, GB17743和GB17625.1, EAC TP TC 020
电磁兼容抗扰度: 符合BS EN/EN61000-4-2,3,4,5,6,8,11; BS EN/EN61547, 轻工业等级(浪涌抗扰度线对线 2KV), EAC TP TC 020

其它

MTBF: 996K hrs min. Telcordia SR-332 (Bellcore) ; 271.03K hrs min. MIL-HDBK-217F (25℃)
尺寸: 150*53*35mm (L*W*H)

测试条件与备注9

如未特别说明，所有参数均在230VAC输入、额定电流、25℃环境温度下测得。
低输入电压下可能需要降额。详情请参考"静态特性曲线"。
启动时间是在首次冷启动时测得。开关驱动器可能使启动时间增长。
驱动器被视为一个元件，将与终端设备组合使用。由于EMC性能受整套装置的影响，终端设备制造商需对整套装置重新进行EMC指令认证。

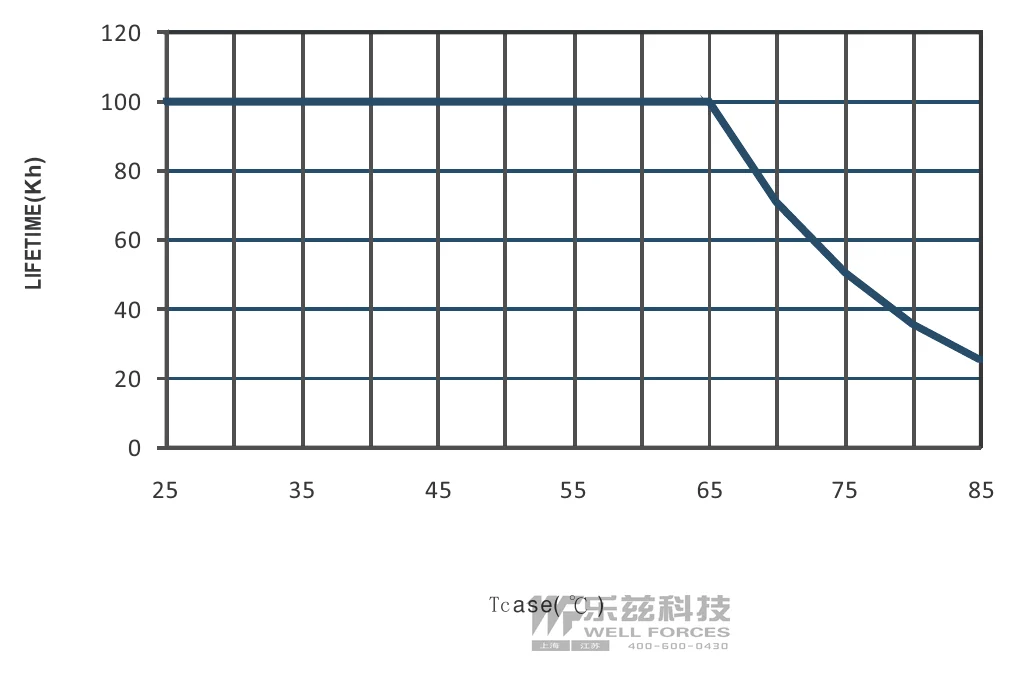

本系列在Tcase（特别是tc点，或依DLC的TMP）约75℃或以下时，典型寿命>50,000小时。
保固声明请参考明纬网站 http://www.meanwell.com
工作海拔高于2000m(6500ft)时，无风扇机型环境温度降额3.5℃/1000m，有风扇机型降额5℃/1000m。
任何应用说明及IP防水功能安装注意事项，请在使用前参考我们的使用手册。https://www.meanwell.com/Upload/PDF/LED_EN.pdf
依据IEC 62386-101/102 DALI上电时序及中断规范，启动时间需使用支持DALI上电功能的DALI控制器测试，否则DA型的启动时间将高于0.5秒。

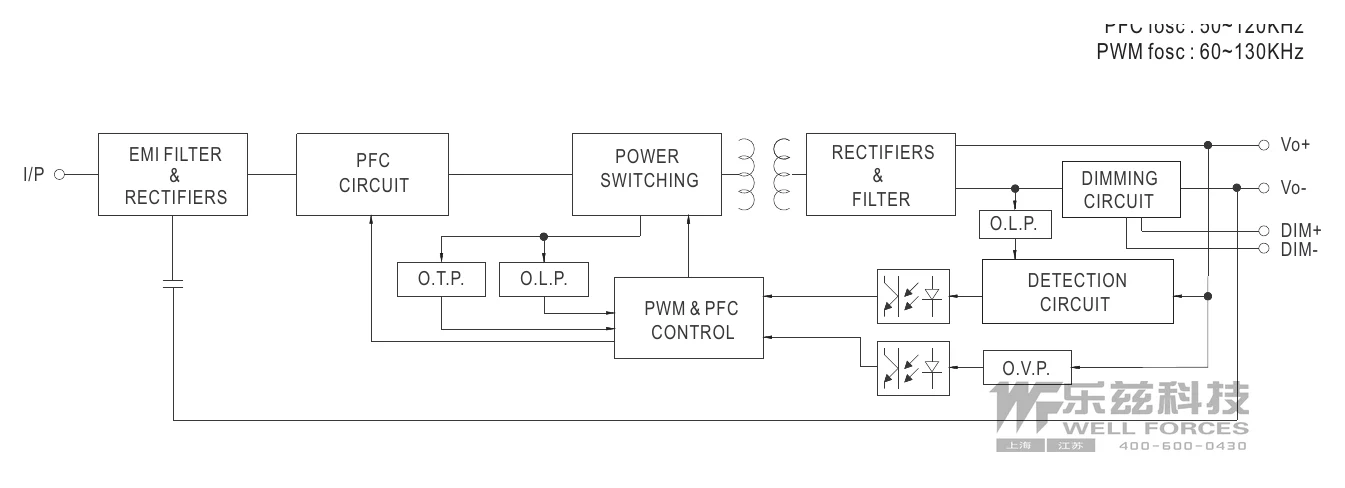

技术图纸

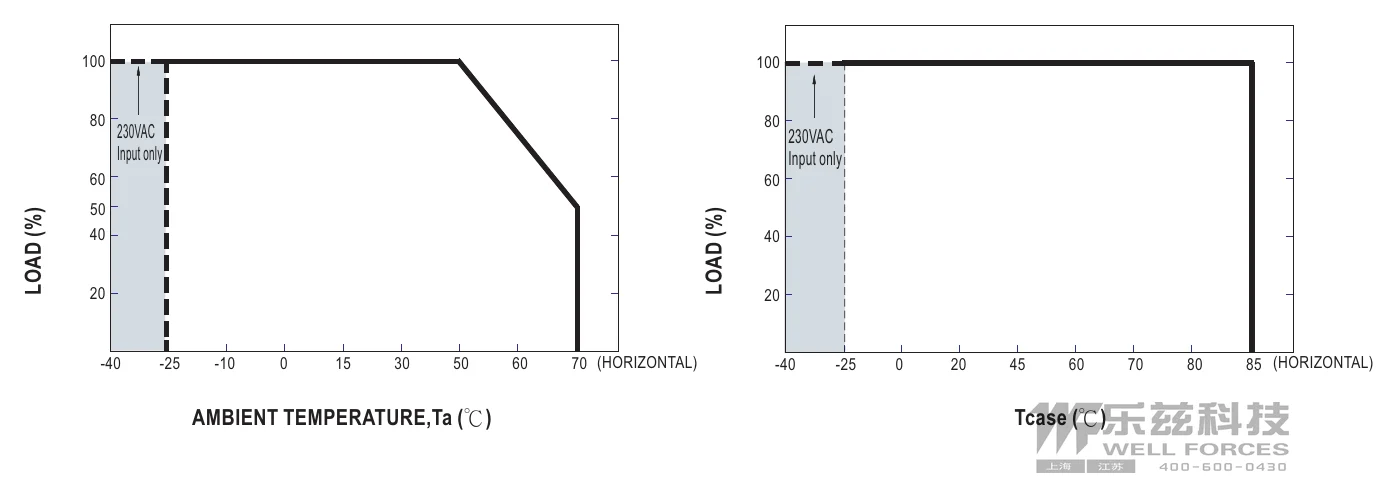

PWM-60-12DA 输出负载vs温度 — 输出负载vs温度左右滑动 · 点击查看大图

PWM-60-12DA 静态特性曲线 — 静态特性曲线左右滑动 · 点击查看大图

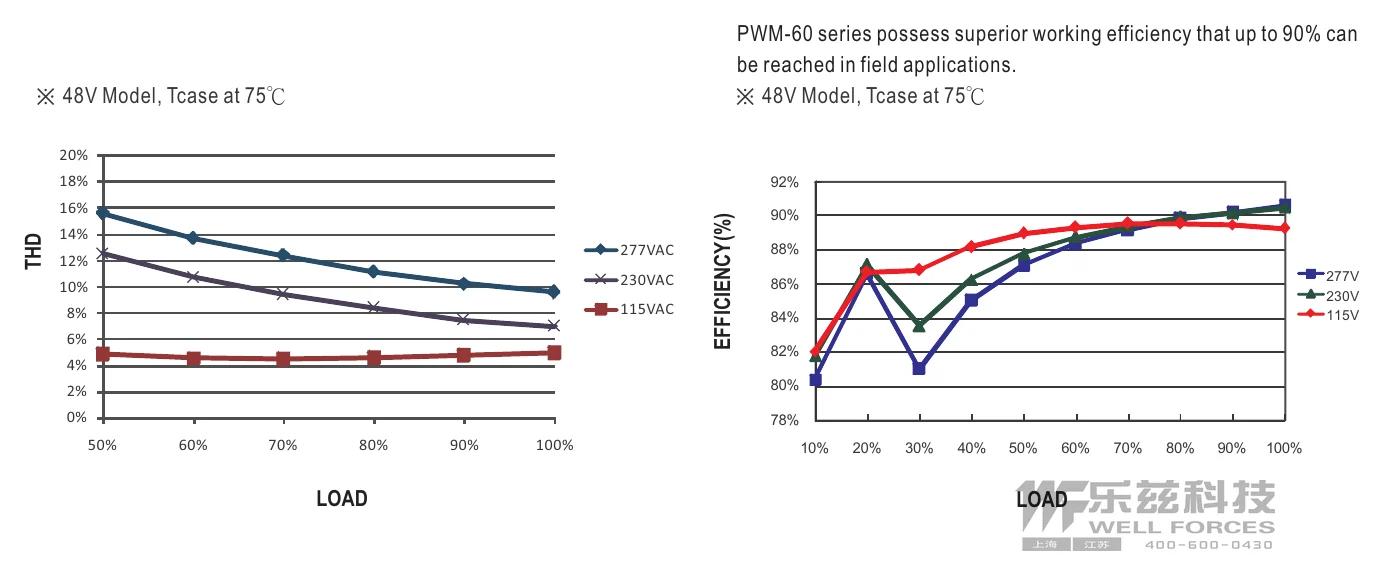

PWM-60-12DA 总谐波失真特性曲线(THD) — 总谐波失真特性曲线(THD)左右滑动 · 点击查看大图

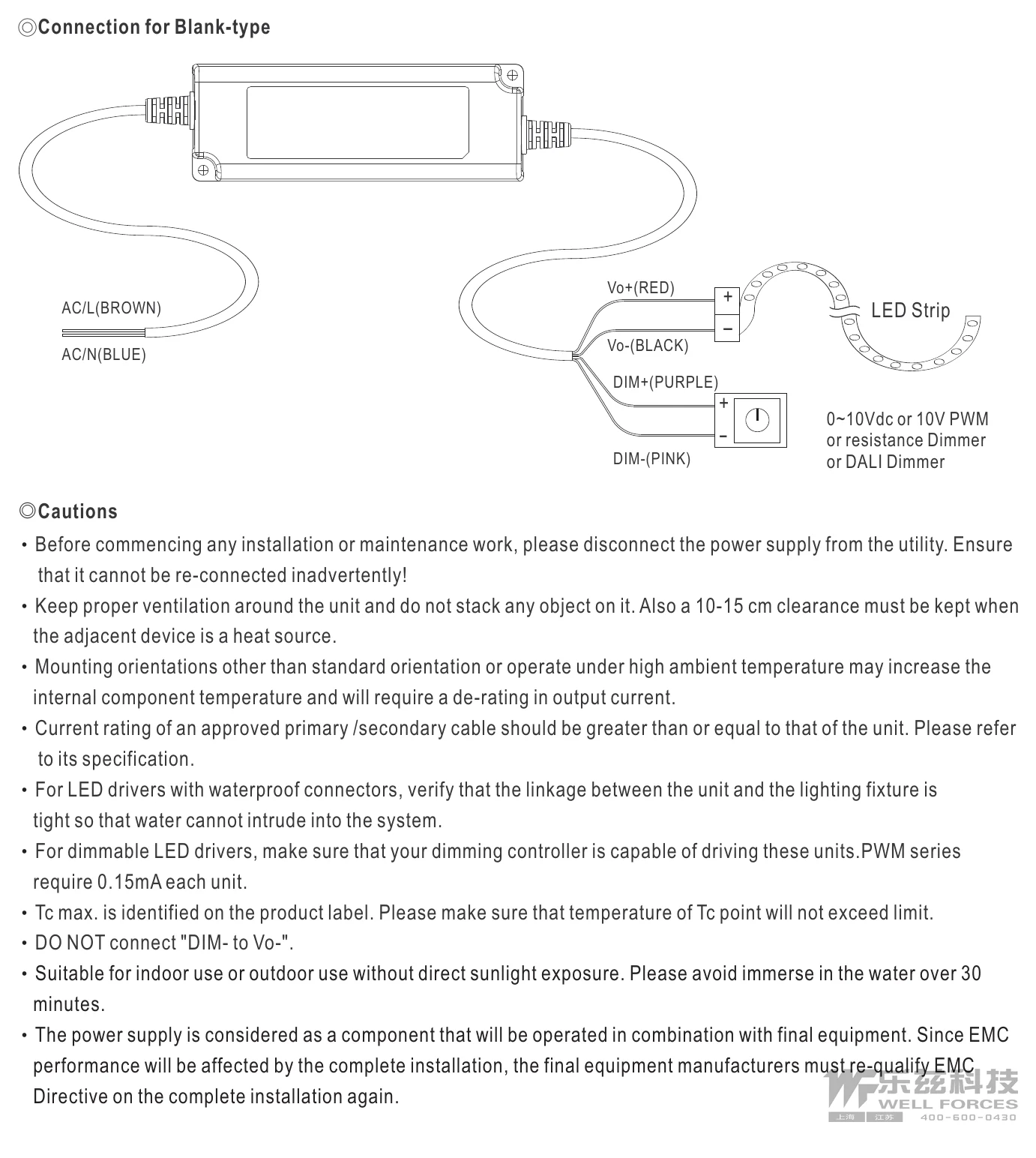

PWM-60-12DA 推荐安装方式 — 推荐安装方式左右滑动 · 点击查看大图

典型应用

LED灯条照明
室内LED照明
LED装饰照明
LED建筑照明
工业照明
Type "HL"适用于Class I, Division 2危险(分类)场所

资料下载

规格书1
