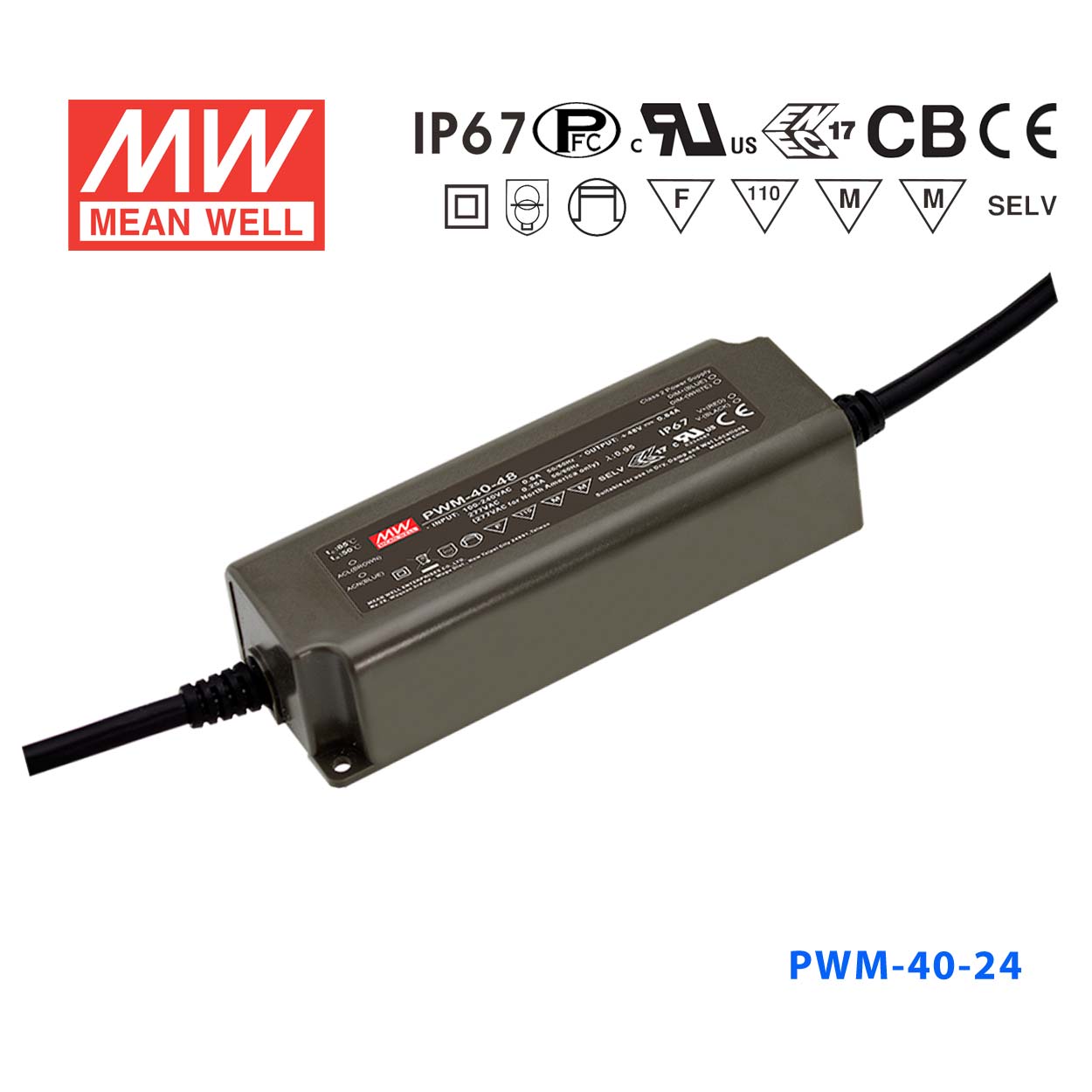

PWM-40-24 · PWM信号输出IP67防水型带PFC功能电源

Mean Well · Enclosed Switching Power Supply · 40W 24

输出电压: 24 V DC
额定功率: 40 W
输出电流: 1.67 A

¥200.00含 13% 增值税

选择型号 — PWM-40系列PWM-40-24

PWM-40-1240W · 12V · 3.34A

PWM-40-2440W · 24V · 1.67A

PWM-40-3640W · 36V · 1.12A PWM-40-4840W · 48V · 0.84A

即将售罄无货

现货 · 上海仓 5 件下单后当天备货，工作日 16:00 前付款当日发出

1–3 天
发货

数量

关于 PWM-40-24，直接问工程师已带入当前型号，无需重复说明。

批量报价

也可在官方旗舰店购买

淘宝京东天猫

下载规格书·

明纬原厂授权分销商CB CCC CE EAC ENEC可开 13% 增值税专票

满购包邮正品授权含 13% 增值税发票工程师选型支持

产品概述

PWM-40-24 为该系列 24V 输出型号：额定电流 1.67A，额定功率 40.08W，典型效率 89%。

PWM-40是一款40W防水型恒压PWM形式输出LED控制装置。它适合直接驱动各种各样的LED照明灯带，既能保持色温稳定性，又能保证亮度的均匀性。整系列采用90~305Vac全范围交流输入，并提供输出额定电压介于12V~48V间的多种机型。因具有最高可达90%之高转换效率，采用无风扇设计，可于自然风冷散热下工作于-40℃~+85℃之机壳温度范围。整系列符合IP67防护等级，可以使用于干燥，潮湿，淋雨的环境下。PWM-40搭配有调光功能，可以调整输出的占空比；为灯具系统提供最佳的设计弹性。

产品特点

恒压PWM形式输出，工作频率1.47kHz
塑胶机壳，Class Ⅱ 设计
内置主动式PFC功能
Class 2电源
空载功耗<0.5W
全灌胶，符合IP67等级
功能：三合一调光(dim-to-off)
寿命>50000小时
5年质保

规格参数

PWM-40-24参数摘自官方规格书（2026-02-04 版）下载规格书 PDF

输出

直流电压: 24V
额定电流: 1.67A
额定功率: 40.08W
调光范围: 0 ~ 100%
PWM频率(Typ.): 1.47kHz
启动,上升时间^注2: 500ms, 80ms 115VAC / 230VAC
保持时间(Typ.): 16ms/115VAC或230VAC

输入

电压范围: 90 ~ 305VAC或127 ~ 431VDC (请参考"静态特性曲线")
频率范围: 47 ~ 63Hz
功率因数(Typ.): PF>0.97/115VAC, PF>0.95/230VAC, PF>0.92/277VAC@满载时 (请参考 "功率因素特性曲线" )
总谐波失真: THD< 20%(@负载≧60%/115VC,230VAC; @负载≧75%/277VAC) (请参考 "总谐波失真特性曲线" )
效率(Typ.): 89%
交流电流(Typ.): 0.6A / 115VAC 0.3A / 230VAC 0.25A / 277VAC
浪涌电流(Typ.): 冷启动50A(在50% Ipeak下测试twidth=270μs)/230VAC; Per NEMA 410
16A断路器可配置同型号电源供应器之数量: 于230VAC时, 可配置9台 (B型断路器) / 16台 (C型断路器)
漏电流: <0.25mA / 277VAC
空载功耗: <0.5W

保护

过负载: 108 ~ 130%额定输出功率打嗝模式，负载异常条件移除后可自动恢复
短路: 关断输出电压，重启恢复
过电压: 28 ~ 34V 关断输出电压，重启恢复
过温度: 关断输出电压，重启恢复

环境

工作温度: Tcase=-40 ~ +85℃(请参考"输出负载vs温度")
最大外壳温度: Tcase=+85℃
工作湿度: 20 ~ 95% RH,无冷凝
储存温度、湿度: -40 ~ +80℃, 10 ~ 95% RH
温度系数: ±0.03%/℃ (0 ~ 50℃)
耐振动: 10 ~ 500Hz,5G 12分钟/周期, X、Y、Z轴各72分钟

安规和电磁兼容

安全规范^注5: UL8750(type”HL”),UL879(仅12V,24V机型),CSA C22.2 No. 250.13-12,ENEC BS EN/EN61347-1, BS EN/EN61347-2-13 independent, BS EN/EN62384, IP67,BIS IS15885(仅12V,24V机型), EAC TP TC 004,GB/T19510.1,GB/T19510.213认证通过; 设计参照BS EN/EN60335-1
耐压: I/P-O/P:3.75KVAC
绝缘阻抗: I/P-O/P:100M Ohms / 500VDC / 25℃/ 70% RH
电磁兼容发射: 符合BS EN/EN55015, BS EN/EN61000-3-2 Class C (@负载≧60%) ; BS EN/EN61000-3-3, GB/T 17743, GB17625.1, EAC TP TC 020
电磁兼容抗扰度: 符合BS EN/EN61000-4-2,3,4,5,6,8,11, BS EN/EN61547, 轻工业标准(浪涌抗扰度:线对线:2KV), EAC TP TC 020

其它

MTBF: 2625.4Khrs Telcordia SR-332(Bellcore); 226.4K hrs MIL-HDBK-217F (25℃)
尺寸: 150*53*35mm (L*W*H)
包装: 0.49Kg; 30pcs/15.7Kg/1.0CUFT

测试条件与备注8

如未特别说明，所有规格参数均在输入为230VAC、额定电流、25℃环境温度下进行量测。
低输入电压情况下需减额输出，具体请参照"静态特性曲线"图。
启动时间是在冷机启动下测得，频繁的开关机可能使启动时间增长。
电源被视为一个元件与终端设备结合使用，因为EMC受整套装置的影响，终端设备制造商需对整套装置重新进行EMC确认。(在明纬网站https://www.meanwell.com//Upload/PDF/EMI_statement_cn.pdf )
当本系列机型的外壳最高温度点Tc低于75℃，使用工作寿命大于50000小时。
请参考明纬网站http://www.meanwell.com上的保固声明。
当操作海拔高于2000米(6500ft)时，无风扇机型操作环温需调降3.5℃/1000米,有风扇机型操作环温需调降5℃/1000米。
对于任何应用说明和 IP 防尘防水功能安装注意事项，请在设计安装前参阅我们的使用手册。https://www.meanwell.com/Upload/PDF/LED_EN.pdf

技术图纸

PWM-40-24 输出负载vs温度 — 输出负载vs温度左右滑动 · 点击查看大图

PWM-40-24 总谐波失真特性曲线(THD) — 总谐波失真特性曲线(THD)左右滑动 · 点击查看大图

典型应用

LED灯带照明
室内LED照明
LED装饰灯
LED建筑照明
适用于装在Class I, Division 2类危险地点之照明灯具
