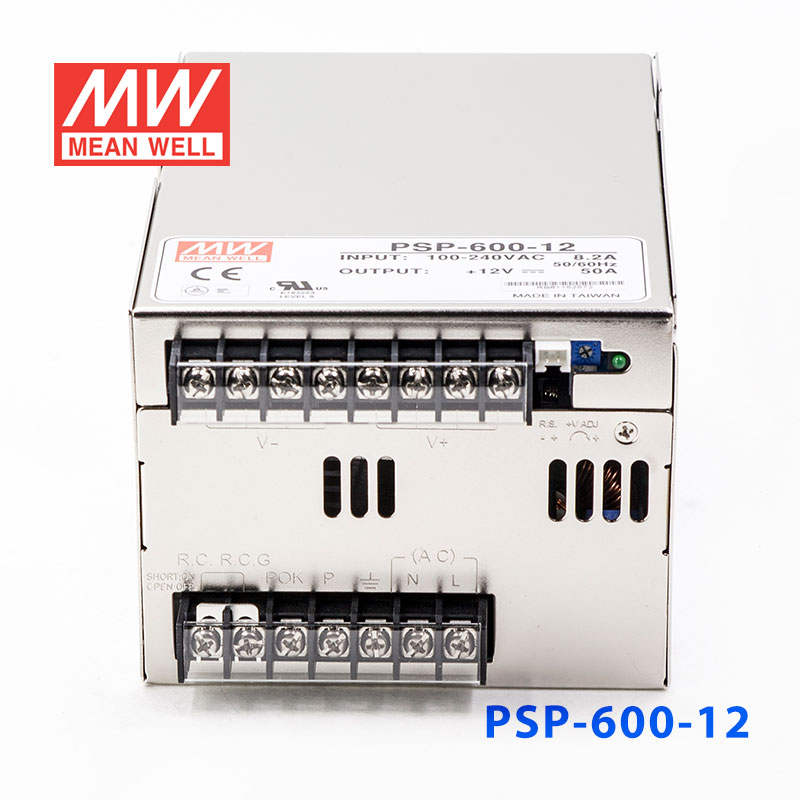

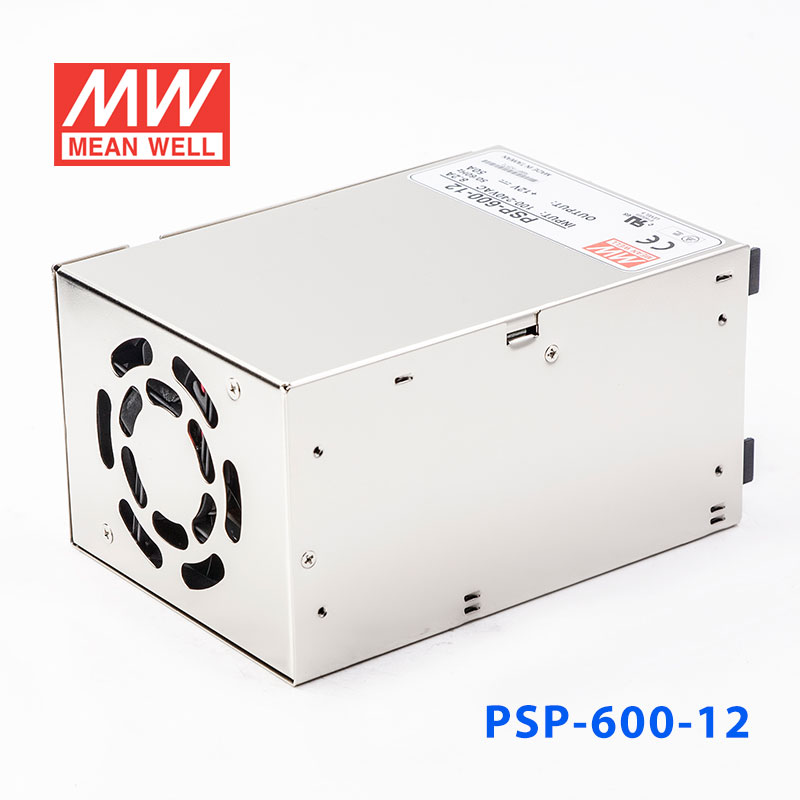

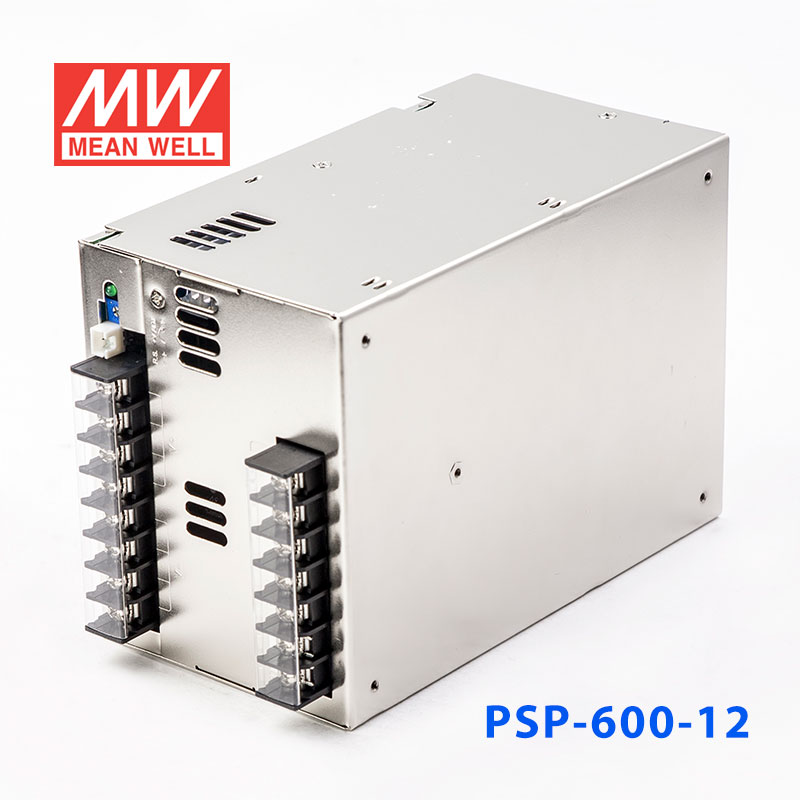

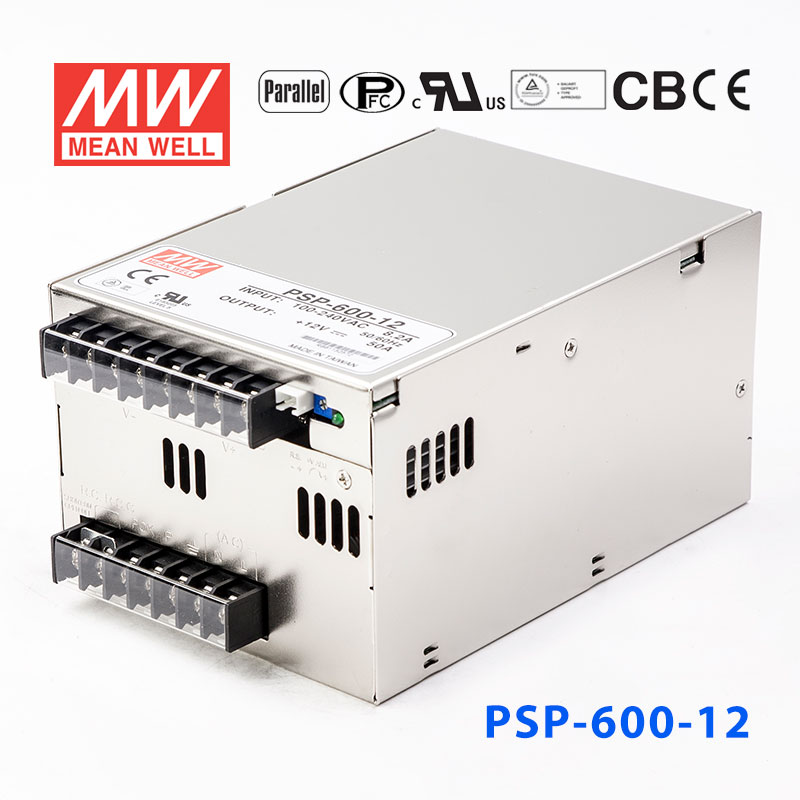

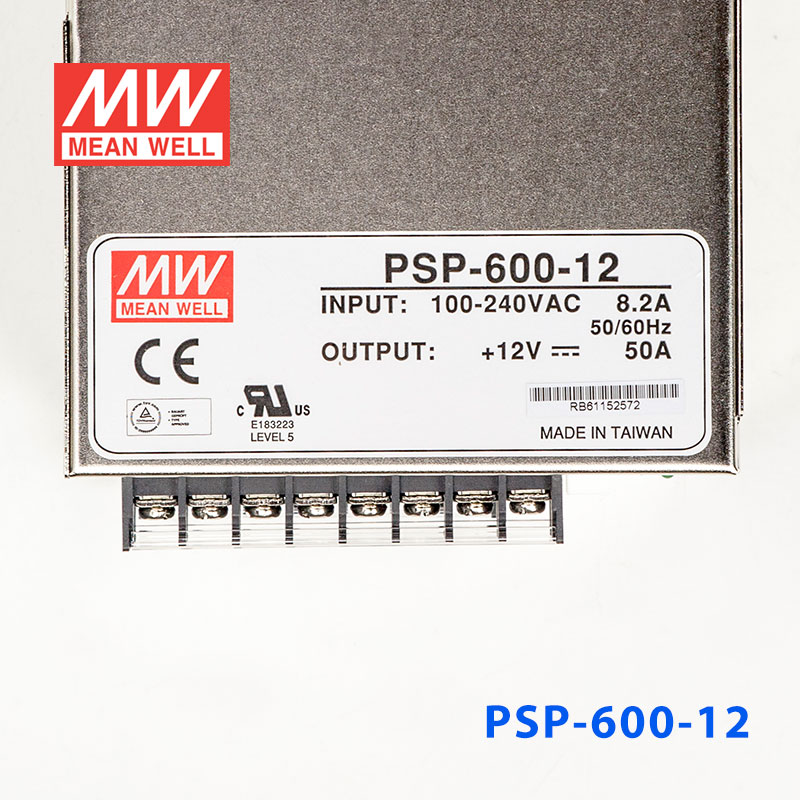

PSP-600-12 · 单路输出带功率因素校正可并联开关电源

Mean Well · Enclosed Switching Power Supply · 600W 12

输出电压: 12 V DC
额定功率: 600 W
输出电流: 50 A

¥1004.00含 13% 增值税

选择型号 — PSP-600系列PSP-600-12

PSP-600-5400W · 5V · 80A

PSP-600-12600W · 12V · 50A

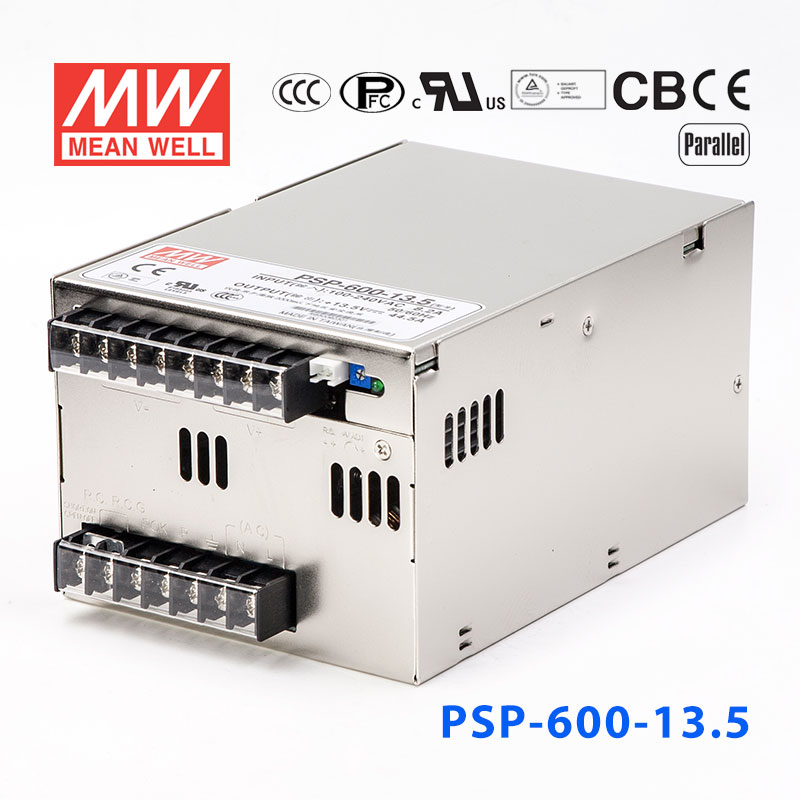

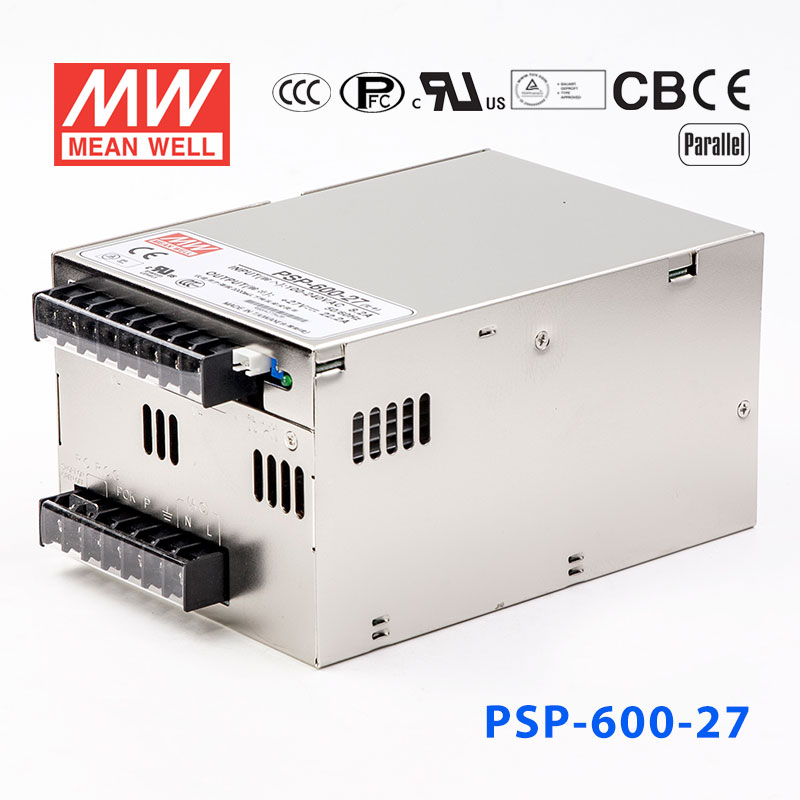

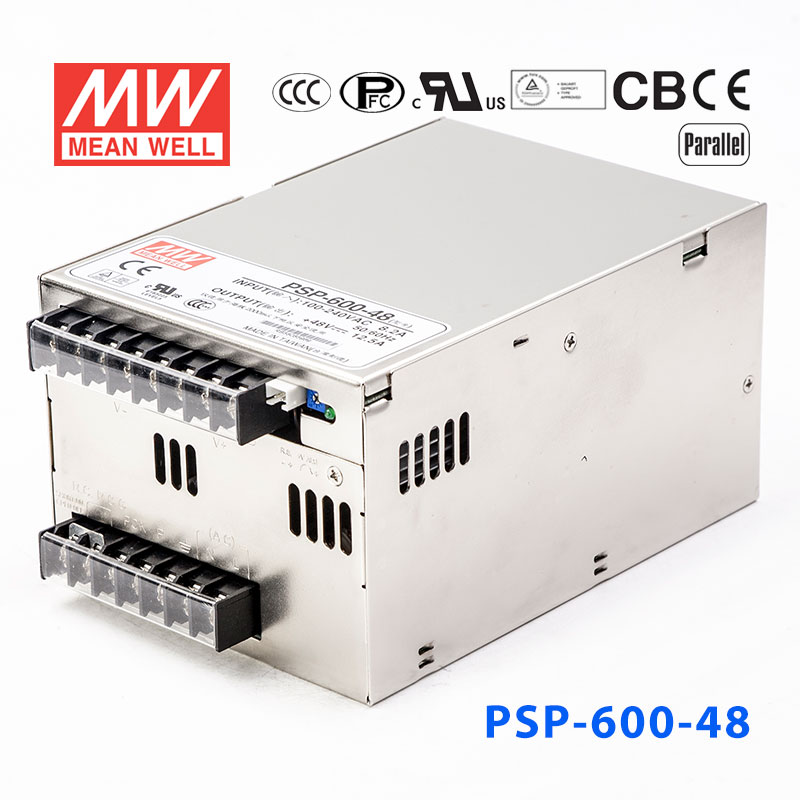

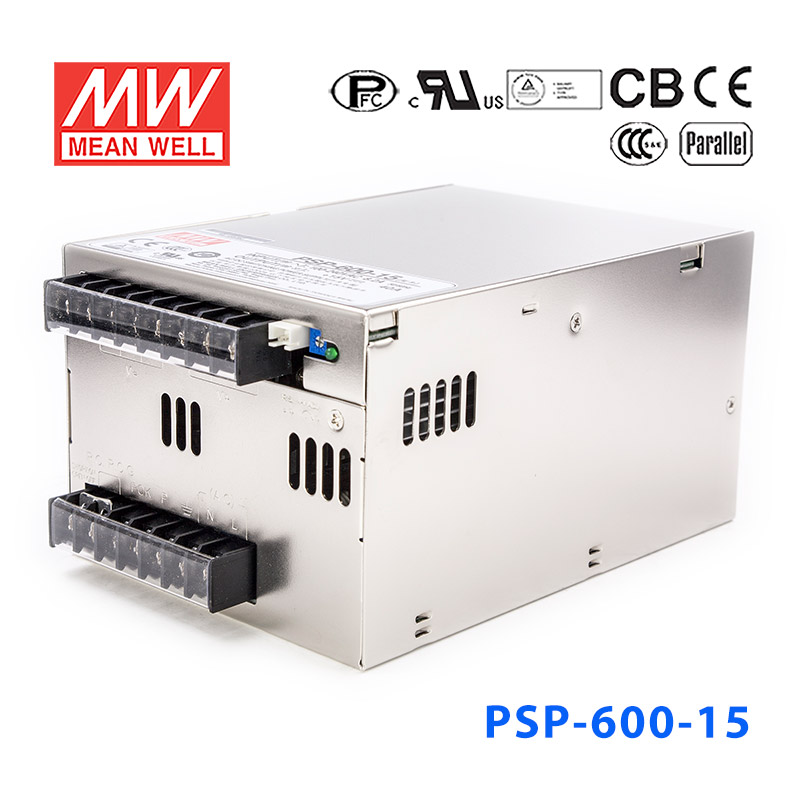

PSP-600-13.5600.8W · 13.5V · 44.5A PSP-600-15600W · 15V · 40A PSP-600-24600W · 24V · 25A PSP-600-27599.4W · 27V · 22.2A PSP-600-48600W · 48V · 12.5A

现货即将售罄无货

现货 · 上海仓 30 件下单后当天备货，工作日 16:00 前付款当日发出

1–3 天
发货

数量

关于 PSP-600-12，直接问工程师已带入当前型号，无需重复说明。

批量报价

也可在官方旗舰店购买

淘宝京东天猫

下载规格书·

明纬原厂授权分销商BSMI CB CE EAC UL可开 13% 增值税专票

满购包邮正品授权含 13% 增值税发票工程师选型支持

产品概述

PSP-600-12 为该系列 12V 输出型号：额定电流 50A，额定功率 600W，典型效率 84%。

产品特点

国际通用全范围交流输入
具有主动式PFC功能
保护种类：短路/过负载/过电压/过温度
内置直流风扇强制风冷
带DC OK信号输出
均流功能，高达2400W(3+1)
内置遥控开关
内置遥感功能
固定开关频率：PFC:88KHz PWM:100KHz
工作海拔高达3000米（备注.6）
3年质保

规格参数

PSP-600-12参数摘自官方规格书（2024-12-23 版）下载规格书 PDF

输出

直流电压: 12V
额定电流: 50A
电流范围: 0 ~ 50A
额定功率: 600W
纹波与噪声(最大)^注2: 240mVp-p
电压调整范围: 10 ~ 13.2V
电压精度^注3: ±1.0%
线性调整率: ±0.5%
负载调整率: ±0.5%
启动、上升时间: 1500ms, 50ms(满载时)
保持时间(Typ.): 20ms(满载时)

输入

电压范围^注5: 88 ~ 264VAC或124 ~ 370VDC
频率范围: 47 ~ 63Hz
功率因素(Typ.): 0.95/230VAC 0.99/115VAC(满载时)
效率(Typ.): 84%
交流电流(Typ.): 6.8A/115VAC 3.4A/230VAC
浪涌电流(Typ.): 20A/115VAC 40A/230VAC
漏电流: <1.3mA/240VAC

保护

过负载: 额定输出功率的105%~135% 保护模式:恒电流限制，负载异常条件移除后可自动恢复
过电压: 13.8 ~ 16.2V 保护模式:关断输出电压,重启后恢复
过温度: +5V: 95℃ TSW1检测功率晶体管的散热器; 95℃ TSW51检测功率二极管的散热器 +12V ~ +48V: 85℃ TSW1检测功率晶体管的散热器; 80℃ TSW51检测功率二极管的散热器保护模式:关断输出电压,重启后恢复

功能

遥控: RC+/RC-:短路= 电源开机; 开路=电源关机
POK信号: PSU开启: 3.3V ~ 5.6V PSU关闭: 0V ~ 1V

环境

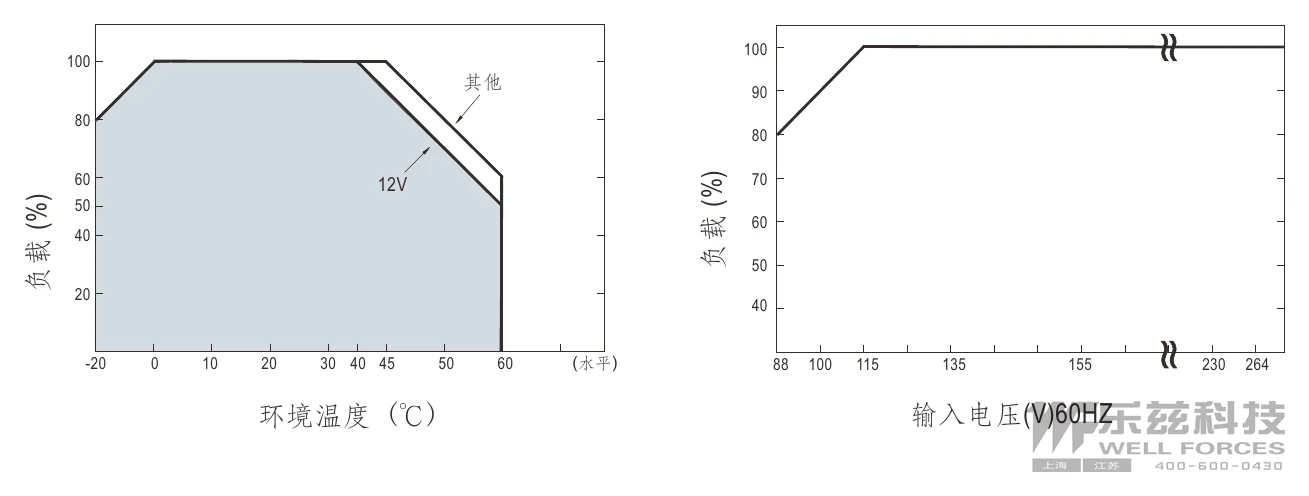

工作温度: -20 ~ +60℃ (请参考"减额曲线")
工作湿度: 20 ~ 90% RH 无冷凝
储存温度、湿度: -40 ~ +85℃, 10 ~ 95% RH
温度系数: ±0.03%/℃ (0 ~ 50℃)
耐振动: 10 ~ 500Hz, 2G 10分钟/周期, X、Y、Z轴各60分钟

安规和电磁兼容

安全规范: UL62368-1, TUV BS EN/EN62368-1, CCC GB4943.1, BSMI CNS15598-1, AS/NZS62368.1, EAC TP TC 004认证通过
耐压: I/P-O/P:3KVAC I/P-FG:2KVAC O/P-FG:0.5KVAC
绝缘阻抗: I/P-O/P, I/P-FG, O/P-FG:100M Ohms/500VDC / 25℃/ 70% RH
电磁兼容发射: 符合BS EN/EN55032 (CISPR32) Class B, BS EN/EN61000-3-2,-3, GB9245, GB17625.1, BSMI CNS15936, EAC TP TC 020
电磁兼容抗扰度: 符合BS EN/EN61000-4-2,3,4,5,6,8,11, BS EN/EN55035, A级轻工业标准, EAC TP TC 020

其它

MTBF: 1132.9K hrs min. Telcordia SR-332 (Bellcore) ; 142.2K hrs min. MIL-HDBK-217F (25℃)
尺寸: 170*120*93mm (L*W*H)
包装: 1.9Kg; 8pcs/15.5Kg/1.00CUFT

测试条件与备注6

如未特别说明，所有规格参数均在输入为230VAC、额定负载、25℃环境温度下进行量测。
纹波和噪声测量方法：使用一条12"双绞线，同时终端要并联0.1uf和47uf的电容，在20MHZ带宽下进行量测。
精度：包含设定误差、线性调整率和负载调整率。
电源应视为系统内元件的一部分，所有的EMC测试都将测试样品安装在一个厚度1mm，长360mm*宽360mm的金属铁板上测试。电源需结合终端设备进行电磁兼容相关确认。有关EMC测试操作指导，请参阅“组件电源供应器的EMI测试”。 (在明纬网站" https://www.meanwell.com//Upload/PDF/EMI_statement_cn.pdf)
低输入电压情况下需减额输出，具体请参照减额曲线图。
工作海拔高度CCC认证为2000米,UL、TUV认证为3000米。当工作海拔高度超过2000米(6500英尺)时，工作环境温度必须依5℃/1000米下降。

技术图纸

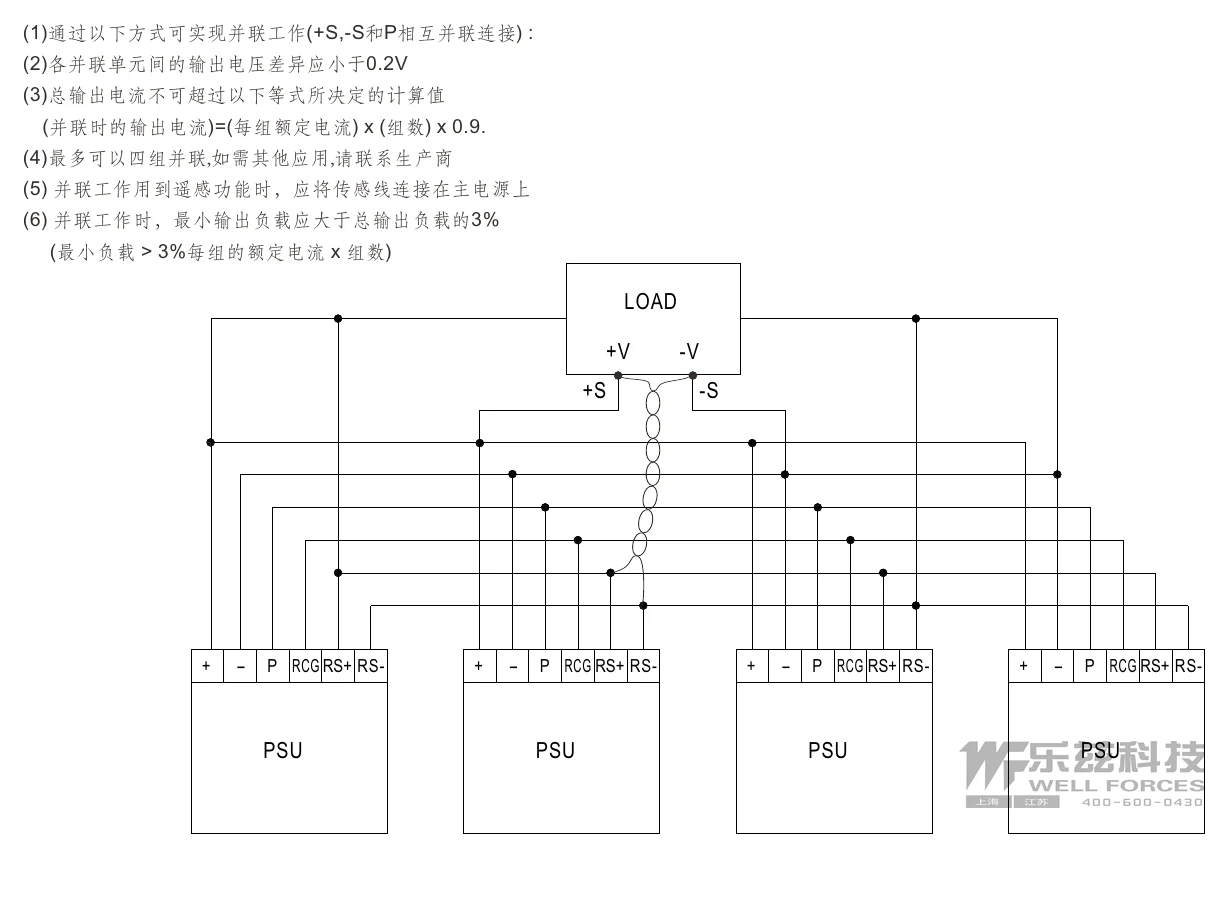

PSP-600-12 遥感功能的并联操作 — 遥感功能的并联操作左右滑动 · 点击查看大图

典型应用

■ 典型应用

工业自动化 — 驱动工业控制系统、自动化设备、机器人等。
LED显示屏与照明 — 为大型LED显示屏、专业舞台灯光提供稳定电源。
通信设备 — 适用于基站、交换机、网络服务器等通信基础设施。
测试与测量设备 — 为精密测试仪器、实验室设备提供可靠电源。
新能源领域 — 太阳能逆变器辅助电源、风力发电控制系统。
