首页产品中心PSD SERIES系列PSD-15C-24

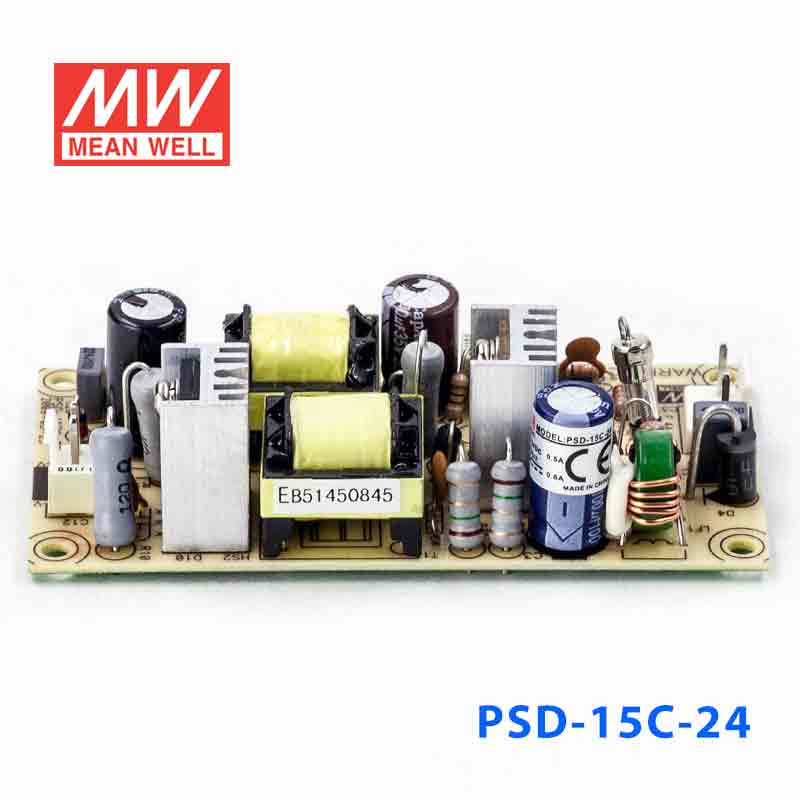

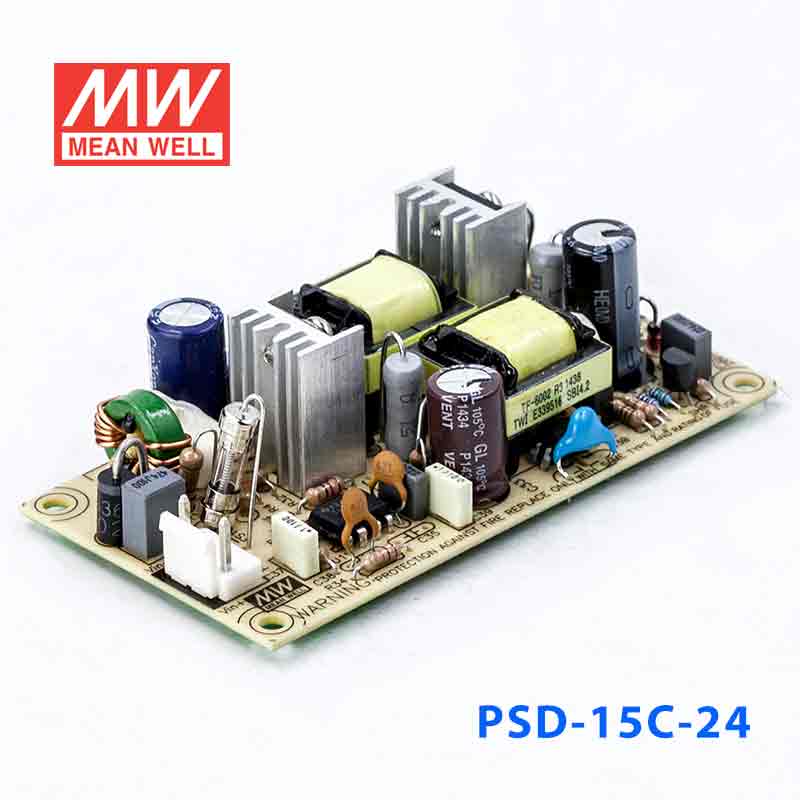

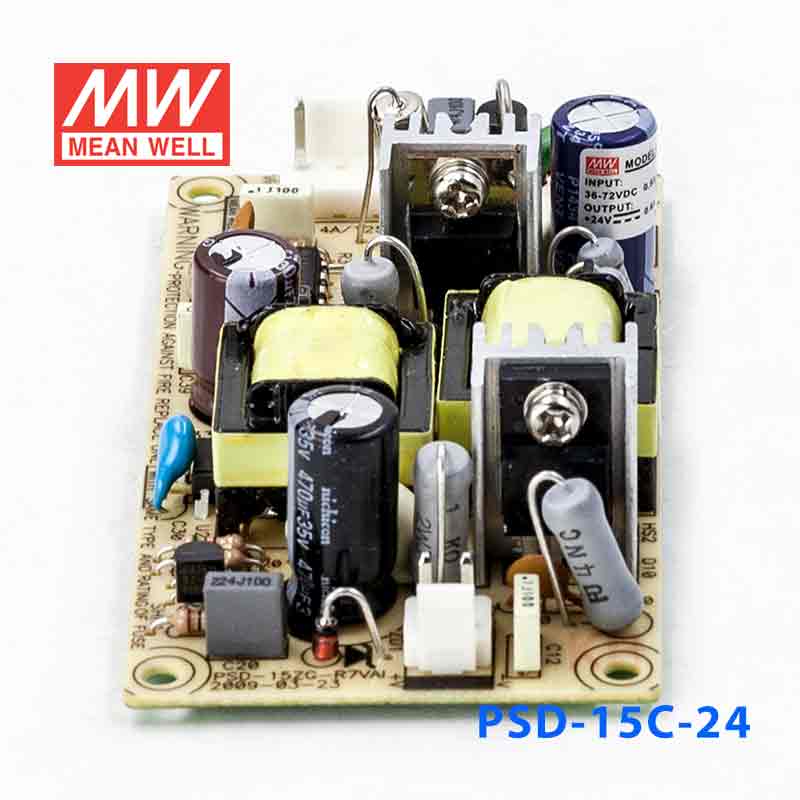

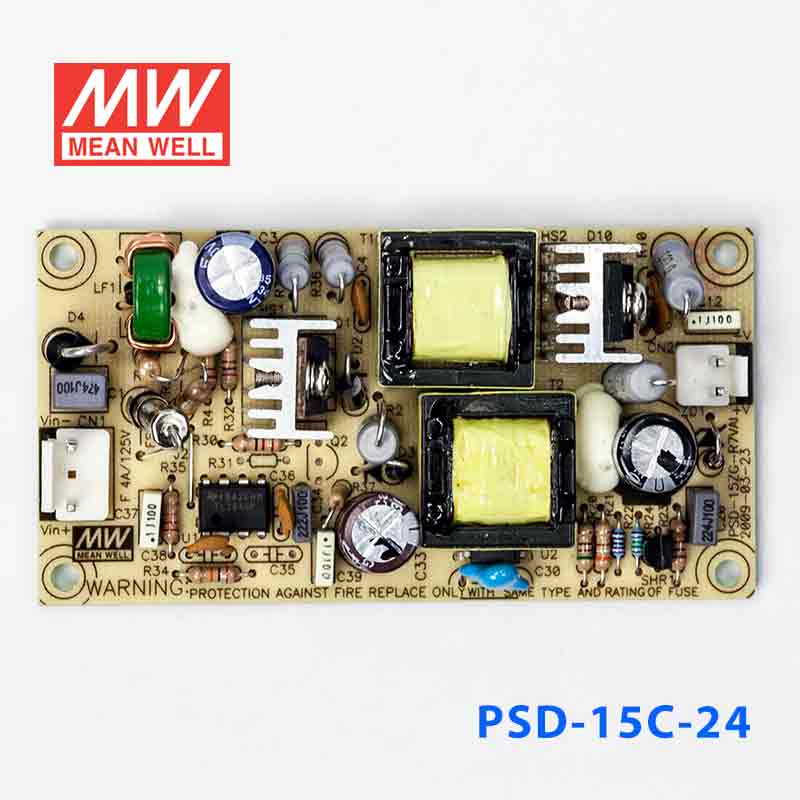

PSD-15C-24 产品图 1
明纬 MEAN WELL · PSD SERIES 系列
明纬官方正品PSD SERIES 系列3 年保修

PSD-15C-24 · 36~ 入 单路输出PCB板 DC DC变换电源

Mean Well · Enclosed Switching Power Supply · 14.4W 24

输出电压
24 V DC
额定功率
14.4 W
输出电流
0.6 A
¥51.00市场价 ¥66.30含 13% 增值税
选择型号 — PSD-15系列PSD-15C-24
PSD-15A-515W · 5V · 3A库存:无货PSD-15A-1215W · 12V · 1.25A库存:即将售罄PSD-15A-2414.4W · 24V · 666MA库存:无货PSD-15B-515W · 5V · 3A库存:无货PSD-15B-1215W · 12V · 1.25A库存:无货PSD-15B-2414.4W · 24V · 666MA库存:大量库存PSD-15C-515W · 5V · 3A库存:无货PSD-15C-1215W · 12V · 1.25A库存:无货
PSD-15C-2414.4W · 24V · 666MA库存:大量库存

现货即将售罄无货

现货 · 上海仓 149 件下单后当天备货,工作日 16:00 前付款当日发出
1–3 天
发货
数量
关于 PSD-15C-24,直接问工程师已带入当前型号,无需重复说明。
批量报价

也可在官方旗舰店购买
淘淘宝JD京东天猫
下载规格书·
明纬原厂授权分销商CBCEEACEMCRCM可开 13% 增值税专票
满购包邮正品授权含 13% 增值税发票工程师选型支持
产品概述规格参数典型应用资料下载相关产品

产品概述

PSD-15C-24 为该系列 24V 输出型号:额定电流 0.6A,额定功率 14.4W,典型效率 79%。

产品特点

  • 保护种类:短路/过负载/过电压/极性
  • 自然风冷
  • 100%满载老化测试
  • 低成本
  • 高可靠
  • 2年质保

规格参数

PSD-15C-24·参数摘自官方规格书(2015-05-29 版)下载规格书 PDF

输出

直流电压
24V
额定电流
0.6A
电流范围
0 ~ 0.6A
额定功率
14.4W
纹波与噪声 (最大)注2
100mVp-p
电压精度注3
±2.0%
线性调整率
±0.5%
负载调整率
±0.5%
启动,上升,保持时间
2.5s, 25ms,---/12VDC/24VDC/48VDC(满载时)

输入

电压范围
A: 9.2 ~18VDC (12VDC) B:18 ~ 36VDC (24VDC) C:36~72VDC(48VDC)
效率(Typ.)
79%
直流电流(Typ.)
1.9A/12VDC 0.9A/24VDC 0.45A/48VDC

保护

过负载
额定输出功率的105%~150% 保护模式:打嗝模式,负载异常条件移除后可自动恢复
过电压
27.6 ~ 32.4V 保护模式:关闭输出,电源重启后可恢复正常输出

环境

工作温度
-10~+60°C(请参考负载减额曲线)
工作湿度
20 ~ 95% RH,无冷凝
储存温度、湿度
-20 ~ +85℃, 10 ~ 95% RH
温度系数
±0.05%/°C (0~50°C)
耐振动
10 ~ 500Hz, 2G 10分钟/周期, X、Y、Z轴各60分钟

安规和电磁兼容

耐压
I/P-O/P:2KVAC
绝缘阻抗
I/P-O/P:100M Ohms/500VDC / 25°C/ 70% RH
电磁干扰
符合EN55022 (CISPR22) Class B
电磁耐受
符合EN61000-4-2,3,4,6,8,EN55024,EN61000-6-1,A级轻工业标准

其它

MTBF
≥740.4K hrs MIL-HDBK-217F (25°C)
尺寸
94*49*25mm (L*W*H)
包装
81mg;120pcs/10.72Kg
测试条件与备注4
  1. 如未特别说明,所有规格参数均在输入为12,24,48VDC、额定负载、25°C环境温度下进行量测。
  2. 纹波和噪声测量方法:使用一条12"双绞线,同时终端要并联0.1uf和47uf的电容,在20MHZ带宽下进行量测。
  3. 精度:包含设定误差、线性调整率和负载调整率。
  4. 电源被视为系统内元件的一部分,需结合终端设备进行电磁兼容相关确认。 EMC测试方法的指引,请参照明纬公司网站http://www.meanwell.com.cn上的“EMI测试声明书”。

典型应用

■ 典型应用

  • 电池后备系统 — 为各种应急电源和储能系统提供稳定的DC-DC转换。
  • 交通工具 — 适用于电动车、轨道交通、船舶等车载电子设备的供电。
  • 工业控制系统 — 为工业自动化设备、传感器和执行器提供可靠电源。
  • 通信设备 — 应用于电信基站、网络设备及数据中心的辅助供电。
  • 安防监控 — 为监控摄像头、门禁系统等安防设备提供稳定电源。

资料下载

规格书1

PSD-15C-24 规格书PDF下载

认证证书4

EAC认证证书EAC-cer.pdfPDF下载
EMC认证证书PSD-15-EMC-CER.PDFPDF下载
CE认证证书PSD-15-CE-DEC.PDFPDF下载
UK认证证书PSD-15-UK-dec.pdfPDF下载
