首页产品中心PPS SERIES系列PPS-200-48

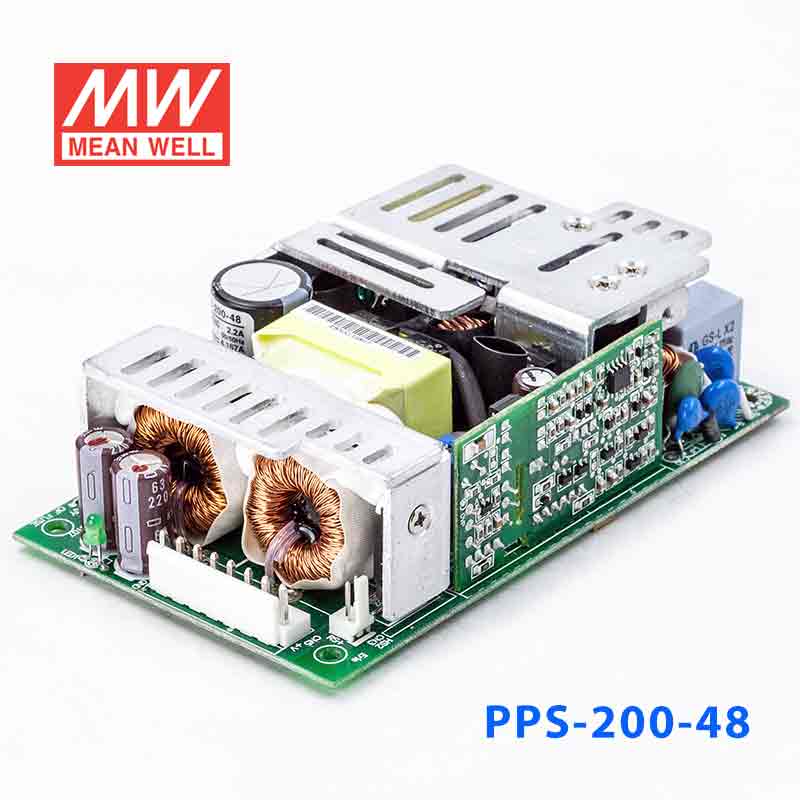

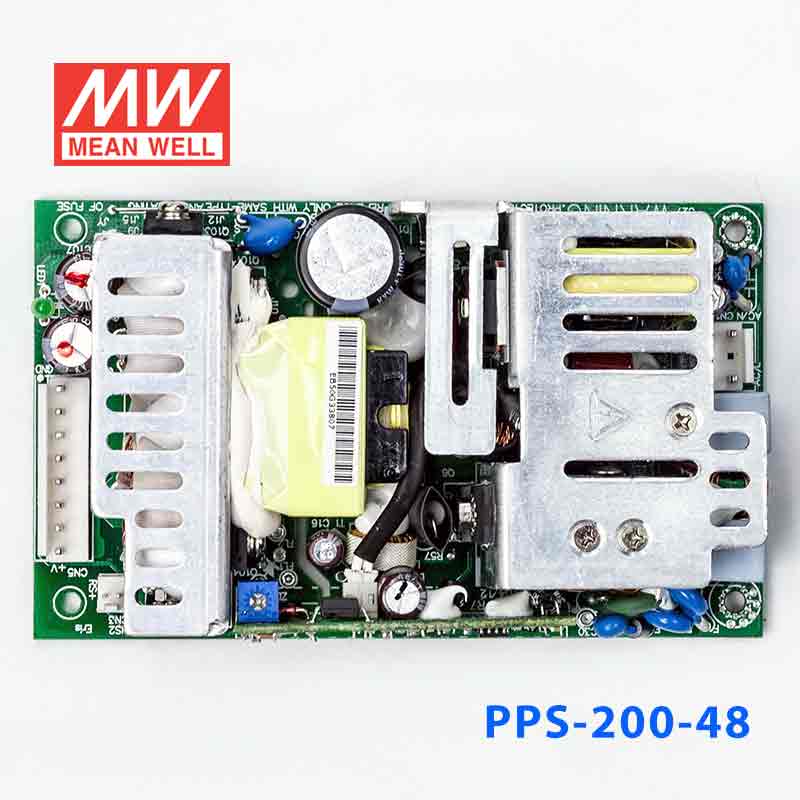

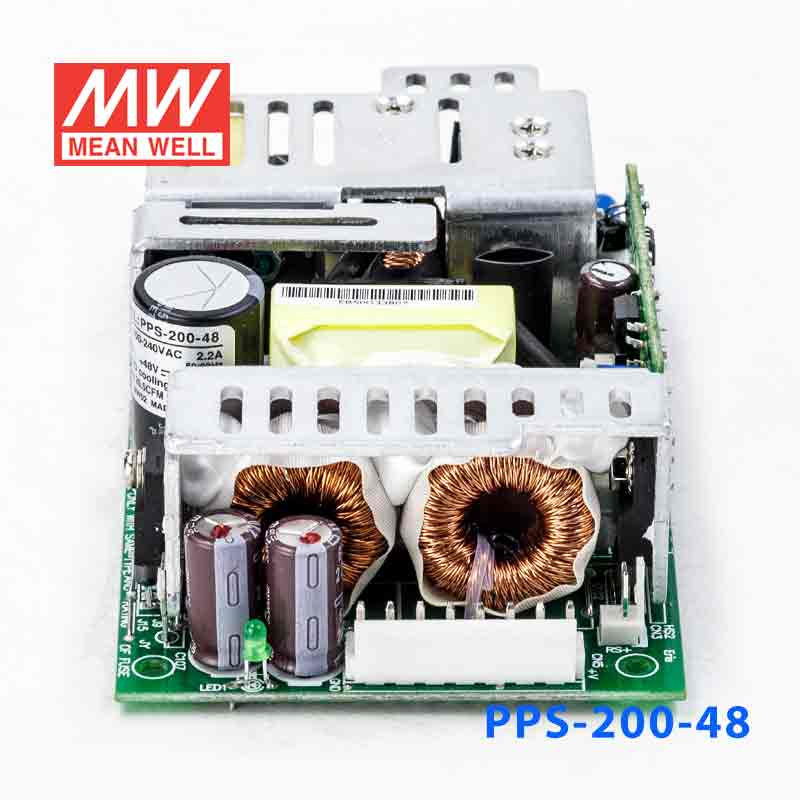

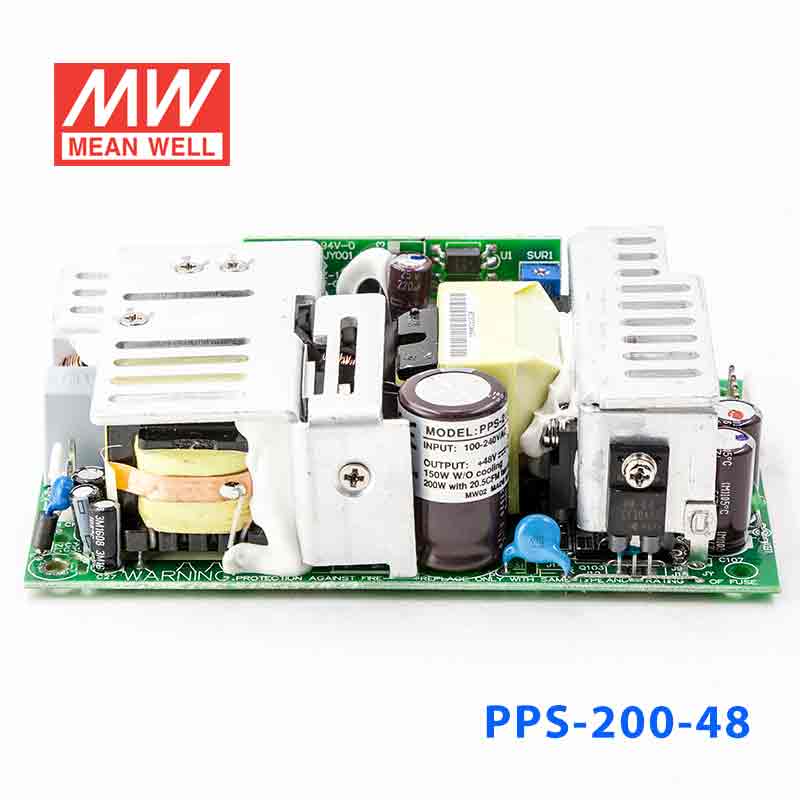

PPS-200-48 产品图 1
明纬 MEAN WELL · PPS SERIES 系列
明纬官方正品PPS SERIES 系列3 年保修

PPS-200-48 · 单路输出带PFC功能无外壳PCB板 开关电源

Mean Well · Enclosed Switching Power Supply · 150.24W 48

输出电压
48 V DC
额定功率
150.2 W
输出电流
4.167 A
¥394.00含 13% 增值税
暂时缺货 · 上海仓 0 件可下单预订,我们会与您确认货期
缺货
预订
数量
关于 PPS-200-48,直接问工程师已带入当前型号,无需重复说明。
批量报价

也可在官方旗舰店购买
淘淘宝JD京东天猫
下载规格书·
明纬原厂授权分销商CBCEUL可开 13% 增值税专票
满购包邮正品授权含 13% 增值税发票工程师选型支持
产品概述规格参数典型应用资料下载相关产品

产品概述

PPS-200-48 为该系列 48V 输出型号:额定电流 4.167A,典型效率 90%。

产品特点

  • 国际通用全范围交流输入
  • 具有主动式PFC功能
  • 效率高达90% (typ)
  • 保护种类:短路/过负载/过电压/过温度
  • PWM控制调整电路
  • 功率密度高达9.78W/inch3
  • 5"x3"小外形尺寸
  • 具有遥感功能
  • ZVS技术,减少功率损耗
  • 150W时自然风冷,200W时用20.5CFM风量风扇强制风冷
  • 3年质保

规格参数

PPS-200-48·参数摘自官方规格书(2017-07-07 版)下载规格书 PDF

输出

直流电压
48V
额定电流
4.167A
电流范围(自然冷却)
0 ~ 3.13A
电流范围(20.5CFM风扇风冷)
0 ~ 4.167A
额定功率(自然冷却)
150.24W
额定功率(20.5CFM风扇风冷)
200.016W
纹波与噪声 (最大)注2
250mVp-p
电压调整范围
43.2 ~ 52.8V
电压精度注3
±2.0%
线性调整率
±0.5%
负载调整率
±1.0%
启动、上升时间
1200ms, 60ms/230VAC 2500ms, 60ms/115VAC(满载时)
保持时间(Typ.)
11ms/230VAC/115VAC(满载时)

输入

电压范围
90 ~ 264VAC或127 ~ 370VDC
频率范围
47 ~ 63Hz
功率因子(Typ.)
PF>0.93/230VAC PF>0.98/115VAC(满载时)
效率(Typ.)
90%
交流电流(Typ.)
2.2A/115VAC 1.2A/230VAC
浪涌电流(Typ.)
冷启动:70A/230VAC
漏电流
<2mA / 240VAC

保护

过负载
额定输出功率的105%~135% 保护模式:打嗝模式,负载异常条件移除后可自动恢复
过电压
57.6 ~ 67.2V 保护模式:打嗝模式,电压异常条件移除后可自动恢复
过温度
110℃±5℃(TSW1检测功率晶体管的散热器) 保护模式:关断输出电压,温度下降后自动恢复

环境

工作温度
-20~+70℃(请参考"减额曲线")
工作湿度
20 ~ 90% RH,无冷凝
储存温度、湿度
-40 ~ +85℃, 10 ~ 95% RH
温度系数
±0.05%/℃ (0~50℃)
耐振动
10 ~ 500Hz, 2G 10分钟/周期, X、Y、Z轴各60分钟

安规和电磁兼容 (备注4)

安全规范
UL60950-1,TUV EN60950-1认证通过
耐压
I/P-O/P:3KVAC I/P-FG:2.0KVAC O/P-FG:0.5KVAC
绝缘阻抗
I/P-O/P, I/P-FG, O/P-FG:100M Ohms/500VDC/ 25℃/ 70% RH
电磁兼容发射
符合 EN55032 (CISPR32) Class B, EN61000-3-2,-3
电磁兼容抗扰度
符合EN61000-4-2,3,4,5,6,8,11,EN55024,A级轻工业标准

其它

MTBF
≥108.4Khrs MIL-HDBK-217F (25℃)
尺寸
127*76.2*35.1mm (L*W*H)
包装
0.37Kg; 36pcs/14.3Kg/0.79CUFT
测试条件与备注6
  1. 如未特别说明,所有规格参数均在输入为230VAC、额定负载、25℃环境温度下进行量测。
  2. 纹波和噪声测量方法:使用一条12"双绞线,同时终端要并联0.1uf和47uf的电容,在20MHZ带宽下进行量测。
  3. 精度:包含设定误差、线性调整率和负载调整率。
  4. 电源应视为系统内元件的一部分,所有的EMC测试都将测试样品安装在一个厚度1mm,长360mm*宽360mm的金属铁板上测试。电源需结合终端设备进行电磁兼容相关确认。有关EMC测试操作指导,请参阅“组件电源供应器的EMI测试”。(在明纬网站http://www.meanwell.com)
  5. 散热片HS1,HS2不可短路。
  6. 启动时间是在冷启动状态下测得,连续的开关机可能使启动时间变长。

典型应用

■ 典型应用

  • 工业自动化设备 — 适用于PLC控制系统、工业机器人、自动化生产线等。
  • LED显示屏及照明 — 为室内外LED显示屏、专业照明系统提供稳定电源。
  • 通讯设备 — 可用于基站设备、网络交换机、数据传输设备等。
  • 测试测量仪器 — 适用于各类精密测试仪器、实验室设备供电。
  • 安防监控系统 — 为监控摄像头、门禁系统、报警设备提供可靠电力。

资料下载

规格书1

PPS-200-48 规格书PDF下载
