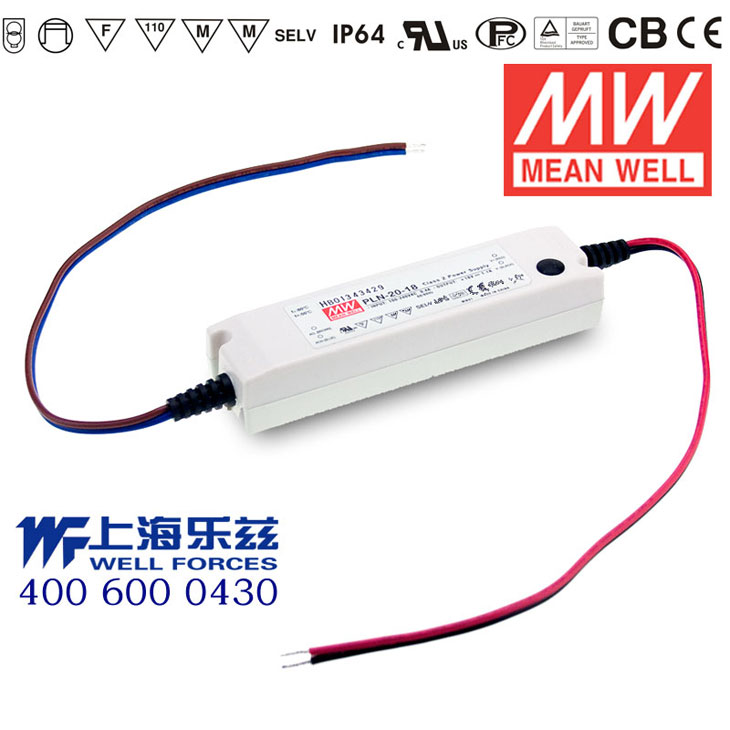

PLN-20-18 · 恒压+恒流PFC塑壳防水LED电源

恒流值可设定

输出电压: 18 V DC
额定功率: 19.8 W
输出电流: 1.1 A

¥141.00含 13% 增值税

选择型号 — PLN-20系列PLN-20-18

PLN-20-1219.2W · 12V · 1.6A

PLN-20-1819.8W · 18V · 1.1A

PLN-20-2419.2W · 24V · 0.8A PLN-20-3619.8W · 36V · 0.55A PLN-20-4820.2W · 48V · 0.42A

现货即将售罄无货

暂时缺货 · 上海仓 0 件可下单预订，我们会与您确认货期

缺货
预订

数量

关于 PLN-20-18，直接问工程师已带入当前型号，无需重复说明。

批量报价

也可在官方旗舰店购买

淘宝京东天猫

下载规格书·

明纬原厂授权分销商CB CCC CE EACPSE可开 13% 增值税专票

满购包邮正品授权含 13% 增值税发票工程师选型支持

产品概述

PLN-20-18 为该系列 18V 输出型号：额定电流 1.1A，额定功率 19.8W，典型效率 81%。

产品特点

国际通用交流输入范围(高达277VAC)
保护种类：短路/过电流/过电压/过温度
自然风冷
内置可调OCP值的恒电流限制电路
全防护塑胶外壳
具有主动式PFC功能
IP64等级，室内外使用均可
外型小巧
Class Ⅱ 电源，无FG
100%满载老化测试
高信赖性，低成本
可应用于干燥/潮湿环境下
适用于LED照明和电子字幕屏等应用
2年质保

规格参数

PLN-20-18参数摘自官方规格书（2026-06-15 版）下载规格书 PDF

输出

直流电压: 18V
恒电流范围^注5: 13.5 ~ 18V
额定电流: 1.1A
电流范围: 0 ~ 1.1A
电流调整范围: 75% ~ 100%
额定功率: 19.8W
纹波与噪声(最大)^注2: 3.0Vp-p
电压精度^注3: ±10%
线性调整率: ±3.0%
负载调整率: ±10%
启动时间: 500ms / 230VAC 2000ms / 115VAC(满载时)

输入

电压范围^注4: 90 ~ 277VAC或127~392VDC
频率范围: 47 ~ 63Hz

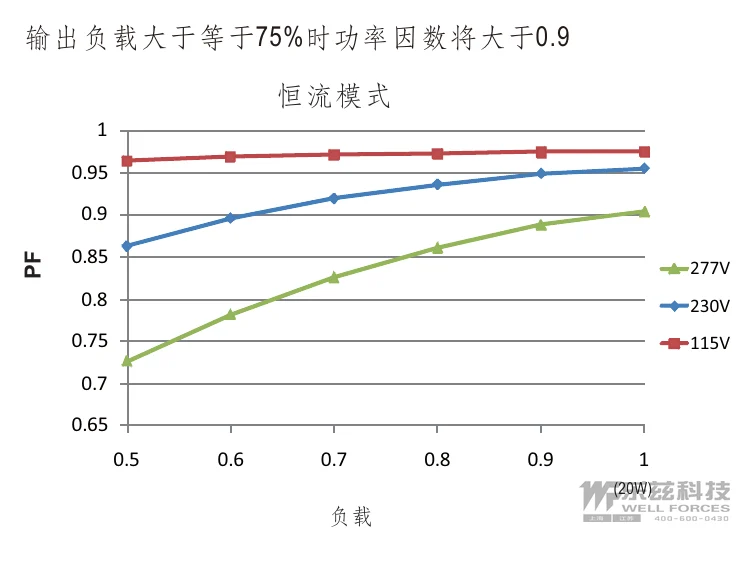

功率因数: PF≥0.95/115VAC,PF>0.9/230VAC,PF>0.9/277VAC满载(请参考 "功率因素特性曲线" )
总谐波失真: THD<20% (115VAC/230VAC输入,输出负载≥75%; 277VAC输入,输出负载≥75%,)
效率(Typ.): 81%
交流电流: 0.4A/115VAC 0.2A/230VAC 0.15A/277VAC
浪涌电流(Typ.): 冷启动35A(在50% Ipeak下测试twidth=40μs)/230VAC
16A断路器可配置同型号电源供应器之数量: 于230VAC时, 可配置98台 (B型断路器) / 98台 (C型断路器)
漏电流: 0.5mA / 240VAC

保护

过电流^注5: 95 ~ 110% 保护模式:恒流限制模式，负载异常条件移除后可自动恢复
短路: 打嗝模式，异常条件移除后可自动恢复
过电压: 19 ~ 22V 保护模式:关闭输出电压，二极管钳位
过温度: 关闭输出电压，温度下降后可自动恢复

环境

工作温度: -30 ~ +60℃ (请参考"减额曲线")
工作湿度: 20 ~ 90% RH,无冷凝
储存温度、湿度: -40 ~ +80℃, 10 ~ 95% RH
温度系数: ±0.06%/℃ (0 ~ 50℃)
耐振动: 10 ~ 500Hz, 2G 10分钟/周期,X、Y、Z轴各60分钟

安规和电磁兼容

安全规范: IEC61347-1, IEC61347-2-13, TUV BS EN/EN61347-1, BS EN/EN61347-2-13, UL8750,CSA C22.2 No. 250.0-08, EAC TP TC 004,GB/T19510.1,GB/T19510.213,IP64认证通过
耐压: I/P-O/P:3.75KVAC
绝缘阻抗: I/P-O/P:100M Ohms / 500VDC / 25℃/ 70% RH
电磁兼容发射: 符合BS EN/EN55015,BS EN/EN61000-3-2 Class C(≥75%负载);BS EN/EN61000-3-3, GB/T 17743, GB17625.1,EAC TP TC 020
电磁兼容抗扰度: 符合BS EN/EN61000-4-2,3,4,5,6,8,11;BS EN/EN61547,轻工业标准,EAC TP TC 020

其它

MTBF: 5217.1K hrs min. Telcordia SR-332 (Bellcore) ; 621.4Khrs min. MIL-HDBK-217F (25℃)
尺寸: 148.5*38.5*28mm (L*W*H)
包装: 0.18Kg; 60pcs/12.8Kg/0.9CUFT

测试条件与备注10

如未特别说明，所有规格参数均在输入为230VAC、额定负载、25℃环境温度下进行量测。
纹波和噪声测量方法：使用一条12"双绞线，同时终端要并联0.1uf和47uf的电容，在20MHZ带宽下进行量测。
精度：包含设定误差、线性调整率和负载调整率。
低输入电压情况下需减额输出，具体请参照静态特性曲线图。
请参照“LED模块驱动方式 ”。
电源被视为一个元件与终端设备结合使用，因为EMC受整套装置的影响，终端设备制造商需对整套装置重新进行EMC确认。 (在明纬网站https://www.meanwell.com//Upload/PDF/EMI_statement_cn.pdf )
建议直接连接LED,不适合外加驱动。
这个LED电源只能在市电和LED电源之间加一个开关才能达到灯具最新ErP法规要求。
当海拔高度超过2000米(6500英尺)时，无风扇机型环境温度依每3.5℃/1000m比例下降，有风扇机型环境温度依每5℃/1000m比例下降。
对于任何应用说明和 IP 防尘防水功能安装注意事项，请在设计安装前参阅我们的使用手册。 https://www.meanwell.com/Upload/PDF/LED_EN.pdf

技术图纸

PLN-20-18 效率 vs 负载(48V机型) — 效率 vs 负载(48V机型)左右滑动 · 点击查看大图

PLN-20-18 LED模块驱动方式 — LED模块驱动方式左右滑动 · 点击查看大图

典型应用

■ 典型应用

LED室内照明 — 筒灯、面板灯、轨道灯、射灯等各类室内LED灯具。
LED电子广告牌 — 小型LED显示屏、广告灯箱、标识牌等。
商业照明 — 商场、超市、办公室、酒店等场所的LED照明系统。
装饰照明 — 景观照明、氛围灯、橱窗展示照明等。
