PLD-40-350B · 65 350mA 恒流有PFC塑壳防水LED电源

Mean Well · Enclosed Switching Power Supply · 37.8W 108

输出电压: 108 V DC
额定功率: 37.8 W
输出电流: 350m A

¥141.00含 13% 增值税

选择型号 — PLD-40系列PLD-40-350B

PLD-40-350B37.8W · 108V · 350MA

PLD-40-500B40W · 80V · 500MA PLD-40-700B39.9W · 57V · 700MA PLD-40-1050B39.9W · 38V · 1050MA PLD-40-1400B40.6W · 29V · 1400MA PLD-40-1750B40.3W · 23V · 1750MA

即将售罄无货

现货 · 上海仓 8 件下单后当天备货，工作日 16:00 前付款当日发出

1–3 天
发货

数量

关于 PLD-40-350B，直接问工程师已带入当前型号，无需重复说明。

批量报价

也可在官方旗舰店购买

淘宝京东天猫

下载规格书·

明纬原厂授权分销商CB CE EAC ENECFCC可开 13% 增值税专票

满购包邮正品授权含 13% 增值税发票工程师选型支持

产品概述

PLD-40-350B 为该系列型号：额定电流 350mA，额定功率 37.8W，典型效率 88%。

产品特点

具有主动式PFC功能
恒流设计
保护种类：短路/过温度
自然风冷
全防护塑胶外壳
IP42设计
ClassⅡ电源，无FG
适合应用于LED相关装置与电器产品(如装饰或广告照明设备)
100%满载老化测试
低成本
高信赖性
3年质保

规格参数

PLD-40-350B参数摘自官方规格书（2024-09-25 版）下载规格书 PDF

输出

额定电流: 350mA
工作电压范围: 70 ~ 108V
输出电流精度: ±5.0%
额定功率: 37.8W
纹波与噪声(最大)^注1: 9.5Vp-p
空载输出电压(最大): 118V
启动时间: 500ms / 230VAC(满载时)

输入

电压范围: 180~295VAC
频率范围: 47 ~ 63Hz
功率因数(Typ.): PF>0.9/230VAC, PF>0.9/277VAC(满载时) (请参考"功率因素特性曲线" )
总谐波失真: THD<20% (230VAC输入,输出负载≥60%(PLD-40-350B负载≥65%)或277VAC输入, 输出负载≥75%时)

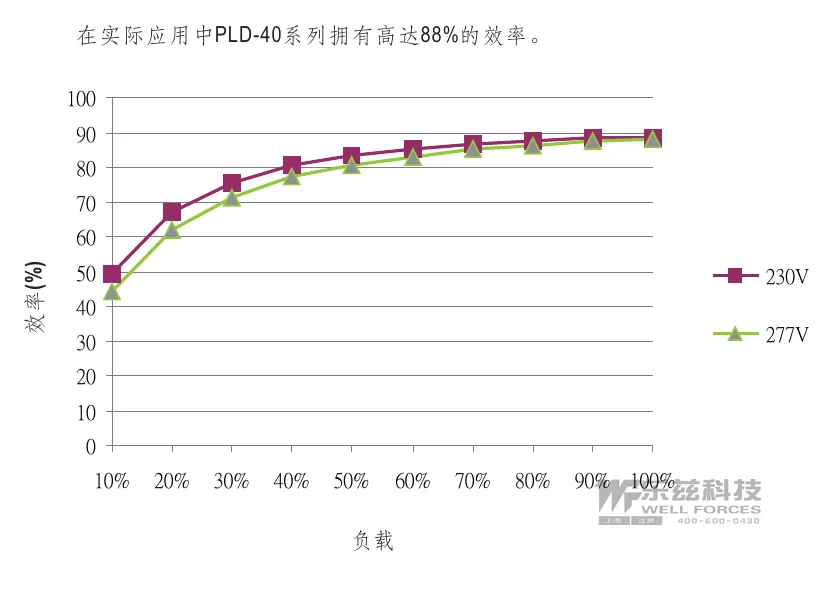

效率(Typ.): 88%
交流电流(Typ.): 0.35A/230VAC 0.3A/277VAC
浪涌电流(Typ.): 冷启动25A(在50% Ipeak下测试twidth=60μs)/230VAC
16A断路器可配置同型号电源供应器之数量: 于230VAC时, 可配置47台 (B型断路器) / 47台 (C型断路器)
漏电流: <0.5mA / 240VAC

保护

短路: 打嗝模式，异常条件移除后可自动恢复
过温度: 关闭输出电压,自动恢复

环境

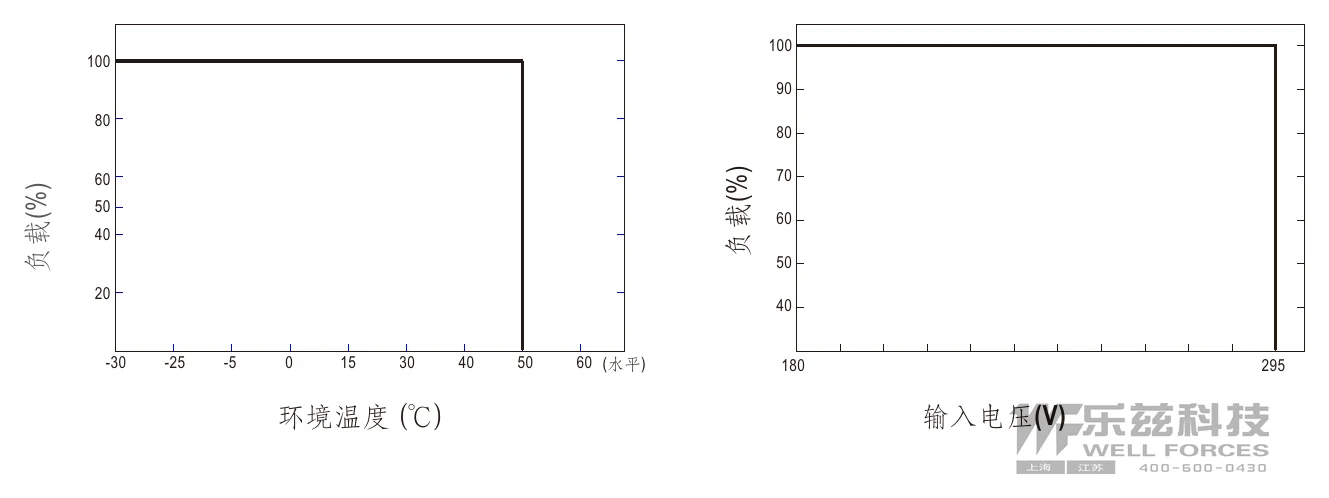

工作温度: -30～+50℃ (请参考"减额曲线")
工作湿度: 20 ~ 95% RH,无冷凝
储存温度、湿度: -40 ~ +80℃, 10 ~ 95% RH
温度系数: ±0.03%/℃ (0～50℃)
耐振动: 10 ~ 500Hz, 2G 12分钟/周期,X、Y、Z轴各72分钟

安规和电磁兼容

安全规范: ENEC BS EN/EN61347-1, BS EN/EN61347-2-13 independent, BS EN/EN62384, BIS IS15885(仅350B, 700B,1050B机型), EAC TP TC 004, IP42认证通过
耐压: I/P-O/P:3.75KVAC
绝缘阻抗: I/P-O/P:100M Ohms / 500VDC / 25℃/ 70% RH
电磁兼容发射: 符合BS EN/EN55015, BS EN/EN61000-3-2 Class C ; BS EN/EN61000-3-3,EAC TP TC 020
电磁兼容抗扰度: 符合BS EN/EN61000-4-2,3,4,5,6,8,11, BS EN/EN61547,B级轻工业标准(浪涌2KV),EAC TP TC 020

其它

MTBF: 4826.5K hrs min. Telcordia SR-332 (Bellcore) ; 865.2Khrs min. MIL-HDBK-217F (25℃)
尺寸: 128*60*31.5mm (L*W*H)
包装: 0.22Kg;30pcs/7.6Kg/0.58CUFT

测试条件与备注5

纹波和噪声测量方法：使用一条12"双绞线，同时终端要并联0.1uf和47uf的电容，在20MHZ带宽下进行量测。
强烈建议直接连接到LED,不需额外使用驱动器。
这个LED电源只能在市电和LED电源之间加一个开关才能达到灯具最新ErP法规要求。
当海拔高度超过2000米(6500英尺)时，无风扇机型环境温度依每3.5℃/1000m比例下降，有风扇机型环境温度依每5℃/1000m比例下降。
对于任何应用说明和 IP 防尘防水功能安装注意事项，请在设计安装前参阅我们的使用手册。 https://www.meanwell.com/Upload/PDF/LED_EN.pdf

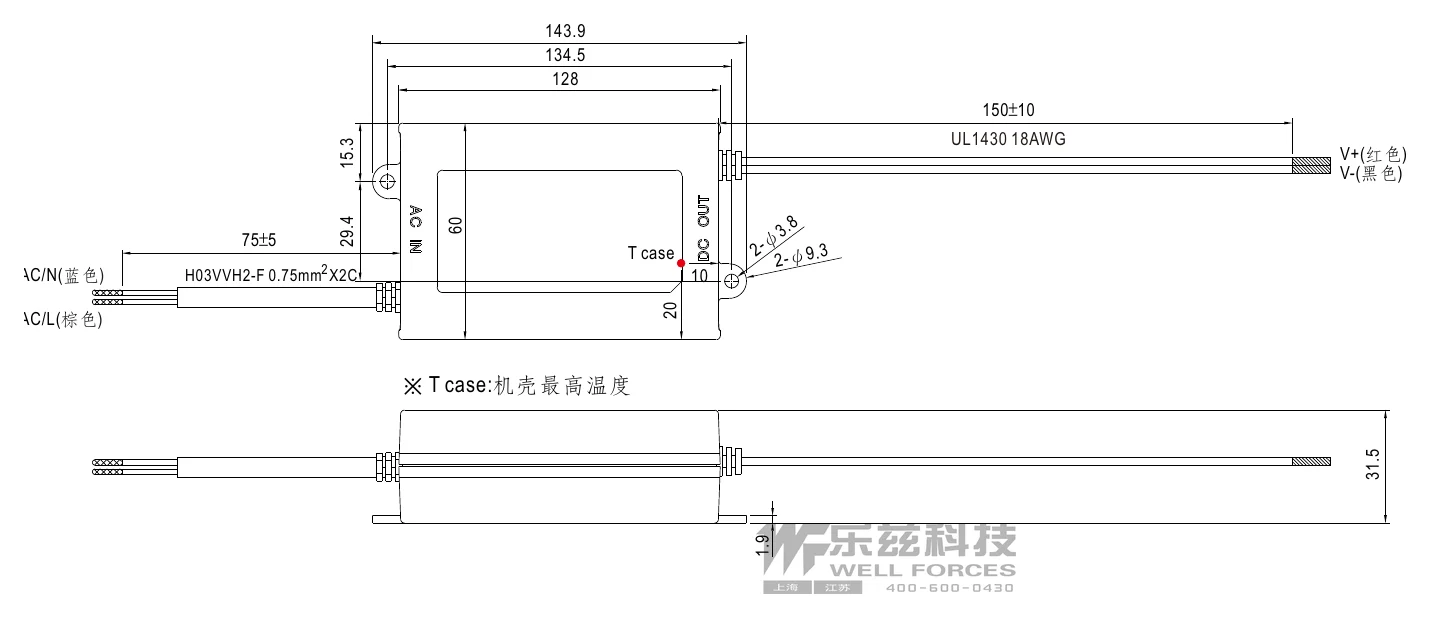

技术图纸

典型应用

■ 典型应用

LED室内照明 — 筒灯、面板灯、轨道灯等商业及家居照明。
LED装饰照明 — 氛围灯、景观灯、展示柜照明。
LED广告标识 — 广告牌背光、发光字、指示牌照明。
工业照明 — 生产线、仓库、车间等场所的LED照明。
