PLD-25-700 · 700mA 恒流有PFC塑壳防水LED电源

Mean Well · Enclosed Switching Power Supply · 25.2W 36

输出电压: 36 V DC
额定功率: 25.2 W
输出电流: 700m A

¥114.00含 13% 增值税

选择型号 — PLD-25系列PLD-25-700

PLD-25-35020.3W · 58V · 350MA

PLD-25-70025.2W · 36V · 700MA

PLD-25-105025.2W · 24V · 1050MA PLD-25-140025.2W · 18V · 1400MA

无货

暂时缺货 · 上海仓 0 件可下单预订，我们会与您确认货期

缺货
预订

数量

关于 PLD-25-700，直接问工程师已带入当前型号，无需重复说明。

批量报价

也可在官方旗舰店购买

淘宝京东天猫

下载规格书·

明纬原厂授权分销商CB CE EAC ENEC FCC可开 13% 增值税专票

满购包邮正品授权含 13% 增值税发票工程师选型支持

产品概述

PLD-25-700 为该系列型号：额定电流 700mA，额定功率 25.2W，典型效率 86%。

产品特点

全范围交流输入(高达295VAC)
具有主动式PFC功能
恒流设计
保护种类：短路/过温度
自然风冷
全防护塑胶外壳
Class 2电源
ClassⅡ 电源，无FG
IP42设计
适合应用于LED相关装置与电器产品(如装饰或广告照明设备)
100%满载老化测试
低成本
高信赖性
适合室内干燥/潮湿环境应用
3年质保

规格参数

PLD-25-700参数摘自官方规格书（2024-09-25 版）下载规格书 PDF

输出

额定电流: 700mA
工作电压范围: 24 ~ 36V
输出电流精度: ±5%
额定功率: 25.2W
纹波与噪声(最大)^注1: 2.7Vp-p
空载时最大输出电压: 50V
启动时间: 500ms / 230VAC 2000ms / 115VAC(满载时)

输入

电压范围: 90 ~ 295VAC 127 ~ 417VDC
频率范围: 47 ~ 63Hz

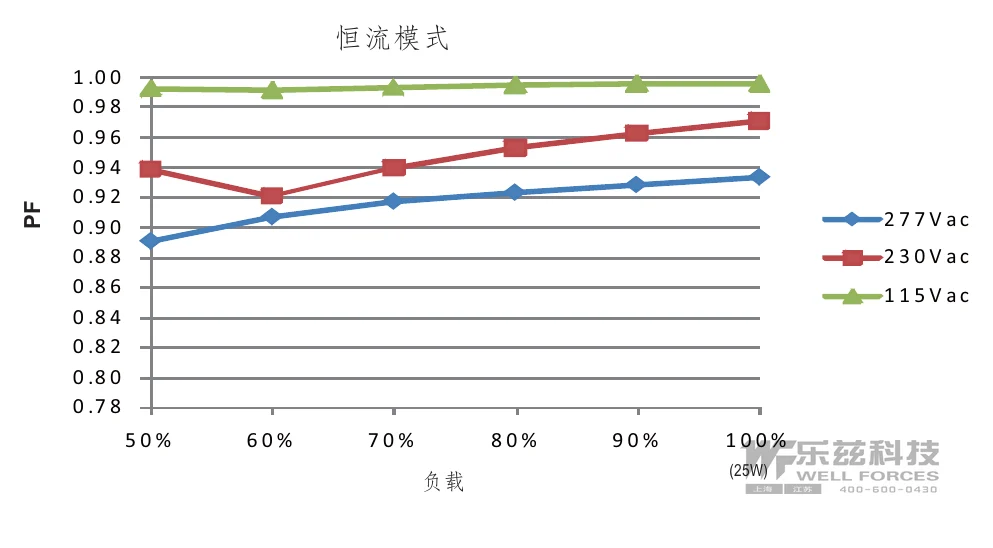

功率因数(Typ.): PF>0.98/115VAC, PF>0.92/230VAC, PF>0.91/277VAC(满载时) (请参考"功率因素特性曲线" )
总谐波失真: THD<20% (115VAC/230VAC输入,输出负载≥70%或277VAC输入,输出负载≥80%时)

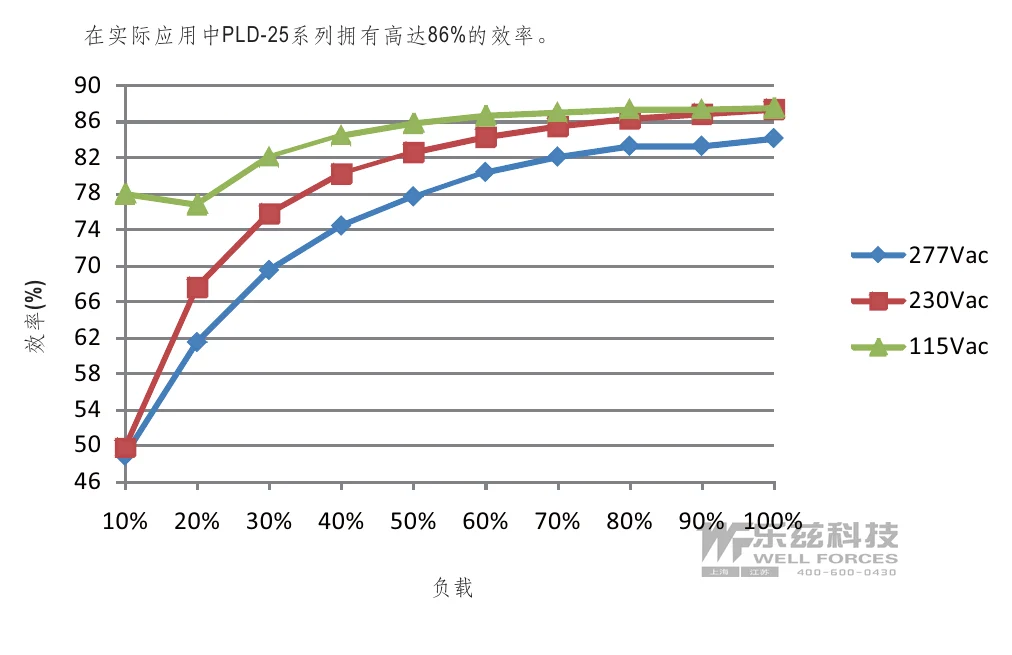

效率(Typ.): 86%
交流电流(Typ.): 0.6A/115VAC 0.3A/230VAC 0.2A/277VAC
浪涌电流(Typ.): 冷启动25A(在50% Ipeak下测试twidth=75μs)/230VAC
16A断路器可配置同型号电源供应器之数量: 于230VAC时, 可配置72台 (B型断路器) / 80台 (C型断路器)
漏电流: <0.5mA / 240VAC

保护

短路: 打嗝模式，异常条件移除后可自动恢复
过温度: 关断输出电压,重启恢复

环境

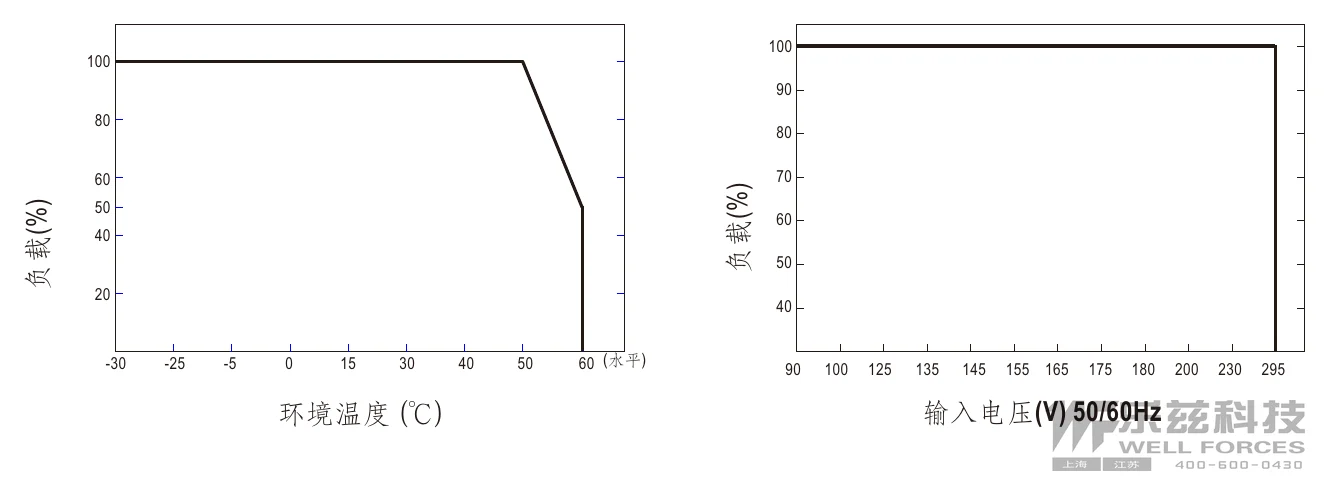

工作温度: -30 ~ +60℃ (请参考"减额曲线")
工作湿度: 20 ~ 95% RH,无冷凝
储存温度、湿度: -40 ~ +80℃, 10 ~ 95% RH
温度系数: ±0.03%/℃ (0 ~ 50℃)
耐振动: 10 ~ 500Hz, 2G 12分钟/周期,X、Y、Z轴各72分钟

安规和电磁兼容

安全规范: UL8750, CSA C22.2 No. 250.0-08, ENEC BS EN/EN 61347-1, BS EN/EN 61347-2-13 independent, BS EN/EN 62384, EAC TP TC 004, IP42认证通过;设计参照UL60950-1
耐压: I/P-O/P:3.75KVAC
绝缘阻抗: I/P-O/P:100M Ohms / 500VDC / 25℃/ 70% RH
电磁兼容发射: 符合BS EN/EN55015, BS EN/EN61000-3-2 Class C (≧75%负载) ; BS EN/EN61000-3-3, FCC part18非消费类设备, EAC TP TC 020
电磁兼容抗扰度: 符合BS EN/EN61000-4-2,3,4,5,6,8,11; BS EN/EN55024,BS EN/EN61547, 轻工业标准, EAC TP TC 020

其它

MTBF: 5524.2K hrs min. Telcordia SR-332 (Bellcore) ; 968.2Khrs min. MIL-HDBK-217F (25℃)
尺寸: 84*57*29.5mm (L*W*H)
包装: 0.19Kg; 72pcs/14.7Kg/0.75CUFT

测试条件与备注5

纹波和噪声测量方法：使用一条12"双绞线，同时终端要并联0.1uf和47uf的电容，在20MHZ带宽下进行量测。
建议直接连接到LED,不适合额外使用驱动器。
这个LED电源只能在市电和LED电源之间加一个开关才能达到灯具最新ErP法规要求。
当海拔高度超过2000米(6500英尺)时，无风扇机型环境温度依每3.5℃/1000m比例下降，有风扇机型环境温度依每5℃/1000m比例下降。
对于任何应用说明和 IP 防尘防水功能安装注意事项，请在设计安装前参阅我们的使用手册。 https://www.meanwell.com/Upload/PDF/LED_EN.pdf

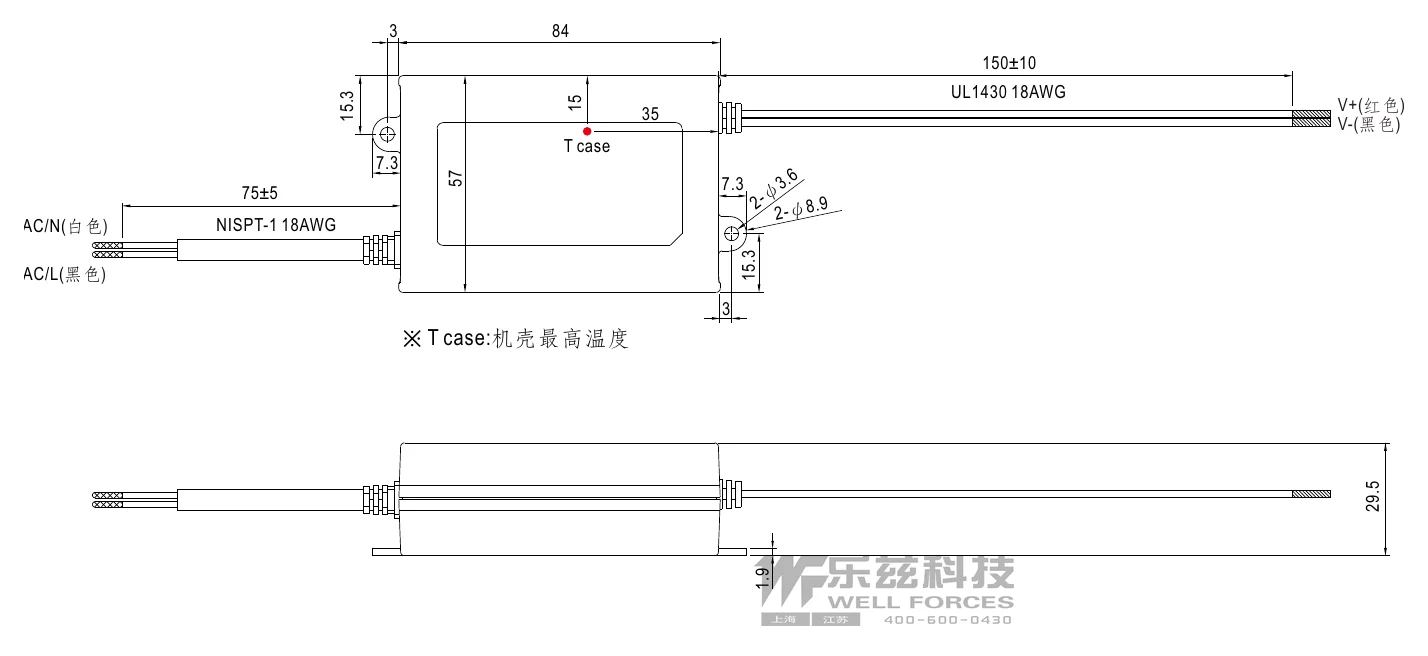

技术图纸

典型应用

■ 典型应用

室内LED照明 — 筒灯、面板灯、射灯等各类室内LED灯具。
商业照明 — 商场、超市、办公室等场所的LED照明系统。
装饰照明 — 氛围灯、景观灯、橱窗展示照明。
智能家居照明 — 配合智能控制系统，实现高效节能照明。
