PLD-16-1050B · 1050mA 恒流有PFC塑壳防水LED电源输入电压为

180~295VAC输入

输出电压: 16 V DC
额定功率: 16.8 W
输出电流: 1050m A

¥114.00含 13% 增值税

现货 · 上海仓 1 件下单后当天备货，工作日 16:00 前付款当日发出

1–3 天
发货

数量

关于 PLD-16-1050B，直接问工程师已带入当前型号，无需重复说明。

批量报价

也可在官方旗舰店购买

淘宝京东天猫

下载规格书·

明纬原厂授权分销商CEEACENECFCCUL可开 13% 增值税专票

满购包邮正品授权含 13% 增值税发票工程师选型支持

产品概述

PLD-16-1050B 为该系列型号：额定电流 1050mA，额定功率 16.8W，典型效率 84%。

产品特点

115VAC或230VAC输入机型可用
具有主动式PFC功能
恒流设计
保护种类：短路/过温度
自然风冷
全防护塑胶外壳
Class 2电源
ClassⅡ 电源，无FG
IP42设计
适合应用于LED相关装置与电器产品(如装饰或广告照明设备)
100%满载老化测试
低成本
高信赖性
3年质保

规格参数

PLD-16-1050B参数摘自官方规格书（2024-09-25 版）下载规格书 PDF

输出

额定电流: 1050mA
工作电压范围: 12 ~ 16V
输出电流精度: ±5.0%
额定功率: 16.8W
纹波与噪声(最大)^注1: 2.2Vp-p
空载时最大输出电压: 25V
启动时间: 500ms / 230VAC 2000ms / 115VAC(满载时)

输入

频率范围: 47 ~ 63Hz
功率因数(Typ.): PF>0.9/115VAC, PF>0.9/230VAC, PF>0.9/277VAC(满载时) (请参考"功率因素特性曲线")
总谐波失真 A系列: THD<20% (115VAC输入,输出负载≥70%)
总谐波失真 B系列: THD<20% (230VAC输入,输出负载≥70%或277VAC输入,输出负载≥80%时)
效率(Typ.) A系列: 84%
效率(Typ.) B系列: 85%
交流电流(Typ.): 0.4A/115VAC 0.2A/230VAC 0.15A/277VAC
浪涌电流(Typ.): 冷启动20A(在50% Ipeak下测试twidth=25μs)/230VAC
16A断路器可配置同型号电源供应器之数量 A系列: 于115VAC时, 可配置58台 (B型断路器) / 58台 (C型断路器)
16A断路器可配置同型号电源供应器之数量 B系列: 于230VAC时, 可配置128台 (B型断路器) / 128台 (C型断路器)
漏电流: <0.5mA / 240VAC

保护

短路: 打嗝模式，异常条件移除后可自动恢复
过温度: 关闭输出电压,重启恢复

环境

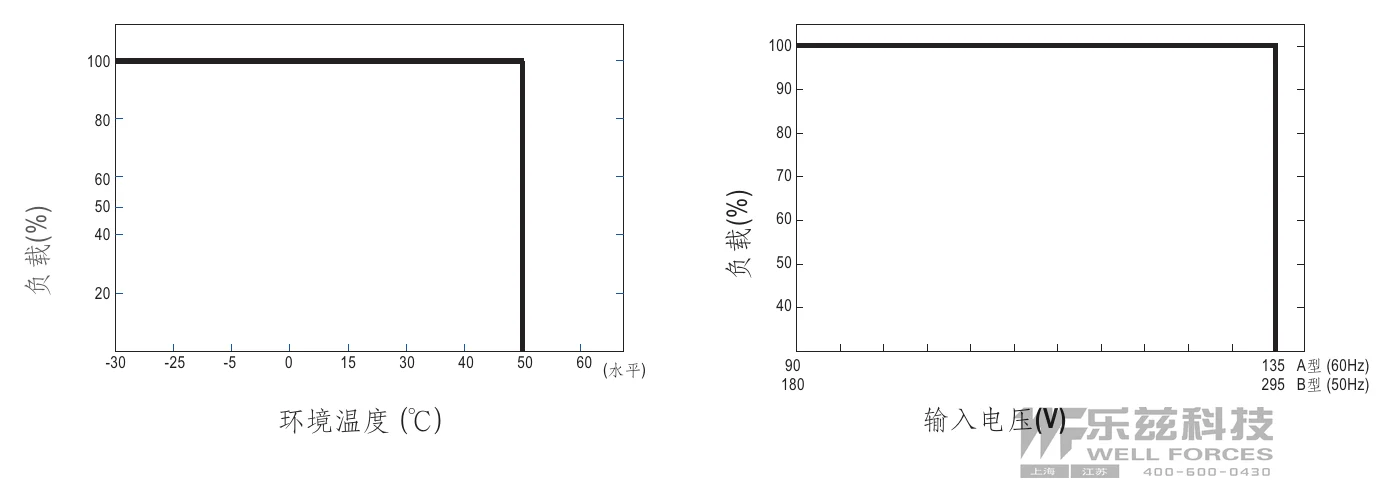

工作温度: -30 ~ +50℃ (请参考"减额曲线")
工作湿度: 20 ~ 95% RH,无冷凝
储存温度、湿度: -40 ~ +80℃, 10 ~ 95% RH
温度系数: ±0.03%/℃ (0 ~ 50℃)
耐振动: 10 ~ 500Hz, 2G 12分钟/周期,X、Y、Z轴各72分钟

安规和电磁兼容

安全规范: UL 8750,CSA C22.2 No.250.0-08;ENEC BS EN/EN 613471-1,BS EN/EN 61347-2-13 independent, BS EN/EN62384(仅B型),EAC TP TC 004,IP42认证通过
耐压: I/P-O/P:3.75KVAC
绝缘阻抗: I/P-O/P:100M Ohms / 500VDC / 25℃/ 70% RH
电磁兼容发射: 符合BS EN/EN55015 (仅B型), BS EN/EN61000-3-2 Class C ; BS EN/EN61000-3-3, FCC part 18非消费类设备(仅A型),EAC TP TC 020
电磁兼容抗扰度: 符合BS EN/EN61000-4-2,3,4,5,6,8,11;BS EN/EN61547, 轻工业标准,EAC TP TC 020

其它

MTBF: 6807.7K hrs min. Telcordia SR-332 (Bellcore) ; 872.4Khrs min. MIL-HDBK-217F (25℃)
尺寸: 84*57*29.5mm (L*W*H)

测试条件与备注5

纹波和噪声测量方法：使用一条12"双绞线，同时终端要并联0.1uf和47uf的电容，在20MHZ带宽下进行量测。
强烈建议直接连接到LED,不需额外使用驱动器。
这个LED电源只能在市电和LED电源之间加一个开关才能达到灯具最新ErP法规要求。
当海拔高度超过2000米(6500英尺)时，无风扇机型环境温度依每3.5℃/1000m比例下降，有风扇机型环境温度依每5℃/1000m比例下降。
对于任何应用说明和 IP 防尘防水功能安装注意事项，请在设计安装前参阅我们的使用手册。 https://www.meanwell.com/Upload/PDF/LED_EN.pdf

技术图纸

PLD-16-1050B 功率因素特性 — 功率因素特性左右滑动 · 点击查看大图

PLD-16-1050B 效率vs负载 — 效率vs负载左右滑动 · 点击查看大图

典型应用

■ 典型应用

商业照明 — 商店、办公室、酒店等室内LED灯具。
住宅照明 — 家用LED筒灯、射灯、面板灯等。
装饰照明 — LED灯带、景观照明、艺术照明等。
辅助照明 — 橱柜灯、展示柜照明、背景照明等。
