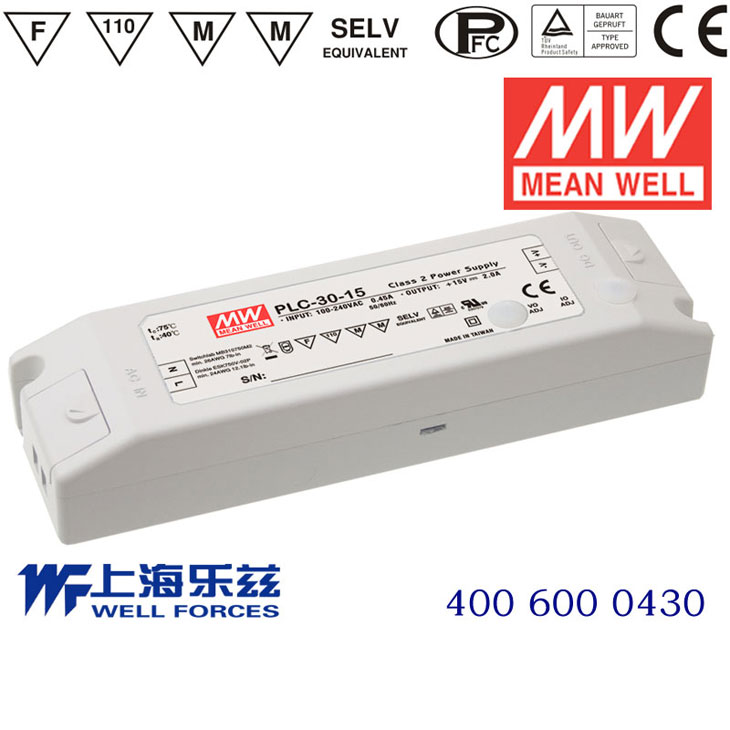

PLC-30-9 · 端子台接线恒压+恒流PFC塑壳防水LED电源

恒压恒流值可设定

输出电压: 9 V DC
额定功率: 29.7 W
输出电流: 3.3 A

¥160.00含 13% 增值税

选择型号 — PLC-30系列PLC-30-9

PLC-30-929.7W · 9V · 3.3A

PLC-30-1230W · 12V · 2.5A PLC-30-1530W · 15V · 2A PLC-30-2030W · 20V · 1.5A PLC-30-2430W · 24V · 1.25A PLC-30-2730.2W · 27V · 1.12A PLC-30-3630.2W · 36V · 0.84A PLC-30-4830.2W · 48V · 0.63A

即将售罄无货

暂时缺货 · 上海仓 0 件可下单预订，我们会与您确认货期

缺货
预订

数量

关于 PLC-30-9，直接问工程师已带入当前型号，无需重复说明。

批量报价

也可在官方旗舰店购买

淘宝京东天猫

下载规格书·

明纬原厂授权分销商CBCCCCECSAEAC可开 13% 增值税专票

满购包邮正品授权含 13% 增值税发票工程师选型支持

产品概述

PLC-30-9 为该系列 9V 输出型号：额定电流 3.3A，额定功率 29.7W，典型效率 80%。

产品特点

国际通用交流输入范围
输出电压和电流值可调
保护种类：短路/过电流/过电压/过温度
自然风冷
具有恒电流限制电路
全防护塑胶外壳，输入输出端具有接线盒
具有主动式PFC功能，符合BS EN/EN61000-3-2 CLASS C (Pin≧25W)
ClassⅡ 电源，无FG
Class 2电源
100%满载老化测试
高信赖性
适用于LED照明和电子字幕屏等应用(备注2)
符合世界照明设备安全规范
2年质保

规格参数

PLC-30-9参数摘自官方规格书（2026-02-09 版）下载规格书 PDF

输出

直流电压: 9V
恒电流范围^注6: 6.3 ~ 9V
额定电流: 3.3A
电流范围: 0 ~ 3.3A
额定功率: 29.7W
纹波与噪声 (最大)^注2: 2.6Vp-p
电压调整范围^注5: 8.55 ~ 9.9V
电流调整范围^注5: 2.475 ~ 3.399A
电压精度^注3: ±10%
线性调整率: ±3.0%
负载调整率: ±5.0%
启动时间: 500ms/ 230VAC 3000ms / 115VAC(满载时)

输入

电压范围^注4: 90 ~ 264VAC或127 ~ 370VDC
频率范围: 47 ~ 63Hz

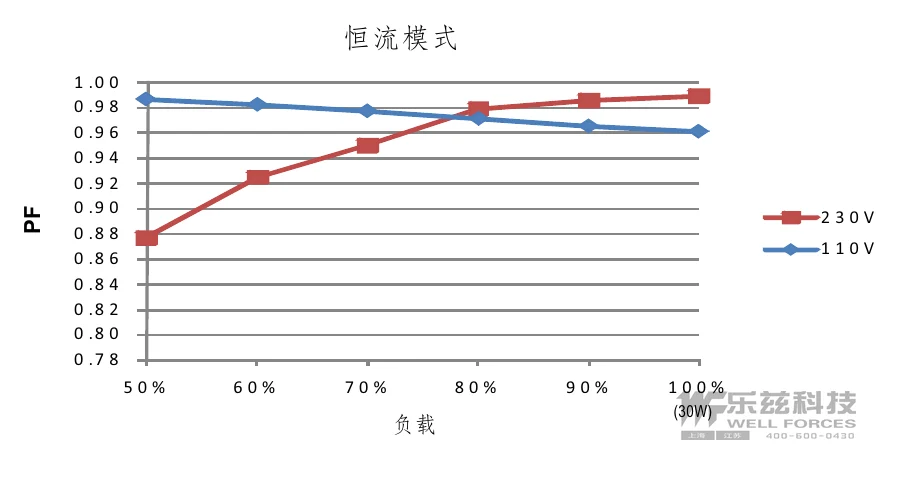

功率因数(Typ.): PF>0.95/115VAC, PF>0.9/230VAC(满载时)(请参考 "功率因素特性曲线" )
总谐波失真: THD<20% (115VAC/230VAC输入,输出负载≥70%)
效率(Typ.): 80%
交流电流(Typ.): 0.4A/115VAC 0.2A/230VAC
浪涌电流(Typ.): 冷启动35A(在50% Ipeak下测试twidth=25μs)/230VAC
16A断路器可配置同型号电源供应器之数量: 于230VAC时, 可配置64台 (B型断路器) / 64台 (C型断路器)
漏电流: <0.5mA / 240VAC

保护

过电流: 100 ~ 110% 保护模式:恒电流限制，负载异常条件移除后可自动恢复
短路: 打嗝模式，异常条件移除后可自动恢复
过电压: 10 ~ 14V 保护模式:关闭输出电压，重启后恢复
过温度: 关闭输出电压，重启后恢复

环境

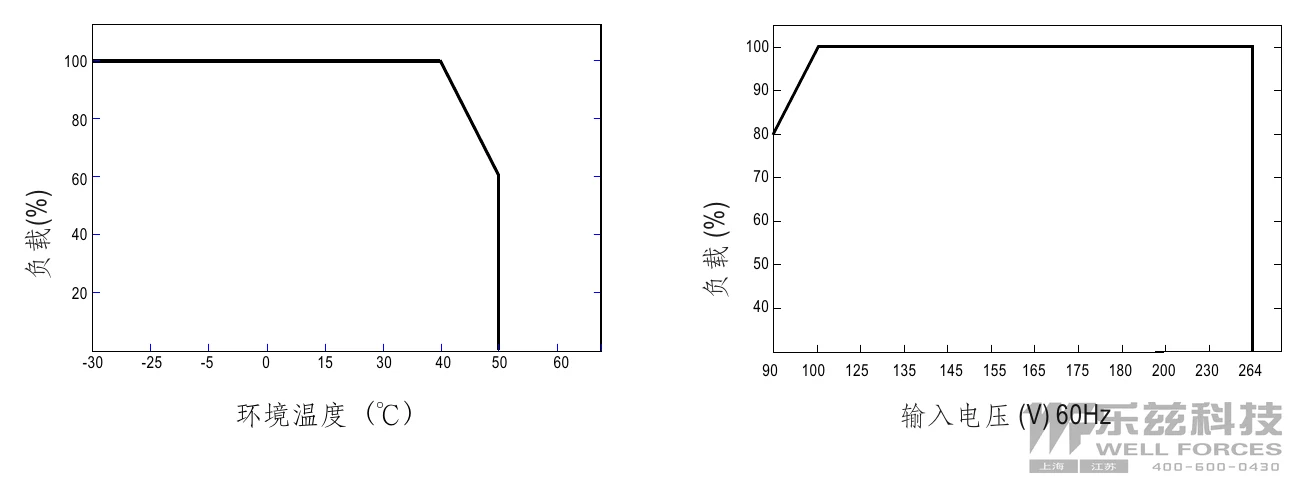

工作温度: -30 ~ +50℃ (请参考“减额曲线”)
工作湿度: 20 ~ 95% RH,无冷凝
储存温度、湿度: -40 ~ +80℃, 10 ~ 95% RH
温度系数: ±0.06%/℃ (0 ~ 50℃)
耐振动: 10 ~ 500Hz, 2G 12分钟/周期,X、Y、Z轴各72分钟

安规和电磁兼容

安全规范: UL1310, TUV BS EN/EN61347-1, BS EN/EN61347-2-13, CAN/CSA C22.2 No. 223-M91(除48V外), EAC TP TC 004认证通过
耐压: I/P-O/P:3.75KVAC
绝缘阻抗: I/P-O/P:100M Ohms / 500VDC / 25℃/ 70% RH
电磁兼容发射: 符合BS EN/EN55015, BS EN/EN61000-3-2 Class C (Pin≧25W), Class D (>70%负载) ; BS EN/EN61000-3-3,EAC TP TC 020
电磁兼容抗扰度: 符合BS EN/EN61000-4-2,3,4,5,6,8,11, BS EN/EN55024, BS EN/EN61547,轻工业标准,EAC TP TC 020

其它

MTBF: 4293.1K hrs min. Telcordia SR-332 (Bellcore) 625.5Khrs min. MIL-HDBK-217F (25℃)

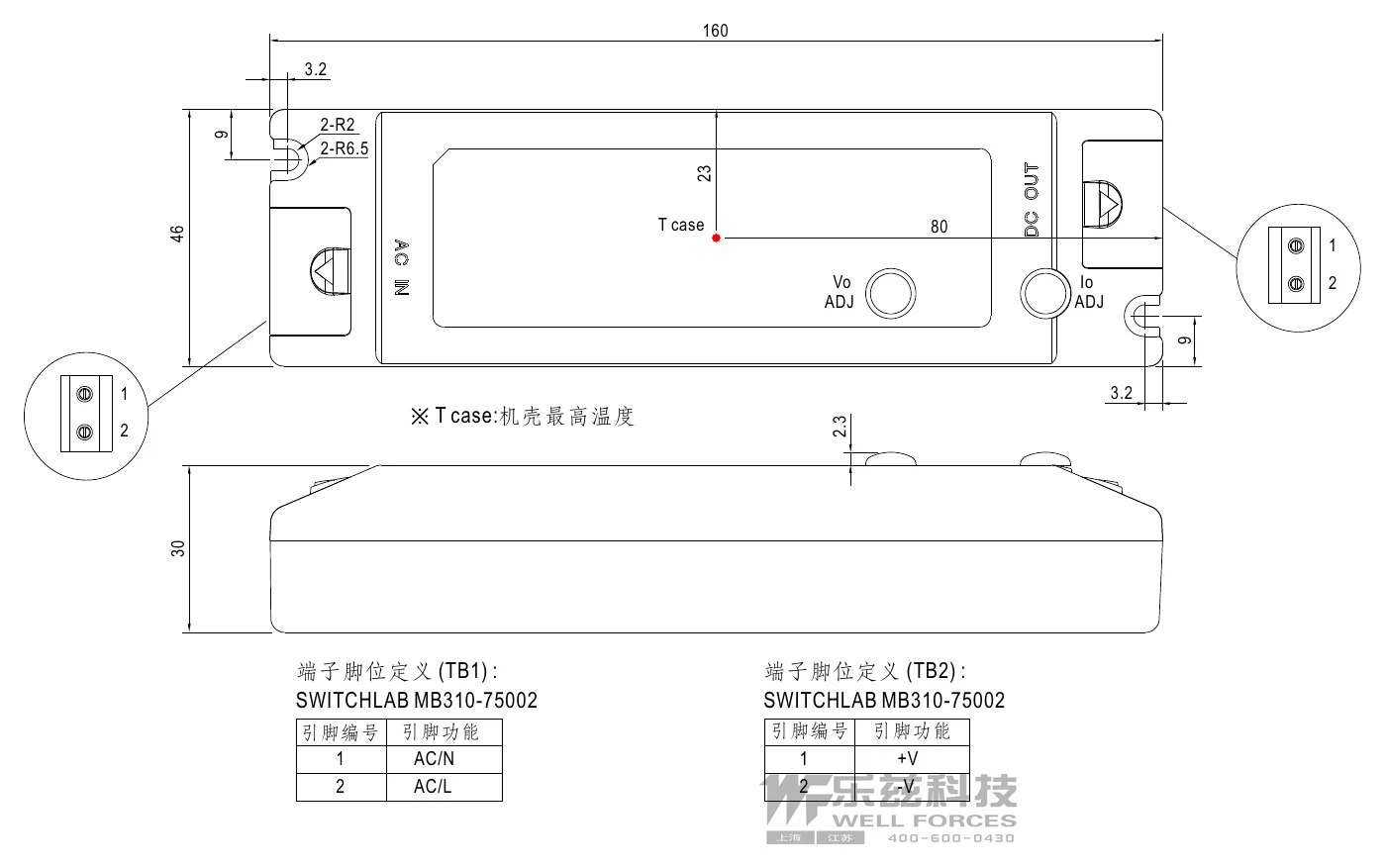

尺寸: 160*46*30mm (L*W*H)
包装: 0.2Kg; 70pcs/15Kg/0.96CUFT

测试条件与备注12

如未特别说明，所有规格参数均在输入为230VAC、额定负载、25℃环境温度下进行量测。
纹波和噪声测量方法：使用一条12"双绞线，同时终端要并联0.1uf和47uf的电容，在20MHZ带宽下进行量测。
精度：包含设定误差、线性调整率和负载调整率。
低输入电压情况下需减额输出，具体请参照静态特性曲线图。
输出电压可以通过PCB上的SVR1来调整; 输出定电流的限制可以通过PCB上的SVR2来调整。
请参照“LED模块驱动方式 ”。
电源被视为一个元件与终端设备结合使用，因为EMC受整套装置的影响，终端设备制造商需对整套装置重新进行EMC确认。 (在明纬网站https://www.meanwell.com//Upload/PDF/EMI_statement_cn.pdf )
建议直接连接LED,不适合外加驱动器。
这个LED电源只能在市电和LED电源之间加一个开关才能达到灯具最新ErP法规要求。
当海拔高度超过2000米(6500英尺)时，无风扇机型环境温度依每3.5℃/1000m比例下降，有风扇机型环境温度依每5℃/1000m比例下降。
PLC-30-9适用于ErP指令(EU)2019/2020豁免的光源产品，例如该型号可以应用于信号显示产品(包括但不限于公路、铁路、海上或空中交通信号、交通管制或机场灯)。
本产品不适用于中国的 LED 照明应用。（建议在中国使用 LPF/NPF/XLG/XLC/XLN 系列）

技术图纸

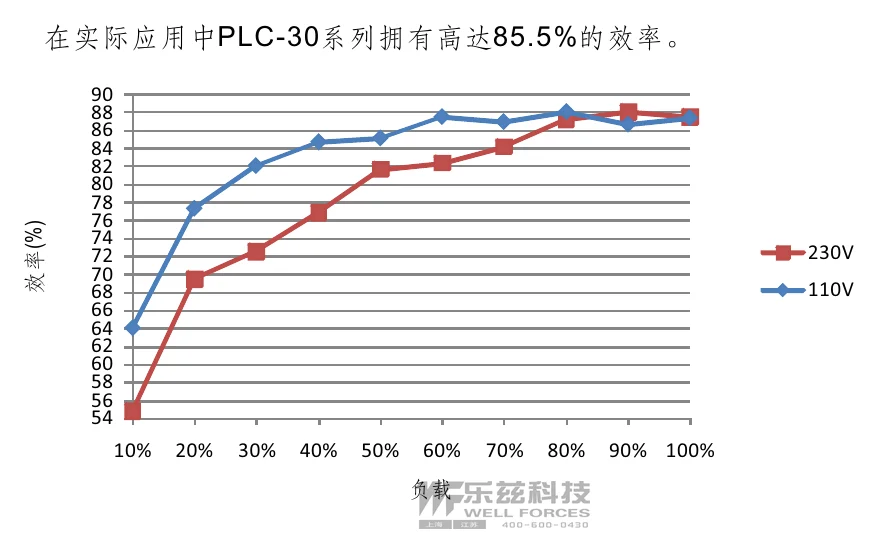

PLC-30-9 效率 vs 负载(48V机型) — 效率 vs 负载(48V机型)点击查看大图

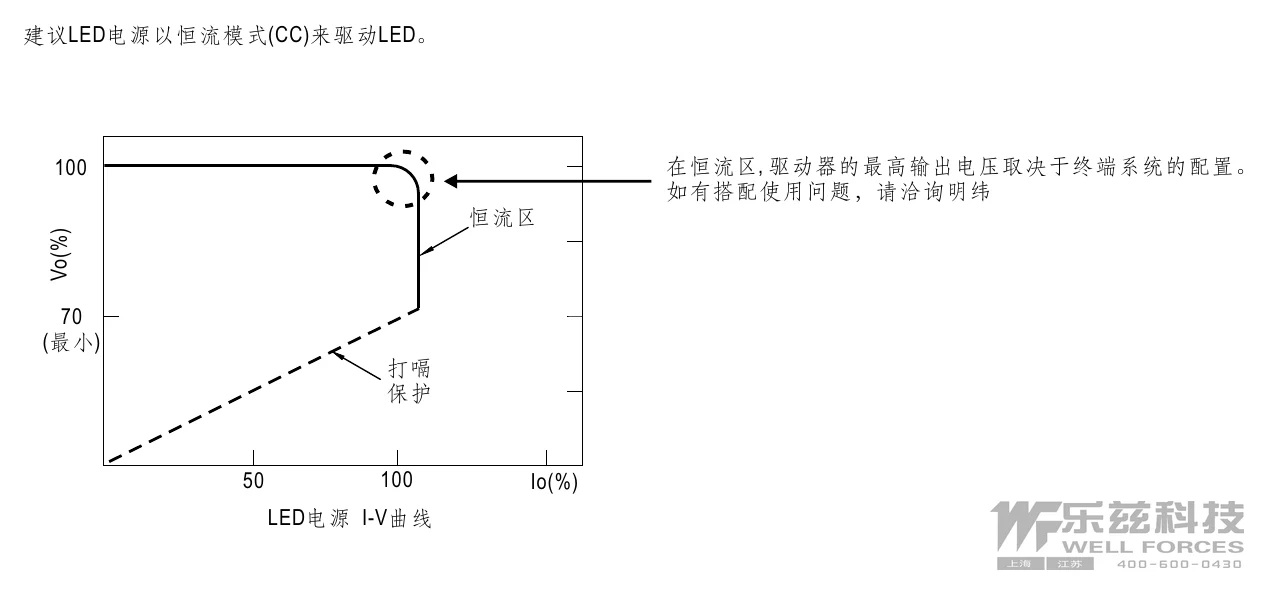

PLC-30-9 LED模块驱动方式 — LED模块驱动方式左右滑动 · 点击查看大图

典型应用

■ 典型应用

LED室内照明 — 筒灯、面板灯、轨道灯等各类室内LED灯具驱动。
LED电子广告牌 — 户外或室内LED显示屏、广告牌的稳定供电。
装饰照明 — 橱窗照明、展柜照明、景观亮化等。
商业照明 — 商店、超市、办公场所的LED照明系统。
