明纬 MEAN WELL

明纬官方正品3 年保修

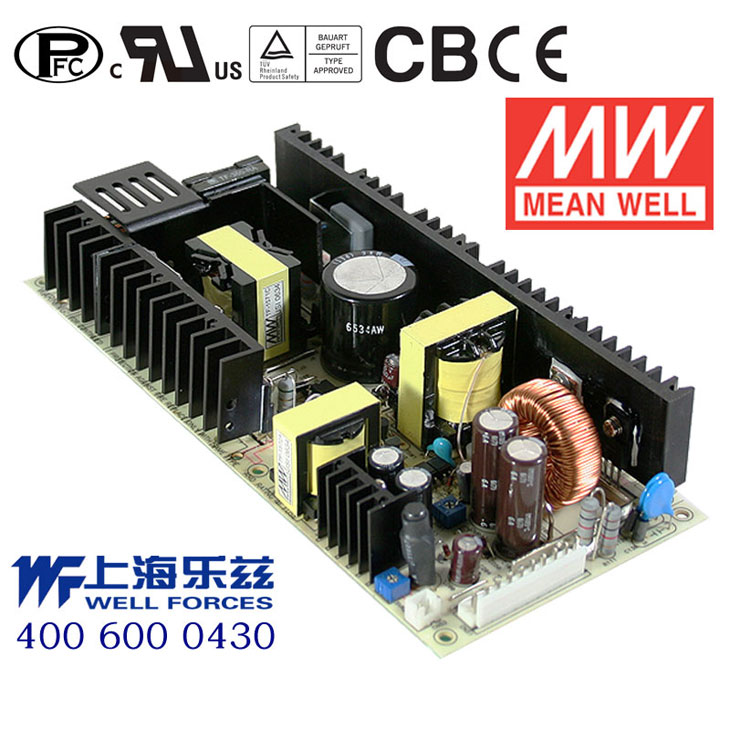

PID-250D · + + 隔离双路输出带PFC功能无外壳PCB板开关电源

Mean Well · Enclosed Switching Power Supply · 205W

额定功率: 205 W

询价

选择型号 — PID-250系列PID-250D

PID-250A205W PID-250A-C205W PID-250B250W · 24V · 9.4A PID-250B-C205W PID-250C205W PID-250C-C205W

PID-250D205W

PID-250D-C205W

即将售罄无货

现货 · 上海仓 5 件下单后当天备货，工作日 16:00 前付款当日发出

1–3 天
发货

关于 PID-250D，直接问工程师已带入当前型号，无需重复说明。

批量报价

也可在官方旗舰店购买

淘宝京东天猫

下载规格书·

明纬原厂授权分销商UL CE EMCTÜV可开 13% 增值税专票

满购包邮正品授权含 13% 增值税发票工程师选型支持

产品概述

PID-250D 为该系列 CH1: 48V CH2: 5V 输出型号：额定电流 CH1: 4.7A(峰值8.4A) CH2: 5A，额定功率 250.6W，典型效率 86%。

产品特点

国际通用全范围交流输入
CH1,CH2输出&对地隔离
内置主动式PFC功能，PF>0.92
保护种类：短路/过负载/过电压/过温度
遥控CH1
Ch1在10秒内最大负载170%
自然风冷
100%满载老化
3年质保

规格参数

PID-250D参数摘自官方规格书（2013-03-07 版）下载规格书 PDF

输出

输出通道: CH1 CH2
直流电压: CH1: 48V CH2: 5V
额定电流: CH1: 4.7A(峰值8.4A) CH2: 5A
电流范围^注6: CH1: 0 ~ 4.7A (峰值8.4A) CH2: 0 ~ 5A
额定功率: 250.6W
纹波与噪声(最大)^注2: CH1: 200mVp-p CH2: 50mVp-p
电压调整范围: CH1: 43.2 ~ 52.8V CH2: 4.75 ~ 5.25V
电压精度^注3: CH1: ±2.0% CH2: ±2.0%
线性调整率: CH1: ±0.5% CH2: ±0.5%
负载调整率: CH1: ±1.0% CH2: ±2.0%
启动、上升时间: 2500ms, 60ms/115VAC 1200ms, 60ms/230VAC
保持时间(Typ.): 30ms(满载时)

输入

电压范围^注5: 90 ~ 264VAC或127 ~ 370VDC
频率范围: 47 ~ 63Hz
功率因素(Typ.): PF≧0.92/230VAC PF≧0.97/115VAC(满载时)
效率(Typ.): 86%
交流电流(Typ.): 3A/115VAC 1.5A/230VAC
浪涌电流(Typ.): 冷启动：58A/230VAC
漏电流: <3.5mA / 240VAC

保护

过负载: CH1: 额定输出功率105 ~ 170%,10秒后关闭输出,重启后恢复额定功率的180%以上或短路,定电流限制,10秒后关闭输出,重启后恢复 CH2: 额定输出功率的101 ~ 150% 保护类型: 打嗝模式,异常条件移除后自动恢复
过电压: CH1: 54 ~ 64.8V CH2: 5.5 ~ 6.75V 保护类型: CH1:关闭输出电压,重启后恢复; CH2:打嗝模式，异常条件移除后可自动恢复(二极管钳位)
过温度: 105℃±5℃在功率晶体管的散热器上检测保护类型：关闭输出电压(CH1), 温度下降后自动恢复

功能

遥控: CN52 : 开路=CH1 & CH2启动; 短路 = CH1关闭, CH2启动; CH2故障时, CH1关闭

环境

工作温度: -20～+70℃（请参考负载减额曲线）
工作湿度: 20 ~ 90% RH,无冷凝
储存温度、湿度: -20 ~ +85℃, 10 ~ 95% RH
温度系数: ±0.05%/℃ (0 ~ 50℃)
耐振动: 10 ~ 500Hz, 2G 10分钟/周期, X、Y、Z轴各60分钟

安规和电磁兼容

安全规范: UL60950-1,TUV EN60950-1认证通过
耐压: I/P-O/P:3KVAC I/P-FG:1.5KVAC O/P-FG:0.5KVAC
绝缘阻抗: I/P-O/P, I/P-FG, O/P-FG:100M Ohms/500VDC 25℃ 70%RH
电磁干扰: 符合EN55022 (CISPR22) Class B
谐波电流: 符合EN61000-3-2,-3
电磁耐受: 符合EN61000-4-2,3,4,5,6,8,11;ENV50204,EN61000-6-2, A级重工业标准

其它

MTBF: ≥150.4Khrs MIL-HDBK-217F (25℃)
尺寸: 222*95*40mm open frame type (L*W*H), 250*105.4*53mm enclosed type (L*W*H)
包装: 0.74Kg; 18pcs/14.3Kg/0.88CUFT

测试条件与备注6

如未特别说明，所有规格参数均在输入为230VAC、额定负载、25℃环境温度下进行量测。
纹波和噪声测量方法：使用一条12"双绞线，同时终端要并联0.1uf和47uf的电容，在20MHZ带宽下进行量测。
精度：包含设定误差、线性调整率和负载调整率。
电源被视为系统内元件的一部分，需结合终端设备进行电磁兼容相关确认。
低输入电压情况下需减额输出，具体请参照减额曲线图。
如果输入电压<110VAC,峰值电流应降低至额定值的150%。

典型应用

■ 典型应用

电机驱动系统 — 为带有控制装置的电机提供稳定电源，应对启动浪涌。
工业自动化设备 — 为PLC、控制器、传感器等提供可靠的电源供应。
运动控制系统 — 为伺服驱动器、步进电机控制器提供精确供电。
测试与测量设备 — 为精密仪器和测试平台提供稳定、低干扰电源。
智能制造产线 — 作为各类自动化生产线中控制单元的电源模块。

资料下载

规格书1

PID-250D 规格书PDF下载

认证证书4

UL认证证书UL · 点击下载 ↓PDF下载

CE认证证书CE · 点击下载 ↓PDF下载

EMC认证证书EMC · 点击下载 ↓PDF下载

TÜV认证证书TÜV · 点击下载 ↓PDF下载

测试报告1

测试报告PID-250D-RPTPDF下载
