首页产品中心PCD系列系列PCD-40-350B
PCD-40-350B 产品图 1
明纬 MEAN WELL · PCD系列 系列
明纬官方正品PCD系列 系列3 年保修

PCD-40-350B · 65~ 350mA 防水塑壳PFC可控硅调光 LED恒流电源

Mean Well · Enclosed Switching Power Supply · 37.8W 108

输出电压
108 V DC
额定功率
37.8 W
输出电流
350m A
¥155.00含 13% 增值税
选择型号 — PCD-40系列PCD-40-350B
PCD-40-350B37.8W · 108V · 350MA库存:无货
PCD-40-500B40W · 80V · 500MA库存:无货PCD-40-700B39.9W · 57V · 700MA库存:即将售罄PCD-40-1050B39.9W · 38V · 1050MA库存:无货PCD-40-1400B40.6W · 29V · 1400MA库存:无货PCD-40-1750B40.3W · 23V · 1750MA库存:无货

即将售罄无货

暂时缺货 · 上海仓 0 件可下单预订,我们会与您确认货期
缺货
预订
数量
关于 PCD-40-350B,直接问工程师已带入当前型号,无需重复说明。
批量报价

也可在官方旗舰店购买
淘淘宝JD京东天猫
下载规格书·
明纬原厂授权分销商CBCEEACENECCCC可开 13% 增值税专票
满购包邮正品授权含 13% 增值税发票工程师选型支持
产品概述规格参数技术图纸典型应用资料下载相关产品

产品概述

PCD-40-350B 为该系列型号:额定电流 350mA,额定功率 37.8W,典型效率 87%。

产品特点

  • AC切相调光
  • 采用前缘和后缘调光方式
  • 具有主动式PFC功能
  • 恒流设计
  • 保护种类:短路/过温度
  • 自然风冷
  • 全防护塑胶外壳
  • IP42设计
  • ClassⅡ电源,无FG
  • 适合应用于LED相关装置与电器产品(如装饰或广告照明设备)
  • 100%满载老化测试
  • 低成本
  • 高信赖性
  • 3年质保

规格参数

PCD-40-350B·参数摘自官方规格书(2024-09-25 版)下载规格书 PDF

输出

额定电流
350mA
工作电压范围
70 ~ 108V
输出电流精度
±5.0%
额定功率
37.8W
纹波与噪声(最大)注1
9.5Vp-p
空载输出电压(最大)
118V
启动时间
500ms / 230VAC(满载时)

输入

电压范围
180~295VAC
频率范围
47 ~ 63Hz
功率因数(Typ.)
PF>0.9/230VAC, PF>0.9/277VAC(满载时) (请参考"功率因素特性曲线")
总谐波失真
THD<20% (230VAC输入,输出负载≥60%(PCD-40-350B负载≥65%)或277VAC输入, 输出负载≥75%时)
效率(Typ.)
87%
交流电流(Typ.)
0.35A/230VAC 0.3A/277VAC
浪涌电流(Typ.)
冷启动11A(在50% Ipeak下测试twidth=50μs)/230VAC
16A断路器可配置同型号电源供应器之数量
于230VAC时, 可配置47台 (B型断路器) / 47台 (C型断路器)
漏电流
<0.5mA / 240VAC

保护

短路
打嗝模式,异常条件移除后可自动恢复
过温度
关闭输出电压,自动恢复

环境

工作温度
-30 ~ +50℃ (请参考"减额曲线")
工作湿度
20 ~ 95% RH,无冷凝
储存温度、湿度
-40 ~ +80℃, 10 ~ 95% RH
温度系数
±0.03%/℃ (0 ~ 50℃)
耐振动
10 ~ 500Hz, 2G 12分钟/周期,X、Y、Z轴各72分钟

安规和电磁兼容

安全规范
ENEC BS EN/EN61347-1, BS EN/EN61347-2-13 independent, BS EN/EN62384, EAC TP TC 004,IP42认证通过
耐压
I/P-O/P:3.75KVAC
绝缘阻抗
I/P-O/P:100M Ohms / 500VDC / 25℃/ 70% RH
电磁兼容发射
符合BS EN/EN55015, BS EN/EN61000-3-2 Class C ; BS EN/EN61000-3-3,EAC TP TC 020
电磁兼容抗扰度
符合BS EN/EN61000-4-2,3,4,5,6,8,11, BS EN/EN61547,B级轻工业标准(浪涌2KV),EAC TP TC 020

其它

MTBF
4038.1K hrs min. Telcordia SR-332 (Bellcore) 362.3Khrs min. MIL-HDBK-217F (25℃)
尺寸
128*60*31.5mm (L*W*H)
包装
0.23Kg;30pcs/7.9Kg/0.58CUFT
测试条件与备注5
  1. 纹波和噪声测量方法:使用一条12"双绞线,同时终端要并联0.1uf和47uf的电容,在20MHZ带宽下进行量测。
  2. 强烈建议直接连接到LED,不需额外使用驱动器。
  3. 这个LED电源只能在市电和LED电源之间加一个开关才能达到灯具最新ErP法规要求。
  4. 当海拔高度超过2000米(6500英尺)时,无风扇机型环境温度依每3.5℃/1000m比例下降,有风扇机型环境温度依每5℃/1000m比例下降。
  5. 对于任何应用说明和 IP 防尘防水功能安装注意事项,请在设计安装前参阅我们的使用手册。 https://www.meanwell.com/Upload/PDF/LED_EN.pdf

技术图纸

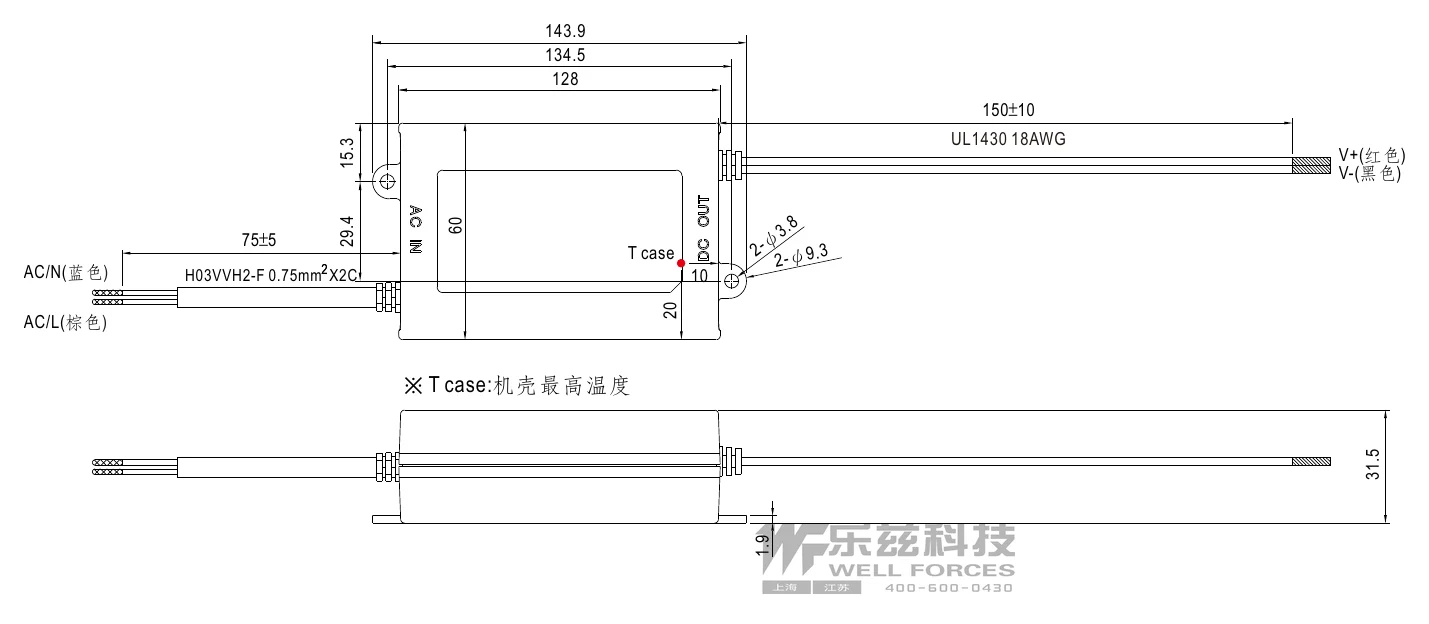

PCD-40-350B 机构尺寸
机构尺寸左右滑动 · 点击查看大图

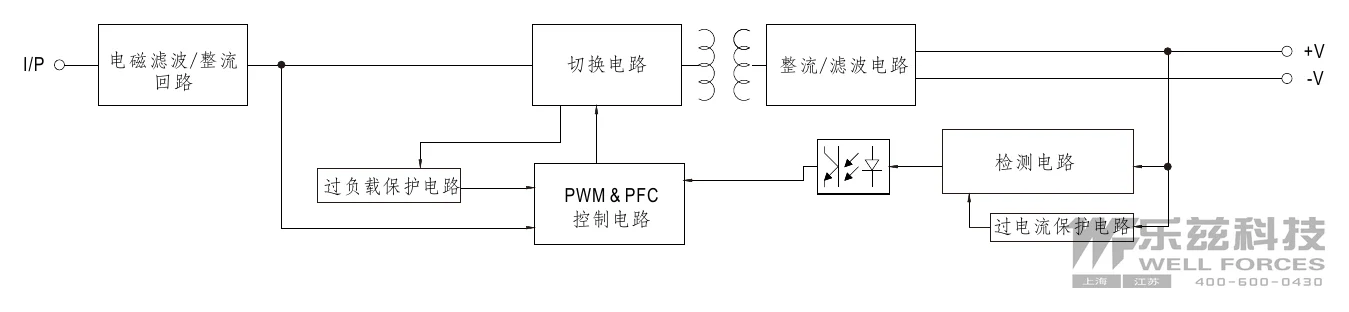

PCD-40-350B 方框图
方框图左右滑动 · 点击查看大图

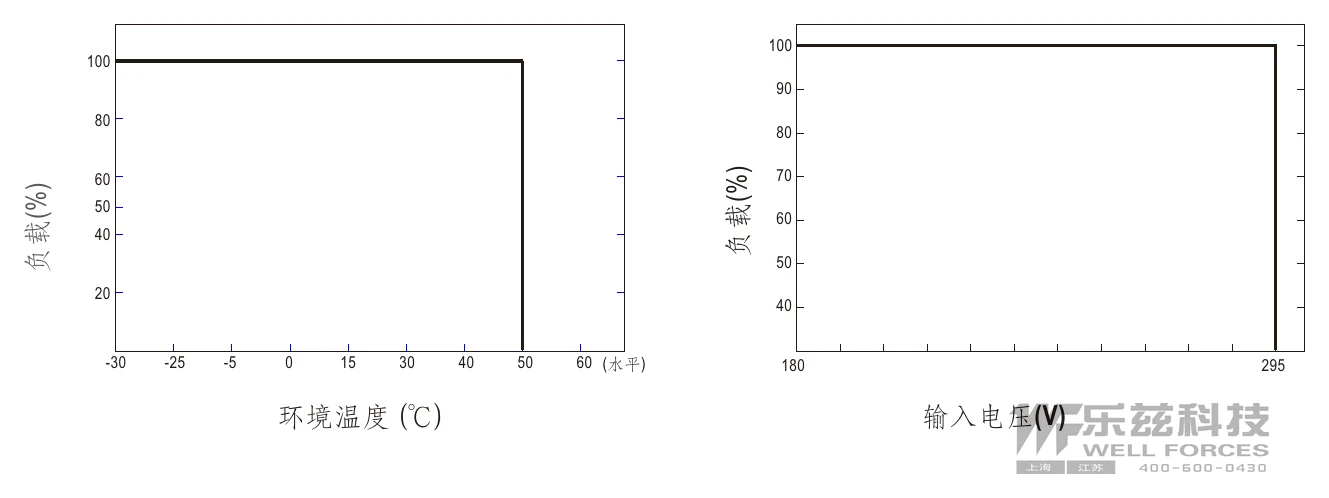

PCD-40-350B 减额曲线
减额曲线左右滑动 · 点击查看大图

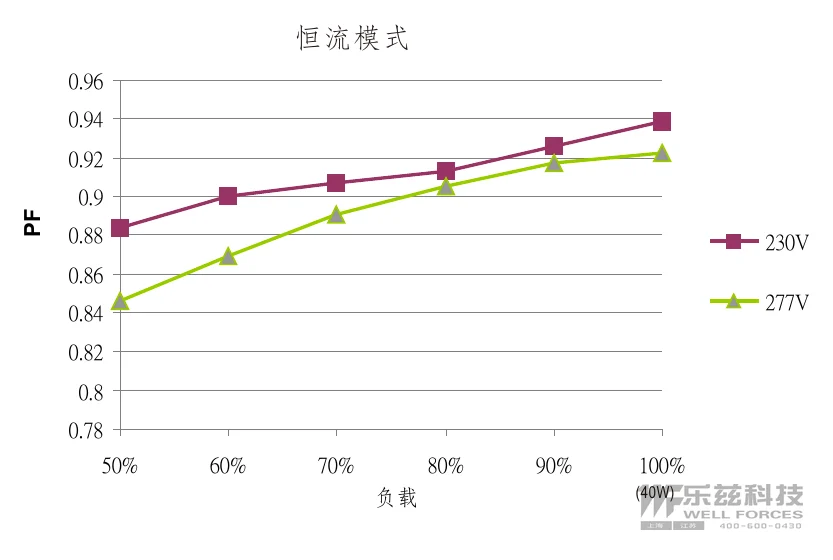

PCD-40-350B 功率因素特性
功率因素特性点击查看大图

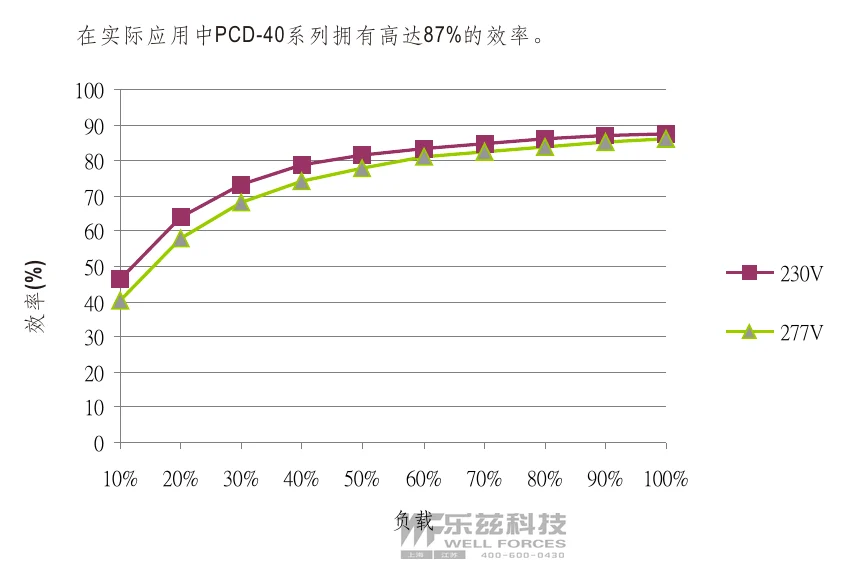

PCD-40-350B 效率vs 负载 (PCD-40-500B)
效率vs 负载 (PCD-40-500B)点击查看大图

典型应用

■ 典型应用

  • 商业照明 — 适用于商店、超市、办公室等场所的LED筒灯、面板灯。
  • 家居照明 — 可用于客厅、卧室等需要调光功能的LED吸顶灯、射灯。
  • 装饰照明 — 驱动LED灯带、景观灯,营造不同氛围。
  • 酒店照明 — 为酒店客房、大堂提供稳定且可调光的LED照明解决方案。
  • 工业照明 — 适用于对调光有要求的轻工业厂房、仓库照明。

资料下载

规格书1

PCD-40-350B 规格书PDF下载

3D 图档1

PCD-40-350B 3D 图档ZIP下载

认证证书7

CCC认证证书PCD,PLD-40,60-CCC-cer.pdfPDF下载
ENEC认证证书PCD,PLD-40,60-ENEC-CER.PDFPDF下载
EAC认证证书EAC-cer.pdfPDF下载
CB认证证书PCD,PLD-40,60-CB-CER.PDFPDF下载
EMC认证证书PCD,PLD-40,60-EMC-CER.PDFPDF下载
CE认证证书PCD,PLD-40,60-CE-DEC.PDFPDF下载
UK认证证书PCD,PLD-40,60-UK-dec.pdfPDF下载

您可能感兴趣

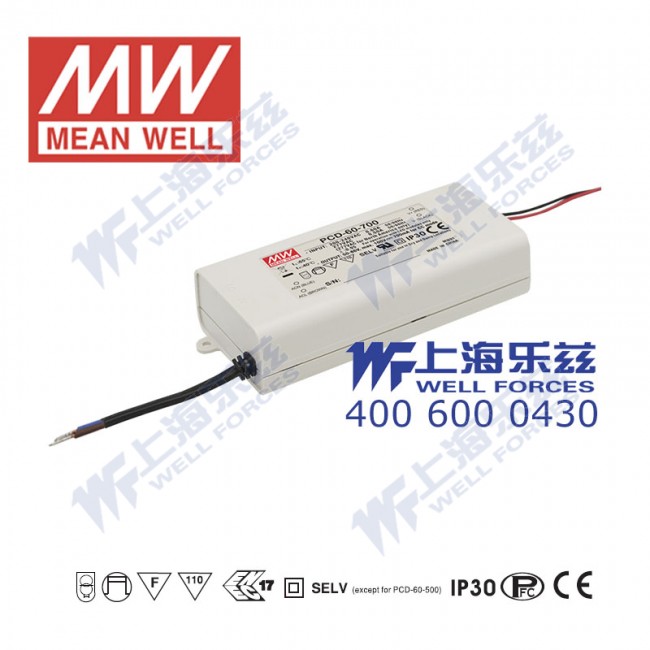

PCD-60-500B PCD-60-500B 60W 65~115V 输出 500mA 防水塑壳PFC可控硅调光明纬LED恒流电源
PCD-60-500B

PCD-60-500B 60W 65~115V 输出 500mA 防水塑壳PFC可控硅调光明纬LED恒流电源

■ 产品概述 明纬PCD-60-500B是一款高性能60W恒流LED电源,专为需要精确调光和稳定输出的LED照明应用而设计。

电压
108
功率
54W
CBCEEACENEC+4
无货
¥172.00

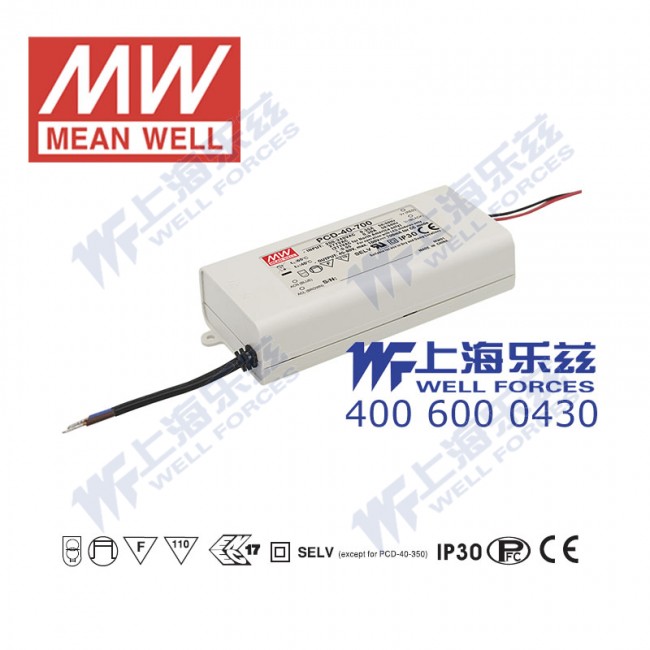

PCD-40-700B PCD-40-700B 40W 34~57V 输出 700mA 防水塑壳PFC可控硅调光明纬LED恒流电源
