ODLV-45-48 · 恒压输出二合一调光 LED开关电源

Mean Well · Enclosed Switching Power Supply · 45.12W 48

输出电压: 48 V DC
额定功率: 45.1 W
输出电流: 0.94 A

¥125.00含 13% 增值税

暂时缺货 · 上海仓 0 件可下单预订，我们会与您确认货期

缺货
预订

数量

关于 ODLV-45-48，直接问工程师已带入当前型号，无需重复说明。

批量报价

也可在官方旗舰店购买

淘宝京东天猫

下载规格书·

明纬原厂授权分销商CBCCCCEEACENEC可开 13% 增值税专票

满购包邮正品授权含 13% 增值税发票工程师选型支持

产品概述

ODLV-45-48 为该系列 48V 输出型号：额定电流 0.94A，额定功率 45.12W，典型效率 88%。

ODLV-45系列是一款45W LED交流变直流电源供应器，以恒压型PWM输出设计为特色。此系列操作在90~295VAC交流电压，并提供了介于12~60V间额定电压之机型。因具有最高可达90%之转换效率，采用无风扇设计，可于自然风冷散热下工作于-20℃~+85℃之机壳温度范围，塑胶外壳以及IP67高防护等级之设计，使得ODLV-45可适用于户内潮湿环境。ODLV-45搭配了多种功能选项(如数种调光方式)，为灯具系统提供最佳的设计弹性。

产品特点

恒压PWM型输出，频率1KHz
塑胶机壳，class II设计
内置主动式PFC功能
空载功耗<0.5W(空白型)
IP67防护等级，户内户外安装均可

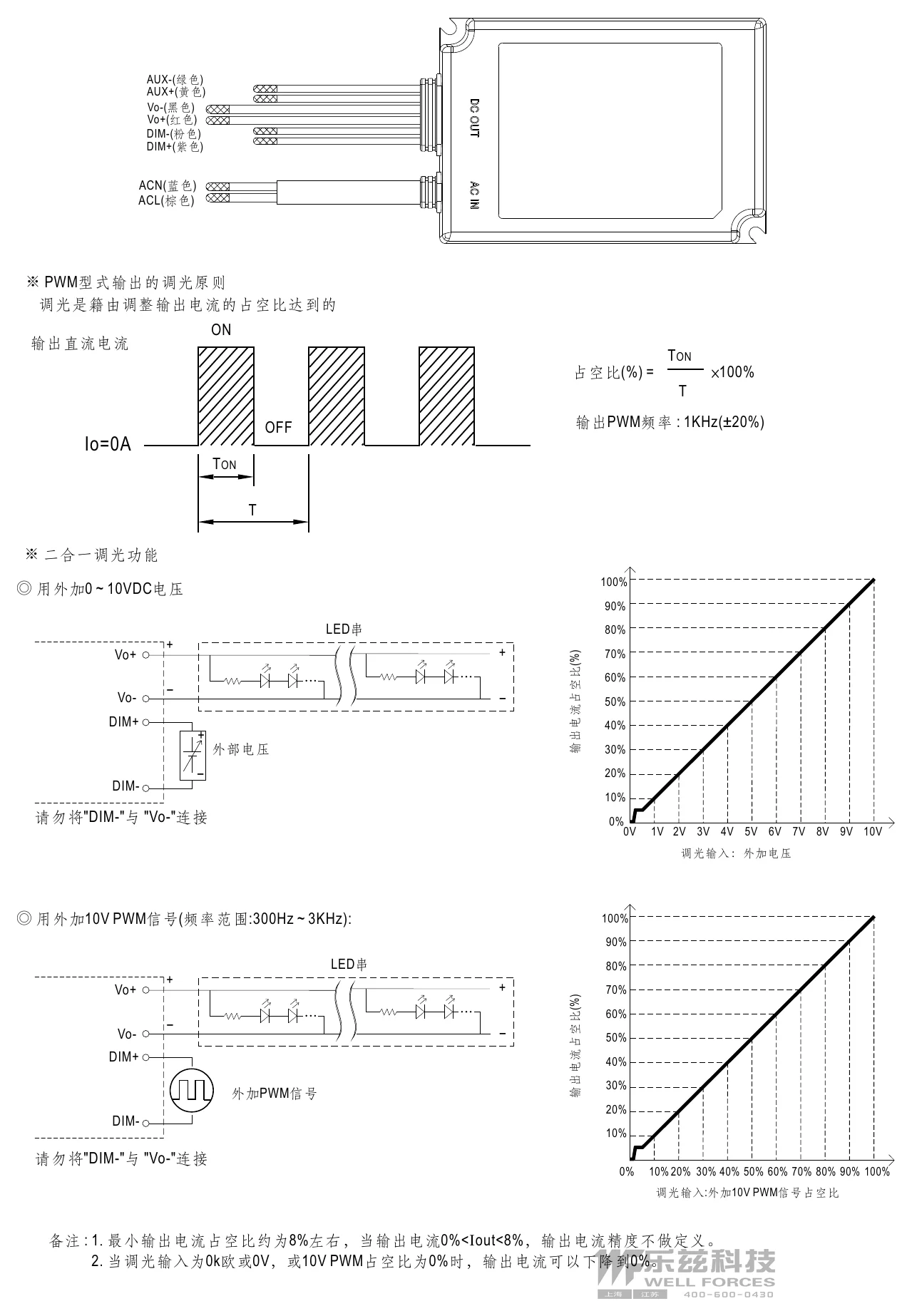

功能可选：二合一调光(dim-to-off);辅助直流输出
3年质保

规格参数

ODLV-45-48参数摘自官方规格书（2022-04-12 版）下载规格书 PDF

输出

直流电压: 48V
额定电流: 0.94A
额定功率: 45.12W
调光范围: 0~100%
电压精度: ±10%
PWM频率(Typ.): 1KHz(±20%)
启动时间^注3: 500ms / 230VAC 1200ms/115VAC
辅助直流输出^注4: 额定值12V(范围11.4~12.6V)@50mA(仅A型)

输入

电压范围^注2: 90 ~ 295VAC (请参考"静态特性曲线")
频率范围: 47 ~ 63Hz
功率因数(Typ.): PF>0.95/115VAC, PF>0.92/230VAC, PF>0.9/277VAC@满载时 (请参考"功率因素特性曲线")
总谐波失真: THD< 20%(@负载≧60%/115VAC,230VAC; @负载≧75%/277VAC) (请参考"总谐波失真特性曲线")
效率(Typ.): 88%
交流电流(Typ.): 0.6A / 115VAC 0.4A / 230VAC 0.3A / 277VAC
浪涌电流(Typ.): 冷启动30A(在50% Ipeak下测试twidth=150μs)/230VAC; Per NEMA 410
16A断路器可配置同型号电源供应器之数量: 于230VAC时, 可配置32台 (B型断路器) / 32台 (C型断路器)
漏电流: <0.75mA / 277VAC
空载功耗: 空白型: <0.5W, A型<1.2W

保护

短路: 打嗝模式，负载异常条件移除后可自动恢复
过电流: 105 ~ 115% 打嗝模式，负载异常条件移除后可自动恢复

环境

工作温度: Tcase=-20 ~ +85℃(请参考"输出负载vs温度")
最大外壳温度: Tcase=+85℃
工作湿度: 20 ~ 90% RH,无冷凝
储存温度、湿度: -40 ~ +80℃, 10 ~ 95% RH
温度系数: ±0.03%/℃ (0 ~ 50℃)
耐振动: 10 ~ 500Hz,2G 10分钟/周期, X、Y、Z轴各60分钟

安规和电磁兼容

安全规范: UL8750(type"HL"),CSA C22.2 NO.250.13-12;ENEC BS EN/EN61347-1 & BS EN/EN61347-2-13 independent, BS EN/EN62384; BIS IS15885(仅ODLV-45-12,24,48), EAC TP TC 004,IP67认证通过
耐压: I/P-O/P:3.75KVAC
绝缘阻抗: I/P-O/P:100M Ohms / 500VDC / 25℃/ 70% RH
电磁兼容发射: 符合BS EN/EN55015, BS EN/EN61000-3-2 Class C (@负载≧60%) ; BS EN/EN61000-3-3, EAC TP TC 020
电磁兼容抗扰度: 符合BS EN/EN61000-4-2,3,4,5,6,8,11; BS EN/EN61547, 轻工业标准(浪涌抗扰度:线对线:1KV),EAC TP TC 020

其它

MTBF: 4229.8K hrs min. Telcordia SR-332 (Bellcore) 434.9K hrs min. MIL-HDBK-217F (25℃)
尺寸: 111*77*28.5mm (L*W*H)

测试条件与备注8

如未特别说明，所有规格参数均在输入为230VAC、额定电流、25℃环境温度下进行量测。
低输入电压情况下需减额输出，具体请参照"静态特性曲线"图。
启动时间是在冷机启动下测得，频繁的开关机可能使启动时间增长。
12V辅助直流电源短路时会损坏；它不能在调光关断或输出空载的条件下使用。
电源被视为一个元件与终端设备结合使用，因为EMC受整套装置的影响，终端设备制造商需对整套装置重新进行EMC确认。
当海拔高度超过2000米(6500英尺)时，无风扇机型环境温度依每3.5℃/1000m比例下降，有风扇机型环境温度依每5℃/1000m比例下降。
对于任何应用说明和 IP 防尘防水功能安装注意事项，请在设计安装前参阅我们的使用手册。 https://www.meanwell.com/Upload/PDF/LED_EN.pdf
这个LED电源只能在市电和LED电源之间加一个开关才能达到灯具最新ErP法规要求。

技术图纸

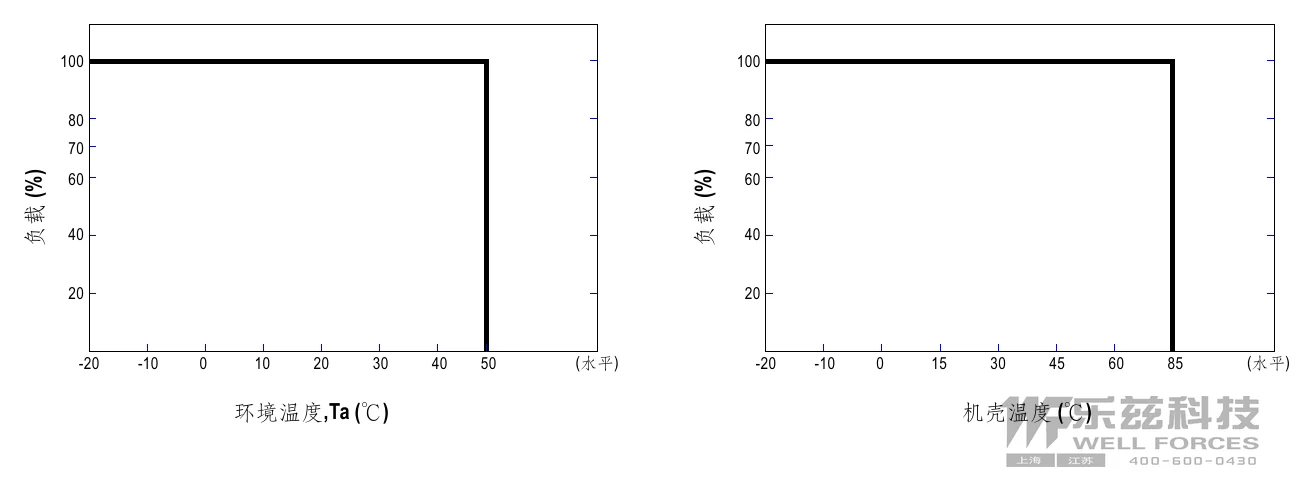

ODLV-45-48 输出负载vs温度 — 输出负载vs温度左右滑动 · 点击查看大图

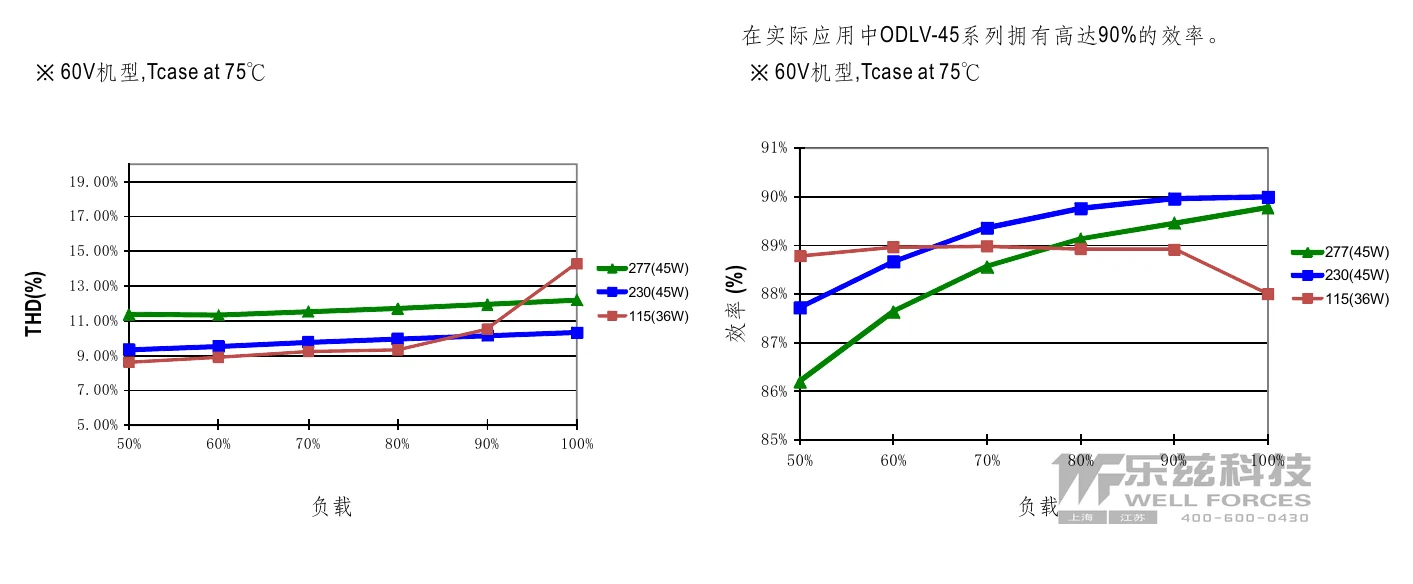

ODLV-45-48 总谐波失真特性曲线(THD) — 总谐波失真特性曲线(THD)左右滑动 · 点击查看大图

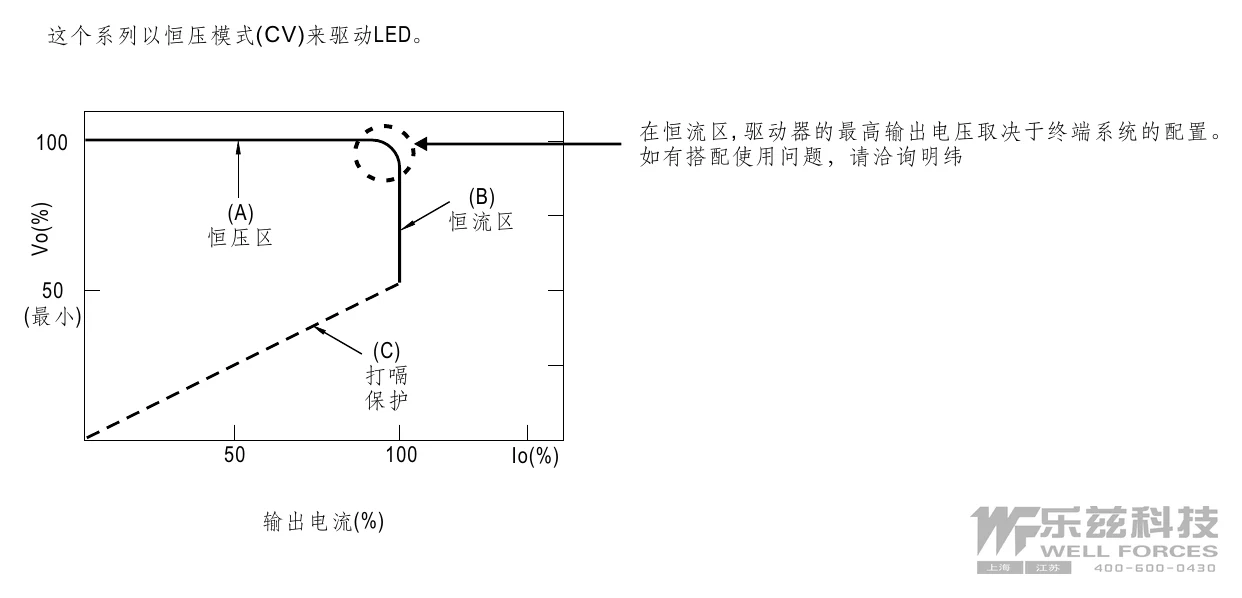

ODLV-45-48 LED模块驱动方式 — LED模块驱动方式左右滑动 · 点击查看大图

典型应用

LED灯带照明
室内LED照明
LED装饰照明
LED建筑照明
工业照明

资料下载

规格书1

ODLV-45-48 规格书PDF下载

3D 图档1

ODLV-45-48 3D 图档ZIP下载
