明纬 MEAN WELL · NSP系列系列

明纬官方正品NSP系列系列3 年保修

NSP-75-5 · 5V 机壳AC/DC电源内置PFC

85~305VAC全范围交流输入工作温度-40~85°CCBCCCUL

输出电压: 5 V DC
额定功率: 75 W
输出电流: 15 A

¥153.00含 13% 增值税

现货 · 上海仓 1 件下单后当天备货，工作日 16:00 前付款当日发出

1–3 天
发货

数量

关于 NSP-75-5，直接问工程师已带入当前型号，无需重复说明。

批量报价

也可在官方旗舰店购买

淘宝京东天猫

下载规格书·

明纬原厂授权分销商可开 13% 增值税专票

满购包邮正品授权含 13% 增值税发票工程师选型支持

产品概述

NSP-75-5 为该系列 5V 输出型号：额定电流 15A，额定功率 75W，典型效率 90.5%。

NSP-75 系列是一款 75W 内置PFC功能的 AC/DC 电源，设计追求高可靠性。适用于多个行业，主要特点：紧凑的尺寸(99*97*30mm) 优化了系统安装空间利用率、85~305 Vac超宽输入适用全球各地、效率高达 92%、低待机消耗<(0.3W~0.5W)助力节能减碳、具备 200% 峰值功率能力的恒流设计、-40°C~+85°C超宽工作温度 ( +60℃@满载)、符合 OVC III 标准、内置远程控制、内部PCB板涂层具备基本防潮与防尘保护、具备多重安全认证，包括62368-1,60601-1 ,61558-1, ,60335-1 .62477-1 . 61010-1 、符合2 × MOPP要求、极低漏电流 (<350µA)。适用于 BF 级医疗设备，并提供5年质保，使其成为满足工业电源需求的高性价比解决方案。

产品特点

交流输入电压范围85~305Vac输入，内置PFC(满足277Vac)
空载功耗<0.3~0.5W(通过远程关机)
多领域全球认证 (ITE 62368-1，医疗 60601-1，家电 60335-1，工业 61558-1/2-16,61010-1，电力电子变换器62477-1)
高达200%峰值功率(12~60V 机型)
效率高达92%
工作温度范围-40~+85℃ (>+60℃ 减额)
漏电流<350μA, 2 x MOPP，适用于 BF 医疗应用
内置恒流限制电路
保护：短路/过载/过压/过温
无风扇设计满足低噪音应用
内置遥控开关
过压类别Ⅲ (OVC Ⅲ)
工作海拔高度可达5000米
三防漆防护
5年质保

规格参数

NSP-75-5参数摘自官方规格书（2026-03-13 版）下载规格书 PDF

输出

直流电压: 5V
额定电流: 15A
电流范围: 0 ~ 15A
额定功率: 75W
峰值电流(5秒): N/A
峰值功率(5秒): N/A
纹波与噪声(最大)^注2: 150mVp-p
电压调整范围^注3: 4.7 ~ 5.5V
电压精度: ±2.0%
线性调整率: ±0.5%
负载调整率: ±1.0%
启动、上升时间: 1500ms, 80ms/115Vac 1000ms, 80ms/230Vac 1000ms, 80ms/277Vac
保持时间(Typ.): 16ms (满载时)

输入

电压范围^注4: 85 ~ 305Vac 120 ~ 431Vdc
空载功耗(Typ.) 远程关闭: 0.3W/115Vac 0.5W/230Vac 0.5W/277Vac
空载功耗(Typ.) 远程开启: 2W/115Vac 2W/230Vac 2W/277Vac
频率范围: 47 ~ 63Hz
功率因素(Typ.): PF>0.98/115Vac, PF>0.93/230Vac, PF>0.9/277Vac (满载时)
效率(Typ.): 90.5%
交流电流(Typ.): 0.8A/115Vac 0.4A/230Vac 0.35A/277Vac
浪涌电流(Typ.): 冷启动 20A/115Vac 35A/230Vac 45A/277Vac
漏电流: 接地漏电流 <350μA(rms)@277Vac, 接触电流<100μA(rms) @ 277Vac

保护

短路: 5V 打嗝模式，负载异常条件移除可自动恢复
过负载: 5V 额定输出功率的105%~170% ; 打嗝模式，负载异常条件移除可自动恢复
过电压: 5.8 ~ 7.5V 保护类型：关断输出电压，重启后恢复
过温度: 关断输出电压，重启后恢复

功能

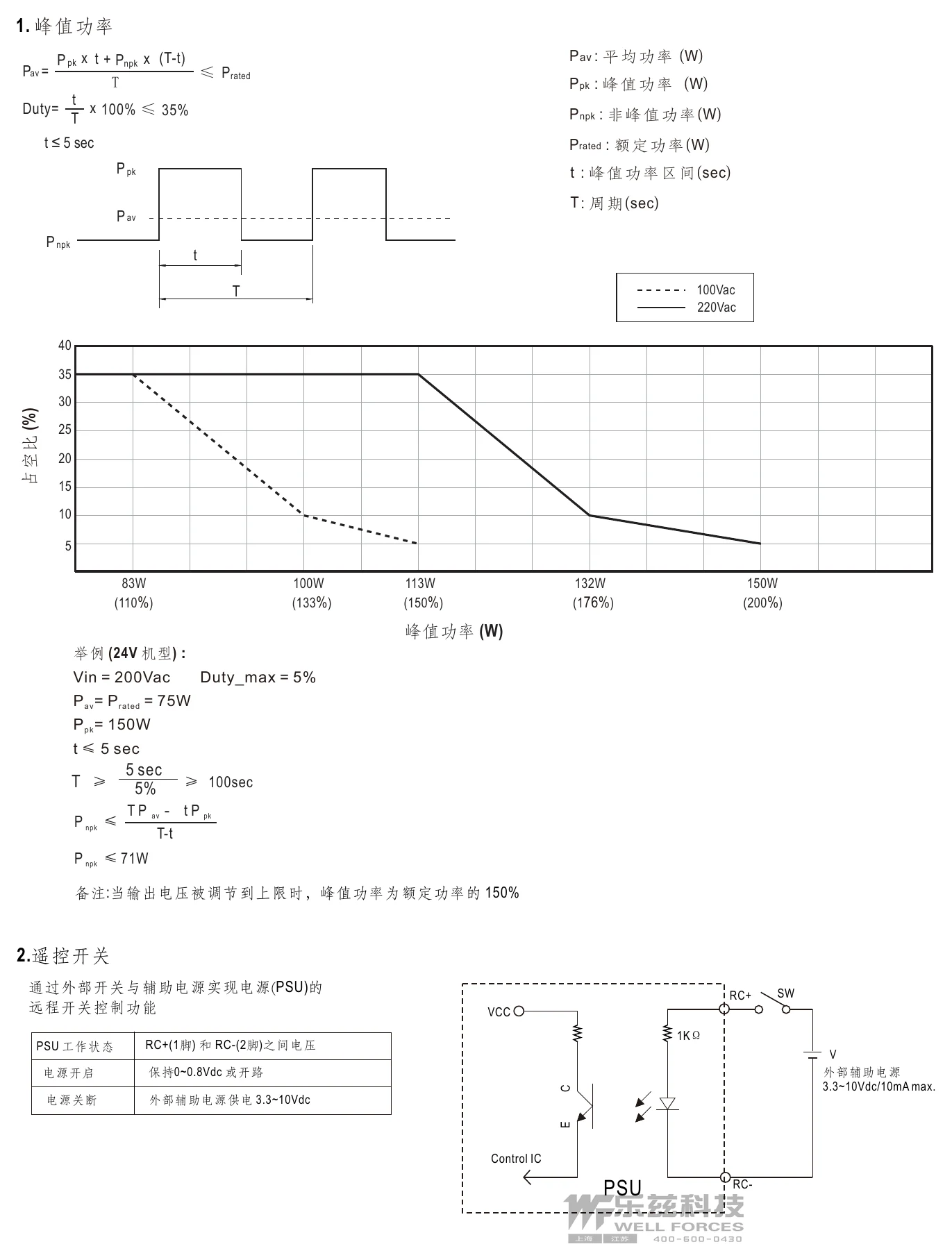

远程控制: 电源开启: RC+~RC- 0~0.8Vdc 或开路 , 电源关闭: RC+~RC- 3.3~10Vdc 通过恒定电压

环境

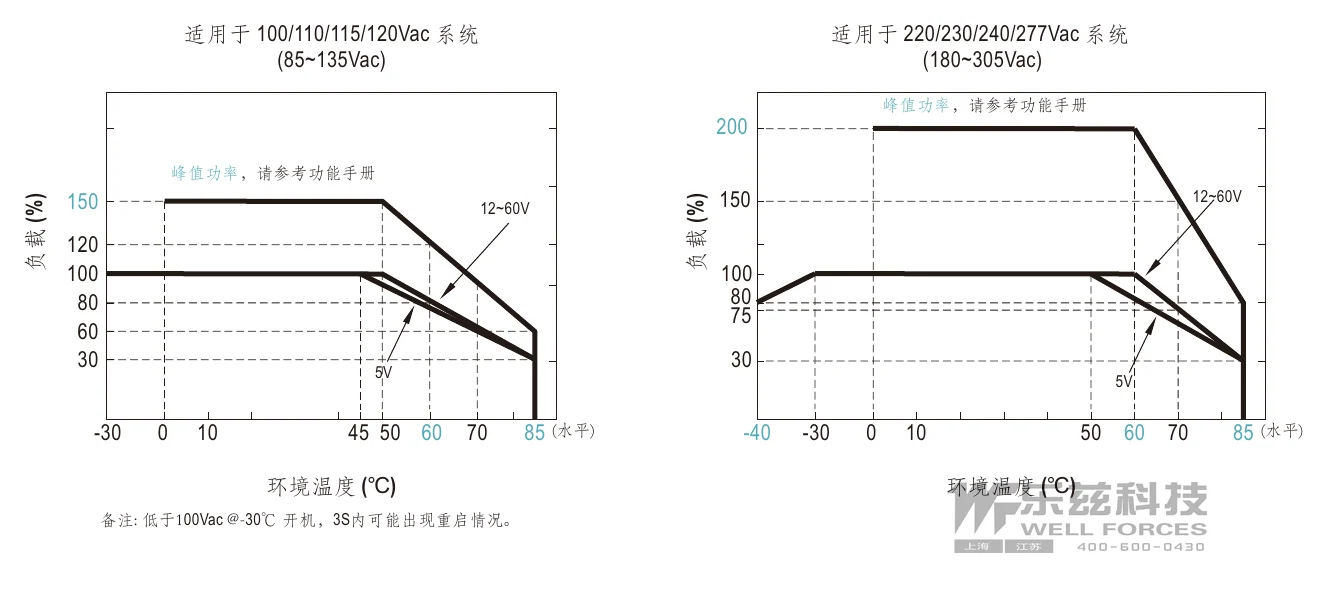

工作温度: -40 ~ +85℃ (请参考"减额曲线")
工作湿度: 20 ~ 90% RH 无冷凝
储存温度、湿度: -40 ~ +85℃, 10 ~ 95% RH 无冷凝
温度系数: ±0.05%/℃ (0 ~ 60℃)
耐振动: 10 ~ 500Hz, 2G 10分钟/1周期, X, Y, Z 轴各60分钟

安规和EMC

安全规范: CB IEC62368-1, IEC60335-1, IEC61558-1/-2-16, IEC61010-1/-2-201, IEC60601-1; IEC62477-1 DEKRA BS EN/EN62368-1, BS EN/EN60335-1, BS EN/EN61558-1/-2-16, BS EN/EN61010-1/-2-201, BS EN/EN60601-1(3.2 Version);BS EN/EN62477-1 UL UL62368-1, ANSI/AAMI ES60601-1(3.2 Version),UL61010-1/-2-201 CCC GB4943.1 BSMI CNS15598-1 EAC TP TC 004 SEMI F47 approved; KC/BIS KC 62368-1 and BIS IS 13252(Part 1) certified, no stock by request, contact sales for inquires
隔离等级^注7: Primary-Secondary: 2xMOPP, Primary-Earth: 1xMOPP, Secondary-Earth: 1xMOPP
过压类别^注8: IEC/EN 61558-1/-2-16 (OVC Ⅲ, altitude up to 2000M) IEC/EN/UL 62368-1 (OVC Ⅱ, altitude up to 5000M) IEC/EN 60335-1 (OVC Ⅱ, altitude up to 5000M) IEC/EN/ANSI/AAMI ES60601-1 (OVC Ⅱ, altitude up to 4000M) IEC/EN/UL 61010-1/-2-201 (OVC Ⅱ, altitude up to 5000M) IEC/EN 62477-1 (OVC Ⅱ, altitude up to 5000M)
安全超低电压(SELV): IEC/EN 61558-2-16 (SELV, 5 ~ 36V) IEC/EN 60335-1 (SELV, 5 ~ 36V) IEC/EN/UL 62368-1 (SELV/ES1, 5 ~ 36V)
耐压: I/P-O/P:4.2KVac I/P-FG:2.1KVac O/P-FG:1.5KVac
绝缘阻抗: I/P-O/P, I/P-FG, O/P-FG:100M Ohms / 500VDC / 25℃/ 70% RH
电磁兼容发射: 项目标准测试等级
传导骚扰 Conducted BS EN/EN55032(CISPR32),CNS 15936,GB/T 9254.1,KS C 9832 Class B
传导骚扰 Conducted BS EN/EN55014-1(CISPR14-1)
传导骚扰 Conducted BS EN/EN55011(CISPR11) Class B
辐射骚扰 Radiated BS EN/EN55032(CISPR32),CNS 15936,GB/T 9254.1,KS C 9832 Class B
辐射骚扰 Radiated BS EN/EN55014-1(CISPR14-1)
辐射骚扰 Radiated BS EN/EN55011(CISPR11) Class B
谐波电流 Harmonic Current BS EN/EN61000-3-2(IEC61000-3-2) Class A
电压闪烁 Voltage Flicker BS EN/EN61000-3-3(IEC61000-3-3) -----
电磁兼容抗扰度: BS EN/EN55035(CISPR35),BS EN/EN61000-6-2(IEC61000-6-2),BS EN/EN60601-1-2(IEC60601-1-2),BS EN/EN55014-2(CISPR14-2),KS C 9835,SEMI F47 tested at 200Vac
项目标准测试等级
静电放电 ESD BS EN/EN61000-4-2 Level 4, 15KV air; Level 4, 8KV contact
射频电磁场辐射 Radiated BS EN/EN61000-4-3 Level 3, 10V/m(80MHz~2.7GHz) Table 9, 9~28V/m(385MHz~5.78GHz)
电快速瞬变脉冲群 EFT / Burst BS EN/EN61000-4-4 Level 3, 2KV
浪涌 Surge BS EN/EN61000-4-5 Level 4, 2KV/Line-Line 4KV/Line-Earth
射频场感应的传导骚扰 Conducted BS EN/EN61000-4-6 Level 3, 10V
工频磁场 Magnetic Field BS EN/EN61000-4-8 Level 4, 30A/m
Voltage Dips and Interruptions BS EN/EN61000-4-11 >95% dip 0.5 periods, 30% dip 25 periods, >95% interruptions 250 periods

项目	标准	测试等级
传导骚扰 Conducted	BS EN/EN55032(CISPR32),CNS 15936,GB/T 9254.1,KS C 9832	Class B
传导骚扰 Conducted	BS EN/EN55014-1(CISPR14-1)
传导骚扰 Conducted	BS EN/EN55011(CISPR11)	Class B
辐射骚扰 Radiated	BS EN/EN55032(CISPR32),CNS 15936,GB/T 9254.1,KS C 9832	Class B
辐射骚扰 Radiated	BS EN/EN55014-1(CISPR14-1)
辐射骚扰 Radiated	BS EN/EN55011(CISPR11)	Class B
谐波电流 Harmonic Current	BS EN/EN61000-3-2(IEC61000-3-2)	Class A
电压闪烁 Voltage Flicker	BS EN/EN61000-3-3(IEC61000-3-3)	-----

项目	标准	测试等级
静电放电 ESD	BS EN/EN61000-4-2	Level 4, 15KV air; Level 4, 8KV contact
射频电磁场辐射 Radiated	BS EN/EN61000-4-3	Level 3, 10V/m(80MHz~2.7GHz) Table 9, 9~28V/m(385MHz~5.78GHz)
电快速瞬变脉冲群 EFT / Burst	BS EN/EN61000-4-4	Level 3, 2KV
浪涌 Surge	BS EN/EN61000-4-5	Level 4, 2KV/Line-Line 4KV/Line-Earth
射频场感应的传导骚扰 Conducted	BS EN/EN61000-4-6	Level 3, 10V
工频磁场 Magnetic Field	BS EN/EN61000-4-8	Level 4, 30A/m
Voltage Dips and Interruptions	BS EN/EN61000-4-11	>95% dip 0.5 periods, 30% dip 25 periods, >95% interruptions 250 periods

其它

MTBF: 2163.5 K hrs min. Telcordia SR-332 (Bellcore) ; 250.4 K hrs min. MIL-HDBK-217F (25℃)
尺寸: 99*97*30mm
包装: 0.3Kg;45pcs/13.9Kg/0.91CUFT

测试条件与备注9

如未特别说明，所有规格参数均在输入为230Vac、额定负载、25℃环境温度下进行量测。
纹波和噪声测量方法：使用一条12"双绞线，同时终端要并联0.1μF和47μF的电容，在20MHz带宽下进行量测。
精度：包含设定误差、线性调整率和负载调整率。

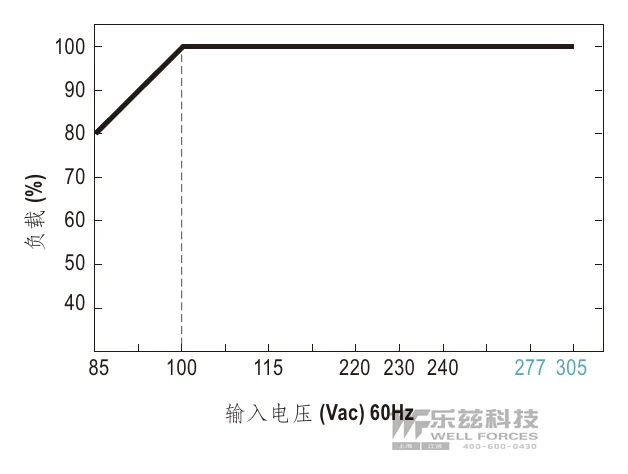

低电压输入情况下需减额输出，具体请参照输出减额曲线图。
RCM 采自愿性标识。该设备符合相关 IEC 或 AS/NZS 标准，并依其适用性符合 AS/NZS 3820之安全要求。RCM 标志之使用符合 AS/NZS 4417.1规定。
电源应视为系统内元件的一部分，所有的EMC测试都将测试样品安装在一个厚度1mm，长360mm*360mm的金属板上测试。电源需结合终端设备进行电磁兼容相关确认。有关EMC测试操作指导，请参阅“组件电源供应器的EMI测试”。 (在明纬网站https://www.meanwell.com//Upload/PDF/EMI_statement_cn.pdf)
部分工厂或特定型号产品可能未加 BIS 认证标志, 详情请咨询明纬销售人员。
MOPP仅适用于输入100-240Vac.
当海拔高度超过2000米(6500英尺)时，无风扇机型环境温度依每3.5℃/1000m比例下降，有风扇机型环境温度依每5℃/1000m比例下降。

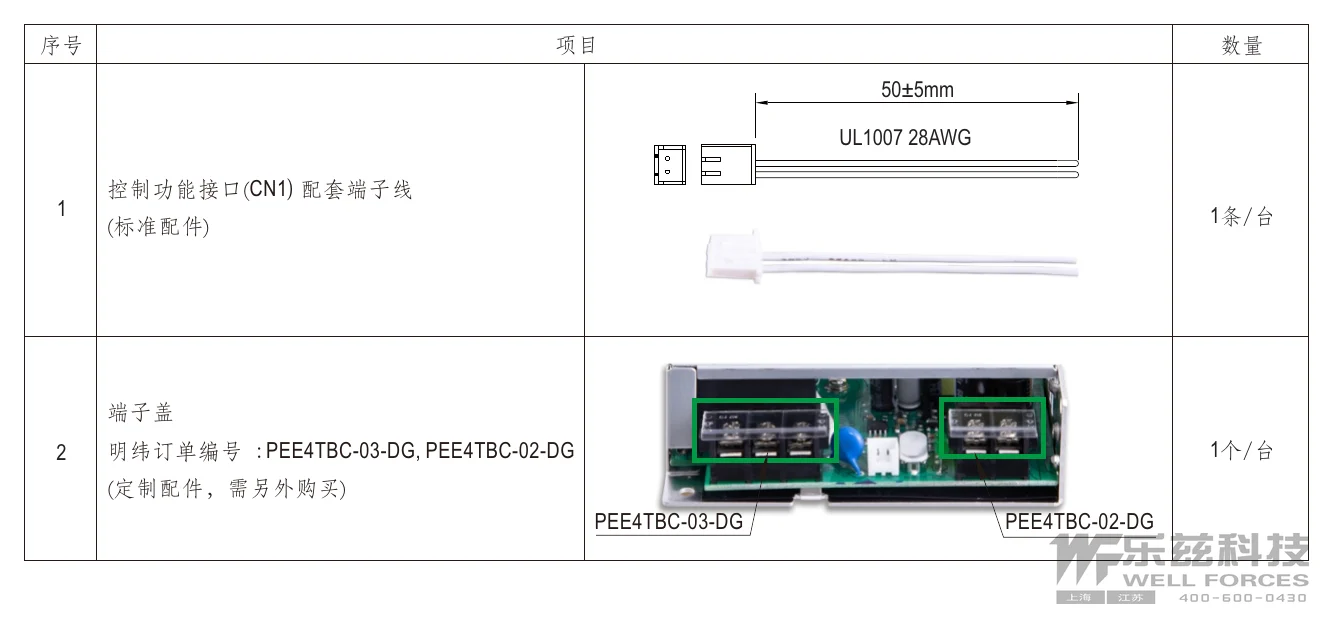

技术图纸

典型应用

工业自动化机械/控制系统
安防系统
机电设备
电子仪器、设备或装置
网络设备
电讯设备
PoE供电设备
家庭自动化
医疗器械

资料下载

规格书1

NSP-75-5 规格书PDF下载
