NSP-1000-24 · 24V 机壳AC/DC电源内置PFC

85~305VAC全范围交流输入尺寸230×127×41mm工作温度-40~85°CCBCCC

输出电压: 24 V DC
额定功率: 1000.8 W
输出电流: 41.7 A

¥1298.00含 13% 增值税

现货 · 上海仓 4 件下单后当天备货，工作日 16:00 前付款当日发出

1–3 天
发货

数量

关于 NSP-1000-24，直接问工程师已带入当前型号，无需重复说明。

批量报价

也可在官方旗舰店购买

淘宝京东天猫

下载规格书·

明纬原厂授权分销商可开 13% 增值税专票

满购包邮正品授权含 13% 增值税发票工程师选型支持

产品概述

NSP-1000-24 为该系列 24V 输出型号：额定电流 41.7A，额定功率 1000.8W，典型效率 93.5%。

NSP-1000系列是一款额定功率为1000W、内置功率因数校正(PFC)功能的AC/DC电源。该产品以高可靠性为核心设计理念，广泛适用于多个行业领域。其机身尺寸紧凑(230×127×41mm)，可显著提升系统安装空间的利用率；支持85~305Vac超宽交流输入，完美适配全球各地电网；最高转换效率达94%，有效助力节能减碳。在电气性能方面，产品采用恒流设计，具备200%峰值功率输出能力，且输出电压(0~120%)与输出电流(0~100%)均可编程设定。工作环境适应性强，支持-40°C至+85°C超宽温度范围(满载时最高支持+60°C)，内部PCB板已涂覆防护涂层，具备基础的防潮防尘能力。控制与接口方面，内置远程控制、远程电压采样(遥感)、DC-OK状态信号及辅助电源功能，便于系统集成与实时监控。安全与合规方面，产品符合OVC III过压类别标准，漏电流极低(<350μA)，满足2×MOPP要求，可安全应用于BF级医疗设备；并已取得62368-1、60601-1、61558-1、60335-1、62477-1及61010-1等多项国际安全认证。此外，NSP-1000系列提供5年质保服务，凭借卓越的综合性能与可靠性，成为满足各类工业电源需求的高性价比解决方案。

产品特点

交流输入电压范围85~305Vac，内置PFC(满足277Vac)
多领域全球认证(资讯ITE 62368-1、医疗 60601-1、家电 60335-1、工业 61558-1/2-16/61010-1/-2-201、能源变换器 62477-1、 SEMI47)

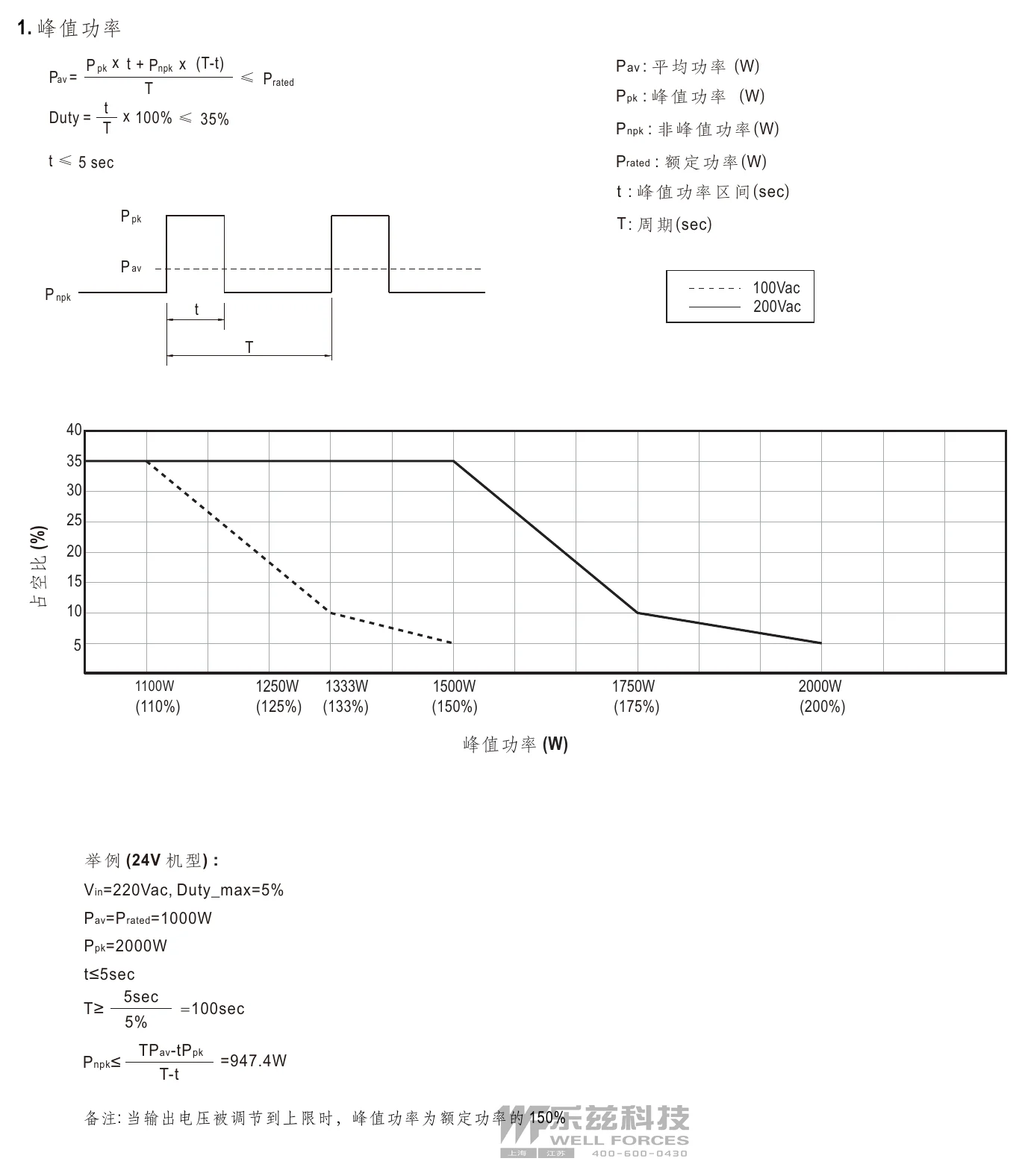

200% 峰值功率能力
效率高达 94%
输出电压 0~120% 和输出电流 0~100% 可编程
支持并联均流，最多并联至 4000W(3+1)
内置防反灌冗余MOS (选购品，订单编号：NSP-1000-xxOR/MODOR)
内置CANBus； MODBus 协议(可选购)
工作温度范围-40~+85℃ (> +60℃降额)
超低漏电流<350uA，2 x MOPP，适用于BF医疗应用
内置恒流限流电路
保护功能：短路/过载/过压/过温
内置远程开关控制/远程遥感/ DC OK 信号
5 V 和12 V辅助电源
过压类别Ⅲ (OVC Ⅲ)
工作海拔高度可达5000米
内置智能风扇转速控制，噪音<24dB
三防漆防护
5 年质保

规格参数

NSP-1000-24参数摘自官方规格书（2026-09-11 版）下载规格书 PDF

输出

直流电压: 24V
额定电流: 41.7A
电流范围: 0 ~ 41.7A
额定功率: 1000.8W
峰值电流(5秒): 83.4A
峰值功率(5秒): 2000W
纹波与噪声(最大)^注3: 200mVp-p
电压调整范围: 21.6 ~ 28.8V
电压精度^注4: ±1.0%
线性调整率: ±0.5%
负载调整率: ±0.5%
启动、上升时间^注5: 2500ms, 80ms/115Vac 1500ms, 80ms/230Vac 1500ms, 80ms/277Vac
保持时间(Typ.): 12ms @ 70% load, 8ms 满载时

输入

电压范围: 85 ~ 305Vac 120 ~ 431Vdc
频率范围: 47 ~ 63Hz
功率因素(Typ.): 0.98/115Vac; 0.95/230Vac; 0.92/277Vac 满载时
效率(Typ.): 93.5%
交流电流(Typ.): 12A/115Vac 6A/230Vac 5A/277Vac
浪涌电流(Typ.): 冷启动 25A/115Vac 40A/230Vac 50A/277Vac
漏电流: 接地漏电流 <350μA(rms)@277Vac 接触电流<100μA(rms) @ 277Vac

保护

短路峰值功率模式: 输出恒流大于5秒后输出将被关断，AC重启后输出恢复。
短路恒流输出模式: 为定电流输出，当异常负载条件移除后可自动恢复。
过负载峰值功率模式: 输出105%~200%额定功率时，持续工作5s后将关断输出 , AC重启后输出恢复。输出> 200% 额定功率时，进入定电流限制，持续工作5s后将关断输出，AC重启后输出恢复。
过负载恒流输出模式: 为定电流输出，当异常负载条件移除后可自动恢复。
过电压: 29 ~ 37V 保护类型：输出关断并锁存，重启恢复
过温度: 保护类型：关断输出电压，温度下降后自动恢复

功能

输出电流可编程(PC): 恒流值可在额定电流的 0%~100% 范围内进行调节。请参考功能手册
输出电压可编程(PV)^注6: 输出电压可在额定电压的 0 ~ 120% 范围内进行调节。请参考功能手册
并联: 并联使用时，均流高达 4000W or (3+1) 。请参考功能手册。
辅助电源: 5Vaux @ 0.2A 误差 ±15% , 纹波 150mVp-p 12Vaux @ 0.8A 误差 ±15% , 纹波 450mVp-p
远程控制: 通过电气信号或干节点进行控制电源开启: RC 短路电源关断: RC开路.
遥感侦测: 可补偿负载接线上的电压降高达 0.5V
DC OK 信号: 触点规格：5Vdc/10mA (阻性负载)
内置CANBus 或 MODBus (可定制)通讯接口: 通信功能包括控制、参数设定与监控。
风扇噪音(Typ.)^注7: 内置智能风扇控速：依据电源供应器(PSU)内部温度检测。
风扇噪音(Typ.) 10% 负载， Ta=25℃: 18dB
风扇噪音(Typ.) 70% 负载， Ta=25℃: 24dB

环境

工作温度: -40 ~ +85℃ (请参考"减额曲线")
工作湿度: 20 ~ 90% RH,无冷凝
储存温度、湿度: -40 ~ +85℃, 10 ~ 95% RH,无冷凝
温度系数: ±0.03%/℃ (0 ~ 60℃)
耐振动: 10 ~ 500Hz, 2G 10分钟./周期, X, Y, Z 各60分钟

安规和EMC

安全规范^注8~10: CB IEC62368-1, IEC60335-1, IEC61558-1/-2-16, IEC61010-1/-2-201, IEC60601-1; IEC62477-1 DEKRA BS EN/EN62368-1, BS EN/EN60335-1, BS EN/EN61558-1/-2-16, BS EN/EN61010-1/-2-201, BS EN/EN60601-1(3.2 Version);BS EN/EN62477-1 UL UL62368-1, ANSI/AAMI ES60601-1(3.2 Version),UL61010-1/-2-201 CCC GB4943.1 BSMI CNS15598-1 EAC TP TC 004 SEMI F47 approved; KC/BIS 通过KC 62368-1 及 BIS IS 13252(Part 1) 认证, 无库存，可选购，详情请联系明纬业务员
隔离等级^注11: Primary-Secondary: 2xMOPP, Primary-Earth: 1xMOPP, Secondary-Earth: 1xMOPP
过压类别^注12: IEC/EN 61558-1/-2-16 (OVC Ⅲ, altitude up to 2000M) IEC/EN/UL 62368-1 (OVC Ⅱ, altitude up to 5000M) IEC/EN 60335-1 (OVC Ⅱ, altitude up to 5000M) IEC/EN/ANSI/AAMI ES60601-1 (OVC Ⅱ, altitude up to 4000M) IEC/EN/UL 61010-1/-2-201 (OVC Ⅱ, altitude up to 5000M) IEC/EN 62477-1 (OVC Ⅱ, altitude up to 5000M)
安全超低电压(SELV): IEC/EN 61558-2-16 (SELV, 12 ~ 60V) IEC/EN 60335-1 (SELV, 12 ~ 36V) IEC/EN/UL 62368-1 (SELV/ES1, 12 ~ 48V)
耐压: I/P-O/P:4KVac I/P-FG:2KVac O/P-FG:1.5KVac
绝缘阻抗: I/P-O/P, I/P-FG, O/P-FG:100M Ohms / 500VDC / 25℃/ 70% RH
电磁兼容发射: 项目标准测试等级
传导骚扰 Conducted BS EN/EN55032(CISPR32),CNS 15936,GB/T 9254.1,KS C 9832 Class B
传导骚扰 Conducted BS EN/EN55014-1(CISPR14-1)
传导骚扰 Conducted BS EN/EN55011(CISPR11) Class B
辐射骚扰 Radiated BS EN/EN55032(CISPR32),CNS 15936,GB/T 9254.1,KS C 9832 Class B
辐射骚扰 Radiated BS EN/ENEN55014-1(CISPR14-1)
辐射骚扰 Radiated BS EN/EN55011(CISPR11) Class B
谐波电流 Harmonic Current BS EN/EN61000-3-2(IEC61000-3-2) Class A
电压闪烁 Voltage Flicker BS EN/EN61000-3-3(IEC61000-3-3) -----
电磁兼容抗扰度: BS EN/EN55035(CISPR35),BS EN/EN61000-6-2(IEC61000-6-2),BS EN/EN60601-1-2(IEC60601-1-2), BS EN/EN55014-2(CISPR14-2),KS C 9835,SEMI F47 tested at 200Vac
项目标准测试等级
静电放电 ESD BS EN/EN61000-4-2 Level 4, 15KV air; Level 4, 8KV contact
射频电磁场辐射 Radiated BS EN/EN61000-4-3 Level 3, 10V/m(80MHz~2.7GHz) Table 9, 9~28V/m(385MHz~5.78GHz)
电快速瞬变脉冲群 EFT / Burst BS EN/EN61000-4-4 Level 3, 2KV
浪涌 Surge BS EN/EN61000-4-5 Level 4, 2KV/Line-Line 4KV/Line-Earth
射频场感应的传导骚扰 Conducted BS EN/EN61000-4-6 Level 3, 10V
工频磁场 Magnetic Field BS EN/EN61000-4-8 Level 4, 30A/m
Voltage Dips and Interruptions BS EN/EN61000-4-11 >95% dip 0.5 periods, 30% dip 25 periods, >95% interruptions 250 periods

项目	标准	测试等级
传导骚扰 Conducted	BS EN/EN55032(CISPR32),CNS 15936,GB/T 9254.1,KS C 9832	Class B
传导骚扰 Conducted	BS EN/EN55014-1(CISPR14-1)
传导骚扰 Conducted	BS EN/EN55011(CISPR11)	Class B
辐射骚扰 Radiated	BS EN/EN55032(CISPR32),CNS 15936,GB/T 9254.1,KS C 9832	Class B
辐射骚扰 Radiated	BS EN/ENEN55014-1(CISPR14-1)
辐射骚扰 Radiated	BS EN/EN55011(CISPR11)	Class B
谐波电流 Harmonic Current	BS EN/EN61000-3-2(IEC61000-3-2)	Class A
电压闪烁 Voltage Flicker	BS EN/EN61000-3-3(IEC61000-3-3)	-----

项目	标准	测试等级
静电放电 ESD	BS EN/EN61000-4-2	Level 4, 15KV air; Level 4, 8KV contact
射频电磁场辐射 Radiated	BS EN/EN61000-4-3	Level 3, 10V/m(80MHz~2.7GHz) Table 9, 9~28V/m(385MHz~5.78GHz)
电快速瞬变脉冲群 EFT / Burst	BS EN/EN61000-4-4	Level 3, 2KV
浪涌 Surge	BS EN/EN61000-4-5	Level 4, 2KV/Line-Line 4KV/Line-Earth
射频场感应的传导骚扰 Conducted	BS EN/EN61000-4-6	Level 3, 10V
工频磁场 Magnetic Field	BS EN/EN61000-4-8	Level 4, 30A/m
Voltage Dips and Interruptions	BS EN/EN61000-4-11	>95% dip 0.5 periods, 30% dip 25 periods, >95% interruptions 250 periods

其它

MTBF: 910.8K hrs min. Telcordia SR-332 (Bellcore) ; 87.5K hrs min. MIL-HDBK-217F (25℃)

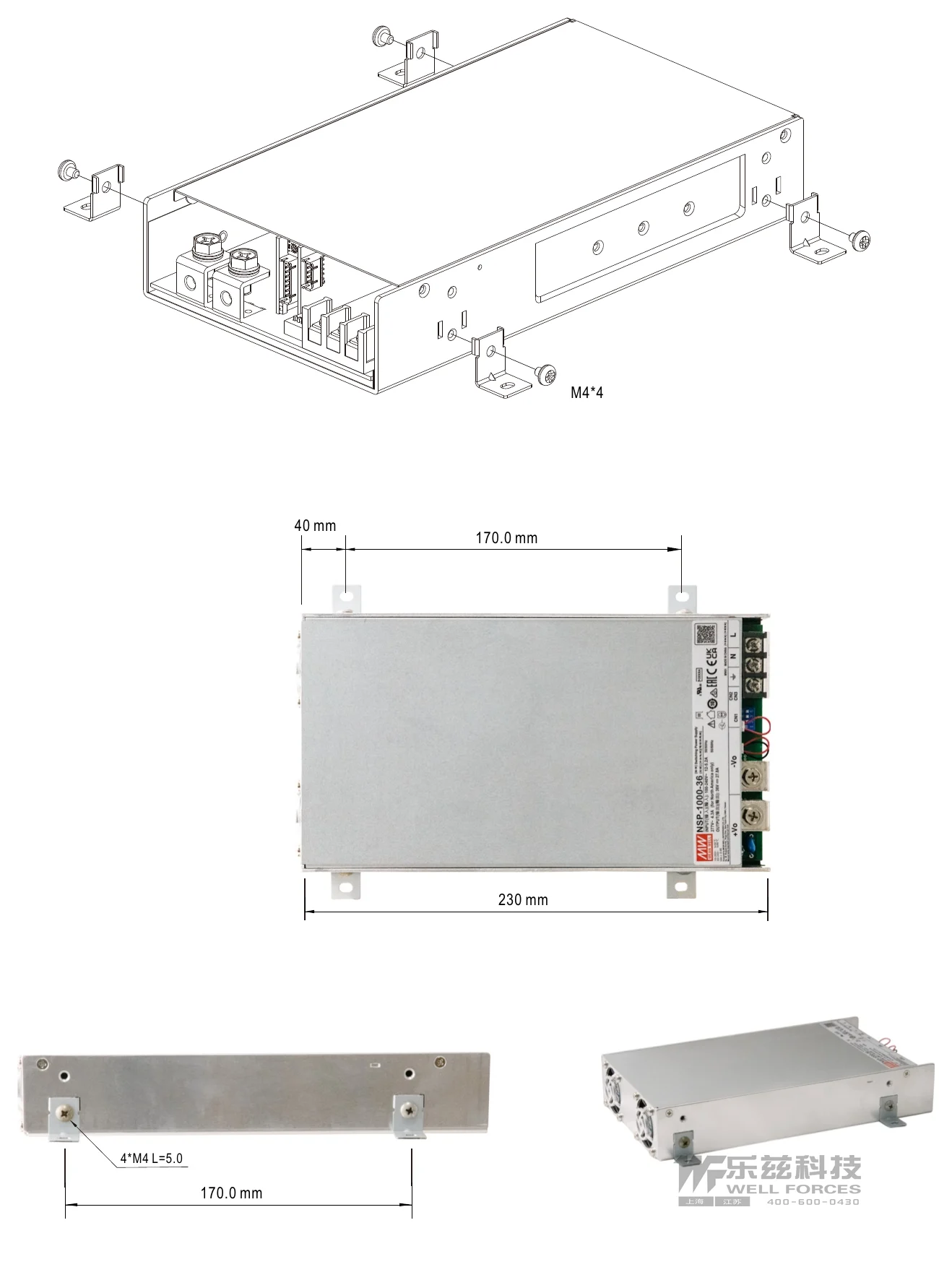

尺寸: 230*127*41mm (L*W*H)

测试条件与备注12

如未特别说明，所有规格参数均在输入为230Vac、额定负载、25℃环境温度下进行量测。
低输入电压情况下需减额输出，具体请参照静态曲线。
纹波和噪声测量方法：使用一条12"双绞线，同时终端要并联0.1μF和47μF的电容，在20MHz带宽下进行量测。
精度：包含设定误差、线性调整率和负载调整率。
启动时间于首次冷启动时测得，重复开关机可能导致启动时间延长。
若使用PV信号调节输出电压，在某些工作条件下，输出电压的纹波噪声可能会超过本规格书所规定的额定值。
按照 ISO-7779 标准进行风扇噪声测试
RCM 采自愿性标识。该设备符合相关 IEC 或 AS/NZS 标准，并依其适用性符合 AS/NZS 3820之安全要求。RCM 标志之使用符合 AS/NZS 4417.1规定。 (在明纬网站https://www.meanwell.com//Upload/PDF/EMI_statement_cn.pdf)
部分工厂或特定型号产品可能未加 BIS 认证标志, 详情请咨询明纬销售人员。
电源应视为系统内元件的一部分，所有的EMC测试都将测试样品安装在一个厚度1mm，长720mm*360mm的金属板上测试。电源需结合终端设备进行电磁兼容相关确认。有关EMC测试操作指导，请参阅“组件电源供应器的EMI测试”。
MOPP(医疗防护措施)仅适用于100-240Vac输入。
当海拔高度超过2000米(6500英尺)时，无风扇机型环境温度依每3.5℃/1000m比例下降，有风扇机型环境温度依每5℃/1000m比例下降。

技术图纸

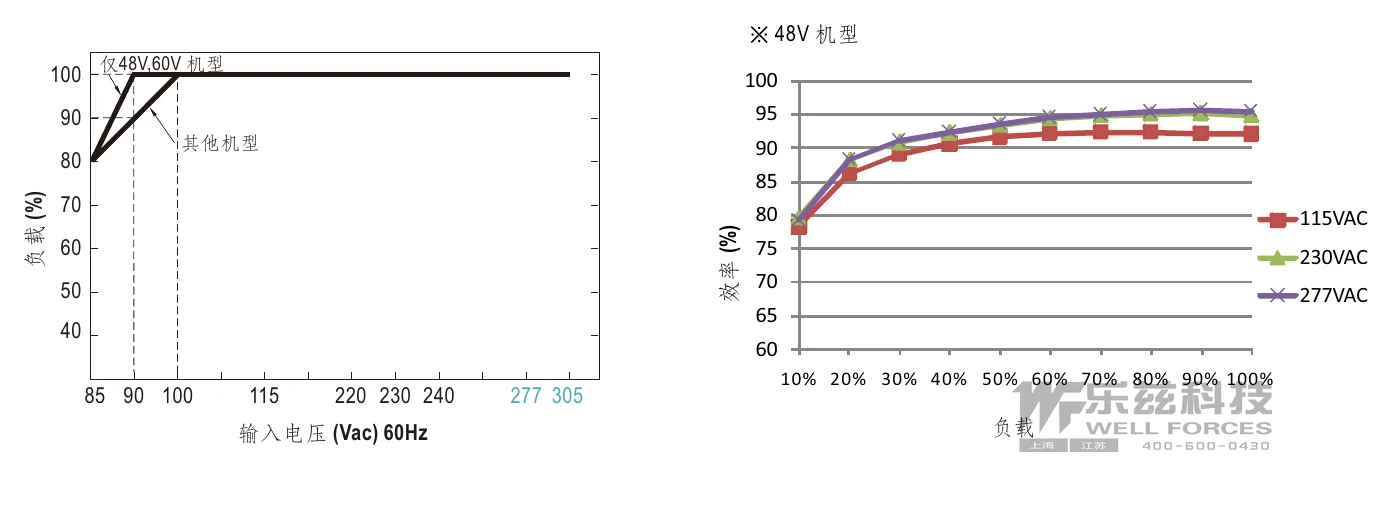

NSP-1000-24 输出减额vs输入电压 — 输出减额vs输入电压左右滑动 · 点击查看大图

典型应用

工业自动化机械/控制系统
安防系统
机电设备
电子仪器、设备或装置
网络设备
电讯设备
PoE供电设备
家庭自动化
医疗器械
超级电容器

资料下载

规格书1

NSP-1000-24 规格书PDF下载
