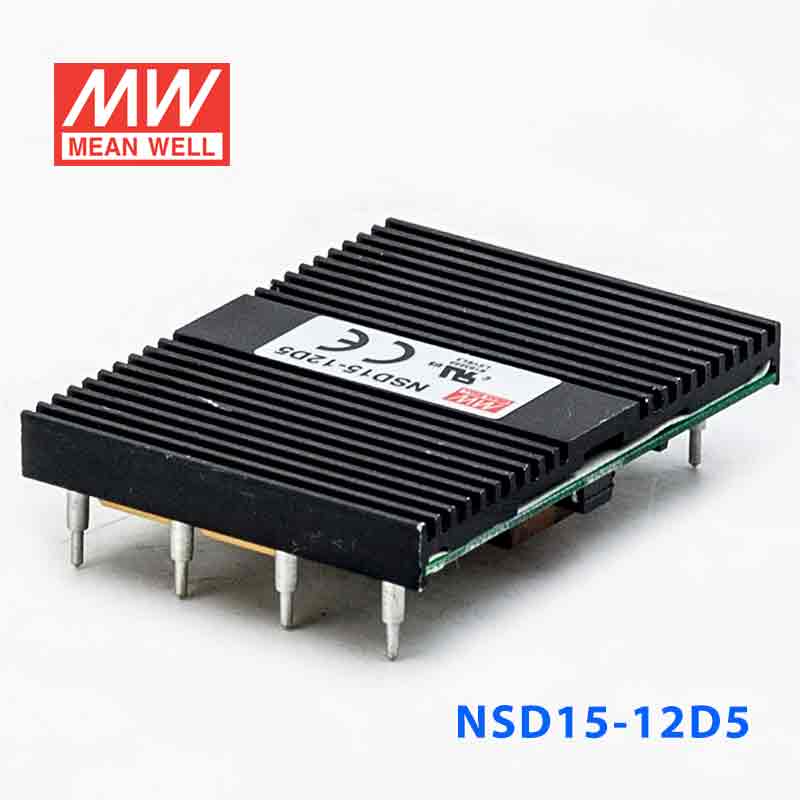

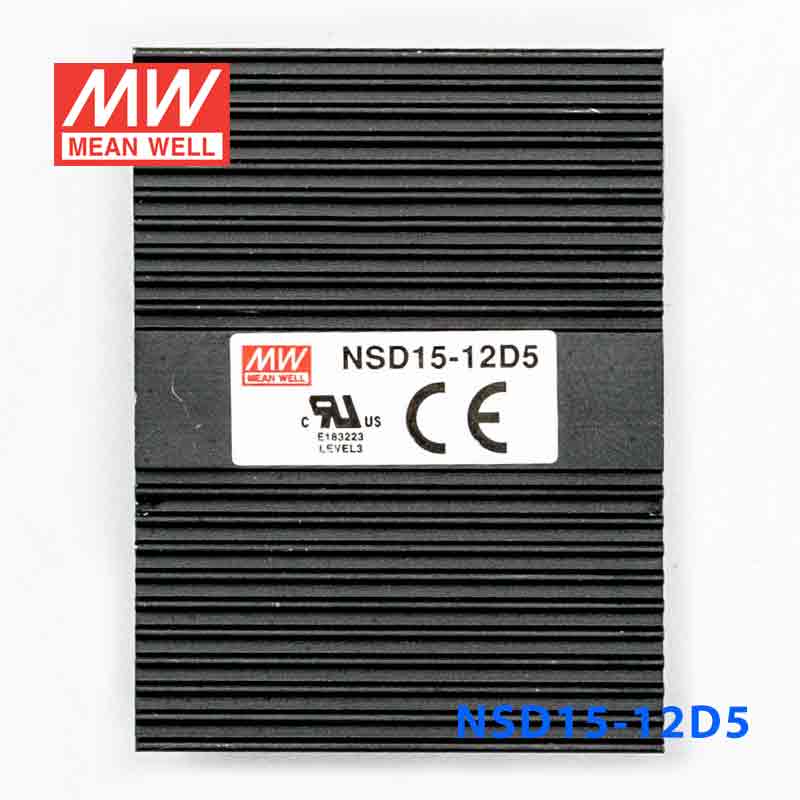

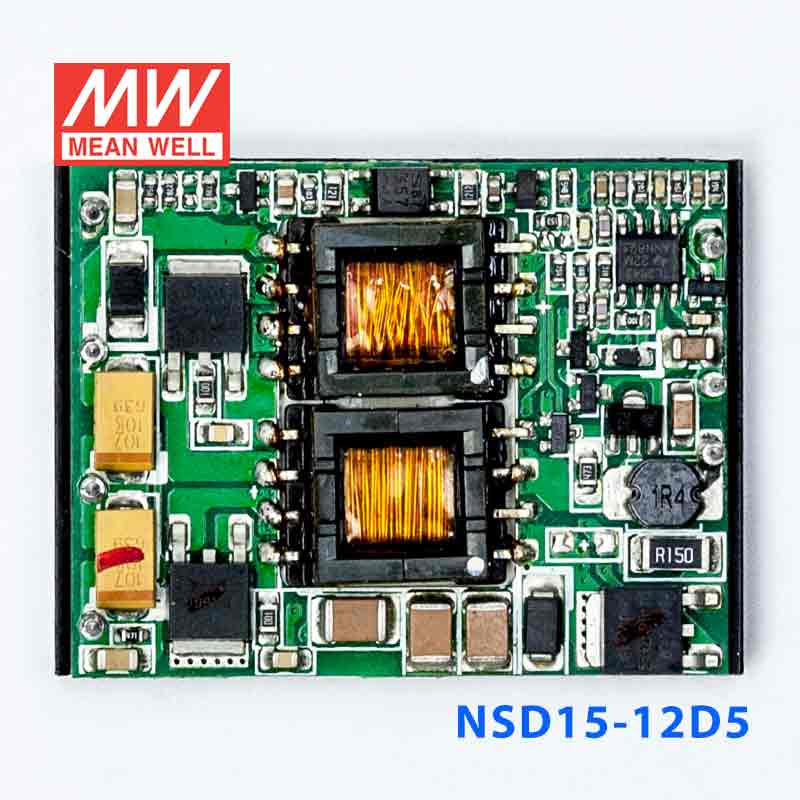

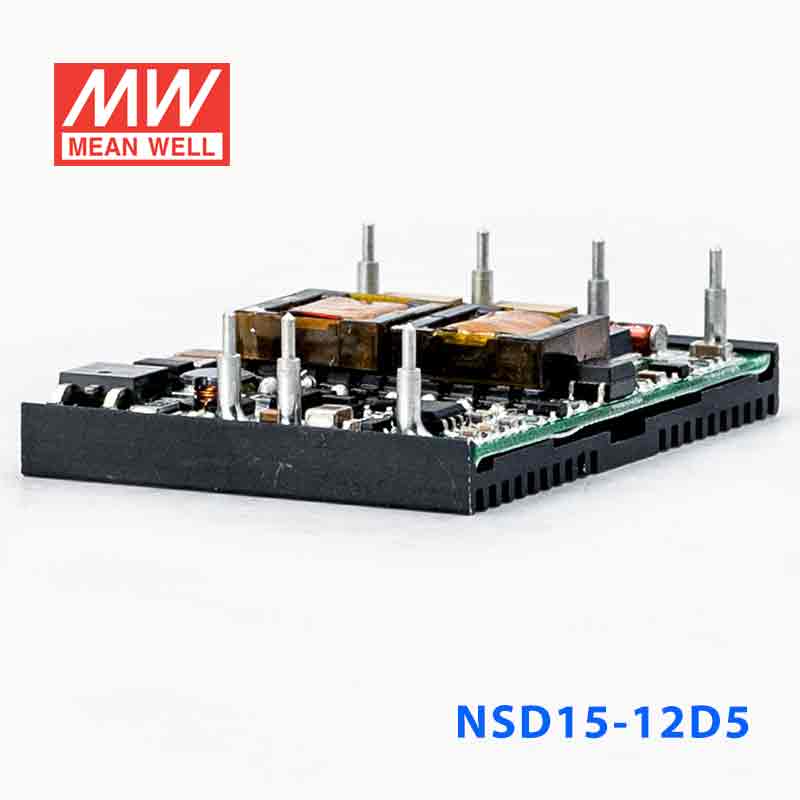

NSD15-12D5 · 9.4~ 入 ± 稳压双路输出板上型 DC DC变换电源

Mean Well · Enclosed Switching Power Supply · 15W 5

输出电压: 5 V DC
额定功率: 15 W
输出电流: 1.5 A

¥85.00市场价 ¥110.50含 13% 增值税

选择型号 — NSD15-D系列NSD15-12D5

NSD15-12D515W · 5V · 1.5A

NSD15-12D1214.9W · 12V · 620MA NSD15-12D1515W · 15V · 500MA NSD15-48D515W · 5V · 1.5A NSD15-48D1214.9W · 12V · 620MA NSD15-48D1515W · 15V · 500MA

现货无货

现货 · 上海仓 16 件下单后当天备货，工作日 16:00 前付款当日发出

1–3 天
发货

数量

关于 NSD15-12D5，直接问工程师已带入当前型号，无需重复说明。

批量报价

也可在官方旗舰店购买

淘宝京东天猫

下载规格书·

明纬原厂授权分销商CEEMC UL可开 13% 增值税专票

满购包邮正品授权含 13% 增值税发票工程师选型支持

产品概述

NSD15-12D5 为该系列 5V -5V 输出型号：额定电流 1.5A 1.5A，额定功率 15W，典型效率 76%。

产品特点

4:1宽范围直流输入
保护种类：短路/过负载/过电压
1500VDC输入/输出隔离
内置EMI滤波电路
自然风冷
输出电压调整功能
内置遥控开/关
100%满载老化测试
低成本
高可靠
2年质保

规格参数

NSD15-12D5参数摘自官方规格书（2011-08-17 版）下载规格书 PDF

输出

直流电压: 5V -5V
额定电流: 1.5A 1.5A
电流范围: 0.07 ~ 1.5A 0.07 ~ 1.5A
额定功率: 15W
电容性负载(最大): ±1000uF
纹波与噪声(最大)^注2: 100mVp-p(25% ~ 100%负载)
电压精度^注3: ±3.0%
线性调整率: ±1.0% (10% ~ 100%负载)
负载调整率: ±2.0%
可调输出(Typ.): ±5.0%
启动时间: 100ms/额定直流输入(满载时)

输入

额定直流输入: 12VDC
电压范围^注6: 9.4 ~ 36VDC
效率(Typ.): 76%
直流电流: 1.8A/12VDC
切断无效电流: 20mA

保护

过负载: 大于额定输出功率的105% 保护模式:过功率限制，负载异常条件移除后可自动恢复
过电压(夹钳): 7.25 ~ 9V -7.25 ~ -9V
短路^注4: 异常条件移除后可自动恢复

功能

开/关控制: 逻辑"1"或开路:开逻辑"0"或对PIN2短路:关

环境

工作温度: -25～+70℃
工作湿度: 0% ~ 95% RH max.
储存温度、湿度: -40 ~ +85℃, 0 ~ 95% RH
温度系数: ±0.03%/℃ (0~50℃)

安规和电磁兼容

安全规范: UL60950-1认证通过,设计参照TUV EN60950-1
耐压: I/P-O/P:1.5KVDC
绝缘阻抗: I/P-O/P:100M Ohms/500VDC 25℃ 70%RH
电磁兼容发射: 符合EN55022 (CISPR22) Class B
电磁兼容抗扰度: 符合EN61000-4-2,3,4,6,8; EN55024, A级轻工业标准

其它

MTBF: ≥1673.1K hrs. MIL-HDBK-217F (25℃)
尺寸: 50.8*38.1*9.82mm (2"*1.5"*0.387") (L*W*H)
包装: 0.03Kg; 180pcs/6.4Kg/0.97CUFT

测试条件与备注7

如未特别说明，所有规格参数均在输入为12,48VDC、额定负载、25℃环境温度下进行量测。
纹波和噪声测量方法：使用一条12"双绞线，同时终端要并联0.1uf和47uf的电容，在20MHZ带宽下进行量测。
精度：包含设定误差、线性调整率和负载调整率。
短路不超过60秒。
电源被视为系统内元件的一部分，需结合终端设备进行电磁兼容相关确认。 EMC测试方法的指引，请参照明纬公司网站http://www.meanwell.com.cn上的“EMI测试声明书”。
NSD15-48D系列在18Vdc输入时,需降载至80%. 当输出电压高于20Vdc时,即可全输出功率。
建议EMC滤波电路:

典型应用

■ 典型应用

工业自动化 — 传感器供电、控制器模块、数据采集系统
通信设备 — 网络交换机、无线基站、数据传输模块
交通运输 — 轨道交通信号系统、车载电子设备、船舶控制系统
电池供电系统 — 便携式仪器、备用电源系统、远程监控设备
医疗电子 — 诊断设备、监护仪、实验室仪器（非生命支持）
