明纬 MEAN WELL · NPP SERIES 系列

明纬官方正品NPP SERIES 系列3 年保修

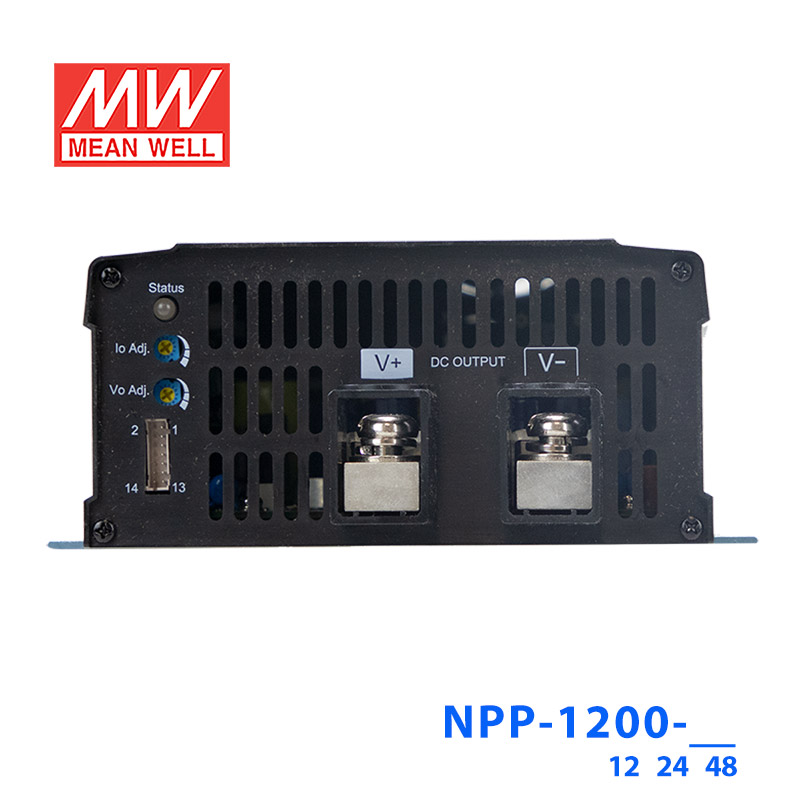

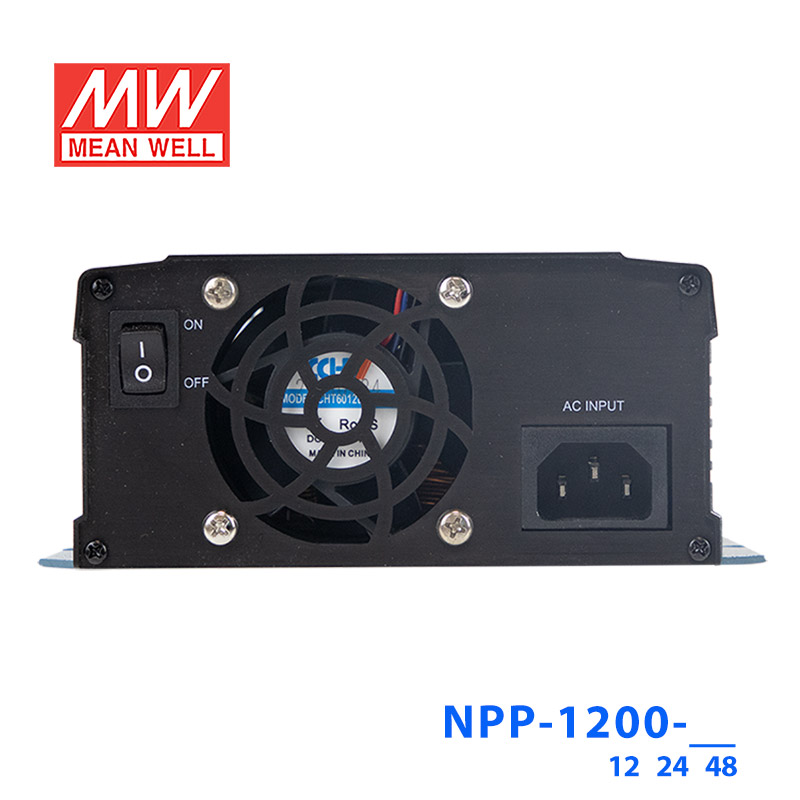

NPP-1200-24 · 二合一电源供应器超宽输出充电器

Mean Well · Enclosed Switching Power Supply · 1200W 28.8

输出电压: 28.8 V DC
额定功率: 1200 W
输出电流: 36 A

¥1375.00含 13% 增值税

选择型号 — NPP-1200系列NPP-1200-24

NPP-1200-121200W · 14.4V · 70A

NPP-1200-241200W · 28.8V · 36A

NPP-1200-481200W · 57.6V · 18A

即将售罄无货

现货 · 上海仓 3 件下单后当天备货，工作日 16:00 前付款当日发出

1–3 天
发货

数量

关于 NPP-1200-24，直接问工程师已带入当前型号，无需重复说明。

批量报价

也可在官方旗舰店购买

淘宝京东天猫

下载规格书·

明纬原厂授权分销商CBCCCCE EACENEC可开 13% 增值税专票

满购包邮正品授权含 13% 增值税发票工程师选型支持

产品概述

NPP-1200-24 为该系列 28.8V 输出型号：额定电流 36A，额定功率 1209.6W，典型效率 93%。

NPP-1200是一款小型化并兼具充电器与电源供应器，最大特色是一机双用，同时具备充电器或电源供应器两种使用模式，除了可当作三段式充电器对铅酸电池充电，亦可做为恒压输出电源供应器驱动一般负载设备，切换方式非常简便，只需拔除或插回面板上短路插PIN即可快速弹性变更使用模式。其他特点包含：超宽压输出，透过面板上VR可调输出电压 (10.5~21V、21~42V、42~80V)及输出电流 50~100% 、内建智能温控风扇，可减缓吵杂风扇声并提高风扇与电源整机寿命、-30~+70° C宽温操作，适用全球各地及不同安装环境场合、内建远程ON/OFF控制接点、通过信息类IEC/EN/UL62368-1及家电类EN60335-1/-2-29 双领域安规认证，且内建多重智能保护功能，使用安全有保障，并提供3年质保，是一款物超所值、安全、耐用的双用途电源供应器。

产品特点

多功能充电器或电源供应器操作模式可选
输出电压和电流电位器可调
3段式充电曲线模式
-30℃~+70℃宽工作温度
多重保护：短路/过载/过压/过温/
热控直流电扇降噪
遥控开/关控制
符合62368-1+60335-1/-2-29 双领域安规认证
适用于铅酸电池
提手配件(订单号：Carry handle，单独销售)
3年长效质保

规格参数

NPP-1200-24参数摘自官方规格书（2025-04-11 版）下载规格书 PDF

输出

直流电压: 28.8V
电压调节范围: 21 ~ 42V 通过内置电位器
电流调节范围: 18 ~ 36A
额定电流: 36A
额定功率: 1209.6W
纹波与噪声(max.): 300mVp-p
电压精度: ±1.0%
线性调节率: ±0.5%
负载调节率: ±1.0%
启动、上升时间: 1800ms, 60ms/230VAC 满载时
保持时间(Typ.): 16ms/230VAC at 75% 负载 10ms/230VAC 满载时

输入

电压范围^注3: 90 ~ 264VAC 127 ~ 370VDC
频率范围: 47 ~ 63Hz
功率因数(Typ.): PF>0.98/115VAC, PF>0.95/230VAC 满载时
效率(Typ.): 93%
交流电流(Typ.): 12A/115VAC 6.5A/230VAC
浪涌电流(Typ.): 冷启动 50A at 230VAC

保护

过载: 105 ~ 115% 额定输出功率保护模式 : 恒流限制, 5秒后电源供应器关机, 重启后可恢复
短路: 保护模式 : 恒流限制, 5秒后电源供应器关机, 重启后可恢复
过压: 43 ~ 52V 保护模式 : 关断并锁住输出电压, 重启后可恢复
过温: 关断输出电压, 温度下降后可自动恢复

功能

遥控控制: 开路 : 电源供应器停止工作短路: 电源供应器正常工作
DC OK: TTL 信号有输出, DC OK = 高电位(4.5 ~ 5.5V) ; 电源供应器异常或保护状态 =低电位( -0.5 ~ +0.5V)
风扇转速控制: 取决于内部温度

环境

工作温度: -30 ~ +70℃ (请参考 "降额曲线")
工作湿度: 20 ~ 95% RH 无冷凝
储存温度、湿度: -40 ~ +85℃, 10 ~ 95% RH 无冷凝
温度系数: ±0.05%/℃ (0 ~ 50℃)
耐振动: 10 ~ 500Hz, 2G 10分钟 / 1周期, X, Y, Z 轴各60分钟

安规和电磁兼容 (备注4)

安全规范: CB IEC62368-1,IEC60335-1/2-29, Dekra BS EN/EN62368-1,BS EN/EN60335-1/2-29, UL62368-1, EAC TP TC 004 认证通过
耐压: I/P-O/P:3KVAC I/P-FG:2KVAC O/P-FG:0.5KVAC
隔离电阻: I/P-O/P, I/P-FG, O/P-FG:100M Ohms / 500VDC / 25℃/ 70% RH
电磁干扰: 项目标准测试等级
Conducted BS EN/EN55032 (CISPR32) Class B
Radiated BS EN/EN55032 (CISPR32) Class A
Harmonic Current BS EN/EN61000-3-2 Class A
Voltage Flicker BS EN/EN61000-3-3 -----
电磁耐受: 项目标准测试等级
ESD BS EN/EN61000-4-2 Level 3, 8KV air; Level 2, 4KV contact
Radiated BS EN/EN61000-4-3 Level 2, 3V/m
EFT / Burst BS EN/EN61000-4-4 Level 2, 1KV
Surge BS EN/EN61000-4-5 Level 3, 1KV/Line-Line,Level 3, 2KV/Line-Earth
Conducted BS EN/EN61000-4-6 Level 2, 3Vrms
Magnetic Field BS EN/EN61000-4-8 Level 1, 1A/m
Voltage Dips and Interruptions BS EN/EN61000-4-11 >95% dip 0.5 periods, 30% dip 25 periods, >95% interruptions 250 periods

项目	标准	测试等级
Conducted	BS EN/EN55032 (CISPR32)	Class B
Radiated	BS EN/EN55032 (CISPR32)	Class A
Harmonic Current	BS EN/EN61000-3-2	Class A
Voltage Flicker	BS EN/EN61000-3-3	-----

项目	标准	测试等级
ESD	BS EN/EN61000-4-2	Level 3, 8KV air; Level 2, 4KV contact
Radiated	BS EN/EN61000-4-3	Level 2, 3V/m
EFT / Burst	BS EN/EN61000-4-4	Level 2, 1KV
Surge	BS EN/EN61000-4-5	Level 3, 1KV/Line-Line,Level 3, 2KV/Line-Earth
Conducted	BS EN/EN61000-4-6	Level 2, 3Vrms
Magnetic Field	BS EN/EN61000-4-8	Level 1, 1A/m
Voltage Dips and Interruptions	BS EN/EN61000-4-11	>95% dip 0.5 periods, 30% dip 25 periods, >95% interruptions 250 periods

其它

MTBF: 625.1K hrs min. Telcordia SR-332 (Bellcore) ; 63.6K hrs min. MIL-HDBK-217F (25℃)
尺寸: 250*158*67mm (L*W*H)
包装: 1.93Kg; 4pcs/ 10Kg / 1.72CUFT

电池充电器模式输出

均充电压(默认): 28.8V
浮充电压(默认): 27.6V
电压调节范围: 21 ~ 42V 通过内置电位器
最大输出电流: 36A
电流调节范围^注3: 18 ~ 36A 通过内置电位器
最大功率: 1209.6W
推荐电池容量(Ah)^注4: 120 ~ 420AH

电池充电器模式输入

电压范围^注5: 90 ~ 264VAC 127 ~ 370VDC
频率范围: 47 ~ 63Hz
功率因数(Typ.): PF>0.98/115VAC, PF>0.95/230VAC 满载时
效率(Typ.)^注6: 93%
交流电流(Typ.): 12A/115VAC 6.5A/230VAC
浪涌电流(Typ.): 冷启动 50A at 230VAC

电池充电器模式保护

短路^注7: 保护模式 : 恒流限制, 5秒后充电器关机, 重启后可恢复
过压: 43 ~ 52V 保护模式 : 关断并锁住输出电压, 重启后可恢复
过温: 关断输出电压, 温度下降后可自动恢复

电池充电器模式功能

充电阶段: 仅3 段式
充电器 OK: TTL 信号有输出, 充电器OK = 高电位(4.5 ~ 5.5V) ; 充电器异常或保护状态 =低电位( -0.5 ~ +0.5V)
电池充满信号: TTL 信号有输出, 电池充满 = 高电位(4.5 ~ 5.5V ); 电池充电中 = 低电位(-0.5 ~ +0.5V)
遥控控制: 开路 : 充电器停止充电短路: 充电器正常工作
风扇转速控制: 取决于内部温度

电池充电器模式环境

工作温度: -30 ~ +70℃ (请参考 "降额曲线")
工作湿度: 20 ~ 95% RH 无冷凝
储存温度、湿度: -40 ~ +85℃, 10 ~ 95% RH 无冷凝
温度系数: ±0.05%/℃ (0 ~ 50℃)
耐振动: 10 ~ 500Hz, 2G 10分钟 / 1周期, X, Y, Z 轴各60分钟

电池充电器模式安规和电磁兼容 (备注8)

安全规范: CB IEC62368-1,IEC60335-1/2-29, Dekra BS EN/EN62368-1,BS EN/EN60335-1/2-29, UL62368-1, EAC TP TC 004 认证通过
耐压: I/P-O/P:3KVAC I/P-FG:2KVAC O/P-FG:0.5KVAC
隔离电阻: I/P-O/P, I/P-FG, O/P-FG:100M Ohms / 500VDC / 25℃/ 70% RH
电磁干扰: 项目标准测试等级
Conducted BS EN/EN55032 (CISPR32) Class B
Radiated BS EN/EN55032 (CISPR32) Class A
Harmonic Current BS EN/EN61000-3-2 Class A
Voltage Flicker BS EN/EN61000-3-3 -----
电磁耐受: 项目标准测试等级
ESD BS EN/EN61000-4-2 Level 3, 8KV air; Level 2, 4KV contact
Radiated BS EN/EN61000-4-3 Level 2, 3V/m
EFT / Burst BS EN/EN61000-4-4 Level 2, 1KV
Surge BS EN/EN61000-4-5 Level 3, 1KV/Line-Line,Level 3, 2KV/Line-Earth
Conducted BS EN/EN61000-4-6 Level 2, 3Vrms
Magnetic Field BS EN/EN61000-4-8 Level 1, 1A/m
Voltage Dips and Interruptions BS EN/EN61000-4-11 >95% dip 0.5 periods, 30% dip 25 periods, >95% interruptions 250 periods

项目	标准	测试等级
Conducted	BS EN/EN55032 (CISPR32)	Class B
Radiated	BS EN/EN55032 (CISPR32)	Class A
Harmonic Current	BS EN/EN61000-3-2	Class A
Voltage Flicker	BS EN/EN61000-3-3	-----

项目	标准	测试等级
ESD	BS EN/EN61000-4-2	Level 3, 8KV air; Level 2, 4KV contact
Radiated	BS EN/EN61000-4-3	Level 2, 3V/m
EFT / Burst	BS EN/EN61000-4-4	Level 2, 1KV
Surge	BS EN/EN61000-4-5	Level 3, 1KV/Line-Line,Level 3, 2KV/Line-Earth
Conducted	BS EN/EN61000-4-6	Level 2, 3Vrms
Magnetic Field	BS EN/EN61000-4-8	Level 1, 1A/m
Voltage Dips and Interruptions	BS EN/EN61000-4-11	>95% dip 0.5 periods, 30% dip 25 periods, >95% interruptions 250 periods

电池充电器模式其它

MTBF: 625.1K hrs min. Telcordia SR-332 (Bellcore) ; 63.6K hrs min. MIL-HDBK-217F (25℃)
尺寸: 250*158*67mm (L*W*H)
包装: 1.93Kg; 4pcs/ 10Kg / 1.72CUFT

测试条件与备注14

充电器规格可能需依电池规格而修订, 请与电池供货商和明纬接洽细节。
如未特别说明，所有规格参数均在输入为230VAC、额定负载、25℃环境温度下进行量测。
低输入电压情况下需要降额。请查看降额曲线了解更多详情。
PSU应视为一个独立的元件，需结合终端设备进行电磁兼容相关确认。所有EMC测试都是在600mm*900mm*1mm的金属板上进行的。有关EMC测试操作指导，请参阅“电源供应器EMI测试声明书”。 (在明纬网站https://www.meanwell.com//Upload/PDF/EMI_statement_cn.pdf)
当海拔高度超过2000米(6500英尺)时，无风扇机型环境温度依每3.5℃/1000m比例下降，有风扇机型环境温度依每5℃/1000m比例下降。
电池充电器模式 1. 充电器规格可能需依电池规格而修订, 请与电池供货商和明纬接洽细节。
电池充电器模式 2. 如未特别说明，所有规格参数均在输入为230VAC、额定负载、25℃环境温度下进行量测。
电池充电器模式 3. 浮动充电电压可通过电位器在电池充电器模式下调节。
电池充电器模式 4. 这是明纬公司建议的范围,关于最大充电电流限制请参考电池供应商的意见。
电池充电器模式 5. 低输入电压情况下需要降额。请查看降额曲线了解更多详情。
电池充电器模式 6. 效率是在充电电压为16.8V(12V机型), 33.6V(24V机型), 67.2V (48V机型)下量测的。
电池充电器模式 7. 此保护机制是针对充电器开机后发生短路的情况。
电池充电器模式 8.电源应视为一个独立的元件，需结合终端设备进行电磁兼容相关确认。所有EMC测试都是在600mm*900mm*1mm的金属板上进行的。有关EMC测试操作指导，请参阅“电源供应器EMI测试声明书”。 (在明纬网站https://www.meanwell.com//Upload/PDF/EMI_statement_cn.pdf)
电池充电器模式 9.当海拔高度超过2000米(6500英尺)时，无风扇机型环境温度依每3.5℃/1000m比例下降，有风扇机型环境温度依每5℃/1000m比例下降。

技术图纸

典型应用

无线电系统备份方案
电动车充电器
露营车、巴士、重型卡车、特种车辆
监控系统
工业自动化机械
工业控制系统
机电设备
